房屋建筑工程卸料平台专项施工方案VIP免费

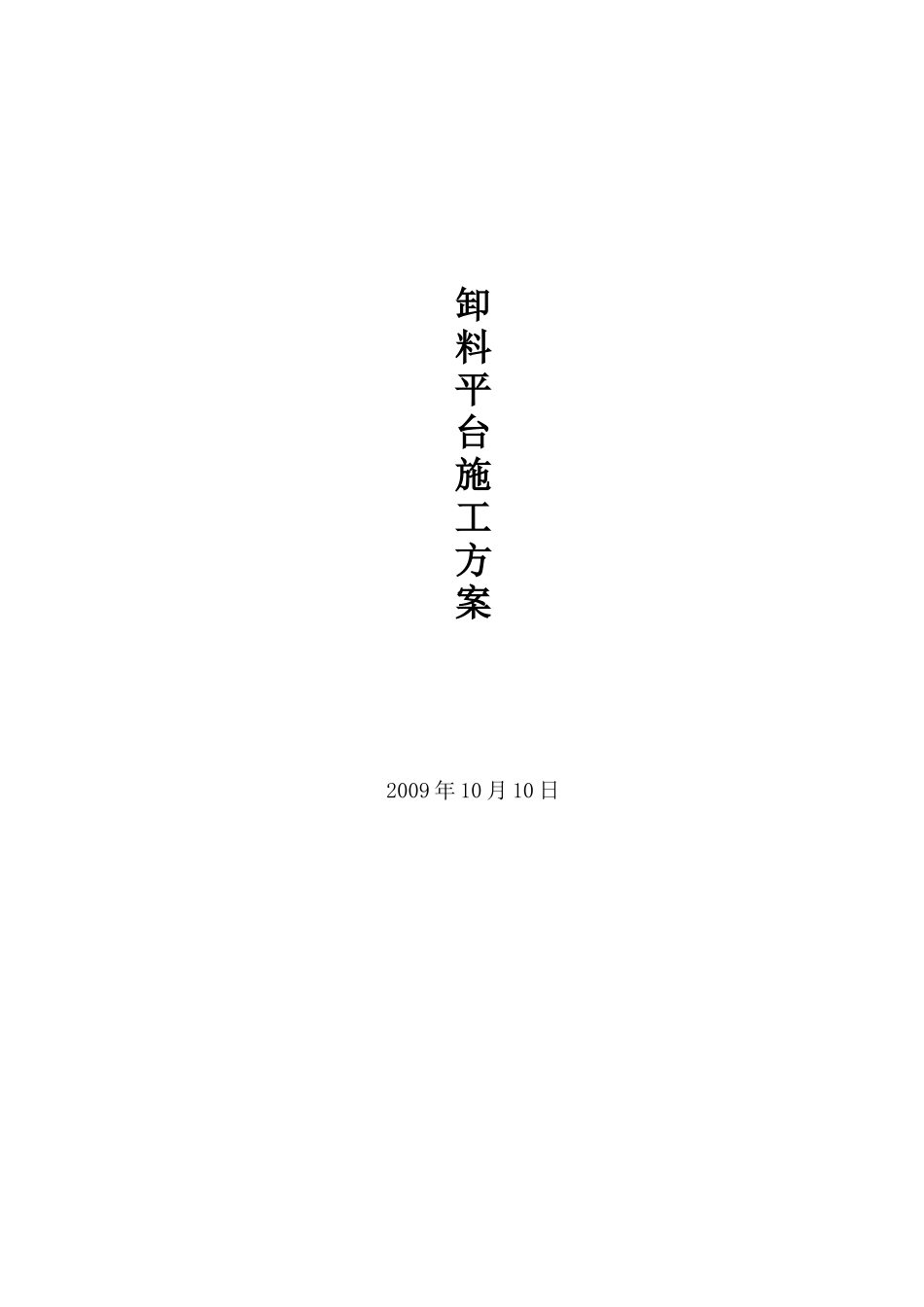

房屋建筑工程卸料平台专项施工方案_第1页
1/11
房屋建筑工程卸料平台专项施工方案_第2页
2/11

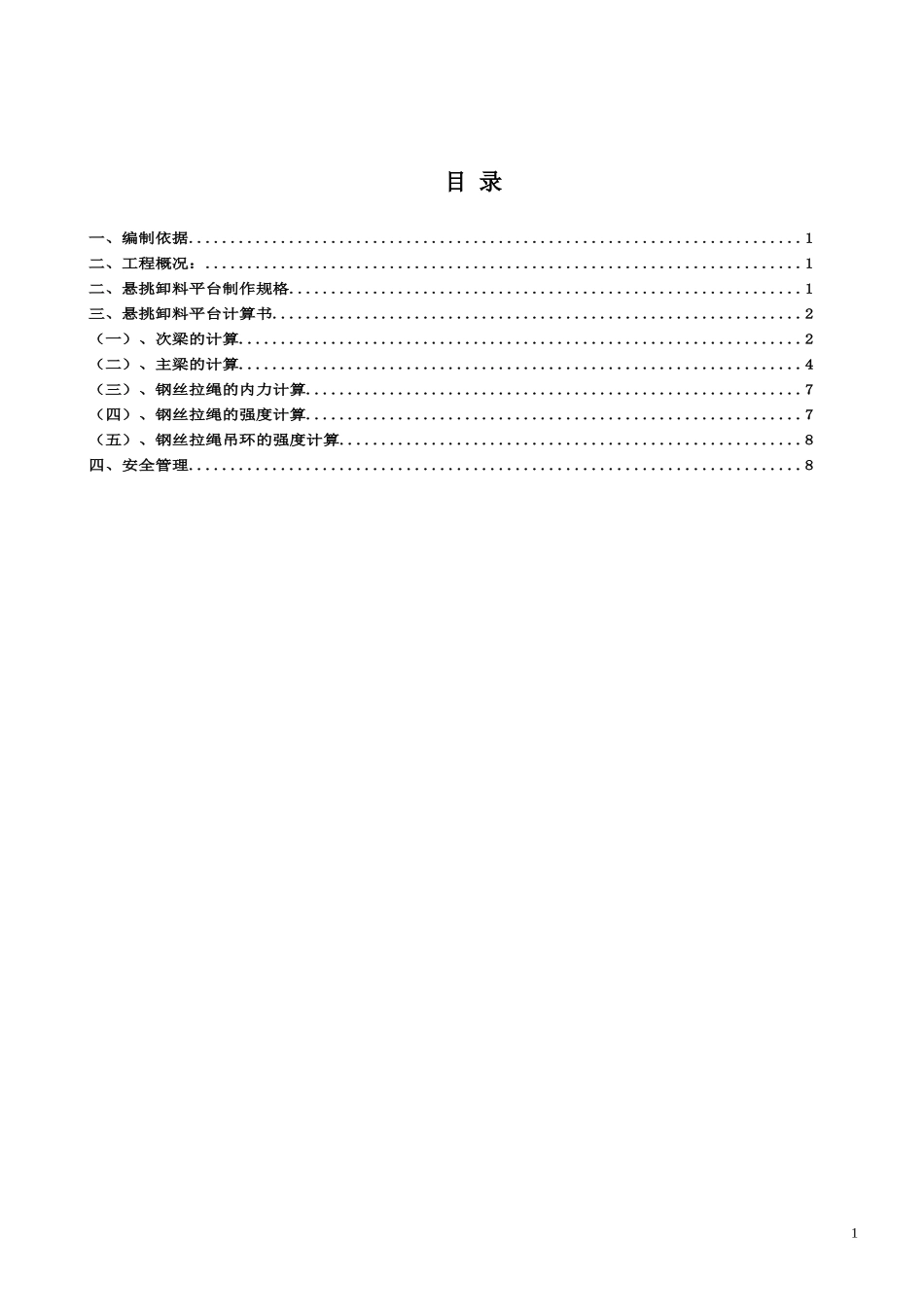

房屋建筑工程卸料平台专项施工方案_第3页
3/11
卸料平台施工方案2009年10月10日目录一、编制依据.........................................................................1二、工程概况:.......................................................................1二、悬挑卸料平台制作规格.............................................................1三、悬挑卸料平台计算书...............................................................2(一)、次梁的计算...................................................................2(二)、主梁的计算...................................................................4(三)、钢丝拉绳的内力计算...........................................................7(四)、钢丝拉绳的强度计算...........................................................7(五)、钢丝拉绳吊环的强度计算.......................................................8四、安全管理.........................................................................81第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页一、编制依据根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001及《建筑施工高处作业安全技术规范》设计编制。计算依据《建筑施工安全检查标准》(JGJ59-99)和《钢结构设计规范》(GB50017-2003),《建筑结构荷载规范》(GB50017-2003)等编制。二、工程概况:工程名称工程地址建设单位勘察单位设计单位监理单位质量监督部门总包单位建设工期合同工期总投资额合同工程投资额工程主要功能或用途地下室为平战结合,战时转换为地下人员隐蔽所。一至三层为海洋文化体验馆,四层以上为商务洽谈。工程规模:建筑高度:二、悬挑卸料平台设计概况:xxxx,工程为28层结构,建筑总高度135。4m。工程槽钢梁悬挑吊料平台,主梁先用槽钢[14,其间距为1m,长度为6m,外挑1、钢平台制作主梁选用16#槽钢,槽钢长度分别为6m,外伸4.2m,内置1.8m,同时应在4.2m槽钢靠墙下端设有抵脚杆。中间每隔60cm加焊一根12#槽钢作填芯次梁,用50厚木板满铺并整体固定。2、平台设四只吊耳,吊耳采用φ16圆钢筋,焊缝高度不小于6mm,双面满焊,长度≥120mm,耳边打磨防止割绳。3、平台每边外侧为两只吊耳,端头一只为主绳,主绳采用主内侧为保险绳(辅绳),采用6×19、φ12钢丝绳,每端采用3只绳卡,钢丝绳穿入吊耳内可用钢丝绳手套环,防止吊耳割绳。第2页共13页第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页4、预埋锚环:在16#槽钢锚固端,预埋一道锚环,预埋锚环采用φ16钢筋制作的U型环,以此起到固定作用。5、安装:钢平台安装,先用塔吊吊至安装位置,然后将平台后端与梁上固定后固定钢丝绳,平台安装与楼面平,前边稍高,全面固定牢固后,经验收合格后,方可使用。6、堆料:平台上堆放材料时,设计每平方米为0.15T,但最大荷载不得超过1.5T,堆放材料做到随放随吊,不要长时间堆放不吊。三、悬挑卸料平台计算书悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大,因此必须严格地进行设计和验算。平台水平钢梁(主梁)的悬挑长度4.20m,悬挑水平钢梁间距(平台宽度)3.00m。次梁采用12#号槽钢U口水平,主梁采用16号槽钢U口水平,次梁间距0.60m。容许承载力均布荷载1.50kN/m2,最大堆放材料荷载2.00kN。(一)、次梁的计算次梁选择12号槽钢U口水平槽钢,间距0.60m,其截面特性为面积A=15.69cm2,惯性距Ix=391.50cm4,转动惯量Wx=62.14cm3,回转半径ix=4.95cm截面尺寸b=53.0mm,h=126.0mm,t=9.0mm1.荷载计算(1)面板自重标准值:标准值为0.35kN/m2;Q1=0.35×0.60=0.21kN/m(2)最大容许均布荷载为1.50kN/m2;Q2=1.50×0.60=0.90kN/m(3)槽钢自重荷载Q3=0.12kN/m经计算得到,静荷载计算值q=1.2×(Q1+Q2+Q3)=1.2×(0.21+0.90+0.12)=1.48kN/m经计算得到,活荷载计算值P=1.4×2.00=2.80kN2.内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算,计算简图如下第3页共13页第2页共13页编号:...
