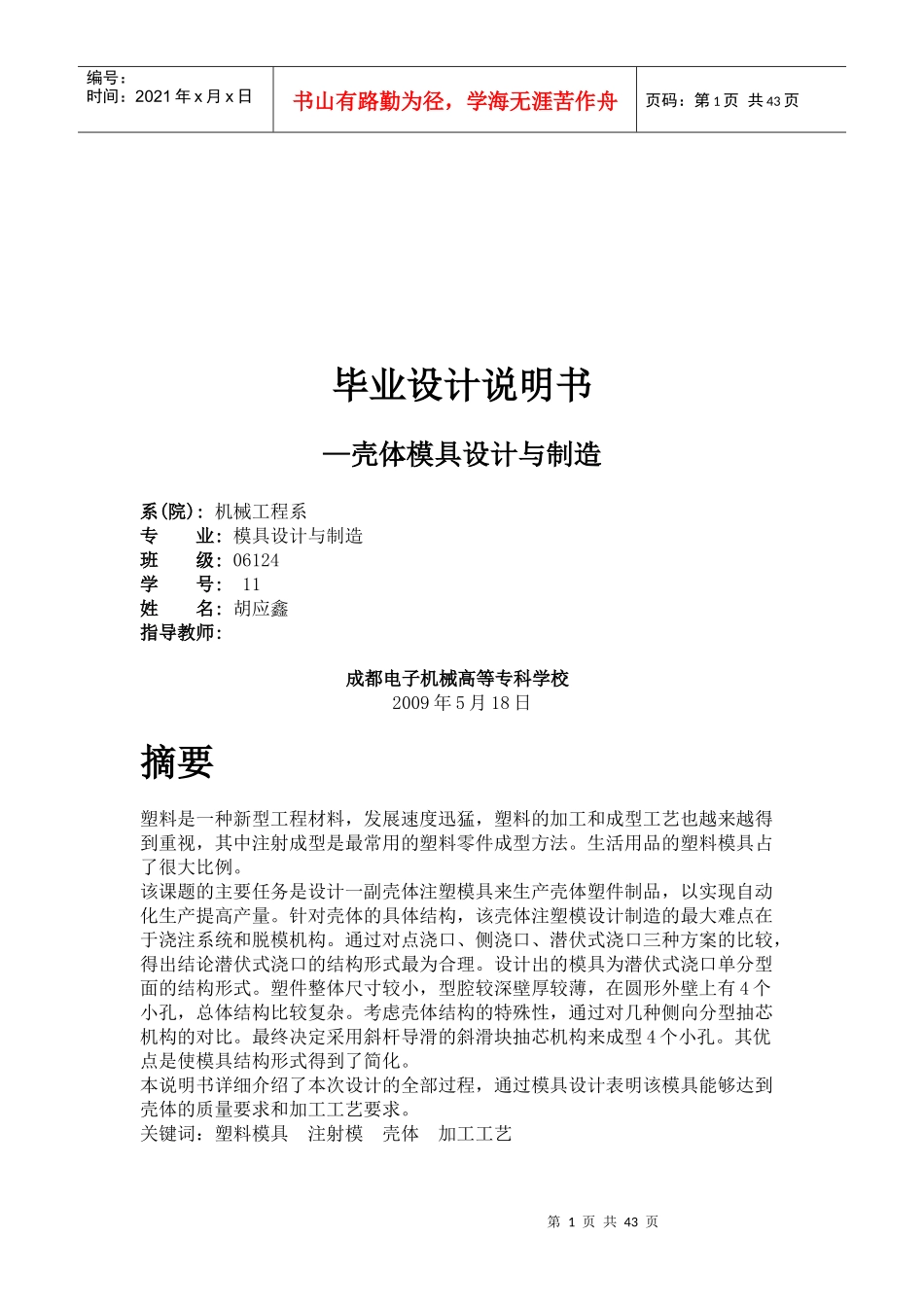

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页毕业设计说明书—壳体模具设计与制造系(院):机械工程系专业:模具设计与制造班级:06124学号:11姓名:胡应鑫指导教师:成都电子机械高等专科学校2009年5月18日摘要塑料是一种新型工程材料，发展速度迅猛，塑料的加工和成型工艺也越来越得到重视，其中注射成型是最常用的塑料零件成型方法。生活用品的塑料模具占了很大比例。该课题的主要任务是设计一副壳体注塑模具来生产壳体塑件制品，以实现自动化生产提高产量。针对壳体的具体结构，该壳体注塑模设计制造的最大难点在于浇注系统和脱模机构。通过对点浇口、侧浇口、潜伏式浇口三种方案的比较，得出结论潜伏式浇口的结构形式最为合理。设计出的模具为潜伏式浇口单分型面的结构形式。塑件整体尺寸较小，型腔较深壁厚较薄，在圆形外壁上有4个小孔，总体结构比较复杂。考虑壳体结构的特殊性，通过对几种侧向分型抽芯机构的对比。最终决定采用斜杆导滑的斜滑块抽芯机构来成型4个小孔。其优点是使模具结构形式得到了简化。本说明书详细介绍了本次设计的全部过程，通过模具设计表明该模具能够达到壳体的质量要求和加工工艺要求。关键词：塑料模具注射模壳体加工工艺第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页AbstractPlasticisanewkindofengineeringmaterials,therapidpaceofdevelopment,plasticsprocessingandformingtechnologyhavebeenmoreandmoreimportance,ofwhichinjectionmoldingisthemostcommonlyusedmethodofmoldingplasticparts.Plasticdailynecessitiesmakeupalargeproportion.Themaintaskofthesubjectistodesignashellinjectionmoldplasticpartstoproducemanufacturedhousinginordertoachievetheautomationofproductiontoincreaseproduction.Forthespecificstructureoftheshell,theshellofinjectionmolddesignandmanufactureofthegreatestdifficultyliesincastingsystemandthedemouldinginstitutions.Pointsthroughthegate,sidegate,gate-typelatentcomparisonofthreeprograms,concludedthatthestructureoflatentformofgate-typethemostreasonable.Thedesignofthemoldgateforsingle-hidden-typesurfacestructure.Plasticpiecesoftheoverallsizeofthesmaller,thinwalldeepcavityinthecircularwalloutsidethefourholes,thecomplexityoftheoverallstructure.Considerthespecificityoftheshellstructure,bytypingafewsidecomparisonofcore-pullingmechanism.Eventuallydecidedtoadopttheobliquestrokeoblique-slipsliderguidedcore-pullingmechanismforformingfoursmallholes.Theadvantageistheformofmoldstructurehasbeensimplified.Thismanualdetailsthedesignofthewholeprocess,throughmolddesignindicatesthatthemoldshelltoachievethequalityrequirementsandprocessingrequirements.Keyword：TheplasticmoldInjectionMoldShellManufactureprocess.目录摘要Abstract引言第1章产品技术要求及工艺分析1.1产品技术要求1.2制件的工艺性分析第2章拟定成型方案2.1分型面的选择2.2型腔数目的确定及布置2.3抽芯装置形式的确定2.4初步确定使用注射机的型号第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页2.5浇注系统的设计第3章成型零件的设计与计算3.1成型零件的结构设计3.2成型零件工作尺寸的计算第4章脱模机构的设计4.1推出机构的结构形式第5章导向合模机构的设计5.1导柱合模机构的设计5.2锥面精定位机构的设计第6章模具温度控制系统的设计第7章注射机参数的校核第8章模具的工作原理及特点8.1模具的工作原理8.2模具的特点设计小结参考文献第一章产品技术要求及工艺分析1.1产品技术要求1.1.1产品设计图制件名称：壳体（如图二维图、三维图）二维图由CAD绘图软件绘制如图1-1。第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页图1-1根据塑件的二维图绘制出了塑件的三维实体模型，便于对塑件更...
