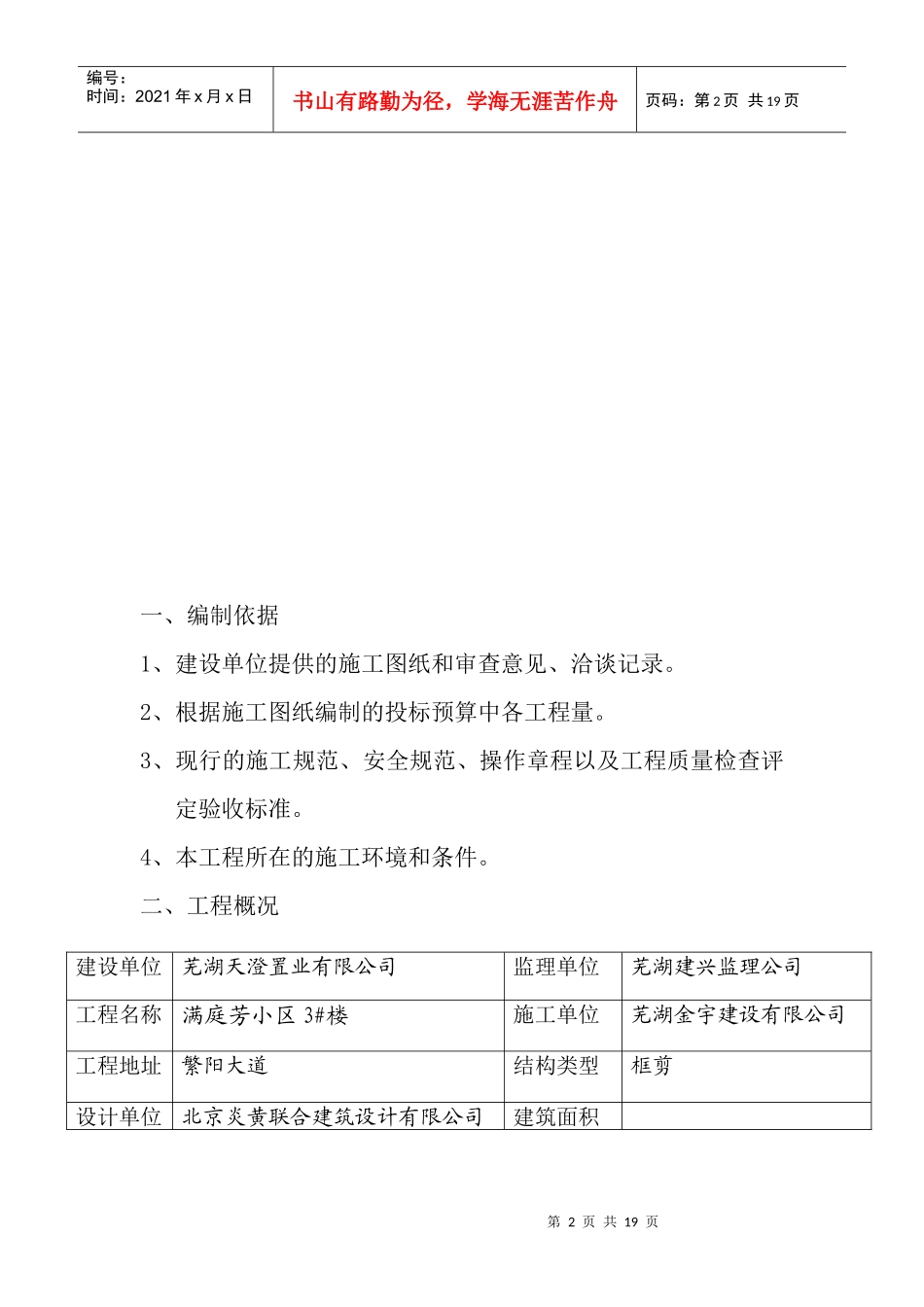

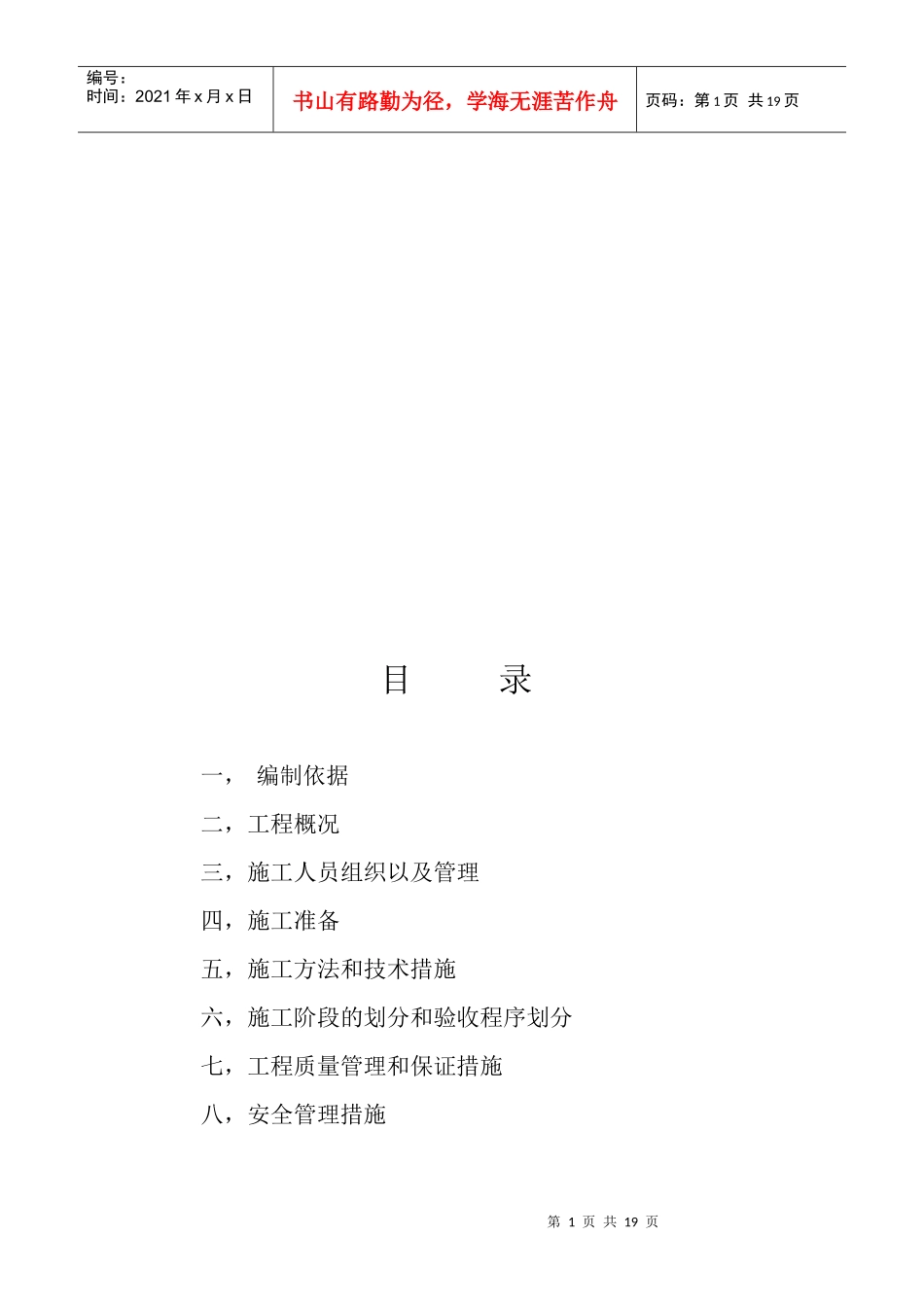

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页目录一，编制依据二，工程概况三，施工人员组织以及管理四，施工准备五，施工方法和技术措施六，施工阶段的划分和验收程序划分七，工程质量管理和保证措施八，安全管理措施第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页一、编制依据1、建设单位提供的施工图纸和审查意见、洽谈记录。2、根据施工图纸编制的投标预算中各工程量。3、现行的施工规范、安全规范、操作章程以及工程质量检查评定验收标准。4、本工程所在的施工环境和条件。二、工程概况建设单位芜湖天澄置业有限公司监理单位芜湖建兴监理公司工程名称满庭芳小区3#楼施工单位芜湖金宇建设有限公司工程地址繁阳大道结构类型框剪设计单位北京炎黄联合建筑设计有限公司建筑面积第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页三、施工人员组织以及管理1、人员安排工程技术负责人：王小栋质检员：桂海洋施工员：姚刚材料员：陶昌发安全员：尤本兵核算人：吴宏根据本工程要求，安排水暖工6人，电工8人及现场管理人员共计16人。2、质量管理有工程技术负责人、施工员、质检员以及水电班组长组成管理小组对工程质量把第一道关，同时受公司质检科、建设、监理设计单位以及地方质检部门的监督和指导。3、安全生产管理由工程技术负责人、施工员、安全员、水电班组长组成管理小组，对整个施工过程中的安全起主导作用，同时受公司安委会和地方安全部门的监督、指导。4、文明施工管理由工程技术负责人带领各个工种代表，配合公司综治办、公第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页司工会受市文明办、城管治安部门的监督和指导。四、施工准备1、准备临时工棚两间，放置各种进场材料和施工工具。2、电焊机、电锤、切割机、套丝机等必备工具准备妥当。3、电动管道试压泵一台，以备消防、喷淋供水管、阀门压力测试。五、施工方法和技术措施1、根据图纸设计要求，配合装饰预留孔洞、线管、接线盒以及防雷接地。2、本工程设计供水管道深埋1米，定位放线后机械开挖。管道采用机械绞丝，配件上好后外露丝扣不超过两扣，管道均做防腐二度。所有+0.000以下的管道隐蔽前做好各种试验记录、报验手续后，再按照施工规范要求填沙、土并且分层夯实。3、室内外供水严格按照《建筑给排水设计验收规范ＧＢ５０0１５－２００３》，以及《建筑给排水及采暖工程施工质量验收规范ＧＢ５０242－２００2》施工。4、电线管的预埋，严格按照图纸施工，电管弯曲半径要大于或等于管径的6倍，弯曲扁度小于管道直径的0.1倍。5、室内成排灯具安装要横平竖直，安装牢靠，所有开关动作灵敏，相位顺序正确。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页具体施工措施如下（见附页）第一项：电气、灯具施工方法执行国家有关电气安装工程的技术规范，组织施工人员认真审图，严格按图施工，按图选料。（一）、电气安装工程A、敷设措施：1）电缆敷设前应检查电缆是否有机械损伤。1KV以下的电缆可用1KV摇表摇测绝缘，绝缘电阻就应大于10兆欧；第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页2）室内电缆应防动物损伤电缆；3）电缆在封盖前应做好工程验收。B、配电箱柜安装：1）安装前做好内部清洁、检查、试验；2）按图纸要求各配电柜按编号就位，用水平仪校正，四角用钢片垫平；3）各种安装支架和箱体要用螺栓联接，不得电焊；4）配电箱柜内全部接线螺栓，结构紧固螺栓及端子板螺栓在电气安装完毕后，紧固一遍，不得有松动。C、线管、槽安装：1）按照设计图纸的要求进行选择管材和槽板规格，如无规定时按槽内所穿电线的总面积不超过管截面的40%选配；2）按设计图纸配合原土建敷设管槽和预留管；3）槽、管敷设必须平、直、正和牢固。D、导线安装：1）导线接头必须放在接线盒内，不准管槽内留有接头，不得损第7页共19页第6...
