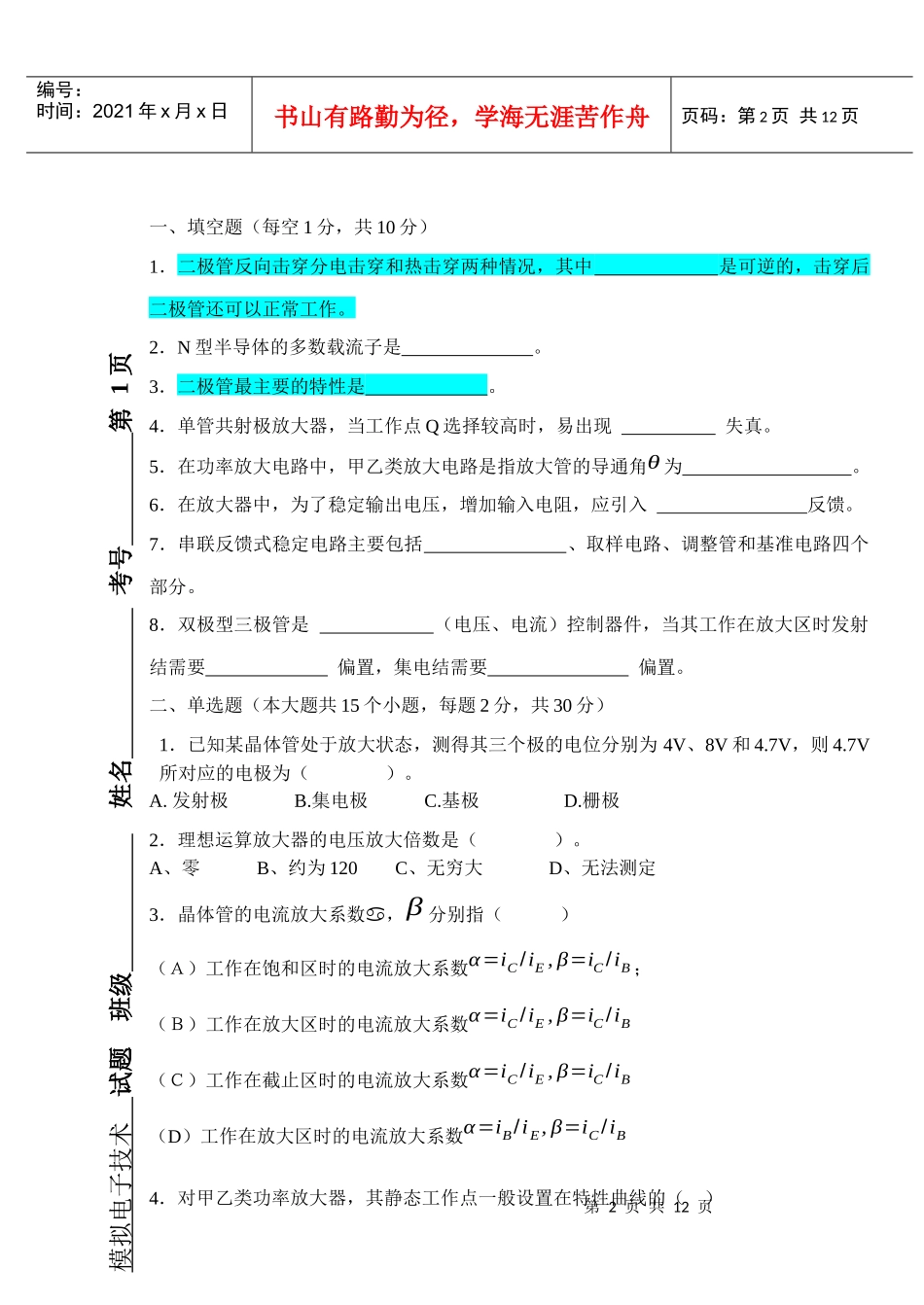

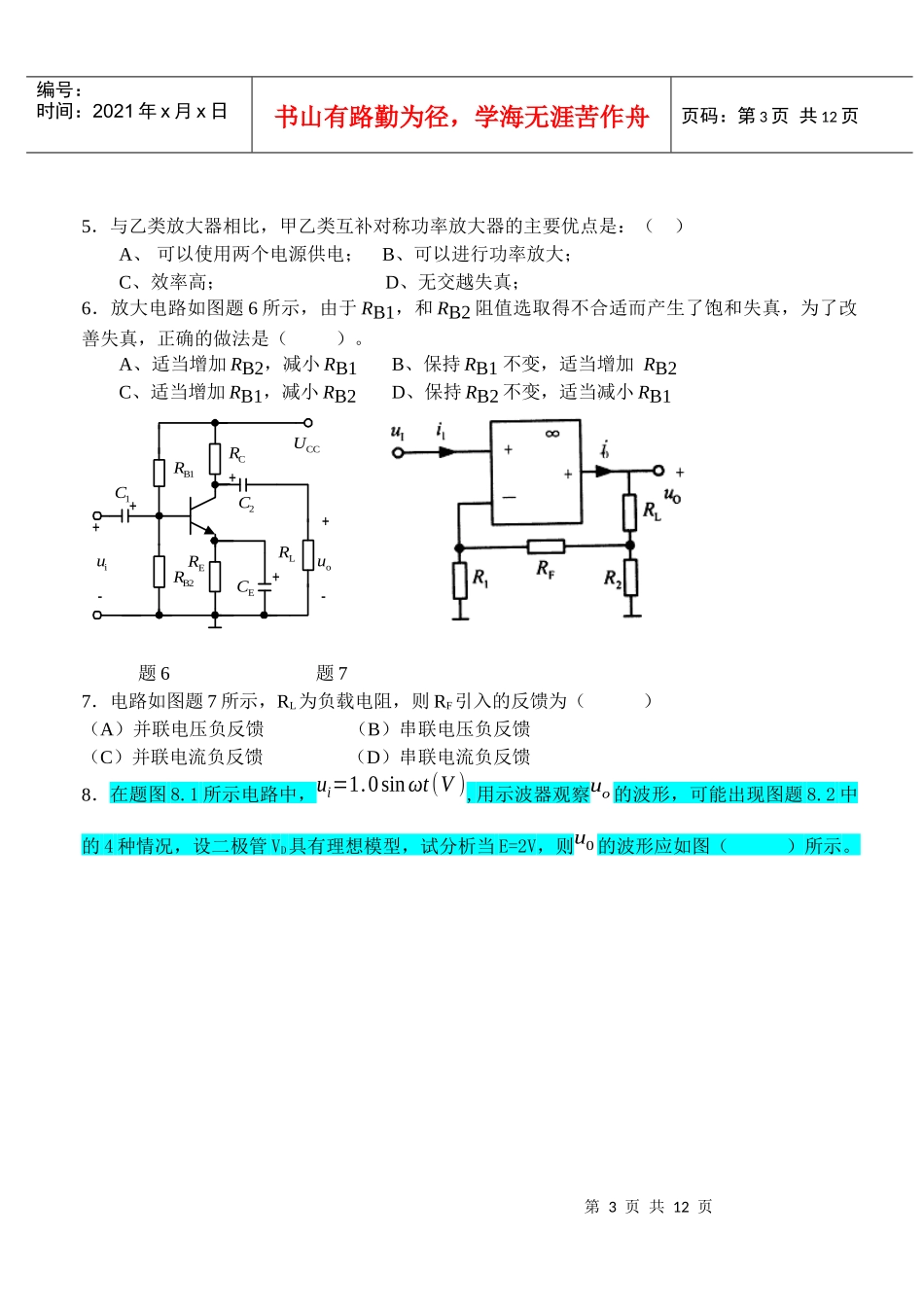

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页2008~2009学年第二学期期末考试试题A题目一二三四五六七八九总分数分数评卷人第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页模拟电子技术试题班级姓名考号第1页一、填空题（每空1分，共10分）1．二极管反向击穿分电击穿和热击穿两种情况，其中是可逆的，击穿后二极管还可以正常工作。2．N型半导体的多数载流子是。3．二极管最主要的特性是。4．单管共射极放大器，当工作点Q选择较高时，易出现失真。5．在功率放大电路中，甲乙类放大电路是指放大管的导通角θ为。6．在放大器中，为了稳定输出电压，增加输入电阻，应引入反馈。7．串联反馈式稳定电路主要包括、取样电路、调整管和基准电路四个部分。8．双极型三极管是（电压、电流）控制器件，当其工作在放大区时发射结需要偏置，集电结需要偏置。二、单选题（本大题共15个小题，每题2分，共30分）1．已知某晶体管处于放大状态，测得其三个极的电位分别为4V、8V和4.7V，则4.7V所对应的电极为（）。A.发射极B.集电极C.基极D.栅极2．理想运算放大器的电压放大倍数是（）。A、零B、约为120C、无穷大D、无法测定3．晶体管的电流放大系数，β分别指（）（Ａ）工作在饱和区时的电流放大系数α=iC/iE,β=iC/iB；（Ｂ）工作在放大区时的电流放大系数α=iC/iE,β=iC/iB（Ｃ）工作在截止区时的电流放大系数α=iC/iE,β=iC/iB（D）工作在放大区时的电流放大系数α=iB/iE,β=iC/iB4．对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（）第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页5．与乙类放大器相比，甲乙类互补对称功率放大器的主要优点是：（）A、可以使用两个电源供电；B、可以进行功率放大；C、效率高；D、无交越失真；6．放大电路如图题6所示，由于RB1，和RB2阻值选取得不合适而产生了饱和失真，为了改善失真，正确的做法是（）。A、适当增加RB2，减小RB1B、保持RB1不变，适当增加RB2C、适当增加RB1，减小RB2D、保持RB2不变，适当减小RB1题6题77．电路如图题7所示，RL为负载电阻，则RF引入的反馈为（）（A）并联电压负反馈（B）串联电压负反馈（C）并联电流负反馈（D）串联电流负反馈8．在题图8.1所示电路中，ui=1.0sinωt(V),用示波器观察uo的波形，可能出现图题8.2中的4种情况，设二极管VD具有理想模型，试分析当E=2V，则u0的波形应如图（）所示。+++RECEC1C2RLRCRB2RB1UCC+-+-uiuo第4页共12页第3页共12页+-EVDuiR1kΩuo+-题图8.1123uot0(A)123uot0123uot0(B)123uot0(D)(C)uo=0题图8.2编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页模拟电子技术试题班级姓名考号第2页9．将ＰＮ结加适当的反向电压，则空间电荷区将（）A、变宽B、变窄C、不变D、随电压而定10．电路如图10所示，其电压放大倍数等于（）A、1B、2C、0D、无法计算题1011．稳压二极管主要工作在（）区。A、死区B、反向击穿C、反向截止D、正向导通12．符号中表示发光二极管的为（）。13．放大电路处于静态是指()。Ａ、输入信号幅值不变时的电路状态Ｂ、输入信号频率不变时的电路状态Ｃ、输入端开路时的电路状态Ｄ、输入信号为零时的电路状态14．三极管的极间电流满足iC=βiB时，三极管肯定工作在（）A、饱和区B、放大区C、截止区D、击穿状态15．既能放大电压，也能放大电流的是_________组态放大电路。A、共射B、共集C、共基D、不确定三、（本题8分）分别设计满足如下要求的放大电路，其中运放选择LM324,可选择的电阻有1kΩ，2kΩ，3kΩ，4.9kΩ，5.1kΩ，9.1kΩ，10kΩ。（1）vo=3vi，（2）vo=−(5vi1+10vi2)，第6页共12页第5页共12页LRCCU2CovIv1BRCR1C2BR2ER1ERSRSvEC编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页四、（本题16分）如图11已知，RB1=60kΩ，RB2=30kΩ，β＝100，RＣ＝2kΩ，VCC=12V，RE1...
