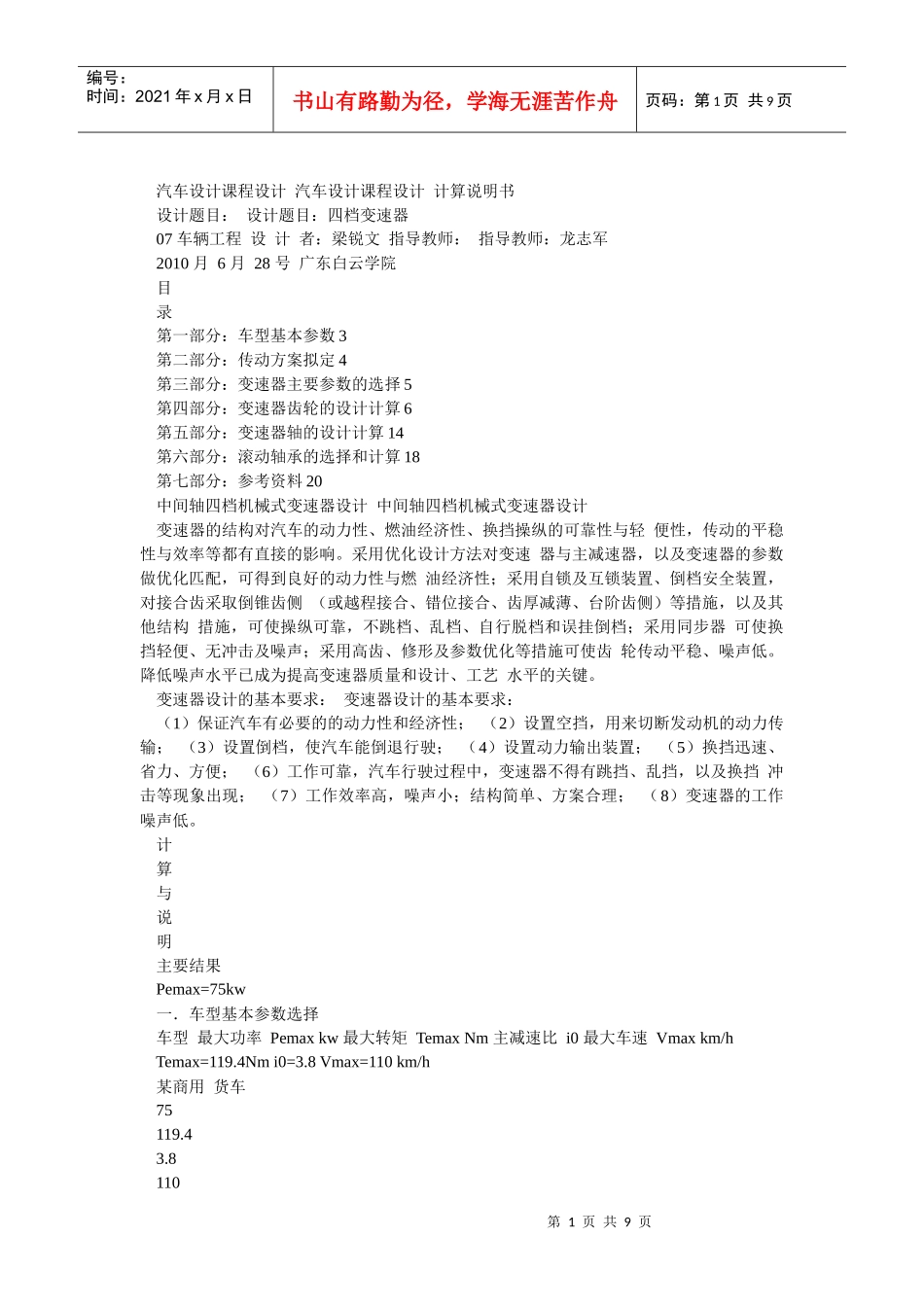

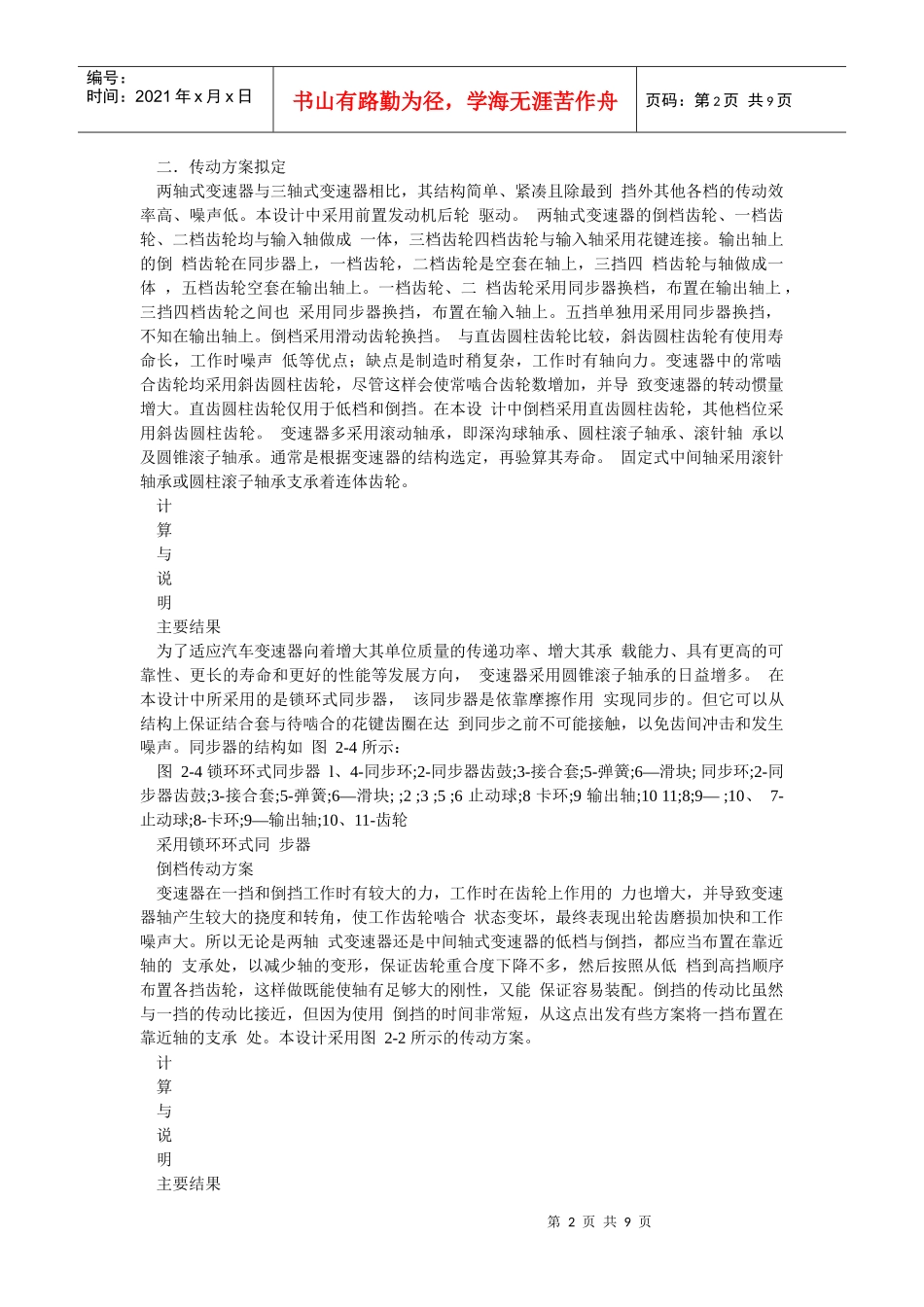

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页汽车设计课程设计汽车设计课程设计计算说明书设计题目：设计题目：四档变速器07车辆工程设计者：梁锐文指导教师：指导教师：龙志军2010月6月28号广东白云学院目录第一部分：车型基本参数3第二部分：传动方案拟定4第三部分：变速器主要参数的选择5第四部分：变速器齿轮的设计计算6第五部分：变速器轴的设计计算14第六部分：滚动轴承的选择和计算18第七部分：参考资料20中间轴四档机械式变速器设计中间轴四档机械式变速器设计变速器的结构对汽车的动力性、燃油经济性、换挡操纵的可靠性与轻便性，传动的平稳性与效率等都有直接的影响。采用优化设计方法对变速器与主减速器，以及变速器的参数做优化匹配，可得到良好的动力性与燃油经济性；采用自锁及互锁装置、倒档安全装置，对接合齿采取倒锥齿侧（或越程接合、错位接合、齿厚减薄、台阶齿侧）等措施，以及其他结构措施，可使操纵可靠，不跳档、乱档、自行脱档和误挂倒档；采用同步器可使换挡轻便、无冲击及噪声；采用高齿、修形及参数优化等措施可使齿轮传动平稳、噪声低。降低噪声水平已成为提高变速器质量和设计、工艺水平的关键。变速器设计的基本要求：变速器设计的基本要求：（1）保证汽车有必要的的动力性和经济性；（2）设置空挡，用来切断发动机的动力传输；（3）设置倒档，使汽车能倒退行驶；（4）设置动力输出装置；（5）换挡迅速、省力、方便；（6）工作可靠，汽车行驶过程中，变速器不得有跳挡、乱挡，以及换挡冲击等现象出现；（7）工作效率高，噪声小；结构简单、方案合理；（8）变速器的工作噪声低。计算与说明主要结果Pemax=75kw一．车型基本参数选择车型最大功率Pemaxkw最大转矩TemaxNm主减速比i0最大车速Vmaxkm/hTemax=119.4Nmi0=3.8Vmax=110km/h某商用货车75119.43.8110第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页二．传动方案拟定两轴式变速器与三轴式变速器相比，其结构简单、紧凑且除最到挡外其他各档的传动效率高、噪声低。本设计中采用前置发动机后轮驱动。两轴式变速器的倒档齿轮、一档齿轮、二档齿轮均与输入轴做成一体，三档齿轮四档齿轮与输入轴采用花键连接。输出轴上的倒档齿轮在同步器上，一档齿轮，二档齿轮是空套在轴上，三挡四档齿轮与轴做成一体，五档齿轮空套在输出轴上。一档齿轮、二档齿轮采用同步器换档，布置在输出轴上，三挡四档齿轮之间也采用同步器换挡，布置在输入轴上。五挡单独用采用同步器换挡，不知在输出轴上。倒档采用滑动齿轮换挡。与直齿圆柱齿轮比较，斜齿圆柱齿轮有使用寿命长，工作时噪声低等优点；缺点是制造时稍复杂，工作时有轴向力。变速器中的常啮合齿轮均采用斜齿圆柱齿轮，尽管这样会使常啮合齿轮数增加，并导致变速器的转动惯量增大。直齿圆柱齿轮仅用于低档和倒挡。在本设计中倒档采用直齿圆柱齿轮，其他档位采用斜齿圆柱齿轮。变速器多采用滚动轴承，即深沟球轴承、圆柱滚子轴承、滚针轴承以及圆锥滚子轴承。通常是根据变速器的结构选定，再验算其寿命。固定式中间轴采用滚针轴承或圆柱滚子轴承支承着连体齿轮。计算与说明主要结果为了适应汽车变速器向着增大其单位质量的传递功率、增大其承载能力、具有更高的可靠性、更长的寿命和更好的性能等发展方向，变速器采用圆锥滚子轴承的日益增多。在本设计中所采用的是锁环式同步器，该同步器是依靠摩擦作用实现同步的。但它可以从结构上保证结合套与待啮合的花键齿圈在达到同步之前不可能接触，以免齿间冲击和发生噪声。同步器的结构如图2-4所示：图2-4锁环环式同步器l、4-同步环;2-同步器齿鼓;3-接合套;5-弹簧;6—滑块;同步环;2-同步器齿鼓;3-接合套;5-弹簧;6—滑块;;2;3;5;6止动球;8卡环;9输出轴;1011;8;9—;10、7-止动球;8-卡环;9—输出轴;10、11-齿轮采用锁环环式同步器倒档传动方案变速器在一挡和倒挡工作时有较大的力，工作时在齿轮上作用的力也增大，并导致变速器轴产生较大的挠度和转角，使工作齿轮啮合状态变坏，最终表现出轮齿磨损加快和工作噪声大。所以无论是两轴...
