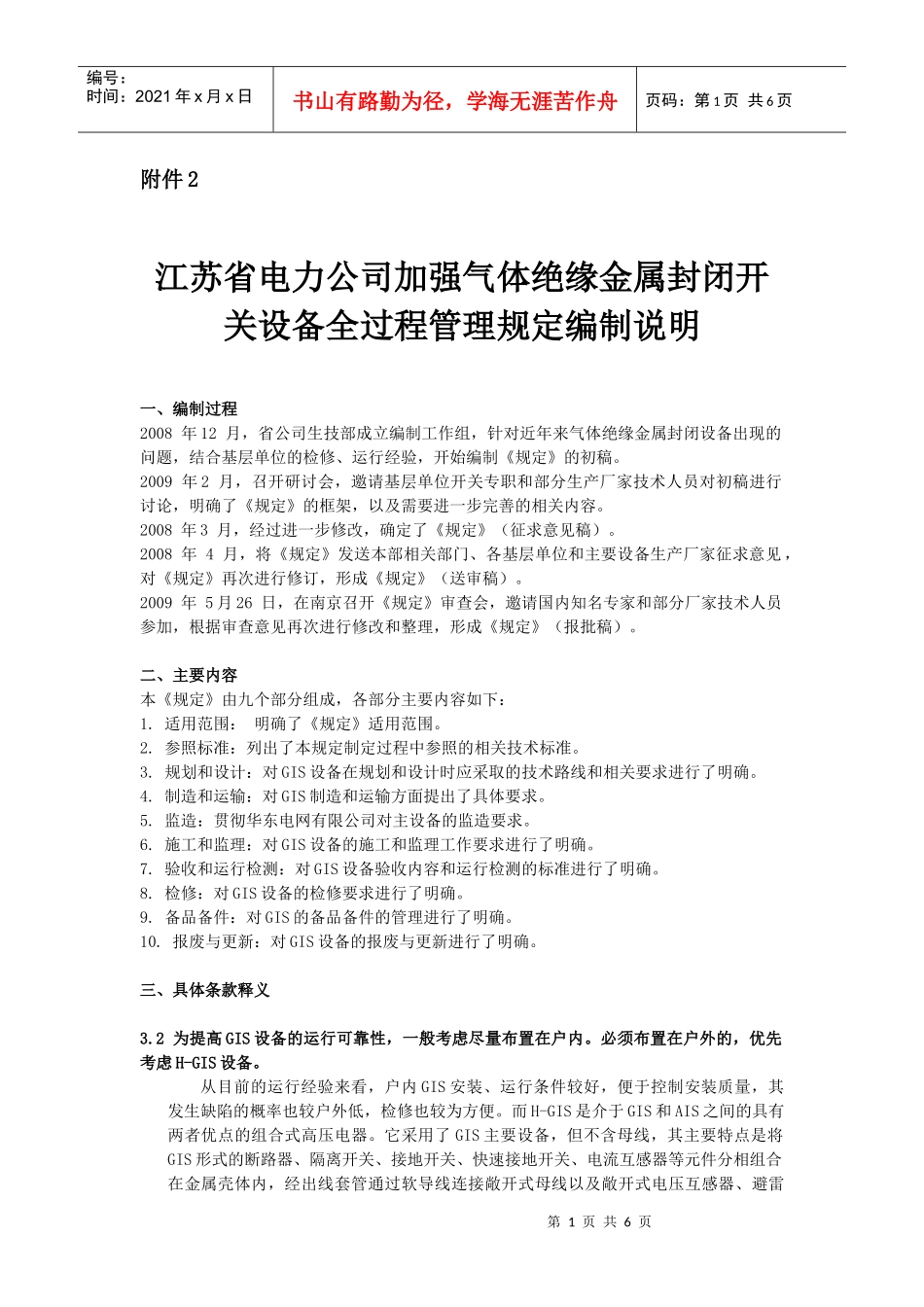

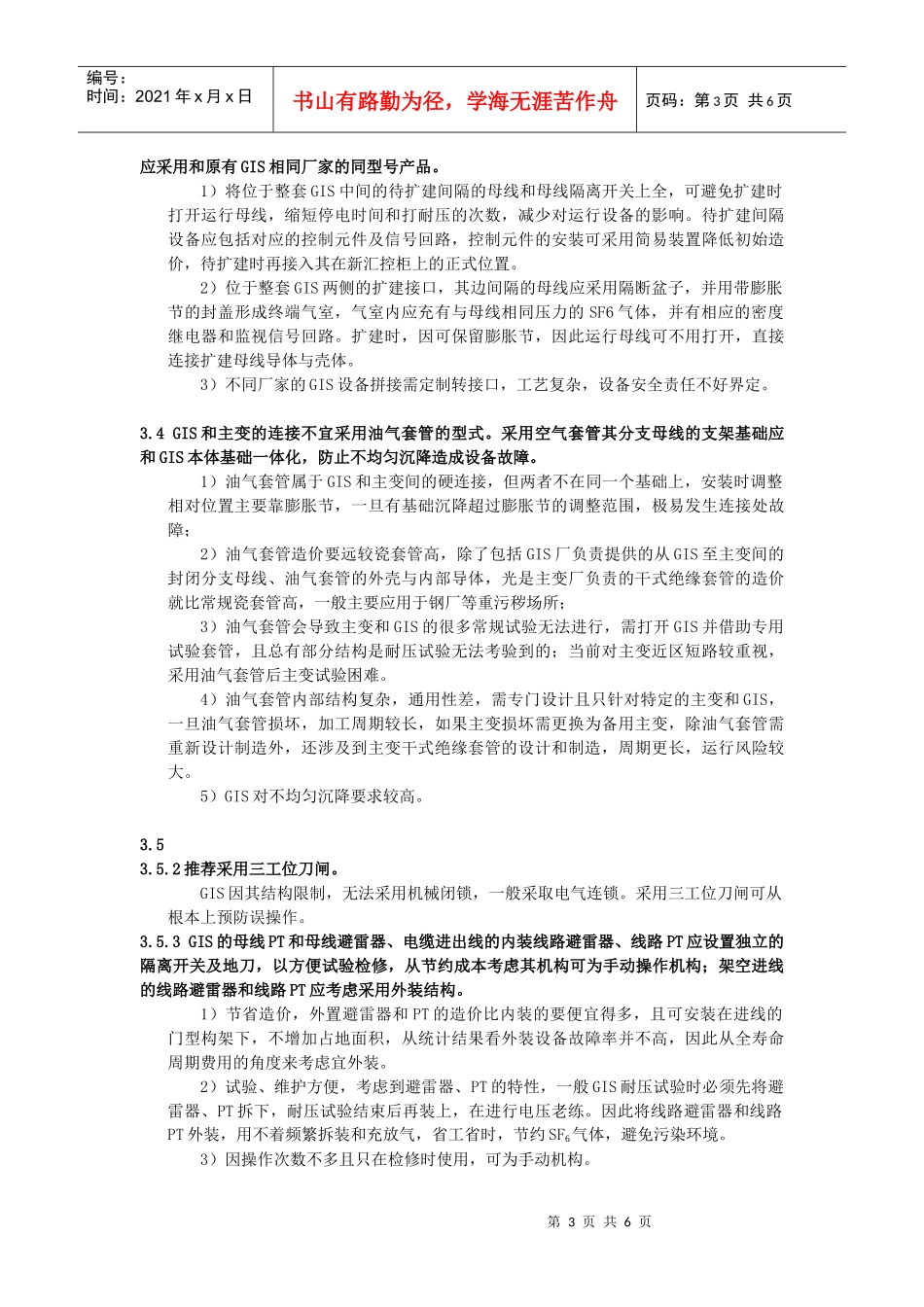

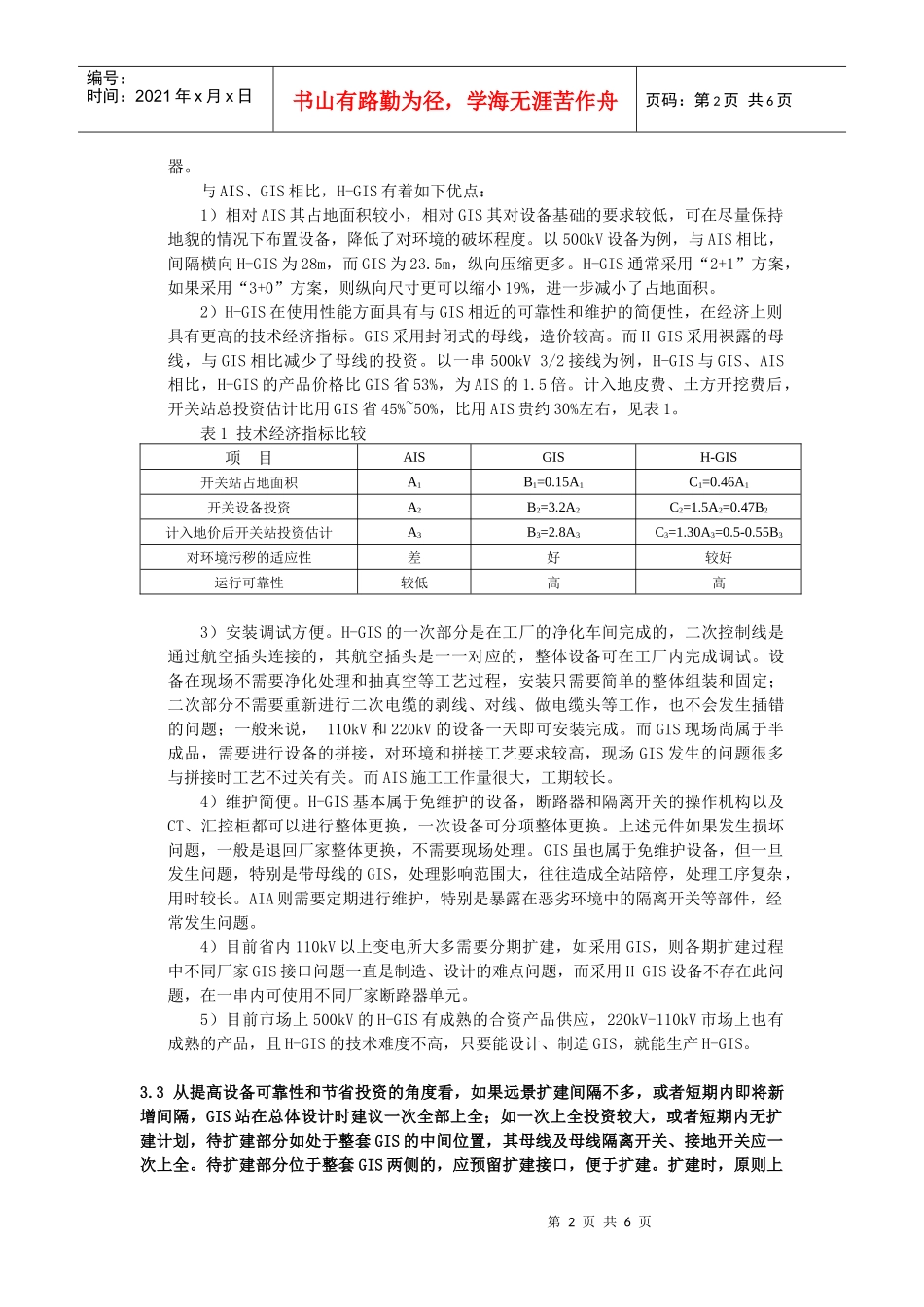

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页附件2江苏省电力公司加强气体绝缘金属封闭开关设备全过程管理规定编制说明一、编制过程2008年12月，省公司生技部成立编制工作组，针对近年来气体绝缘金属封闭设备出现的问题，结合基层单位的检修、运行经验，开始编制《规定》的初稿。2009年2月，召开研讨会，邀请基层单位开关专职和部分生产厂家技术人员对初稿进行讨论，明确了《规定》的框架，以及需要进一步完善的相关内容。2008年3月，经过进一步修改，确定了《规定》（征求意见稿）。2008年4月，将《规定》发送本部相关部门、各基层单位和主要设备生产厂家征求意见，对《规定》再次进行修订，形成《规定》（送审稿）。2009年5月26日，在南京召开《规定》审查会，邀请国内知名专家和部分厂家技术人员参加，根据审查意见再次进行修改和整理，形成《规定》（报批稿）。二、主要内容本《规定》由九个部分组成，各部分主要内容如下：1.适用范围：明确了《规定》适用范围。2.参照标准：列出了本规定制定过程中参照的相关技术标准。3.规划和设计：对GIS设备在规划和设计时应采取的技术路线和相关要求进行了明确。4.制造和运输：对GIS制造和运输方面提出了具体要求。5.监造：贯彻华东电网有限公司对主设备的监造要求。6.施工和监理：对GIS设备的施工和监理工作要求进行了明确。7.验收和运行检测：对GIS设备验收内容和运行检测的标准进行了明确。8.检修：对GIS设备的检修要求进行了明确。9.备品备件：对GIS的备品备件的管理进行了明确。10.报废与更新：对GIS设备的报废与更新进行了明确。三、具体条款释义3.2为提高GIS设备的运行可靠性，一般考虑尽量布置在户内。必须布置在户外的，优先考虑H-GIS设备。从目前的运行经验来看，户内GIS安装、运行条件较好，便于控制安装质量，其发生缺陷的概率也较户外低，检修也较为方便。而H-GIS是介于GIS和AIS之间的具有两者优点的组合式高压电器。它采用了GIS主要设备，但不含母线，其主要特点是将GIS形式的断路器、隔离开关、接地开关、快速接地开关、电流互感器等元件分相组合在金属壳体内，经出线套管通过软导线连接敞开式母线以及敞开式电压互感器、避雷第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页器。与AIS、GIS相比，H-GIS有着如下优点：1）相对AIS其占地面积较小，相对GIS其对设备基础的要求较低，可在尽量保持地貌的情况下布置设备，降低了对环境的破坏程度。以500kV设备为例，与AIS相比，间隔横向H-GIS为28m，而GIS为23.5m，纵向压缩更多。H-GIS通常采用“2+1”方案，如果采用“3+0”方案，则纵向尺寸更可以缩小19%，进一步减小了占地面积。2）H-GIS在使用性能方面具有与GIS相近的可靠性和维护的简便性，在经济上则具有更高的技术经济指标。GIS采用封闭式的母线，造价较高。而H-GIS采用裸露的母线，与GIS相比减少了母线的投资。以一串500kV3/2接线为例，H-GIS与GIS、AIS相比，H-GIS的产品价格比GIS省53%，为AIS的1.5倍。计入地皮费、土方开挖费后，开关站总投资估计比用GIS省45%~50%，比用AIS贵约30%左右，见表1。表1技术经济指标比较项目AISGISH-GIS开关站占地面积A1B1=0.15A1C1=0.46A1开关设备投资A2B2=3.2A2C2=1.5A2=0.47B2计入地价后开关站投资估计A3B3=2.8A3C3=1.30A3=0.5-0.55B3对环境污秽的适应性差好较好运行可靠性较低高高3）安装调试方便。H-GIS的一次部分是在工厂的净化车间完成的，二次控制线是通过航空插头连接的，其航空插头是一一对应的，整体设备可在工厂内完成调试。设备在现场不需要净化处理和抽真空等工艺过程，安装只需要简单的整体组装和固定；二次部分不需要重新进行二次电缆的剥线、对线、做电缆头等工作，也不会发生插错的问题；一般来说，110kV和220kV的设备一天即可安装完成。而GIS现场尚属于半成品，需要进行设备的拼接，对环境和拼接工艺要求较高，现场GIS发生的问题很多与拼接时工艺不过关有关。而AIS施工工作量很大，工期较长。4）维护简便。H-GIS基本属于免维护的设备，断路器和隔离开关的操作机构以及CT、汇控柜都可...
