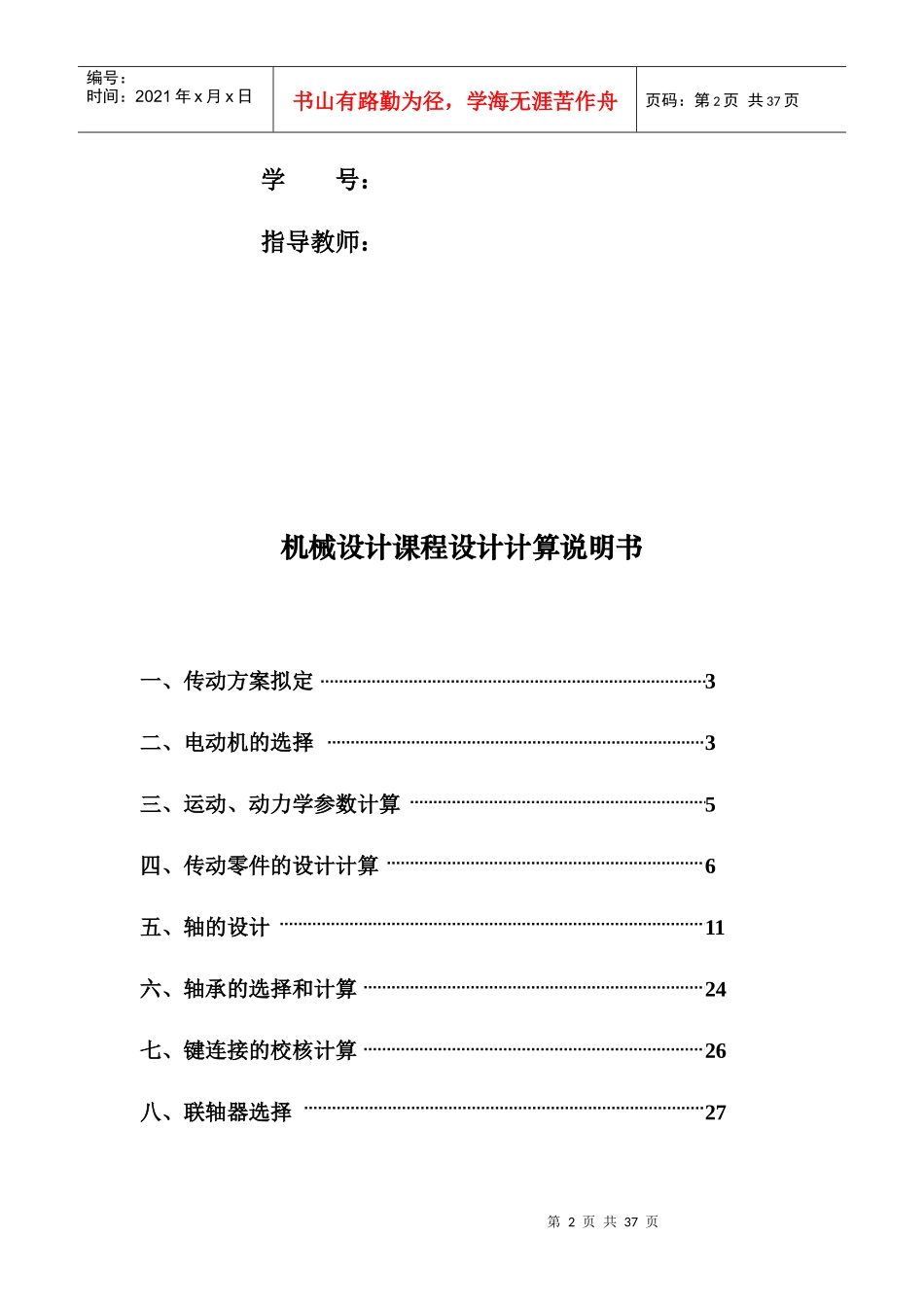

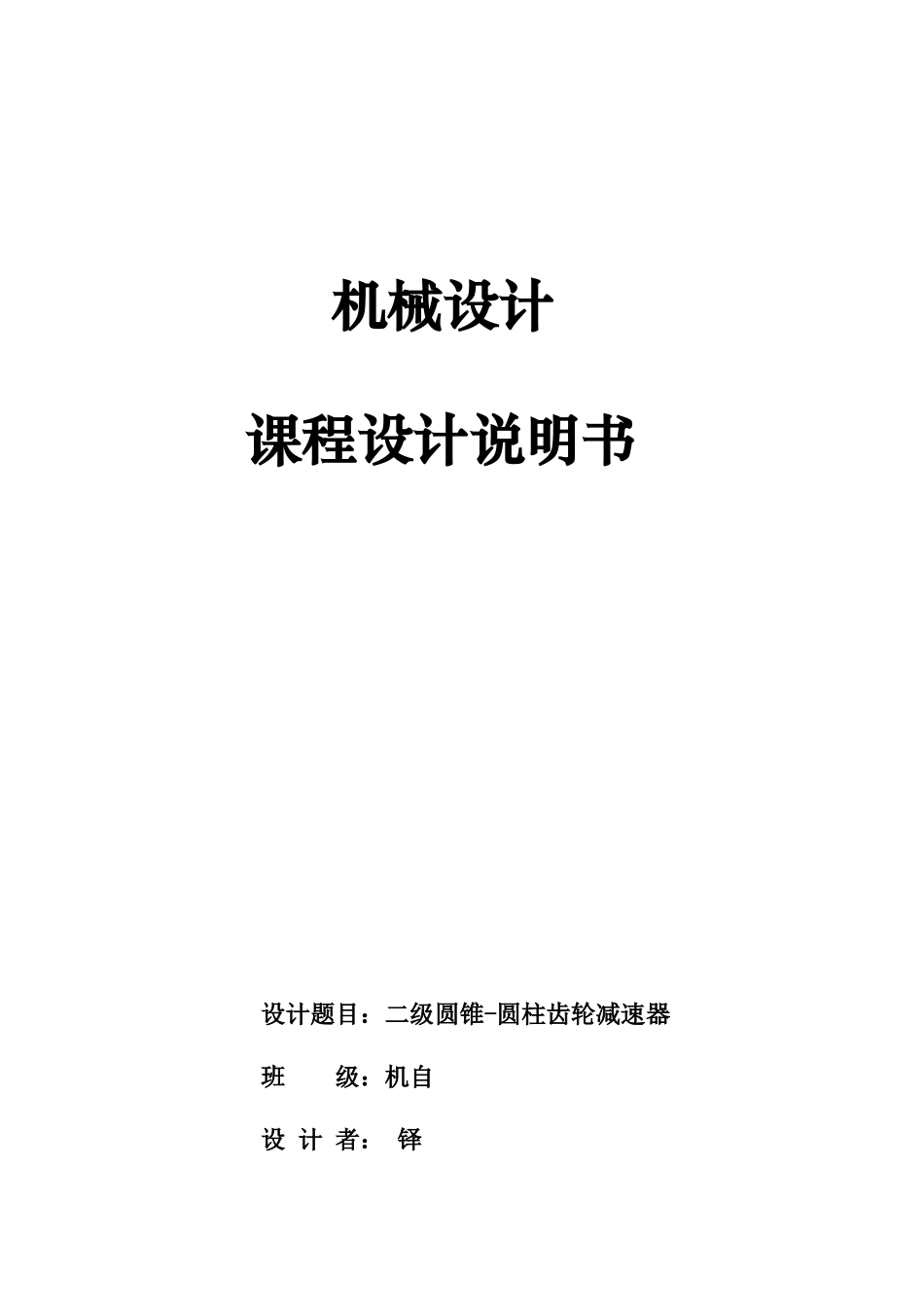

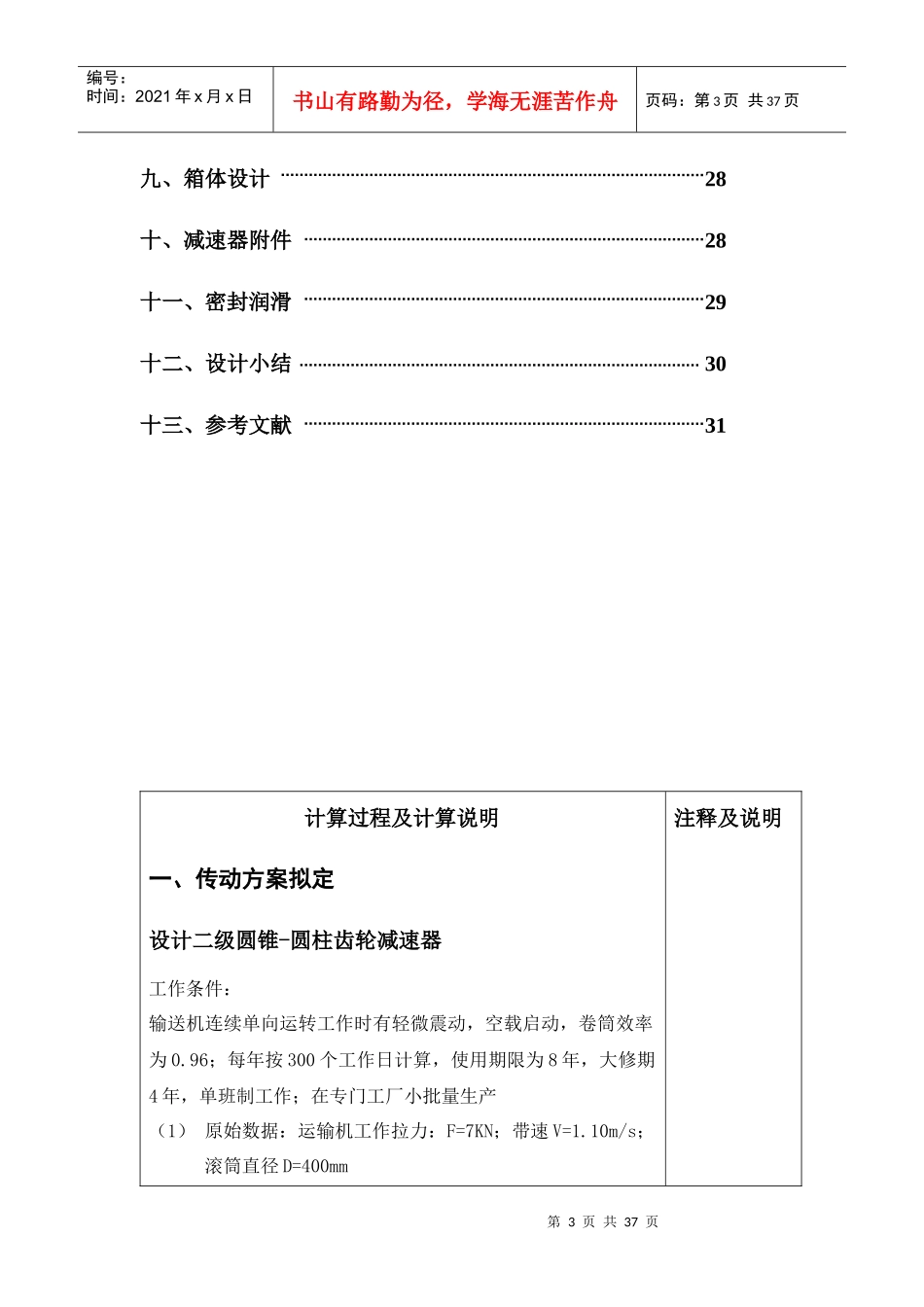

机械设计课程设计说明书设计题目：二级圆锥-圆柱齿轮减速器班级：机自设计者：铎第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页学号：指导教师：机械设计课程设计计算说明书一、传动方案拟定3二、电动机的选择3三、运动、动力学参数计算5四、传动零件的设计计算6五、轴的设计11六、轴承的选择和计算24七、键连接的校核计算26八、联轴器选择27第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页九、箱体设计28十、减速器附件28十一、密封润滑29十二、设计小结30十三、参考文献31计算过程及计算说明一、传动方案拟定设计二级圆锥-圆柱齿轮减速器工作条件：输送机连续单向运转工作时有轻微震动，空载启动，卷筒效率为0.96；每年按300个工作日计算，使用期限为8年，大修期4年，单班制工作；在专门工厂小批量生产（1）原始数据：运输机工作拉力：F=7KN；带速V=1.10m/s；滚筒直径D=400mm注释及说明第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页二、电动机选择1、电动机类型的选择：Y系列三相异步电动机2、电动机功率选择：（1）工作机所需功率：PW=Tn/9550,因为，把数据带入式子中得n=68.97r/min,所以PW=1800*68.97/9550=13.00kW(2)1）传动装置的总效率：η总=η滚筒×η4轴承×η圆柱齿轮×η2联轴器×η圆锥齿轮=0.96×0.994×0.98×0.992×0.97=0.862)电动机的输出功率：Pd=PW/η总=13.00/0.86F=7KNV=1.10m/sD=400mmPW=13.00kWη总=0.86Pd=15.13kW第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页=15.13kW3、确定电动机转速：计算工作机轴工作转速：nw=60×1000V/πD=60×1000×1.30/π×360=68.97r/min按表14-2推荐的传动比范围，取圆柱齿轮和圆锥齿轮传动的一级减速器传动比范围分别为2~3和3~5，则总传动比范围为I’d=6~15。故电动机转速的可选范围为nd=I’d×nw=（6~15）×68.97=413.8~1034.6r/min符合这一范围的同步转速有750和1000r/min。4、确定电动机型号由上可见，电动机同步转速可选750和1000r/min,可得到两种不同的传动比方案方案电动机型号额定功率Ped/kW电动机转速电动机重量/kg传动装置的传动比同步转速满载转速传动比圆锥传动比圆柱传动比1Y200L1-618.51000970220143.542Y225S-818.575073026610.62.663.99nw=68.97r/min第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页Y225S-8机。电动机的主要参数见下表型号额定功率/kW满载转速nm(r/min)中心高mm轴伸尺寸Y225S-818.573022560*140三、运动参数及动力参数计算计算总传动比及分配各级的传动比1、总传动比：i=nm/nw=730/68.97=10.582、分配各级传动比:取i直=1.52i锥锥齿轮啮合的传动比：i1=0.25i=2.66圆柱齿轮啮合的传动比：i2=i/i1=10.58/2.66=3.991.计算各轴转速（r/min）nI=nm=730n**Expressionisfaulty**=nI/i1=730/2.66=274.4n**Expressionisfaulty**=n**Expressionisfaulty**/i2=274.4/4=68.8nIV=n**Expressionisfaulty**I=68.82.计算各轴的功率（kW）P**Expressionisfaulty**=Pd·η联轴器=15.13×0.99=14.98P**Expressionisfaulty**=P**Expressionisfaulty**·η轴承·η圆锥齿轮=14.98×0.99×0.98=14.3电动机型号Y200L1—6i总=10.6i1=2.66i2=3.99《机械设计学习指导》57页nI=730r/minn**Expressionisfaulty**=274.4r/minn**Expressionisfaulty**=68.8r/minnIV=n**Expressionisfaulty**I=68.8P**Expressionisfaulty**=14.98KwP**Expressionisfaulty**=14.3kWP**Expressionisfaulty**=13.9kWPIV=13.8kW第7页共37页第6页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共37页P**Expressionisfaulty**=P**Expressionisfaulty**·η轴承·η圆柱齿轮=14.3×0.99×0.98=13.9PIV=P*Ⅲη轴承*η联轴器=13.9×0.99×0.99=13.83.计算各轴扭矩（N·m）Td=9550*Pd/nm=9550×15.13/730=198T**Expressionisfaulty**=9550*P**Expressionisfaulty**/n**Expr...
