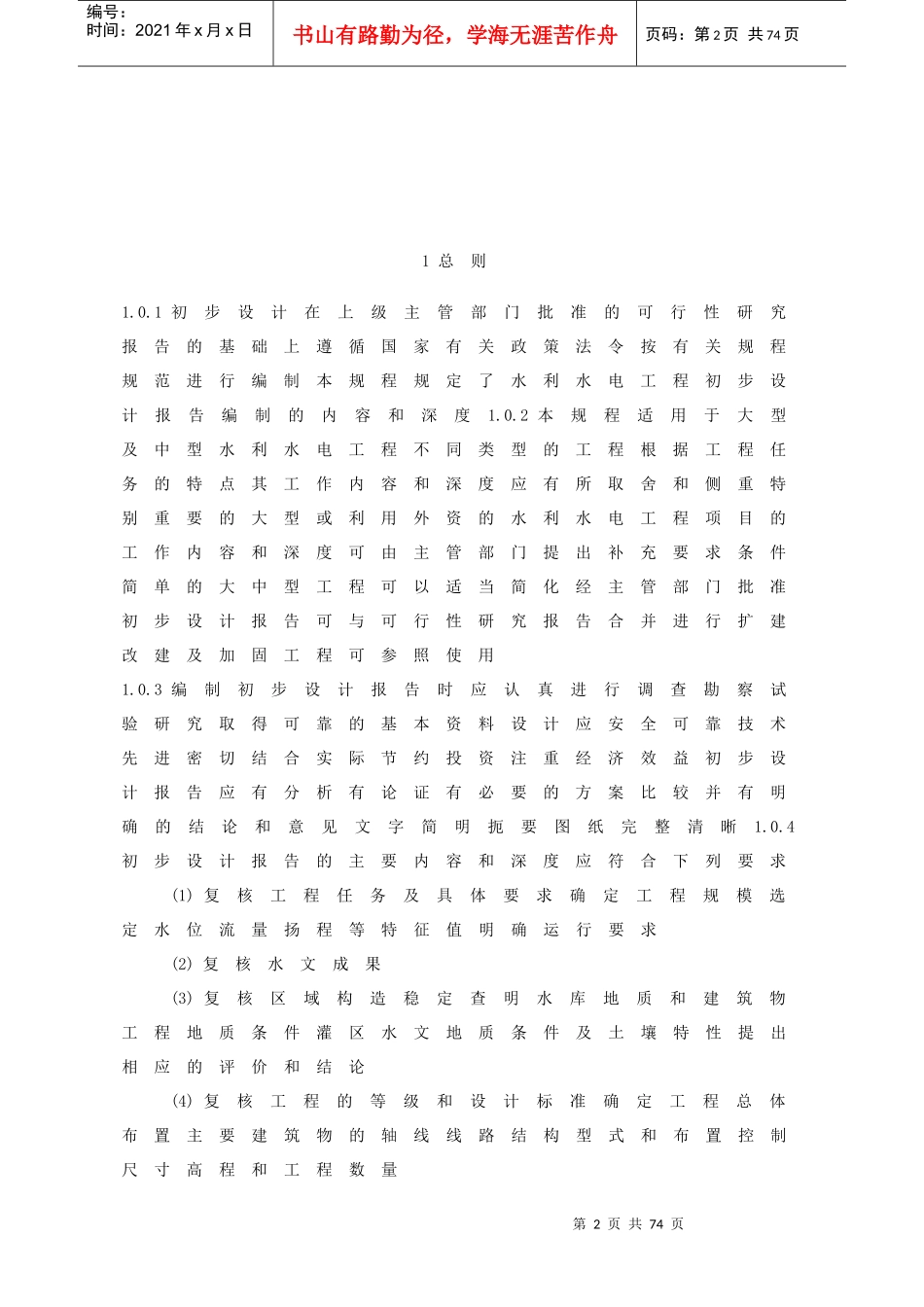

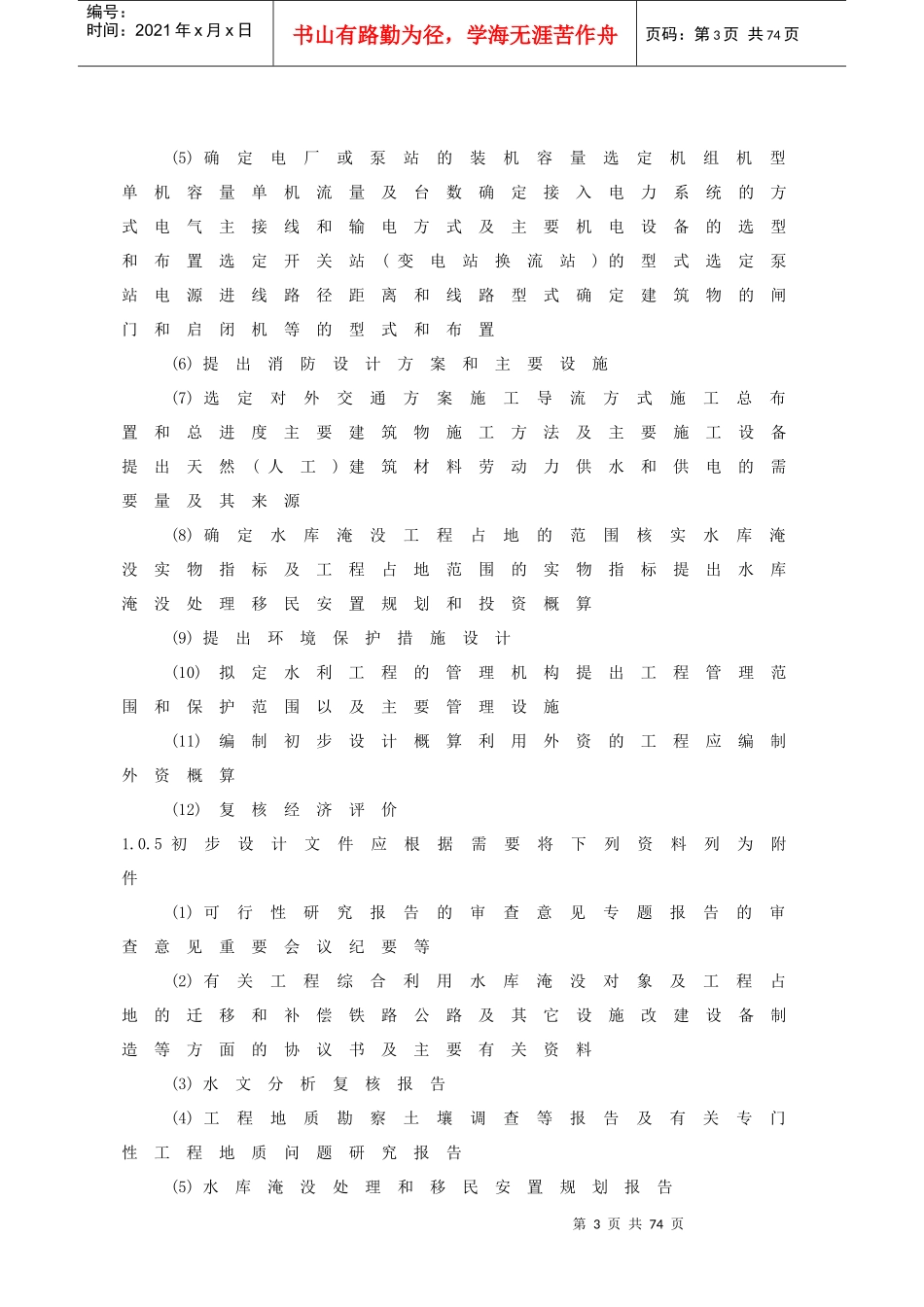

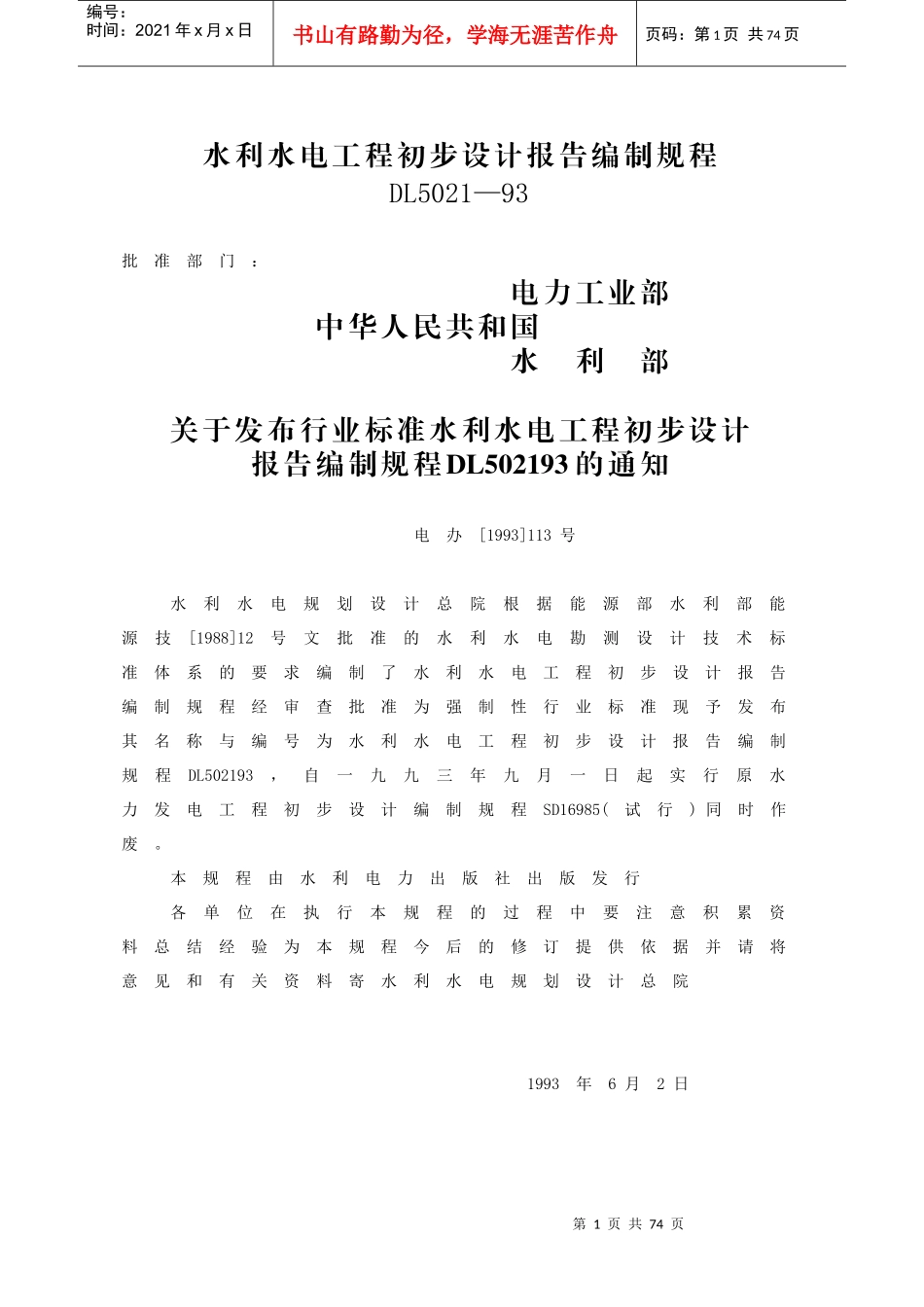

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页水利水电工程初步设计报告编制规程DL5021—93批准部门：电力工业部中华人民共和国水利部关于发布行业标准水利水电工程初步设计报告编制规程DL502193的通知电办[1993]113号水利水电规划设计总院根据能源部水利部能源技[1988]12号文批准的水利水电勘测设计技术标准体系的要求编制了水利水电工程初步设计报告编制规程经审查批准为强制性行业标准现予发布其名称与编号为水利水电工程初步设计报告编制规程DL502193，自一九九三年九月一日起实行原水力发电工程初步设计编制规程SD16985(试行)同时作废。本规程由水利电力出版社出版发行各单位在执行本规程的过程中要注意积累资料总结经验为本规程今后的修订提供依据并请将意见和有关资料寄水利水电规划设计总院1993年6月2日第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页1总则1.0.1初步设计在上级主管部门批准的可行性研究报告的基础上遵循国家有关政策法令按有关规程规范进行编制本规程规定了水利水电工程初步设计报告编制的内容和深度1.0.2本规程适用于大型及中型水利水电工程不同类型的工程根据工程任务的特点其工作内容和深度应有所取舍和侧重特别重要的大型或利用外资的水利水电工程项目的工作内容和深度可由主管部门提出补充要求条件简单的大中型工程可以适当简化经主管部门批准初步设计报告可与可行性研究报告合并进行扩建改建及加固工程可参照使用1.0.3编制初步设计报告时应认真进行调查勘察试验研究取得可靠的基本资料设计应安全可靠技术先进密切结合实际节约投资注重经济效益初步设计报告应有分析有论证有必要的方案比较并有明确的结论和意见文字简明扼要图纸完整清晰1.0.4初步设计报告的主要内容和深度应符合下列要求(1)复核工程任务及具体要求确定工程规模选定水位流量扬程等特征值明确运行要求(2)复核水文成果(3)复核区域构造稳定查明水库地质和建筑物工程地质条件灌区水文地质条件及土壤特性提出相应的评价和结论(4)复核工程的等级和设计标准确定工程总体布置主要建筑物的轴线线路结构型式和布置控制尺寸高程和工程数量第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页(5)确定电厂或泵站的装机容量选定机组机型单机容量单机流量及台数确定接入电力系统的方式电气主接线和输电方式及主要机电设备的选型和布置选定开关站(变电站换流站)的型式选定泵站电源进线路径距离和线路型式确定建筑物的闸门和启闭机等的型式和布置(6)提出消防设计方案和主要设施(7)选定对外交通方案施工导流方式施工总布置和总进度主要建筑物施工方法及主要施工设备提出天然(人工)建筑材料劳动力供水和供电的需要量及其来源(8)确定水库淹没工程占地的范围核实水库淹没实物指标及工程占地范围的实物指标提出水库淹没处理移民安置规划和投资概算(9)提出环境保护措施设计(10)拟定水利工程的管理机构提出工程管理范围和保护范围以及主要管理设施(11)编制初步设计概算利用外资的工程应编制外资概算(12)复核经济评价1.0.5初步设计文件应根据需要将下列资料列为附件(1)可行性研究报告的审查意见专题报告的审查意见重要会议纪要等(2)有关工程综合利用水库淹没对象及工程占地的迁移和补偿铁路公路及其它设施改建设备制造等方面的协议书及主要有关资料(3)水文分析复核报告(4)工程地质勘察土壤调查等报告及有关专门性工程地质问题研究报告(5)水库淹没处理和移民安置规划报告第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页(6)工程永久占地处理报告(7)水工模型试验报告及其它试验研究报告(8)机电金属结构设备专题论证报告(9)其他专题报告1.0.6初步设计报告应按本规程第2章至第13章规定进行编制将综合说明列为第一章依次编排2综合说明2.0.1绪言简述工程地理位置工程任务兴建缘由可行性研究报告的主要结论上级主管部门的审批意见勘测设计工作过程以及有关部门及地方达成的协议2.0.2水文简述工程所在地区的自然概况包括地理位置...
