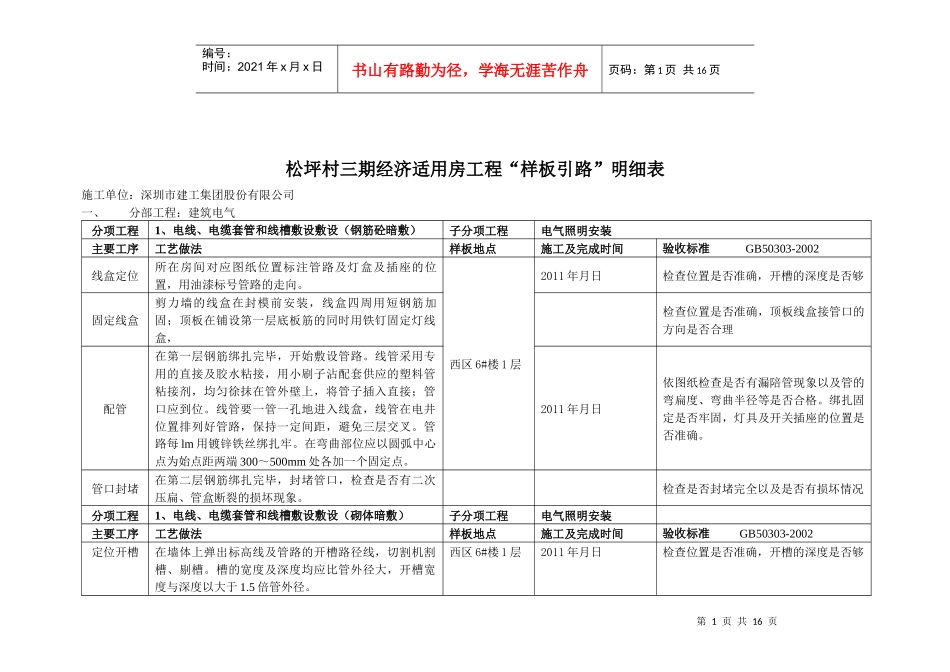

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页松坪村三期经济适用房工程“样板引路”明细表施工单位：深圳市建工集团股份有限公司一、分部工程：建筑电气分项工程1、电线、电缆套管和线槽敷设敷设（钢筋砼暗敷）子分项工程电气照明安装主要工序工艺做法样板地点施工及完成时间验收标准GB50303-2002线盒定位所在房间对应图纸位置标注管路及灯盒及插座的位置，用油漆标号管路的走向。西区6#楼1层2011年月日检查位置是否准确，开槽的深度是否够固定线盒剪力墙的线盒在封模前安装，线盒四周用短钢筋加固；顶板在铺设第一层底板筋的同时用铁钉固定灯线盒，检查位置是否准确，顶板线盒接管口的方向是否合理配管在第一层钢筋绑扎完毕，开始敷设管路。线管采用专用的直接及胶水粘接，用小刷子沾配套供应的塑料管粘接剂，均匀徐抹在管外壁上，将管子插入直接；管口应到位。线管要一管一孔地进入线盒，线管在电井位置排列好管路，保持一定间距，避免三层交叉。管路每lm用镀锌铁丝绑扎牢。在弯曲部位应以圆弧中心点为始点距两端300～500mm处各加一个固定点。2011年月日依图纸检查是否有漏陪管现象以及管的弯扁度、弯曲半径等是否合格。绑扎固定是否牢固，灯具及开关插座的位置是否准确。管口封堵在第二层钢筋绑扎完毕，封堵管口，检查是否有二次压扁、管盒断裂的损坏现象。检查是否封堵完全以及是否有损坏情况分项工程1、电线、电缆套管和线槽敷设敷设（砌体暗敷）子分项工程电气照明安装主要工序工艺做法样板地点施工及完成时间验收标准GB50303-2002定位开槽在墙体上弹出标高线及管路的开槽路径线，切割机割槽、剔槽。槽的宽度及深度均应比管外径大，开槽宽度与深度以大于1.5倍管外径。西区6#楼1层2011年月日检查位置是否准确，开槽的深度是否够第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页安装盒管先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆凝固后，再接短管入盒、箱。2011年月日检查线盒的位置是否正确端正，在同一房间的接线盒标高是否一至，套管的保护层＜15mm。分项工程照明配电箱(盘)安装（暗装）子分项工程电气照明安装主要工序工艺做法样板地点施工及完成时间验收标准GB50303-2002留洞定位在土建砌砖时根据配电箱尺寸在图纸对应位置留洞，洞口比配电箱大5-8cm。西区6#楼1层2011年月日检查位置标高是否正确，洞口大小、深度是否合适箱体安装控制好抹灰层厚度及标高，开始前，清除散落洞口的杂物，再用水将洞口周边淋湿，采用砂浆固定箱体，箱体的背面及两侧要用砂浆填饱满。箱的上方有管进箱的位置预留出来，待接完管后作二次封堵。2011年月日检查箱的位置是否正确、平面高度是否与抹灰面平齐、有无吊角、砂浆填缝是否饱满等缺陷。箱体接管水泥砂浆凝固后，接管入箱，箱管连接处必须采用杯梳连接，入箱的管连接完后，进行抹灰封堵。检查接管时有无因管的应力使箱松动移位等情况。管缝所填砂浆是否饱满。分项工程导线连接和线路电气试验，普通灯具、开关、插座安装。子分项工程电气照明安装主要工序工艺做法样板地点施工及完成时间验收标准GB50303-2002穿线、接头采用钢丝引路，。先将钢丝的一端弯成不封口的圆圈，穿过套管，然后利用钢丝带电线，电线在线盒内预留10~15cm的余量。接头：削去导线的绝缘层，不要碰伤线芯，将线芯紧紧地绞在一起，导线连接一般采用绞接、缠卷连接等方式。缠卷的圈数不少于5圈。西区6#楼1层2011年月日检查同一交流回路的导线必须穿于同一管内，不同回路、的导线，不得穿入同一管内。导线的连接处不得增加电阻值，不得降低导线的机械强度。导线包扎用橡胶（或粘塑料）绝缘带从导线接头处始端的完好绝缘层开始，缠绕1～2个绝缘带幅宽度，再以半幅宽度重叠进行缠绕。在包扎过程中应尽可能的收紧绝缘带。最后在绝缘层上缠检查导线的包扎是否严密，包扎的厚度是否够，包扎处不能降低绝缘强度。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
