机电传动课程报告《M7130平面磨床电气控制系统改进》VIP免费

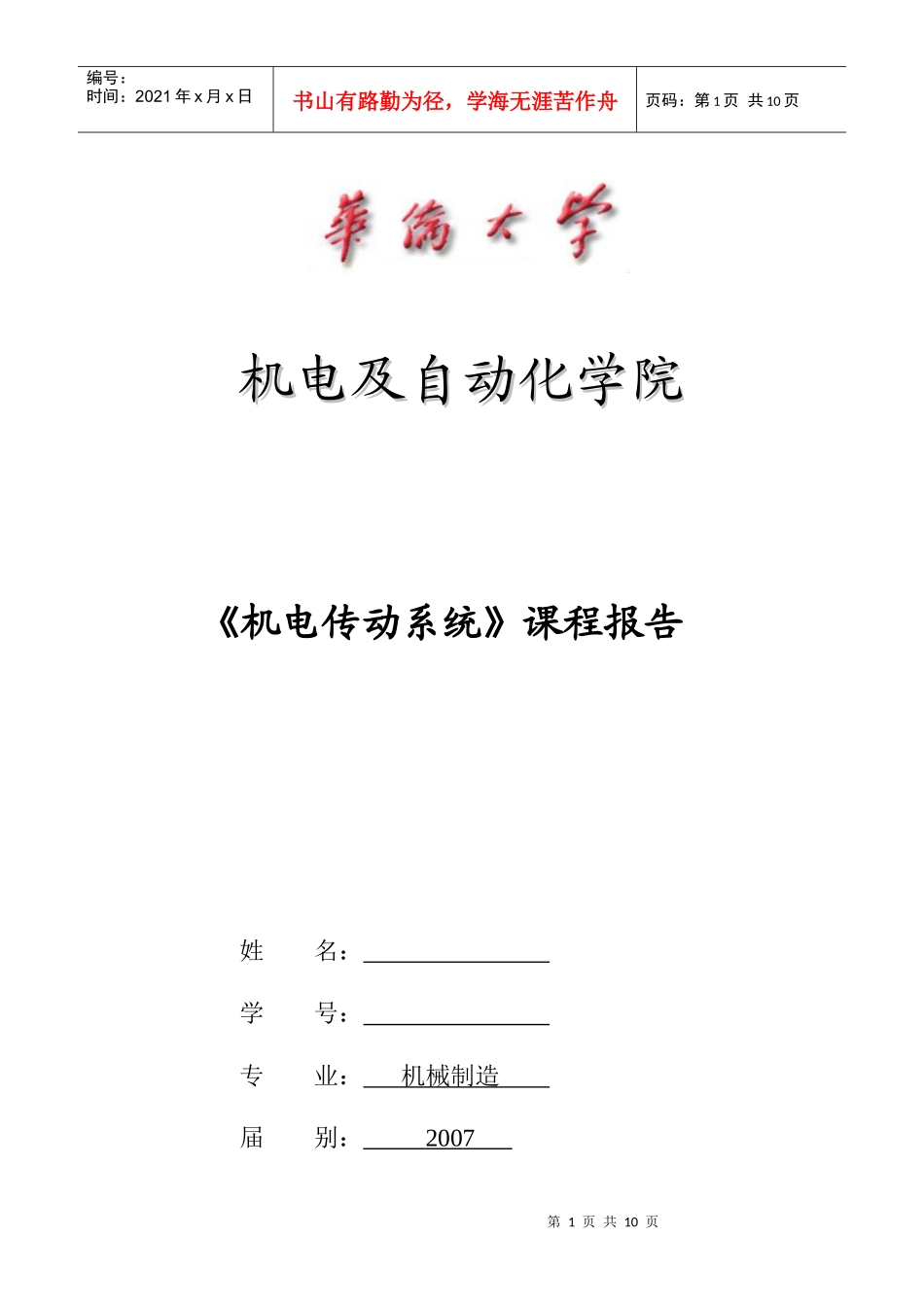

机电传动课程报告《M7130平面磨床电气控制系统改进》_第1页
1/10

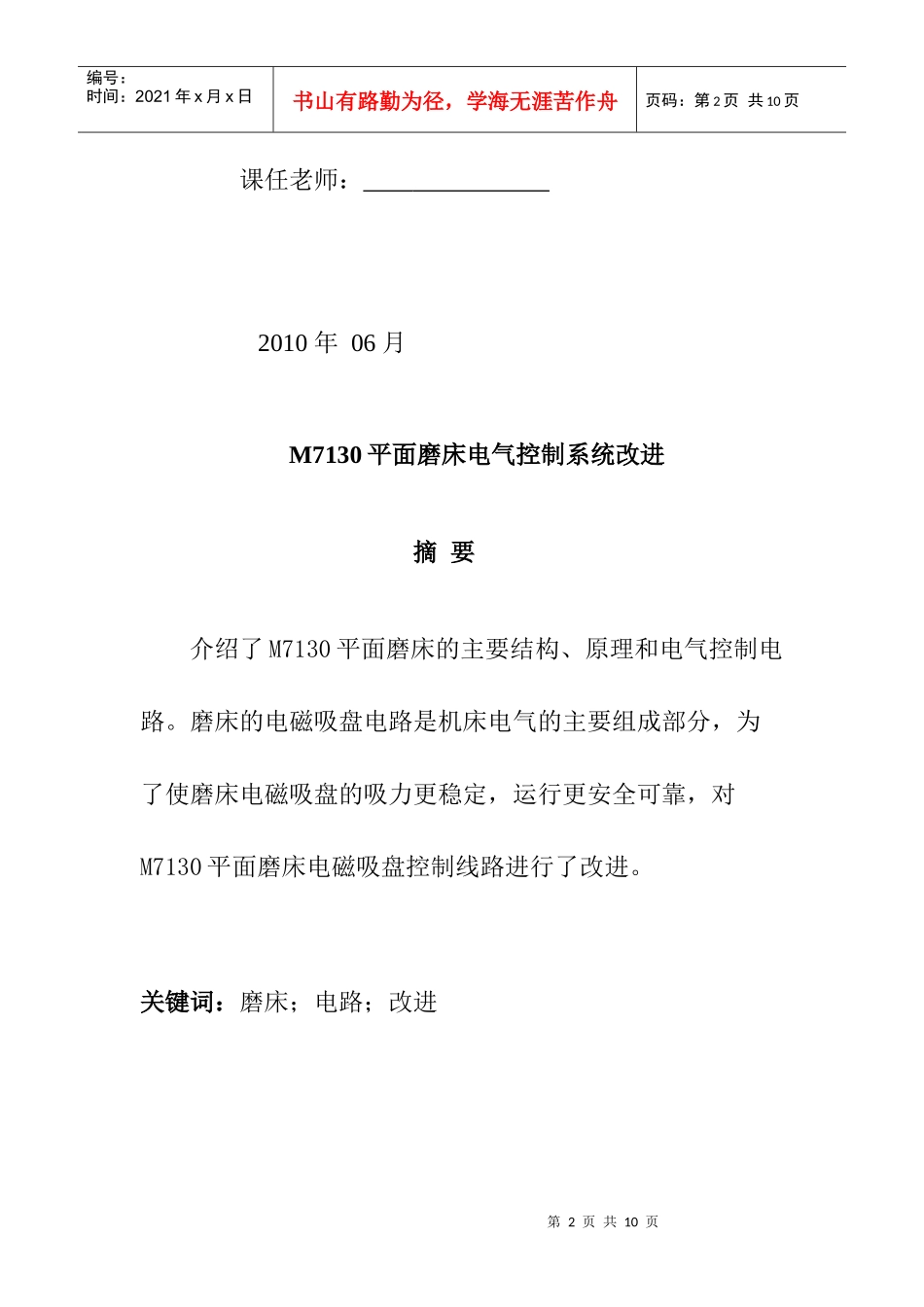

机电传动课程报告《M7130平面磨床电气控制系统改进》_第2页
2/10

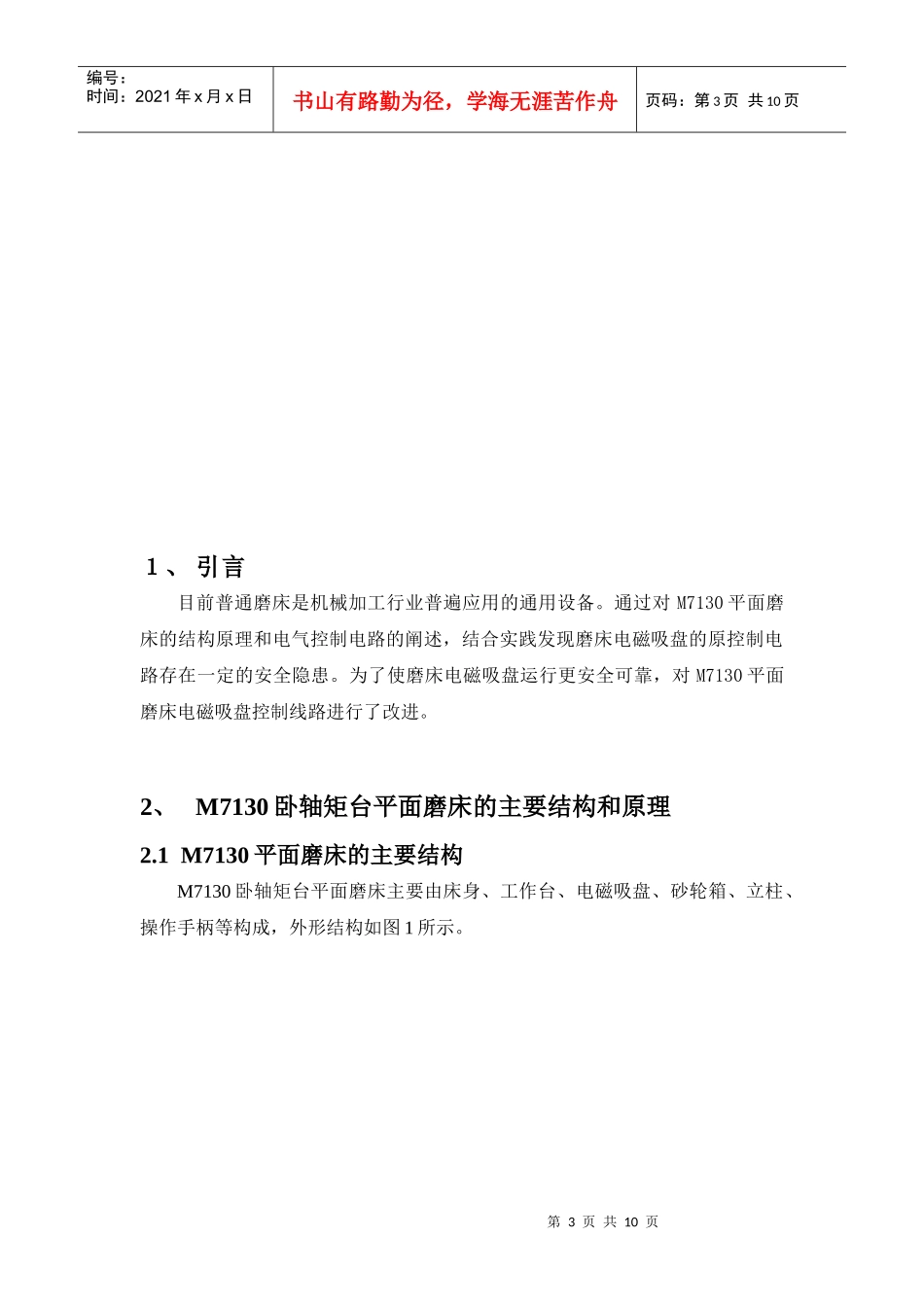

机电传动课程报告《M7130平面磨床电气控制系统改进》_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页机电及自动化学院机电及自动化学院《机电传动系统》课程报告姓名:学号:专业:机械制造届别:2007第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页课任老师:2010年06月M7130平面磨床电气控制系统改进摘要介绍了M7130平面磨床的主要结构、原理和电气控制电路。磨床的电磁吸盘电路是机床电气的主要组成部分,为了使磨床电磁吸盘的吸力更稳定,运行更安全可靠,对M7130平面磨床电磁吸盘控制线路进行了改进。关键词:磨床;电路;改进第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页1、引言目前普通磨床是机械加工行业普遍应用的通用设备。通过对M7130平面磨床的结构原理和电气控制电路的阐述,结合实践发现磨床电磁吸盘的原控制电路存在一定的安全隐患。为了使磨床电磁吸盘运行更安全可靠,对M7130平面磨床电磁吸盘控制线路进行了改进。2、M7130卧轴矩台平面磨床的主要结构和原理2.1M7130平面磨床的主要结构M7130卧轴矩台平面磨床主要由床身、工作台、电磁吸盘、砂轮箱、立柱、操作手柄等构成,外形结构如图1所示。第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页图1卧轴卧台平面磨床外形结构图1—立柱;2—滑座;3—砂轮箱;4—电磁吸盘;5—工作台;6—床身2.2M7130平面磨床的原理工作台上装有电磁吸盘,用以吸持工件。工作台在床身导轨上作往复运动(纵向运动)。固定在床身上的立柱上带有导轨,滑座在立柱导轨上作垂直运动;而砂轮箱在滑座的导轨上作水平运动(横向运动),砂轮箱内装有电动机,电动机带动砂轮作旋转运动。平面磨床在加工工件过程中,砂轮的旋转运动是主运动,工作台往复运动为纵向进给运动,滑座带动砂轮箱沿立柱导轨的运动为垂直进给运动,砂轮箱沿滑座导轨的运动为横向进给运动。工作时,砂轮旋转,同时工作台带动工件右移(如图2所示),工件被磨削。然后工作台带动工件快速左移,砂轮向前作进给运动,工作台再次右移,工件上新的部位被磨削。这样不断重复,直至整个待加工平面都被磨削。第5页共10页第4页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共10页图2矩形工作台平面磨床工作图1—砂轮;2—主运动;3—纵向进给运动;4—工作台;5—横向进给运动;6—垂直进给运动3、M7130卧轴矩台平面磨床电气控制原理图3为M7130型平面磨床电气控制线路图。图3M7130型平面磨床电气控制电路图3.1主电路分析主电路有三台电动机,M1为砂轮电动机,M2为冷却泵电动机,M3为液压泵电动机。M1由接触器KM1控制。插上插销X1后,M2将与M1同时启动和停止;不用冷却液时,可将插销X1拔掉。M3由接触器KM2控制。三台电动机共用熔断器FU1作短路保护,M1和M2用热继电器FR1作长期过载保护,M3用热继电器FR2作长期过载保护。第6页共10页第5页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共10页3.2电动机控制电路分析控制电路可分为电动机控制电路和电磁吸盘控制电路两部分。由控制按钮SB1、SB2与接触器KM1构成砂轮电动机M1的单向旋转直接启动控制电路;由控制按钮SB3、SB4与KM2构成液压泵电动机单向旋转直接启动控制电路。这两台电动机的启动和停止都可独立进行。但想要启动电动机,只要在转换开关SA2的触点SA2(6—8)闭合,或欠电流继电器KA的常闭触点KA(6—8)闭合的条件下方可实现。3.3电磁吸盘控制电路的分析电磁吸盘又称电磁工作台,是平面磨床的重要组成部分。它用以吸持工件,代替装夹工件,便于砂轮进行磨削。电磁吸盘的结构如图4所示,它由盘体、线圈、盖板三部分构成。盘体由铸钢制成,在其中部凸起的心体A上绕有线圈。钢制盖板中有非磁性材料制成的隔磁层,当线圈通电时,磁力线不能通过隔磁层,而只能通过放在盖板上面的工件构成闭合磁路,从而使工件被吸牢在盖板上。图4只是电磁吸盘的一部分,电磁吸盘由许多同样的部分构成,使得工件放在盖板上的任何地方都能被...
