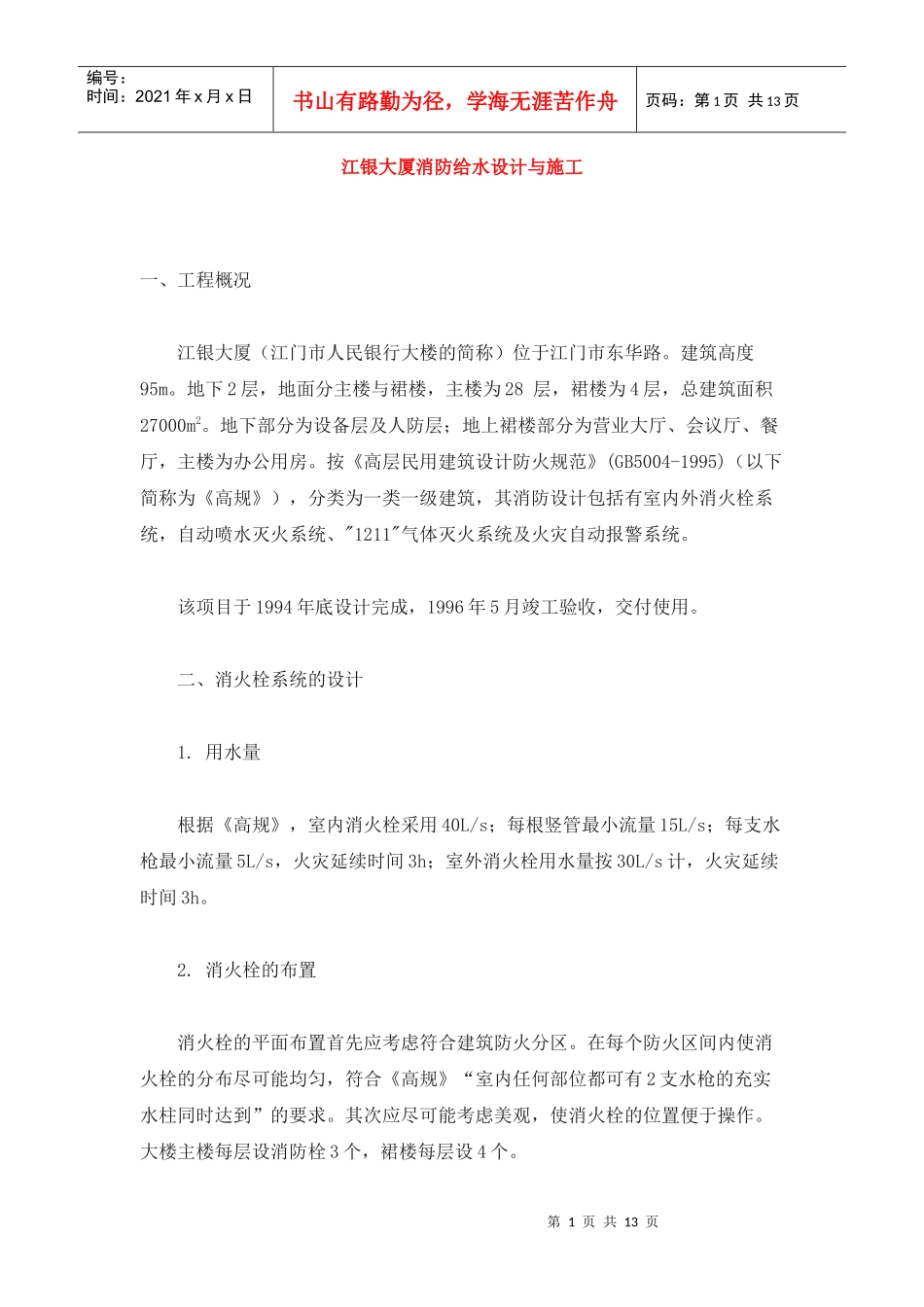

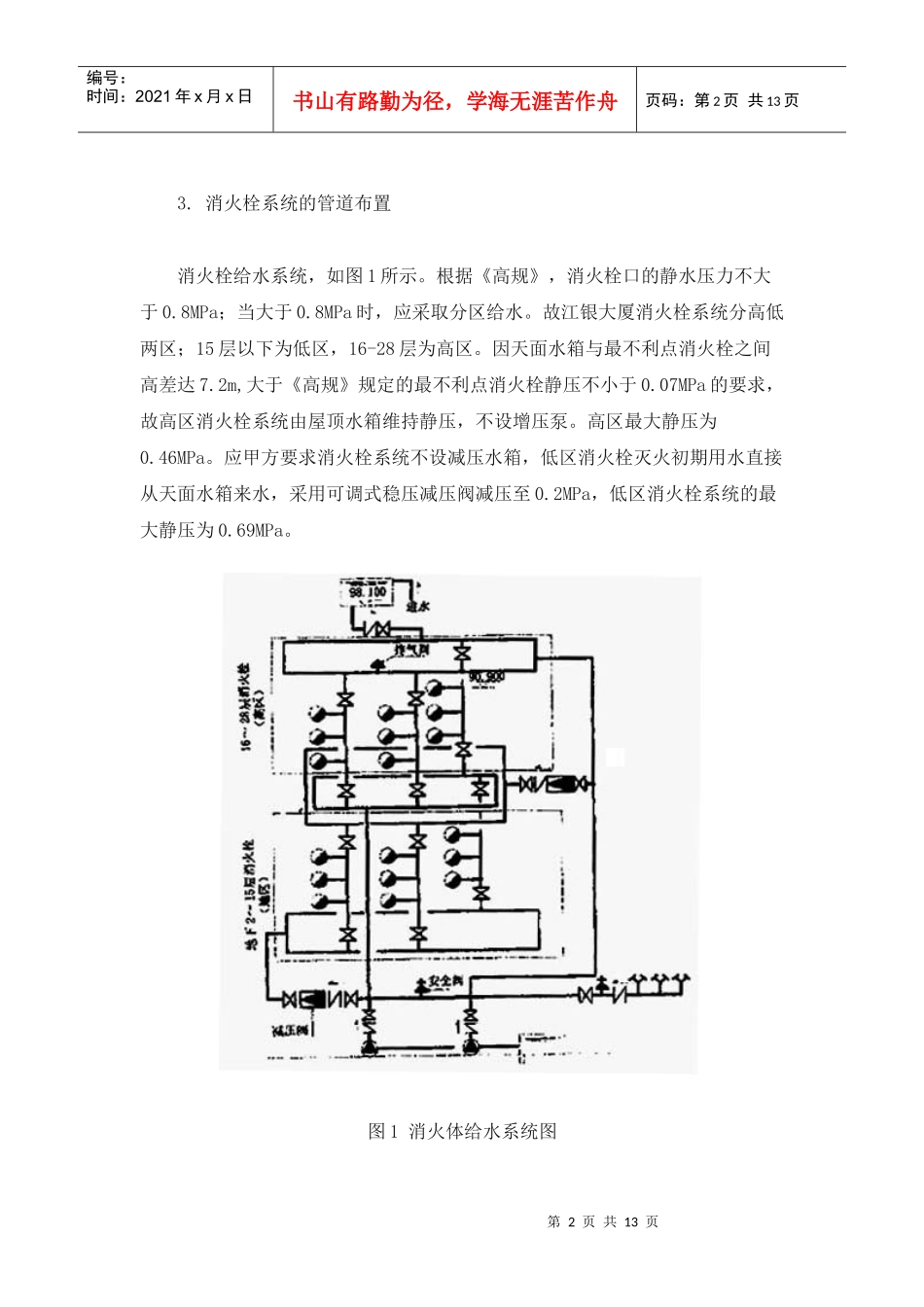

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页江银大厦消防给水设计与施工一、工程概况江银大厦（江门市人民银行大楼的简称）位于江门市东华路。建筑高度95m。地下2层，地面分主楼与裙楼，主楼为28层，裙楼为4层，总建筑面积27000m2。地下部分为设备层及人防层；地上裙楼部分为营业大厅、会议厅、餐厅，主楼为办公用房。按《高层民用建筑设计防火规范》(GB5004-1995)（以下简称为《高规》），分类为一类一级建筑，其消防设计包括有室内外消火栓系统，自动喷水灭火系统、"1211"气体灭火系统及火灾自动报警系统。该项目于1994年底设计完成，1996年5月竣工验收，交付使用。二、消火栓系统的设计1.用水量根据《高规》，室内消火栓采用40L/s；每根竖管最小流量15L/s；每支水枪最小流量5L/s，火灾延续时间3h；室外消火栓用水量按30L/s计，火灾延续时间3h。2.消火栓的布置消火栓的平面布置首先应考虑符合建筑防火分区。在每个防火区间内使消火栓的分布尽可能均匀，符合《高规》“室内任何部位都可有2支水枪的充实水柱同时达到”的要求。其次应尽可能考虑美观，使消火栓的位置便于操作。大楼主楼每层设消防栓3个，裙楼每层设4个。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页3.消火栓系统的管道布置消火栓给水系统，如图1所示。根据《高规》，消火栓口的静水压力不大于0.8MPa；当大于0.8MPa时，应采取分区给水。故江银大厦消火栓系统分高低两区；15层以下为低区，16-28层为高区。因天面水箱与最不利点消火栓之间高差达7.2m,大于《高规》规定的最不利点消火栓静压不小于0.07MPa的要求，故高区消火栓系统由屋顶水箱维持静压，不设增压泵。高区最大静压为0.46MPa。应甲方要求消火栓系统不设减压水箱，低区消火栓灭火初期用水直接从天面水箱来水，采用可调式稳压减压阀减压至0.2MPa，低区消火栓系统的最大静压为0.69MPa。图1消火体给水系统图第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页为保证供水安全性，高低区消防栓管道在水平与垂直方面成环，构成空间立体环网。消火栓系统阀门按以下三个原则设置：1)保证系统安全可靠；2)尽量减少阀门数目；3)便于操作，即做到检修时，关闭阀门最少。在设计中将阀门均垂直设于立管上，这样在检修时只需关闭两个阀门即可以停水检修。4.消火栓系统的减压措施判断消火栓系统是否超压主要表现在两方面：一是消火栓口所承受的静压是否超过0.8MPa,如果超压则必须对消火栓系统进行分区；二是看消火栓口处的出水压力（动压）是否大于0.5MPa，如果超压则在消火栓口设减压孔板。江银大厦消防系统采用的减压阀为可调式稳压减压阀，这种减压阀既减静压又减动压，出口压力可以调控，不会因主阀上游进口压力变化而改变，亦不会因主阀下游出口用水量变化而改变其出口压力。高层民用建筑消火栓前减压孔板的确定有两种工况，即：灭火初期消防水箱由上而下供水工况和消火栓泵启动后从泵房向上供水工况。究竟采用何种工况来确定减压孔板孔径，应通过计算比较两种工况得出结果。江银大厦的消火栓系统设计中以水泵供水工况为主来判断减压界限层并计算减压值和孔板型号，再以水箱供水工况进行校核。这是因为消防水泵的扬程要比天面水箱的静压大，故按水泵供水工况确定的减压孔板孔径在天面水箱供水时肯定能满足减压要求。但为防止出现某些楼层可能会因按照水泵供水工况而确定的减压孔板在水箱供水工况下减压过多而造成压力不足的情况，故需对水箱供水工况进行校核。这样就确保了消防水箱在火灾初期的供水时间不短于10min，符合《高规》对减压的要求。5消火栓系统安全阀和排气阀的设置第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页消火栓灭火系统的通水前及检修放水后，空气将不可避免地进入消防管道中。如果不将管道中空气排放掉，则部分管道空间将被空气占据。对于消防管道中空气的排放，一般的作法是在管道通水时打开一部分消防栓阀门，靠水将空气从阀门顶出。但这种做法...
