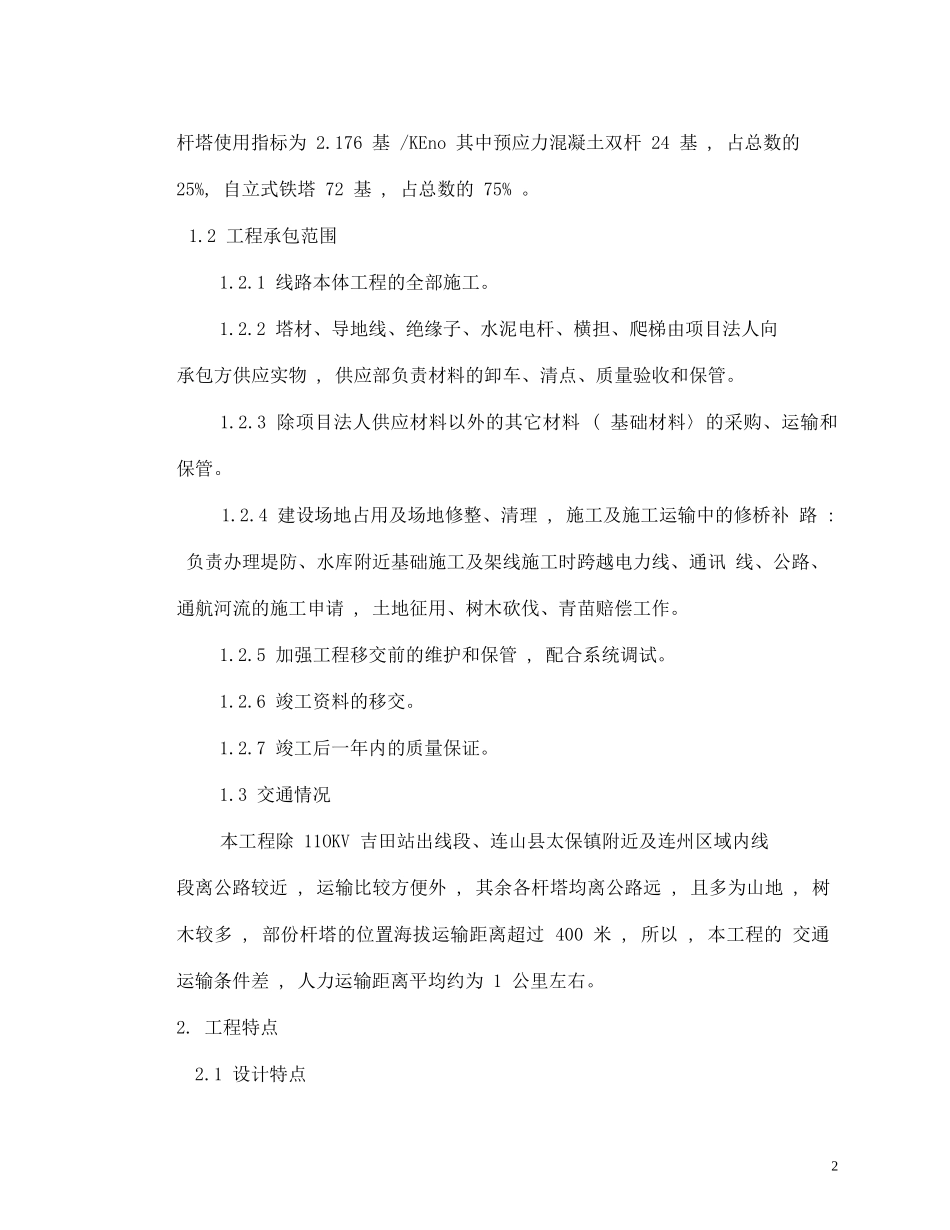

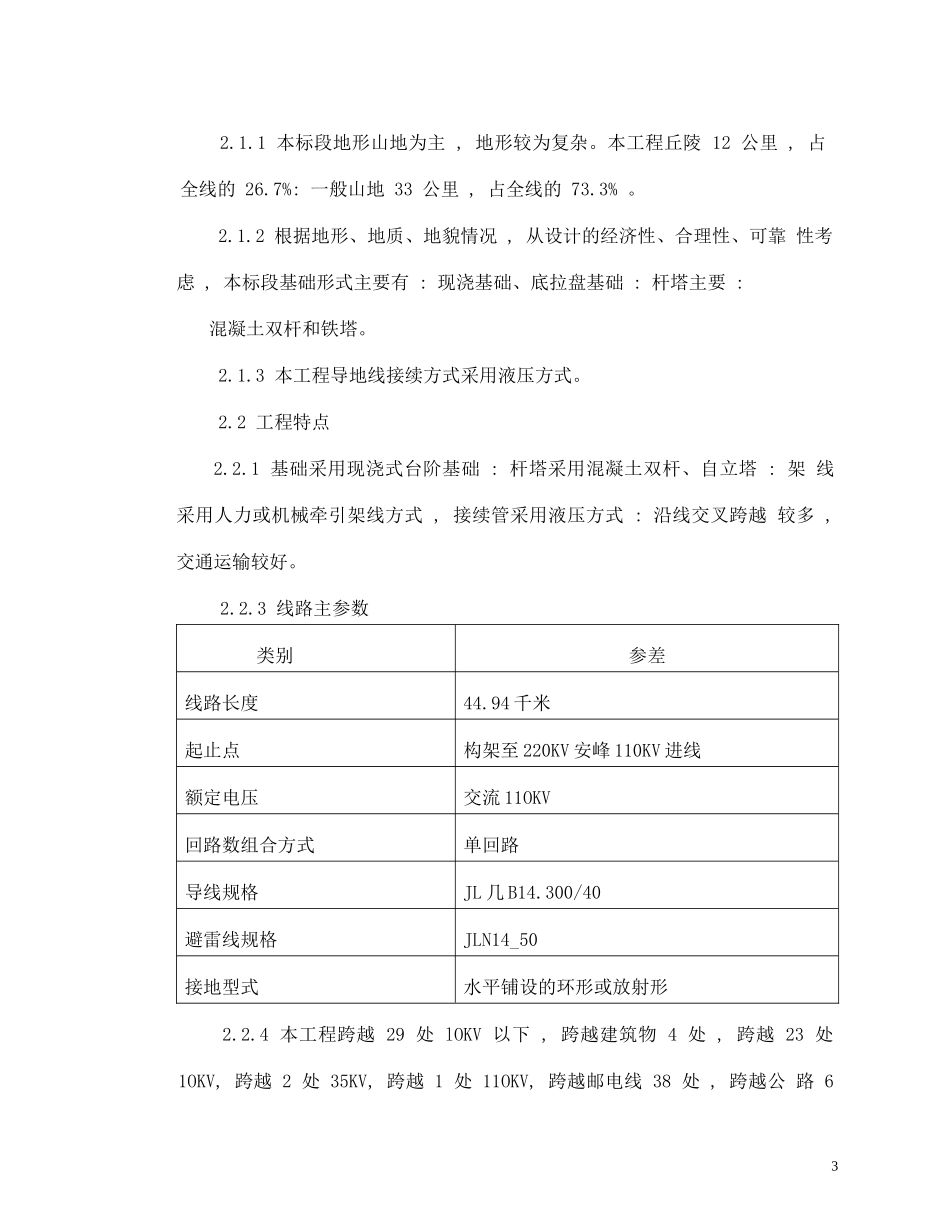

施工组织设计一、工程概况及特点1.工程概况1、本工程为110千伏吉田至安峰II回输电线路工程,自11OKV吉田站构架出线至22OKV安峰11OKV进线构架止。因II回出线为I回线路前进方向右侧,为避免两回线路出现交叉跨越现象,利用吉田至安峰I回第二基转角塔及135#塔进行调线,本工程连南至连州线路段走廊基本与I回线路平行,线路架设至吉田I回135号双回路塔后,沿现有双回线路架设至22OKV安峰变电站,II回使用线路方向左侧横担,I回调至右侧横担。线路全长44.94KM,全线设转角23处,直线起始点距离41.25KM,曲折系数1.21。2、本工程为新增II困线路,按选线路径及变电站现有构架布置,需作两次调线处理,第一次为I回第二基转角塔处,第二次为I回第135号双回路转角处(见变电站构架安排说明)。3、本工程的导线规格选用且儿B14·300/40铝包钢芯铝绞线,地线选用几B14·50铝包钢绞线。4、因本期工程选用的导线规格为凡几B14·300/40铝包钢芯铝绞线,原有I回的导线为规格为LG睬,240/40钢芯铝绞线,因此需对调线段的导线进行更换,即在吉田变电站出线N0·N9A架设LGIX-240/40钢芯铝绞线,原I回构架至N9B的导线更换为江尼B14·300/40铝包钢芯铝绞线,吉田至安峰I回线在运行编号135号塔调至右侧横担；5、本线路混合使用预应力混凝土双杆和铁塔。全线新建杆塔96基,1杆塔使用指标为2.176基/KEno其中预应力混凝土双杆24基,占总数的25%,自立式铁塔72基,占总数的75%。1.2工程承包范围1.2.1线路本体工程的全部施工。1.2.2塔材、导地线、绝缘子、水泥电杆、横担、爬梯由项目法人向承包方供应实物,供应部负责材料的卸车、清点、质量验收和保管。1.2.3除项目法人供应材料以外的其它材料(基础材料〉的采购、运输和保管。1.2.4建设场地占用及场地修整、清理,施工及施工运输中的修桥补路:负责办理堤防、水库附近基础施工及架线施工时跨越电力线、通讯线、公路、通航河流的施工申请,土地征用、树木砍伐、青苗赔偿工作。1.2.5加强工程移交前的维护和保管,配合系统调试。1.2.6竣工资料的移交。1.2.7竣工后一年内的质量保证。1.3交通情况本工程除11OKV吉田站出线段、连山县太保镇附近及连州区域内线段离公路较近,运输比较方便外,其余各杆塔均离公路远,且多为山地,树木较多,部份杆塔的位置海拔运输距离超过400米,所以,本工程的交通运输条件差,人力运输距离平均约为1公里左右。2.工程特点2.1设计特点22.1.1本标段地形山地为主,地形较为复杂。本工程丘陵12公里,占全线的26.7%:一般山地33公里,占全线的73.3%。2.1.2根据地形、地质、地貌情况,从设计的经济性、合理性、可靠性考虑,本标段基础形式主要有:现浇基础、底拉盘基础:杆塔主要:混凝土双杆和铁塔。2.1.3本工程导地线接续方式采用液压方式。2.2工程特点2.2.1基础采用现浇式台阶基础:杆塔采用混凝土双杆、自立塔:架线采用人力或机械牵引架线方式,接续管采用液压方式:沿线交叉跨越较多,交通运输较好。2.2.3线路主参数类别参差线路长度44.94千米起止点构架至220KV安峰110KV进线额定电压交流11OKV回路数组合方式单回路导线规格JL几B14.300/40避雷线规格JLN14_50接地型式水平铺设的环形或放射形2.2.4本工程跨越29处lOKV以下,跨越建筑物4处,跨越23处1OKV,跨越2处35KV,跨越1处11OKV,跨越邮电线38处,跨越公路63处,跨越不通航河流11处。2.2.5杆塔一览表序号杆塔呼称高基数总计型号（m）小计计合H616.81424242H619.873H818.634ZB113.035ZB116.04146ZB125.047ZB130.038ZB213.069ZB216.0310ZB219.0211ZB225.072212ZB230.0213ZB236.O29614ZB3B13.0215ZB3B16.0216ZB3B22.01417ZB3B25.031018ZB3B31.027219ZB416.0320ZB419.0121ZB422.01722ZB425.0223JG118.02224JG212.0125JG215.01326JG218.0127JG312.028JG315.O429JG318.01830JG324.0231GJ114.511729632GJ214.5333GJ217525项目经理钟涛一队队长：李树智技术：刘志喜安全：杨英辉质量：徐博人数：27二队队长：张晖技术：纪守敏安全：周永郝质量：贺晶晶人数：23三队队长：张奎海技术：杨利安全：李艳涛质量：邢伟人数：25运输队队长：贺永英安全：马月人数：10经营部崔利华工程部赵宇二、工程现场组织机构1.工程组织机构为实现本工程的经济效益管理目标,并达...
