某畜产通风、空调工程施工组织设计VIP免费

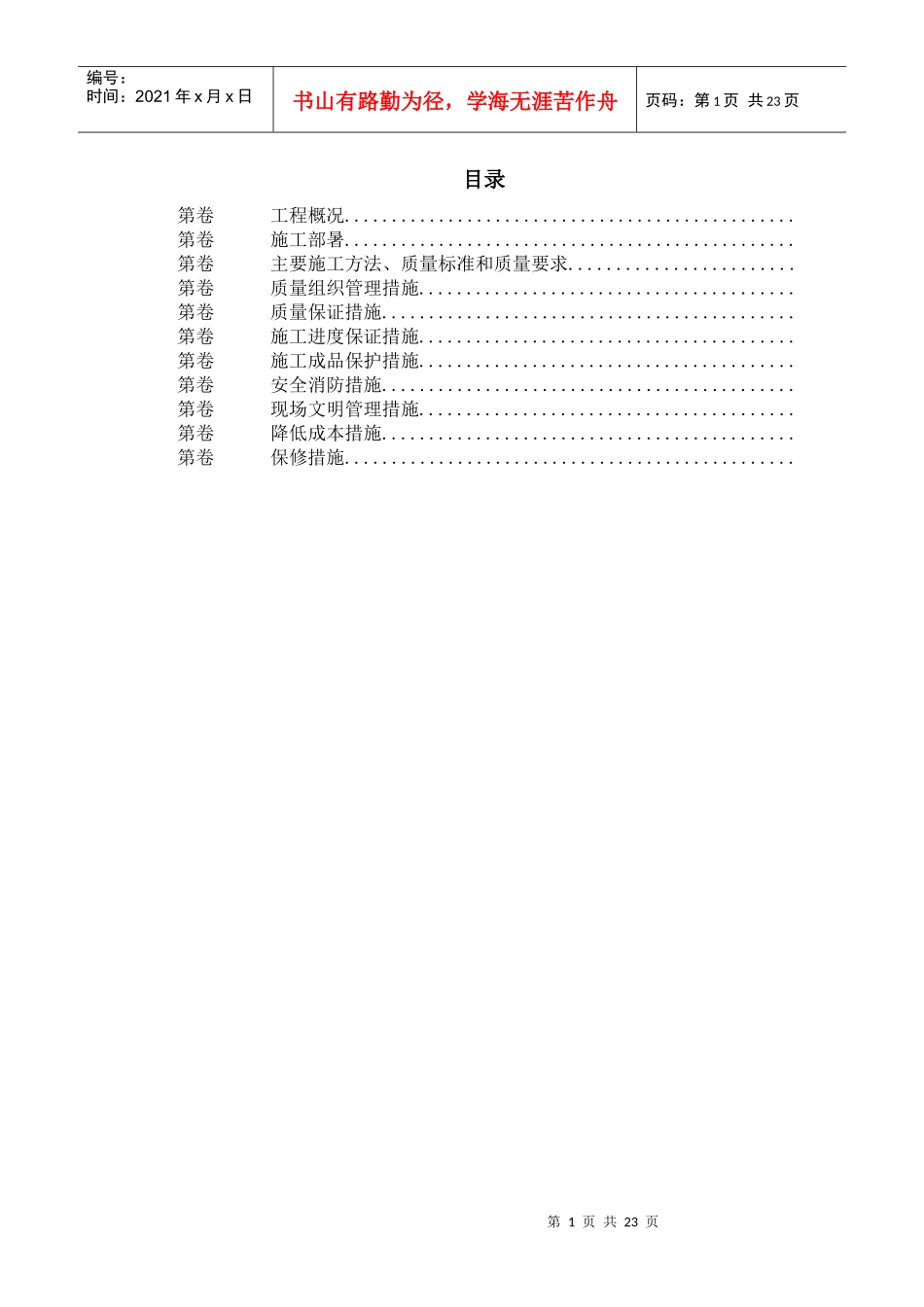

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页目录第卷工程概况................................................第卷施工部暑................................................第卷主要施工方法、质量标准和质量要求........................第卷质量组织管理措施........................................第卷质量保证措施............................................第卷施工进度保证措施........................................第卷施工成品保护措施........................................第卷安全消防措施............................................第卷现场文明管理措施........................................第卷降低成本措施............................................第卷保修措施................................................第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页工程概况.建筑、安装概况建筑概况本工程为某畜产高档商住楼，位于北京某路，总建筑面积万平方米。地下四层，地上二十五层；建设单位：北京某房地产开发有限公司。设计单位：北京某建筑设计有限公司。监理单位：某建设监理公司。安装概况1.2.1空调冷热源：冷源：由设在地下四层冷冻机房内台离心冷水机组提供度冷冻水，总冷负荷为。热源：由室外引入市政热力一次水，在地下四层设换热站，提供度空调温水，总热负荷为。1.2.2空调水系统：冷冻水系统：空调冷热媒水系统，均采用两级泵系统，一级泵为定流量泵，二级泵为多台泵并联，变频运行，系统工作压力。空调冷热水系统为分区两管制与四管制系统并用，对不同区域分别提供冷热媒。空调系统的竖向压力为一个区，冷暖系统采用膨胀水箱定压，热水系统由热力站压力罐定压。冷却水系统：冷却水供回水温度为度，采用电子水处理，冷却水补水采用自来水。1.2.3空调风系统：酒店客房、管理用房为风机盘管加新风系统；大堂、剧场、多功能厅、餐厅等为空气系统；游泳池为全新风系统；首层大门为热风幕。写字楼办公层为风机盘管加新风系统；商业、餐饮等为空气系统；首层大门为热风幕。1.2.4空调自控系统冷水机组采用计算机控制，机组设备间管路采用并联，同类设备间可实现时序控制及相互备用。冷冻水二次泵运行采用流量控制，变频采用压差控制。定风量空调箱空调管路上设电动阀，根据内外温度调节新回风比。风机盘管风路上设三速开关，水路上设电动二通阀，由温控器控制二通阀。冷却塔供回水设旁通阀，出水管设温度传感器，根据水温控制阀门。1.2.5通风系统本工程部分房间设机械通风系统，夏季通风温度为。通风换气量根据各房间需要确定。餐厅厨房油烟采用静电除油器处理后排入大气。1.2.6保温吊顶内及管井内防结露的空调凝水管采用㎜厚橡塑保温，外缠玻璃丝布刷两道防火漆。空调冷热供回水管（含吊顶及管井）采用酚醛管壳保温，冷冻机房采用金属保护壳，外缠玻璃丝布刷两道防火漆，做法见，。室外冷却水管采用㎜厚酚醛管壳保温，玻璃钢保护壳，做法见，。空调送回风管、新风管（含屋顶顶棚内、空调机房内、非空调机房内）采用㎜厚离心玻璃棉板保温，外缠玻璃丝布刷两道防火漆，做法见，。第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页空调送回风管、新风管（空调房间吊顶内），消防排烟管（吊顶内）采用㎜厚离心玻璃棉板保温，外缠玻璃丝布刷两道防火漆，做法见，。.工程特点工程量大：本工程为大面积高级综合楼安装工程，中央空调、消防、各种强弱电等系统覆盖全楼、系统庞大。要求各部门合理调配施工人员、机械、材料、资金等各项资源，将本工程作为本年度最重点项目进行各方面全力支持。前期工作多、时间紧：安装部分的混凝土内预留、预埋已由结构施工单位施工，我方应立即熟悉图纸并理解设计意图，了解已预留、预埋管路的方法及走向，核对已做工作的质量及数量等交接，这些检查工作需与土建装修工程同步进行，且不能影响土建装修进度。施工技术质量要求高，该工程是一座智能化程度高的...
