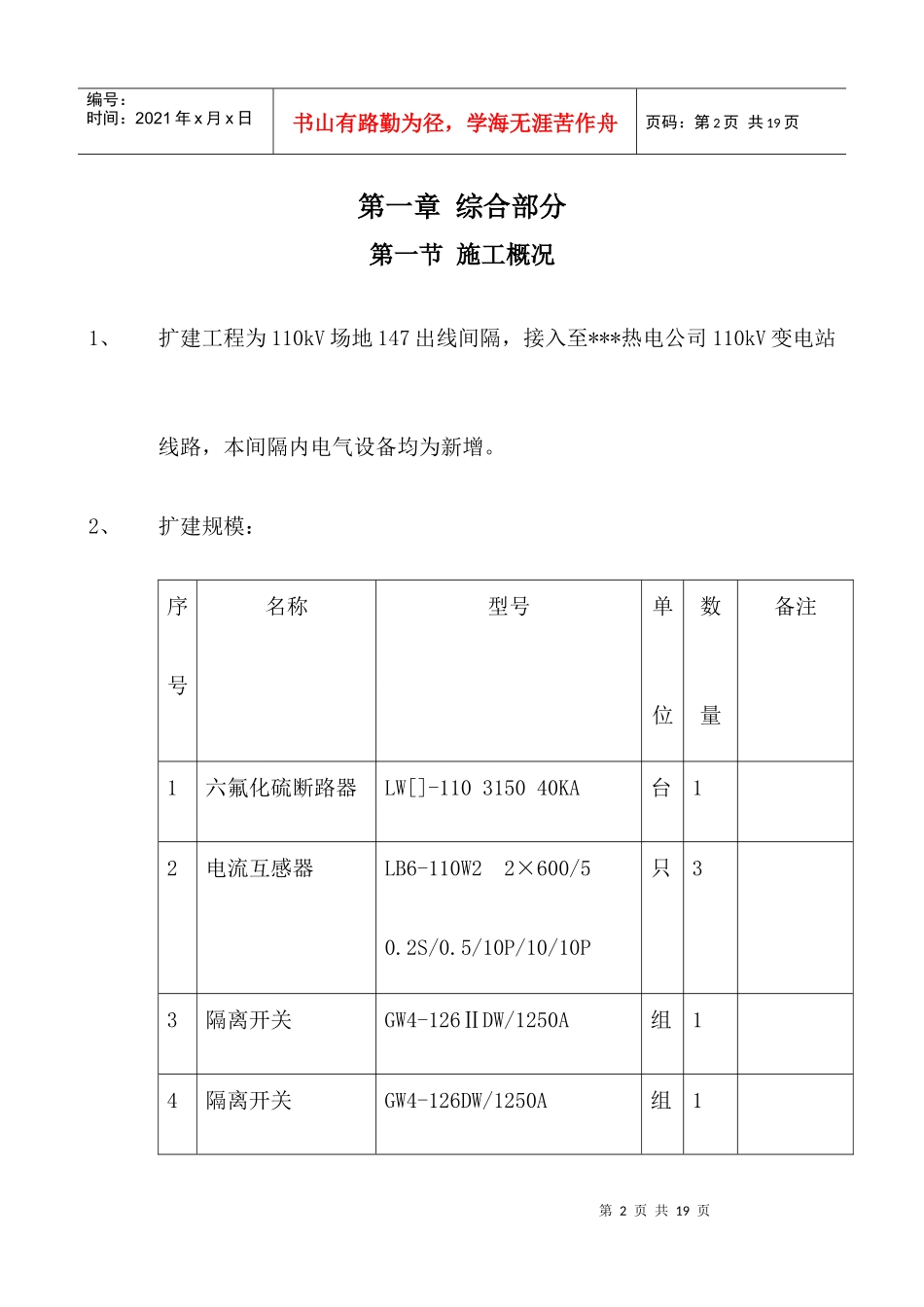

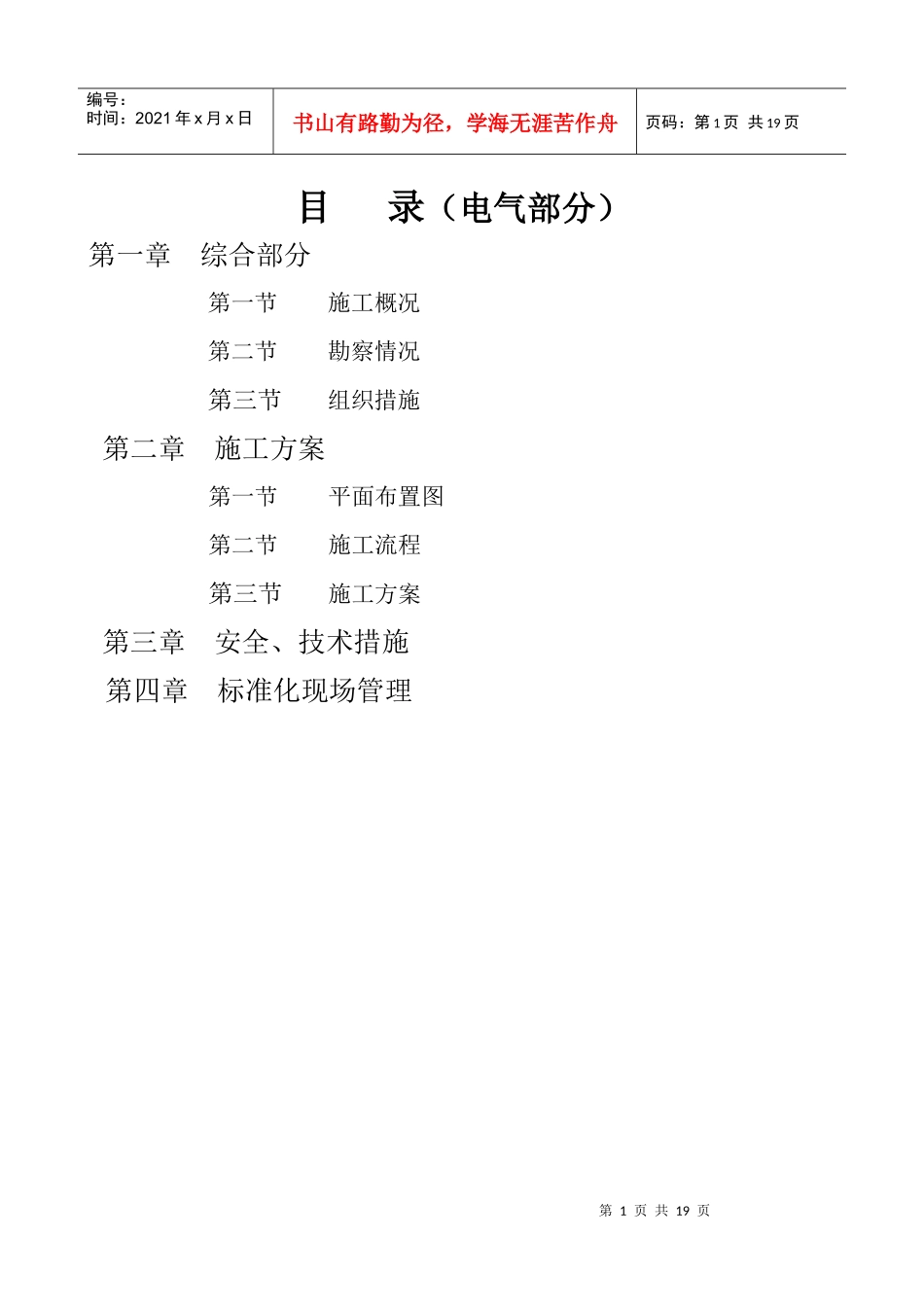

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页目录（电气部分）第一章综合部分第一节施工概况第二节勘察情况第三节组织措施第二章施工方案第一节平面布置图第二节施工流程第三节施工方案第三章安全、技术措施第四章标准化现场管理第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页第一章综合部分第一节施工概况1、扩建工程为110kV场地147出线间隔，接入至***热电公司110kV变电站线路，本间隔内电气设备均为新增。2、扩建规模：序号名称型号单位数量备注1六氟化硫断路器LW[]-110315040KA台12电流互感器LB6-110W22×600/50.2S/0.5/10P/10/10P只33隔离开关GW4-126ⅡDW/1250A组14隔离开关GW4-126DW/1250A组1第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页5隔离开关GW4-126W/1250A组26氧化锌避雷器Y10W-100/260W只37电容式电压互感器TYD-110√3-0.015h110/√3/0.1/√3/0.1/√3/0.1KV只38端子箱XDW1-1个1第二节勘察情况勘察时间：勘察人员：勘察地点：110kV场地扩建间隔勘察内容：扩建间隔的两侧为运行间隔，Ⅰ、Ⅱ母及旁母均处于带电运行状态。第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页第三节组织措施工程负责人：项目部工程负责人：安全负责人：现场工作（技术）负责人：现场安全监护：一次施工组长：二次施工组长：施工人员：注：以上人员必须持有安规考试合格证。第5页共19页第4页共19页1号主变限流电抗器室编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页第二章施工方案第一节平面布置图四、技术措施1、开工前由工作负责人对施工人员进行更换工作全过程的技术交底。2、拆除网门前按拆除前顺序编号，以方便恢复工作。安装电抗器前首先确定其参数和外型尺寸是否与原设备及设五、施注：1、红线为本期扩建间隔；2、蓝线为本期工程临时搭设。现场布置暂定第6页共19页第5页共19页不需停电的安装停电前的准备工作旁母停电Ⅱ母停电Ⅰ母停电竣工退场勘察现场施工方案编制施工方案审批设备进场设备试验机具材料计划机具材料进场电缆埋管基础槽钢焊接人员组织及技术培训交底编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页第二节施工流程注：1、二次安装调试、油漆工作随以上流程逐步进行。2、验收、投运及交接工作随以上流程逐步进行。第三节施工方案第7页共19页第6页共19页2#1#Ⅱ母Ⅰ母3#CT断路器5#旁母TYD避雷器线路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共19页一、出线（全扩建）间隔接线示意图二、不停电情况的工作（预计为6天）：①设备试验②出线间隔：a、安装调整1#、2#刀闸b、安装调整断路器、CTc、安装调整3#、5#刀闸d、安装设备与设备之间的软导线e、设备油漆及封堵第8页共19页第7页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共19页③端子箱安装④二次电缆管安装及电缆敷设四、停电情况的工作：旁母停电（预计为6天）①安装架空引入线至站内；吊装TYD、避雷器器；②安装架空线至避雷器、TYD，架空线至3#刀闸、5#刀闸间的软母线；③安装旁母至5#刀闸间的软母线；④完善避雷器、TYD、5#刀闸、3#刀闸的二次安装及继保调试；⑤完成避雷器、TYD、5#刀闸、3#刀闸的油漆封堵。注：验收投运后，断开3#刀闸，合上3#刀闸CT侧接地刀2、Ⅱ母停电（预计为3天）①安装2号刀闸至Ⅱ母间的软母线；②完善2号刀闸继保调试及油漆工作。第9页共19页第8页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共19页注：验收投运后，断开2#刀闸，合上2#刀闸断路器侧接地刀。3、Ⅰ母停电（预计为2天）①安装1号刀闸至Ⅰ母间的软母线；②完善1号刀闸继保调试及油漆工作。第10页共19页第9页共19页1母编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共19页第三章安全、技术措施一、转运设备：1、转运设备时，安全监护必须认真监护，防止设备倾...
