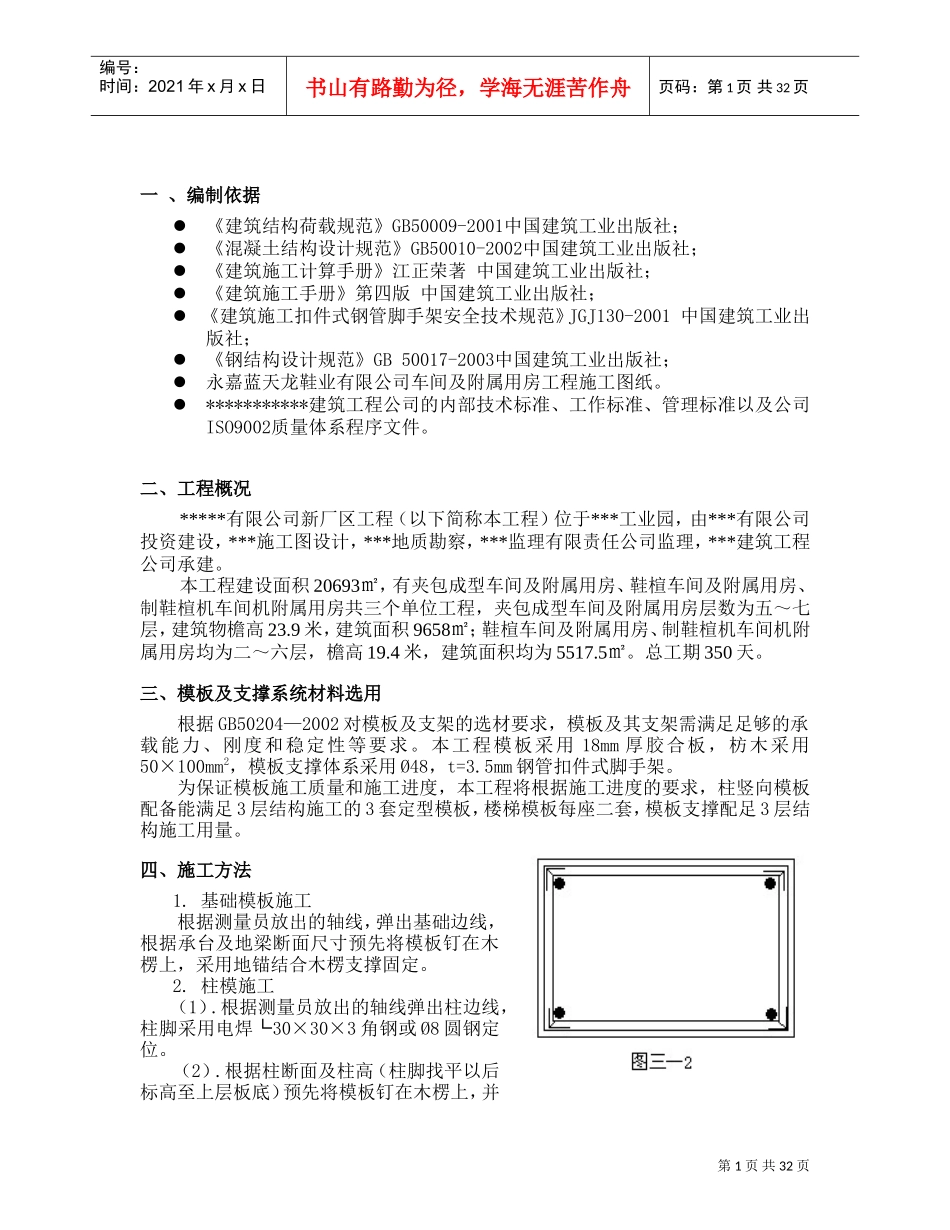

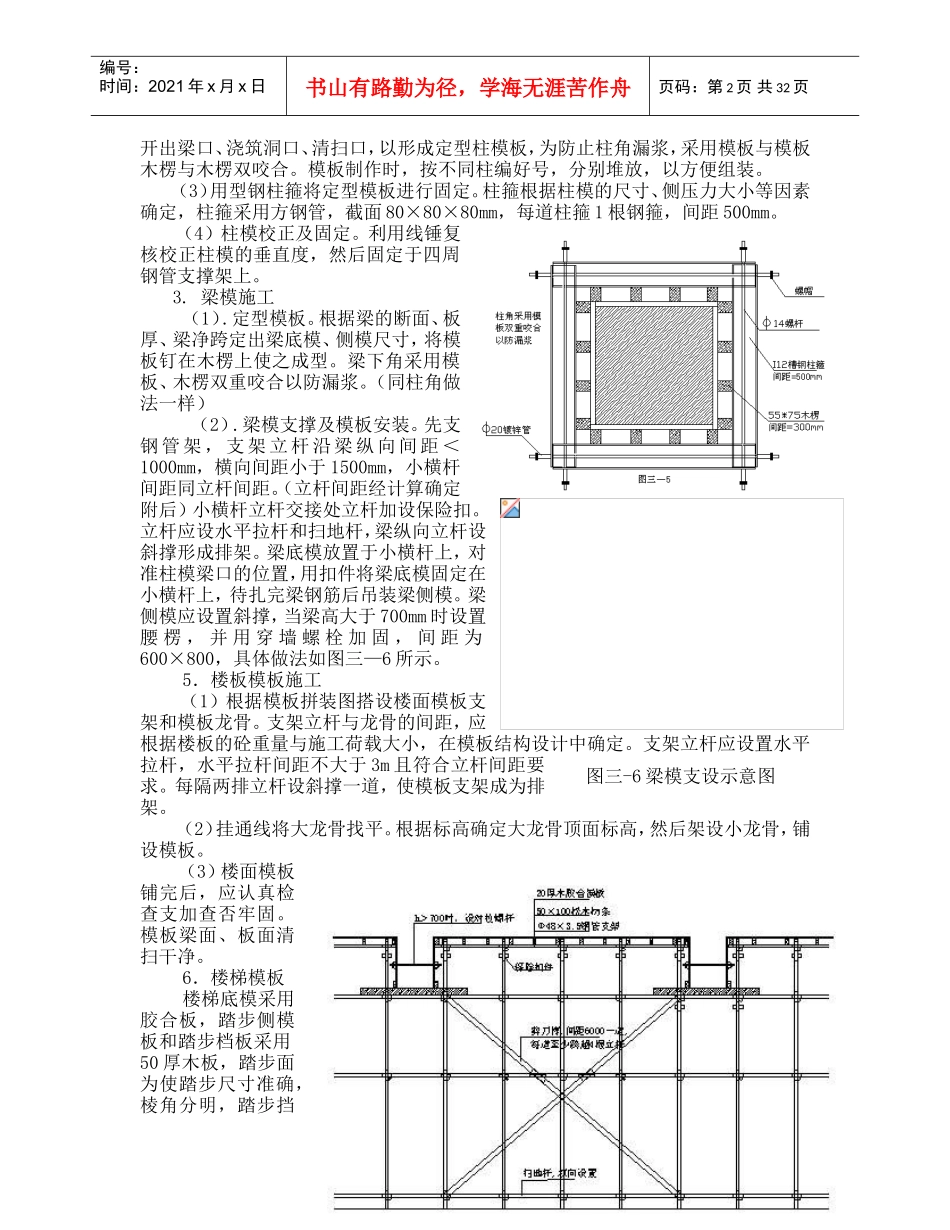

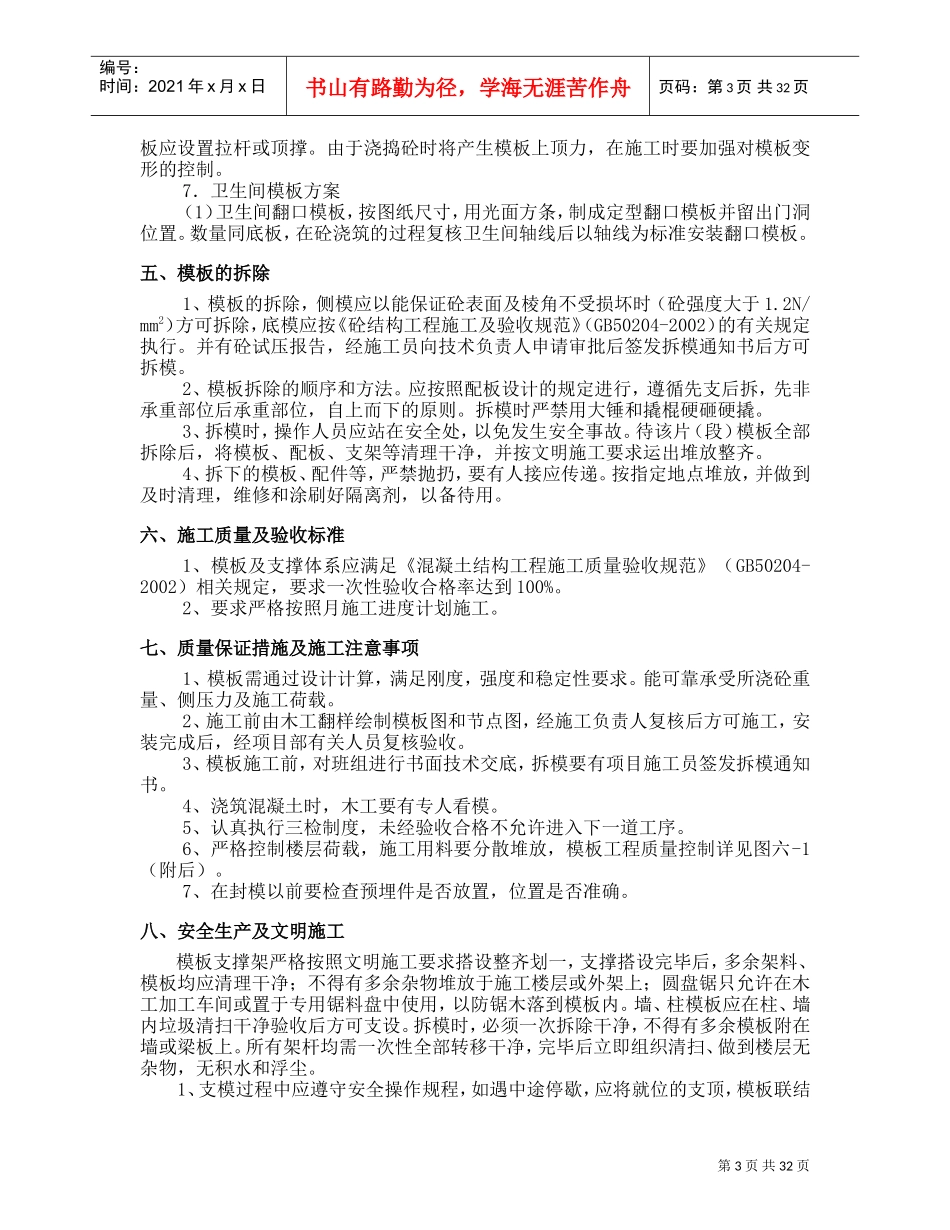

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页一、编制依据《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中国建筑工业出版社；《钢结构设计规范》GB50017-2003中国建筑工业出版社；永嘉蓝天龙鞋业有限公司车间及附属用房工程施工图纸。***********建筑工程公司的内部技术标准、工作标准、管理标准以及公司ISO9002质量体系程序文件。二、工程概况*****有限公司新厂区工程（以下简称本工程）位于***工业园，由***有限公司投资建设，***施工图设计，***地质勘察，***监理有限责任公司监理，***建筑工程公司承建。本工程建设面积20693㎡，有夹包成型车间及附属用房、鞋楦车间及附属用房、制鞋楦机车间机附属用房共三个单位工程，夹包成型车间及附属用房层数为五～七层，建筑物檐高23.9米，建筑面积9658㎡；鞋楦车间及附属用房、制鞋楦机车间机附属用房均为二～六层，檐高19.4米，建筑面积均为5517.5㎡。总工期350天。三、模板及支撑系统材料选用根据GB50204—2002对模板及支架的选材要求，模板及其支架需满足足够的承载能力、刚度和稳定性等要求。本工程模板采用18mm厚胶合板，枋木采用50×100mm2，模板支撑体系采用Ø48，t=3.5mm钢管扣件式脚手架。为保证模板施工质量和施工进度，本工程将根据施工进度的要求，柱竖向模板配备能满足3层结构施工的3套定型模板，楼梯模板每座二套，模板支撑配足3层结构施工用量。四、施工方法1.基础模板施工根据测量员放出的轴线，弹出基础边线，根据承台及地梁断面尺寸预先将模板钉在木楞上，采用地锚结合木楞支撑固定。2.柱模施工（1）.根据测量员放出的轴线弹出柱边线，柱脚采用电焊└30×30×3角钢或Ø8圆钢定位。（2）.根据柱断面及柱高（柱脚找平以后标高至上层板底）预先将模板钉在木楞上，并第2页共32页图三-6梁模支设示意图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页开出梁口、浇筑洞口、清扫口，以形成定型柱模板，为防止柱角漏浆，采用模板与模板木楞与木楞双咬合。模板制作时，按不同柱编好号，分别堆放，以方便组装。（3）用型钢柱箍将定型模板进行固定。柱箍根据柱模的尺寸、侧压力大小等因素确定，柱箍采用方钢管，截面80×80×80mm，每道柱箍1根钢箍，间距500mm。（4）柱模校正及固定。利用线锤复核校正柱模的垂直度，然后固定于四周钢管支撑架上。3.梁模施工（1）.定型模板。根据梁的断面、板厚、梁净跨定出梁底模、侧模尺寸，将模板钉在木楞上使之成型。梁下角采用模板、木楞双重咬合以防漏浆。（同柱角做法一样）（2）.梁模支撑及模板安装。先支钢管架，支架立杆沿梁纵向间距＜1000mm，横向间距小于1500mm，小横杆间距同立杆间距。（立杆间距经计算确定附后）小横杆立杆交接处立杆加设保险扣。立杆应设水平拉杆和扫地杆，梁纵向立杆设斜撑形成排架。梁底模放置于小横杆上，对准柱模梁口的位置，用扣件将梁底模固定在小横杆上，待扎完梁钢筋后吊装梁侧模。梁侧模应设置斜撑，当梁高大于700mm时设置腰楞，并用穿墙螺栓加固，间距为600×800，具体做法如图三—6所示。5．楼板模板施工（1）根据模板拼装图搭设楼面模板支架和模板龙骨。支架立杆与龙骨的间距，应根据楼板的砼重量与施工荷载大小，在模板结构设计中确定。支架立杆应设置水平拉杆，水平拉杆间距不大于3m且符合立杆间距要求。每隔两排立杆设斜撑一道，使模板支架成为排架。（2）挂通线将大龙骨找平。根据标高确定大龙骨顶面标高，然后架设小龙骨，铺设模板。（3）楼面模板铺完后，应认真检查支加查否牢固。模板梁面、板面清扫干净。6．楼梯模板楼梯底模采用胶合板，踏步侧模板和踏步档板采用50厚木板，踏步面为使踏步尺寸准确，棱角分明，踏步挡第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页板应设置拉杆或顶撑。由于浇捣...
