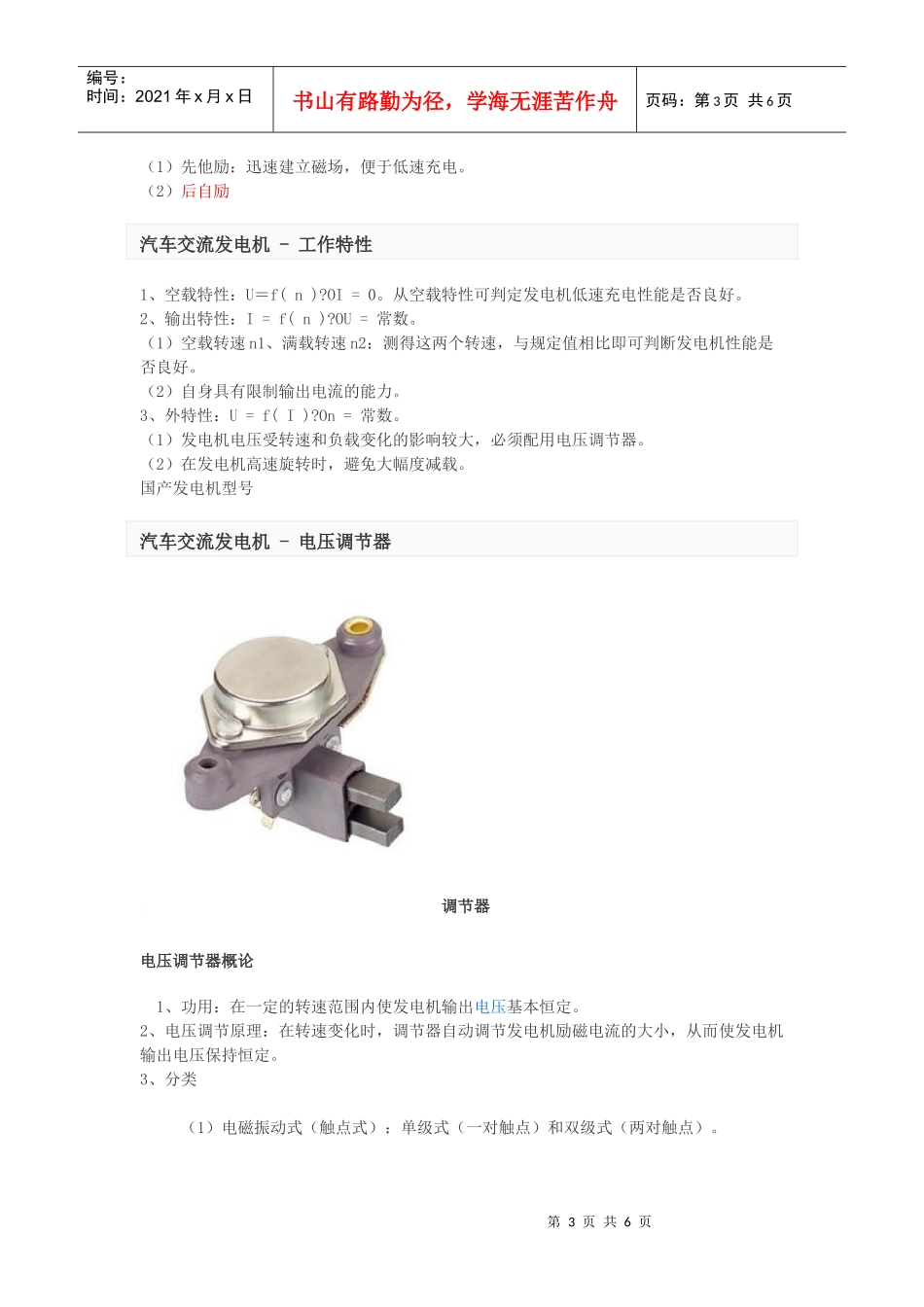

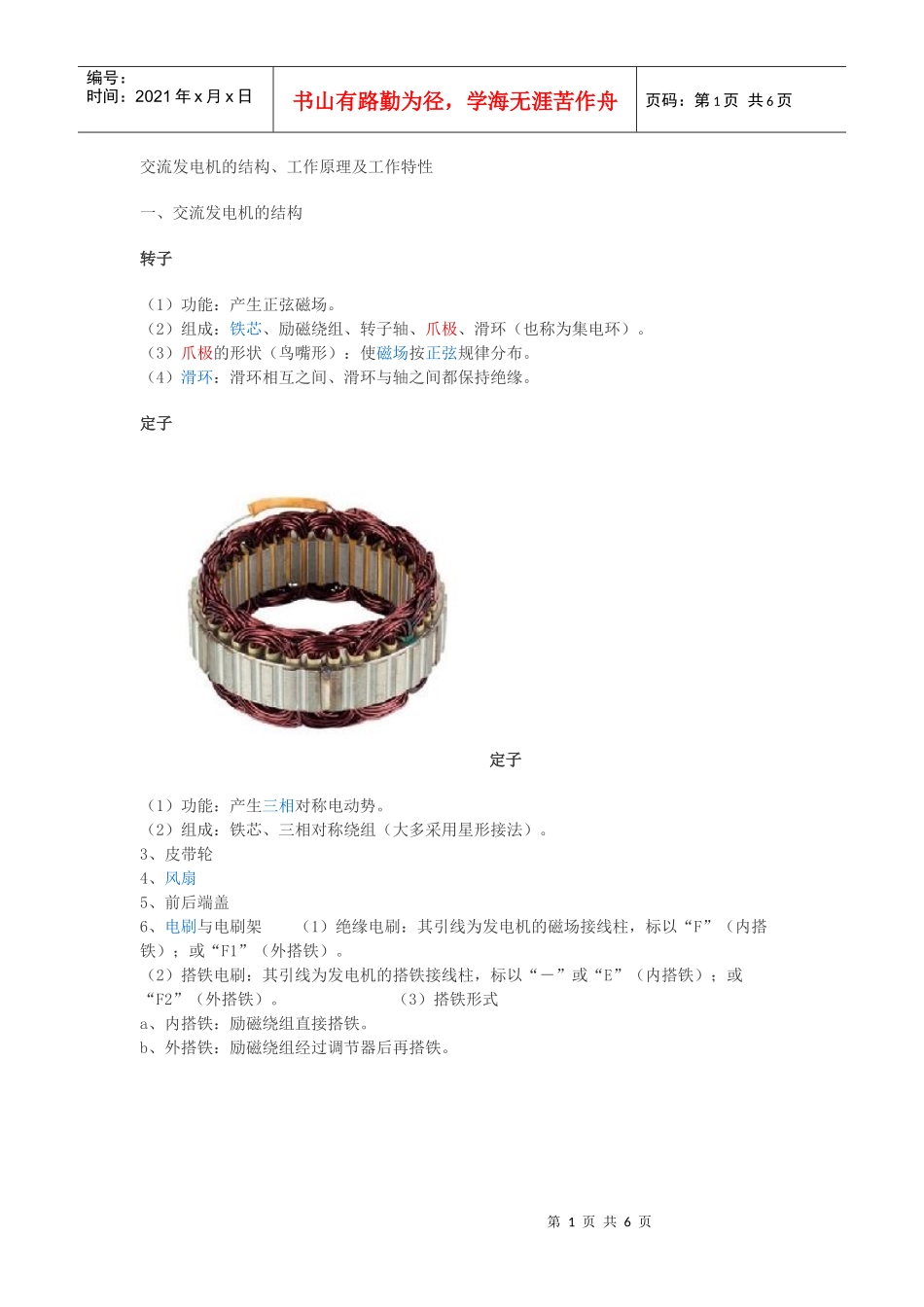

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页交流发电机的结构、工作原理及工作特性一、交流发电机的结构转子（1）功能：产生正弦磁场。（2）组成：铁芯、励磁绕组、转子轴、爪极、滑环（也称为集电环）。（3）爪极的形状（鸟嘴形）：使磁场按正弦规律分布。（4）滑环：滑环相互之间、滑环与轴之间都保持绝缘。定子定子（1）功能：产生三相对称电动势。（2）组成：铁芯、三相对称绕组（大多采用星形接法）。3、皮带轮4、风扇5、前后端盖6、电刷与电刷架（1）绝缘电刷：其引线为发电机的磁场接线柱，标以“F”（内搭铁）；或“F1”（外搭铁）。（2）搭铁电刷：其引线为发电机的搭铁接线柱，标以“－”或“E”（内搭铁）；或“F2”（外搭铁）。（3）搭铁形式a、内搭铁：励磁绕组直接搭铁。b、外搭铁：励磁绕组经过调节器后再搭铁。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页整流桥整流器（1）功能：将定子绕组产生的三相交流电变换为直流电。（2）组成：六只硅二极管、两个元件板。（3）特点a、三只正二极管（红色）安装在元件板上，其元件板构成发电机的输出极（正极），即发电机的火线接线柱，标以“B”、“＋”或“A”。b、三只负二极管（黑色）安装在元件板上，其元件板构成发电机的负极，即发电机的搭铁接线柱，标以“－”或“E”。（4）八管整流器：所加两管在发电机高速时，可提高发电机的输出功率15％左右。（5）九管整流器：加装的三个二极管专门用来在自励时供给励磁绕组电流，这三个二极管还可以控制充电指示灯（省去充电指示灯继电器）。[1]充电指示灯a、作用：既指示发电机及调节器的工作情况，又可以在停车后提醒驾驶员及时关闭点火开关，避免浪费蓄电池电能。b、状态：励磁绕组他励，充电指示灯亮；励磁绕组自励，充电指示灯灭。（6）十一管整流器汽车交流发电机-工作原理1、发电原理E=Cnφ（E正比于n和φ）2、整流原理（1）任一瞬间，只有一只正二极管和一只负二极管导通，且正、负二极管不会是同一桥中的两只。（2）发电机中性点接线柱“N”，其中性点电压UN=1/2U（U为发电机输出电压）。3、励磁方式第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页（1）先他励：迅速建立磁场，便于低速充电。（2）后自励汽车交流发电机-工作特性1、空载特性：U＝f(n)?OI=0。从空载特性可判定发电机低速充电性能是否良好。2、输出特性：I=f(n)?OU=常数。（1）空载转速n1、满载转速n2：测得这两个转速，与规定值相比即可判断发电机性能是否良好。（2）自身具有限制输出电流的能力。3、外特性：U=f(I)?On=常数。（1）发电机电压受转速和负载变化的影响较大，必须配用电压调节器。（2）在发电机高速旋转时，避免大幅度减载。国产发电机型号汽车交流发电机-电压调节器调节器电压调节器概论1、功用：在一定的转速范围内使发电机输出电压基本恒定。2、电压调节原理：在转速变化时，调节器自动调节发电机励磁电流的大小，从而使发电机输出电压保持恒定。3、分类（1）电磁振动式（触点式）：单级式（一对触点）和双级式（两对触点）。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页（2）电子式：晶体管式和集成电路式。触点式电压调节器：通过改变触点闭合或断开的时间长短来改变励磁电流的大小。1、双级式电压调节器的构造（1）3个接线端（2）3个电阻（3）低速触点K1常闭，K1与加速电阻R1、调节电阻R2并联。高速触点K2常开，K2一端直接搭铁，它与励磁绕组并联。（4）一个线圈2、双级式电压调节器的工作过程（1）先他励a、励磁电路：蓄电池正极→电流表→点火开关→低速触点→励磁绕组→搭铁→蓄电池负极。ｂ、调节器线圈电路：蓄电池正极→电流表→点火开关→R1→调节器线圈→R3→搭铁→蓄电池负极。（2）后自励a、发电机电压低于第一级调压值励磁电路：发电机正极→点火开关→低速触点→励磁绕组→搭铁→发电机负极。调节器线圈电路：发电机正极→点火开关→R1→调节器线圈→R3→搭铁→发电机负极...
