涟溪桥拓宽工程施工组织设计VIP免费

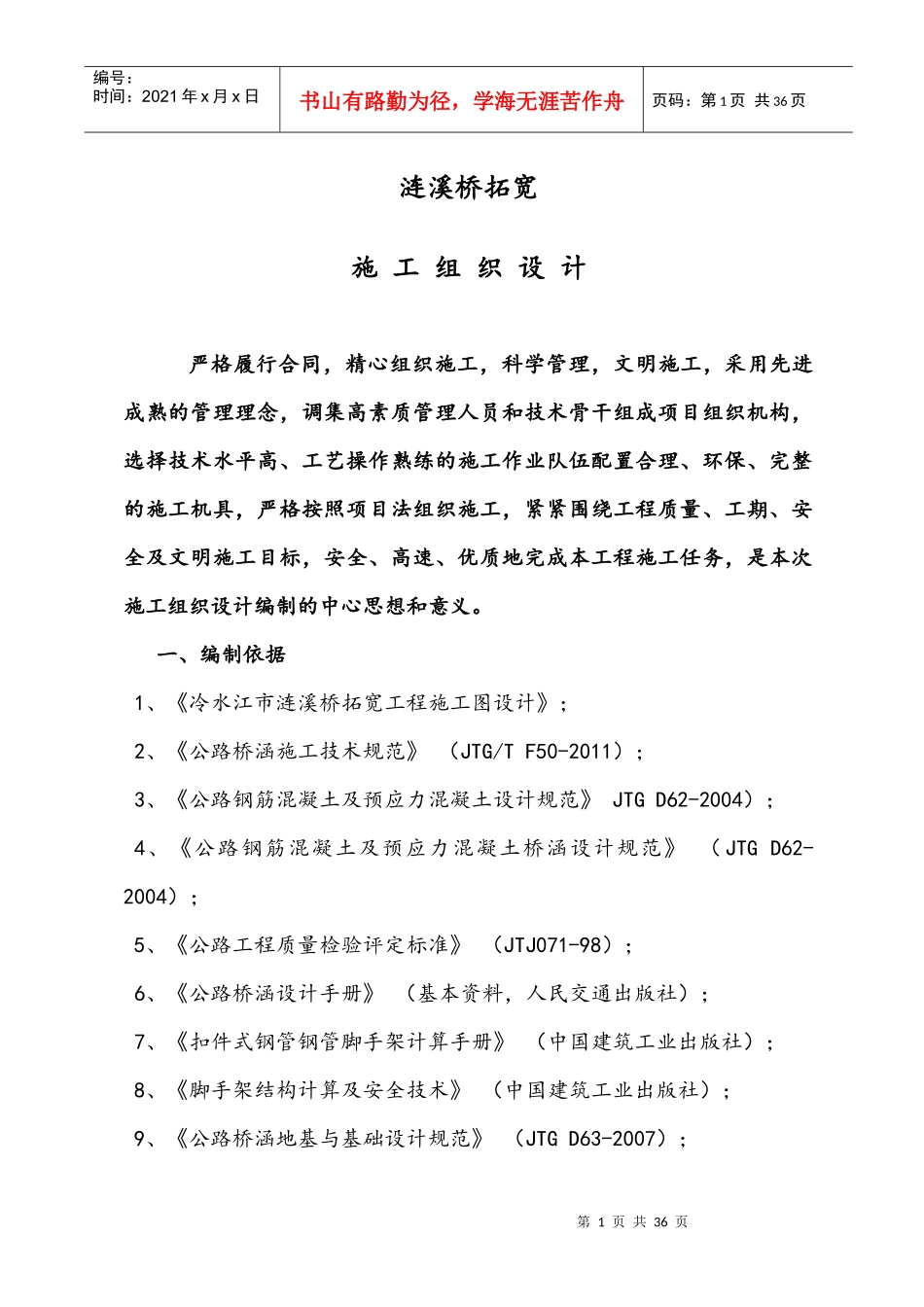

涟溪桥拓宽工程施工组织设计_第1页
1/36

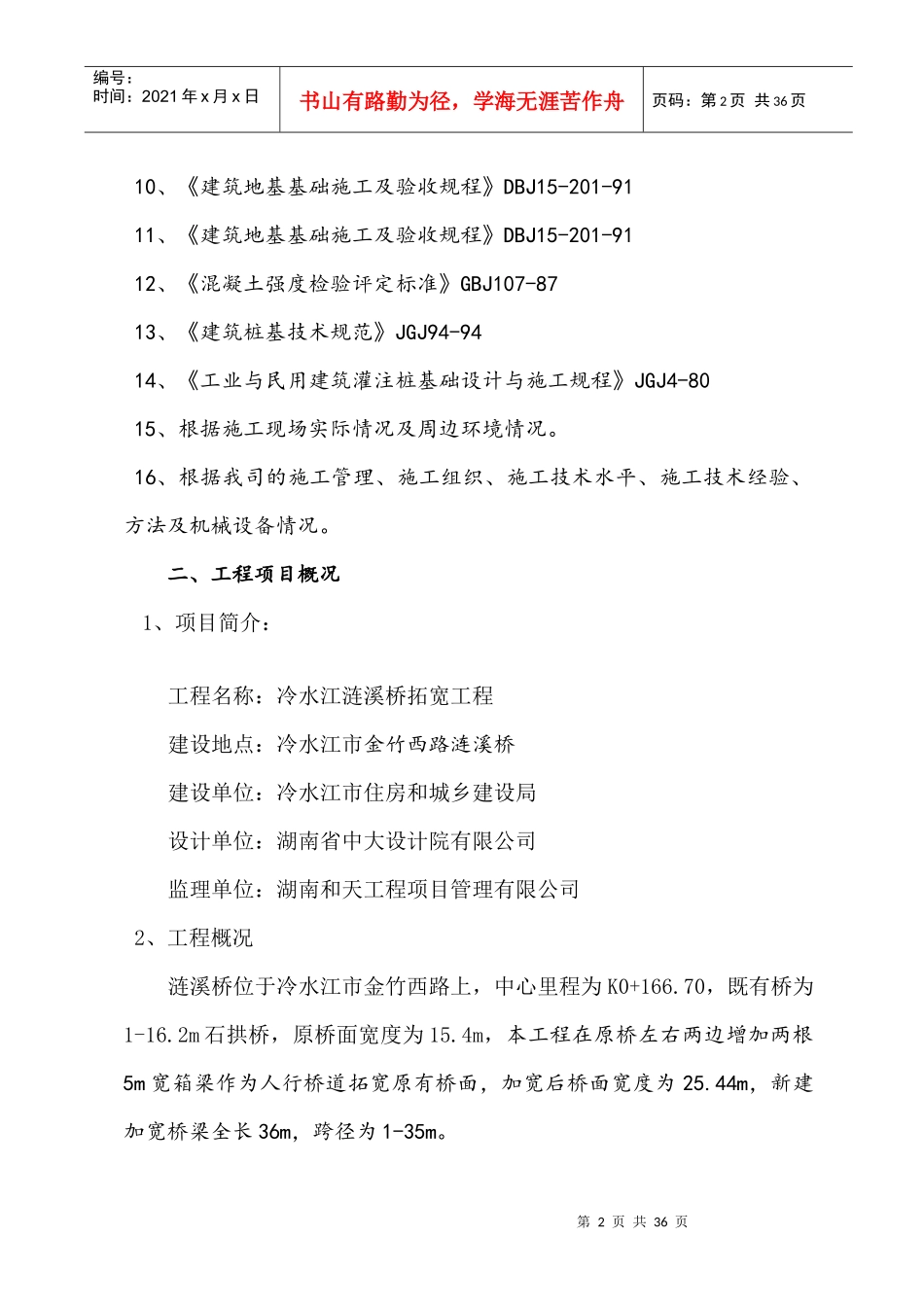

涟溪桥拓宽工程施工组织设计_第2页
2/36
涟溪桥拓宽工程施工组织设计_第3页
3/36
第1页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共36页涟溪桥拓宽施工组织设计严格履行合同,精心组织施工,科学管理,文明施工,采用先进成熟的管理理念,调集高素质管理人员和技术骨干组成项目组织机构,选择技术水平高、工艺操作熟练的施工作业队伍配置合理、环保、完整的施工机具,严格按照项目法组织施工,紧紧围绕工程质量、工期、安全及文明施工目标,安全、高速、优质地完成本工程施工任务,是本次施工组织设计编制的中心思想和意义。一、编制依据1、《冷水江市涟溪桥拓宽工程施工图设计》;2、《公路桥涵施工技术规范》(JTG/TF50-2011);3、《公路钢筋混凝土及预应力混凝土设计规范》JTGD62-2004);4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004);5、《公路工程质量检验评定标准》(JTJ071-98);6、《公路桥涵设计手册》(基本资料,人民交通出版社);7、《扣件式钢管钢管脚手架计算手册》(中国建筑工业出版社);8、《脚手架结构计算及安全技术》(中国建筑工业出版社);9、《公路桥涵地基与基础设计规范》(JTGD63-2007);第2页共36页第1页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共36页10、《建筑地基基础施工及验收规程》DBJ15-201-9111、《建筑地基基础施工及验收规程》DBJ15-201-9112、《混凝土强度检验评定标准》GBJ107-8713、《建筑桩基技术规范》JGJ94-9414、《工业与民用建筑灌注桩基础设计与施工规程》JGJ4-8015、根据施工现场实际情况及周边环境情况。16、根据我司的施工管理、施工组织、施工技术水平、施工技术经验、方法及机械设备情况。二、工程项目概况1、项目简介:工程名称:冷水江涟溪桥拓宽工程建设地点:冷水江市金竹西路涟溪桥建设单位:冷水江市住房和城乡建设局设计单位:湖南省中大设计院有限公司监理单位:湖南和天工程项目管理有限公司2、工程概况涟溪桥位于冷水江市金竹西路上,中心里程为K0+166.70,既有桥为1-16.2m石拱桥,原桥面宽度为15.4m,本工程在原桥左右两边增加两根5m宽箱梁作为人行桥道拓宽原有桥面,加宽后桥面宽度为25.44m,新建加宽桥梁全长36m,跨径为1-35m。第3页共36页第2页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共36页加宽桥梁上部结构:单箱单室现浇后张预应力混凝土等高截面简支箱梁。箱梁跨中高度为1.8m,顶板宽5.0m,底板宽3.0m,两侧翼缘板各宽1.0m,顶板厚度为0.25m;底板厚度0.26m,为改善箱梁支端截面受力,在支点处顶、底板向内侧加腋加厚,厚度由0.25m(0.26m)变化到0.45m(0.46m),箱梁采用纵向预应力体系,规格15ΦS15.2通长预应力钢丝束均布于腹板和底板,采用OVM锚具;下部结构:桥台采用桩柱式桥台,采用D1200冲孔灌注桩,桩底嵌入完整基岩深度不小于3m,支座为板式橡胶支座。3、桥梁地貌及地质概况1)地形、地貌桥址区原始地貌为构造溶蚀堆积低矮丘陵陇岗地貌,整体地势相对较低,原始地形呈西高东低的缓坡形特征。现有地面高程介于181.10~181.30m之间,施工现场属于市区主干道。2)地层岩性本项目采用地质超前钻进行了地质勘探,地质报告显示施工场地结构较简单,共计划分3个地质层,从上到下依次为:(1)杂填土层(Q4ml,地层代号①):灰色、灰褐色夹杂色,湿,松散,主要成分为砖渣、灰渣、混凝土碎块等建筑垃圾及生活垃圾,局部夹少量粘土。层厚约1.8~7.8m,具0号台薄,1号台厚。(2)亚粘土层(Q3dl,地层代号②):黄褐色、一般硬塑,很湿~饱和,蜂窝状结构,光滑、干强度及韧性较高。残坡积成因。层厚1.1~8.2m,第4页共36页第3页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共36页具0号台厚,1号台薄。(3)白云质灰岩(Q2+3,地层代号③)ⅰ.强风化白云质灰岩(地层代号③1):工程地质性能较差,厚度薄,工程特性及分布不稳定,局部缺失,且溶沟、溶隙多发育该层,软硬不均;ⅱ.中风化白云质灰岩(地层代号③2):岩质较硬,基本质量等级为Ⅲ级,饱和单轴抗压强度46.94~67.42MPa,满足设计要求容许承载力σ0=4000KPa,即为桩基桩端持...
