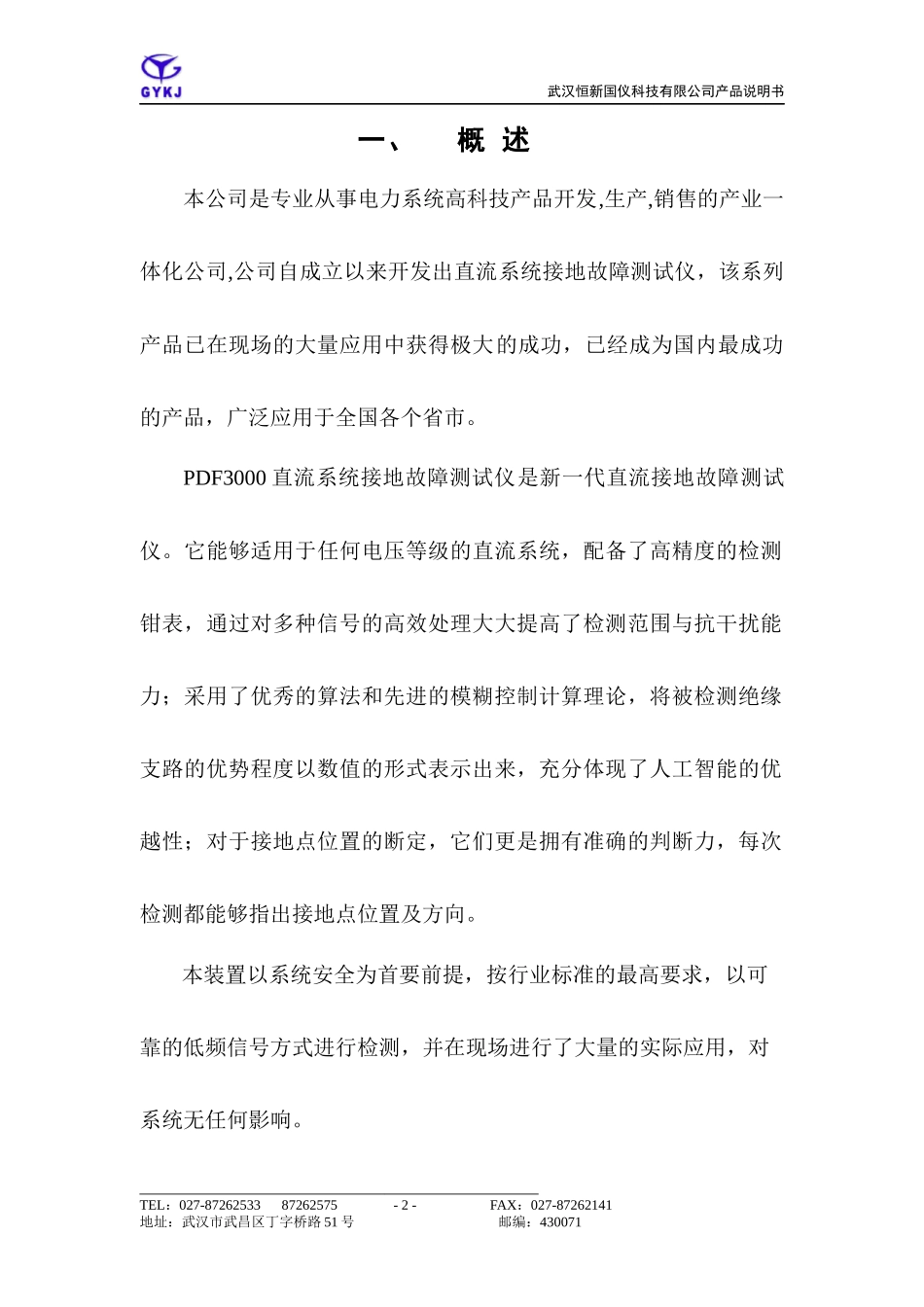

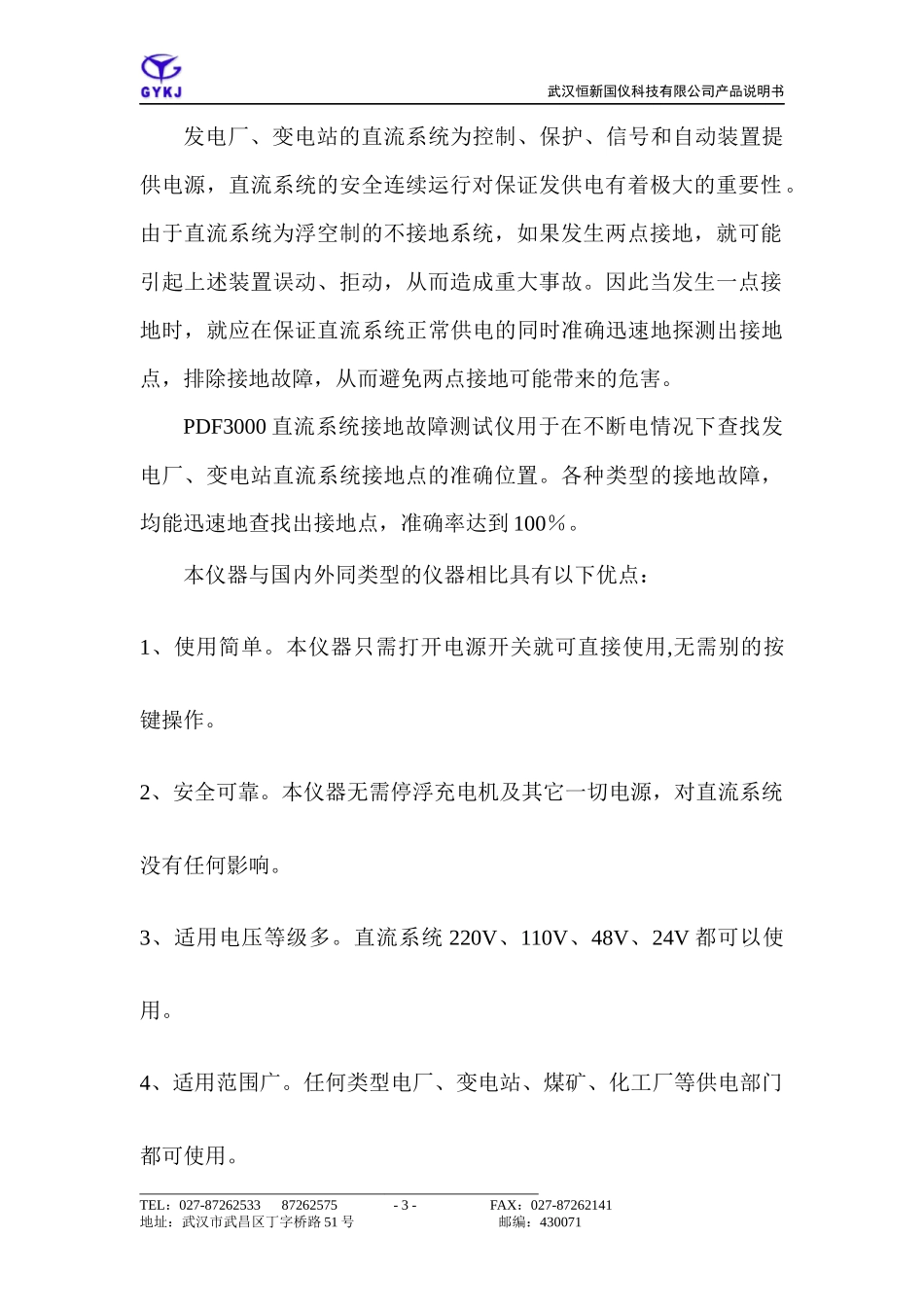

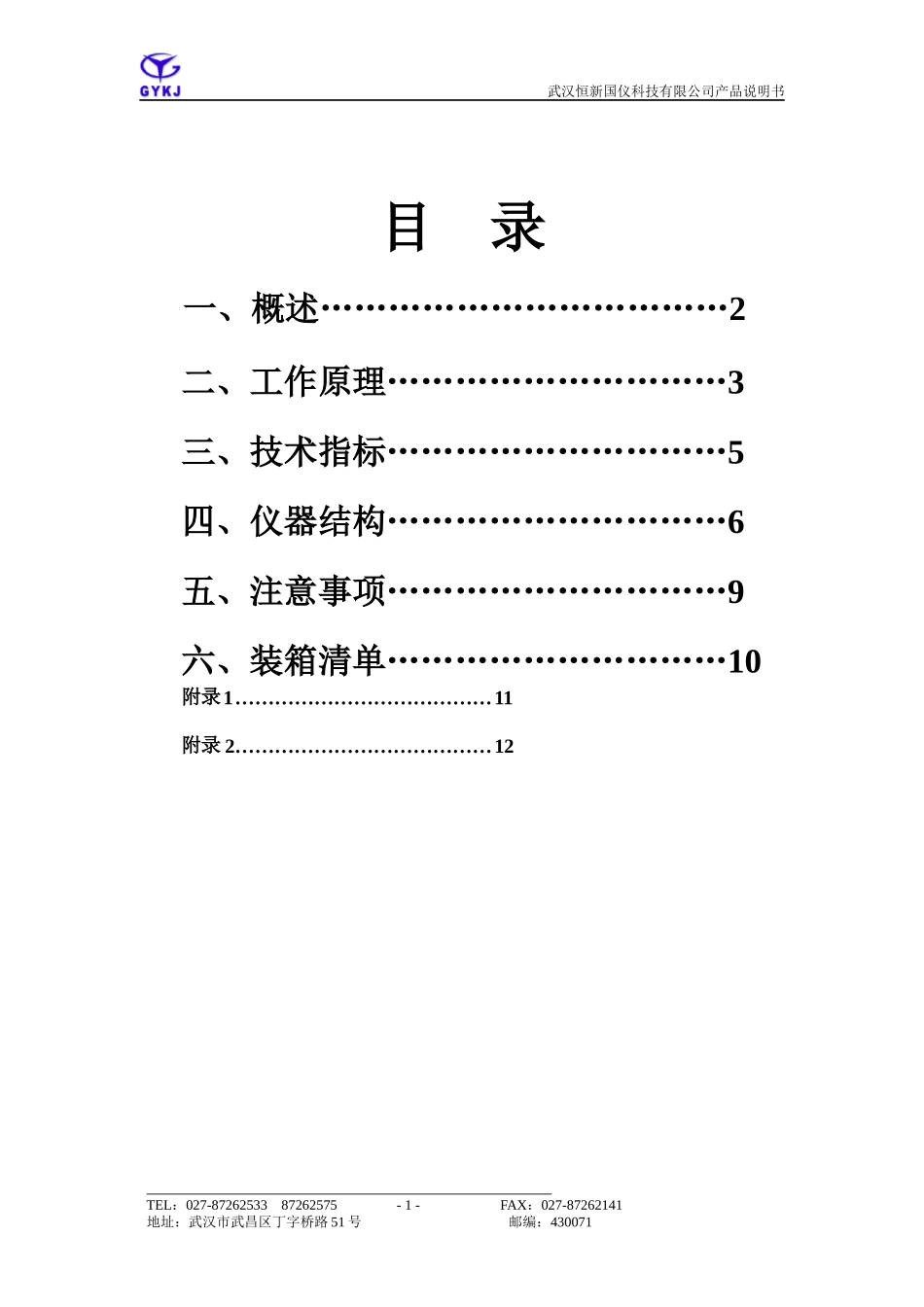

武汉恒新国仪科技有限公司产品说明书目录一、概述………………………………2二、工作原理…………………………3三、技术指标…………………………5四、仪器结构…………………………6五、注意事项…………………………9六、装箱清单…………………………10附录1…………………………………11附录2…………………………………12TEL：027-8726253387262575-1-FAX：027-87262141地址：武汉市武昌区丁字桥路51号邮编：430071武汉恒新国仪科技有限公司产品说明书一、概述本公司是专业从事电力系统高科技产品开发,生产,销售的产业一体化公司,公司自成立以来开发出直流系统接地故障测试仪，该系列产品已在现场的大量应用中获得极大的成功，已经成为国内最成功的产品，广泛应用于全国各个省市。PDF3000直流系统接地故障测试仪是新一代直流接地故障测试仪。它能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了优秀的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。本装置以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。TEL：027-8726253387262575-2-FAX：027-87262141地址：武汉市武昌区丁字桥路51号邮编：430071武汉恒新国仪科技有限公司产品说明书发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。PDF3000直流系统接地故障测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障，均能迅速地查找出接地点，准确率达到100％。本仪器与国内外同类型的仪器相比具有以下优点：1、使用简单。本仪器只需打开电源开关就可直接使用,无需别的按键操作。2、安全可靠。本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响。3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用。4、适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。TEL：027-8726253387262575-3-FAX：027-87262141地址：武汉市武昌区丁字桥路51号邮编：430071武汉恒新国仪科技有限公司产品说明书5、携带方便，信号接收器自带充电电池，无需外接电源，可以随身携带到任何地方查找接地点。6、直流系统不断电查找接地点，不影响系统正常工作。7、抗干扰能力强，克服了系统分布电容的影响。8、智能化充电管理，减少充电时间，延长电池寿命。二、工作原理PDF3000用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、安全可靠等。波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。TEL：027-8726253387262575-4-FAX：027-87262141地址：武汉市武昌区丁字桥路51号邮编：430071武汉恒新国仪科技有限公司产品说明书2.1装置的构成：本装置由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。1、信号发生器的原理：本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：信号发生器原理图信号接收器原理...
