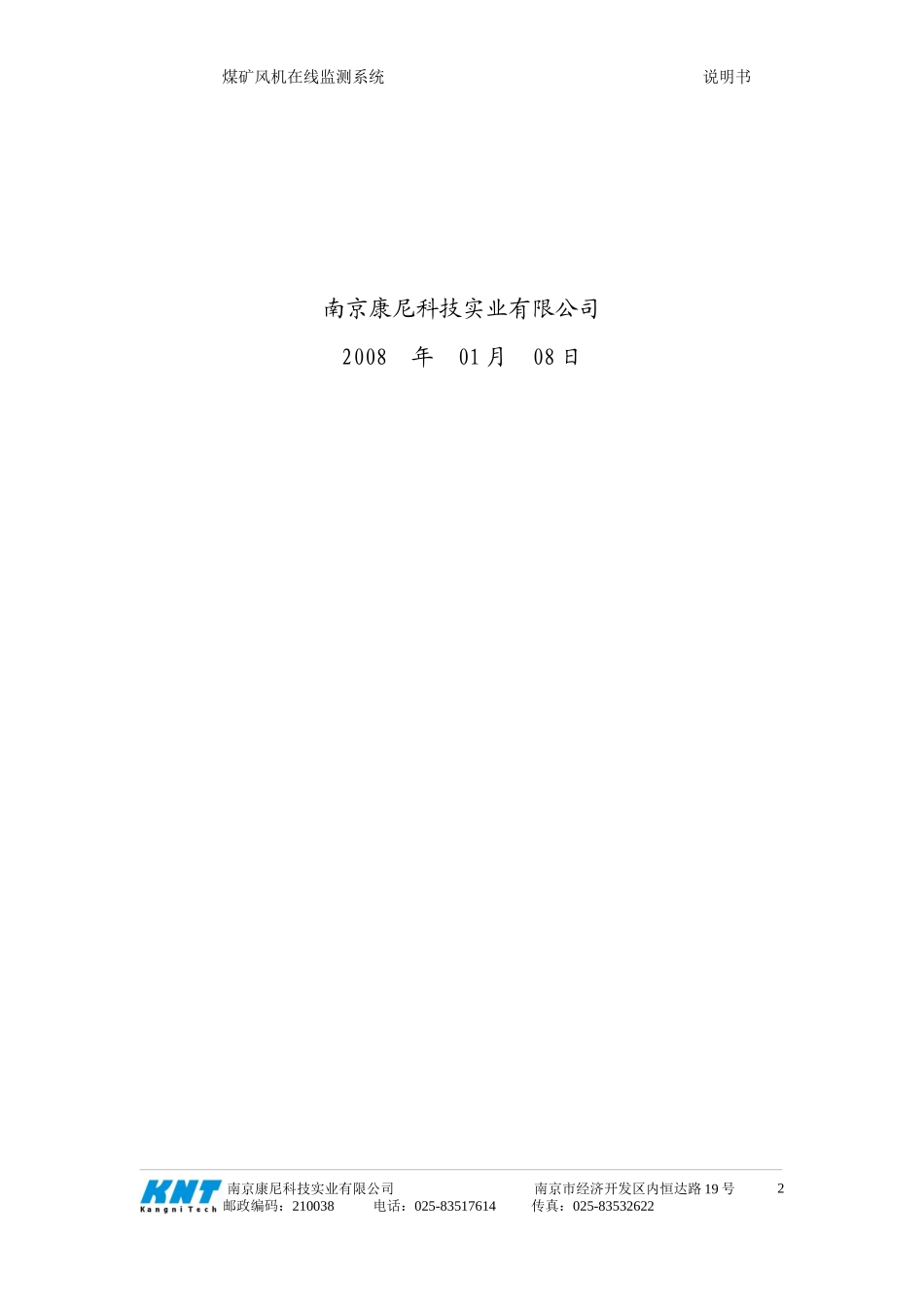

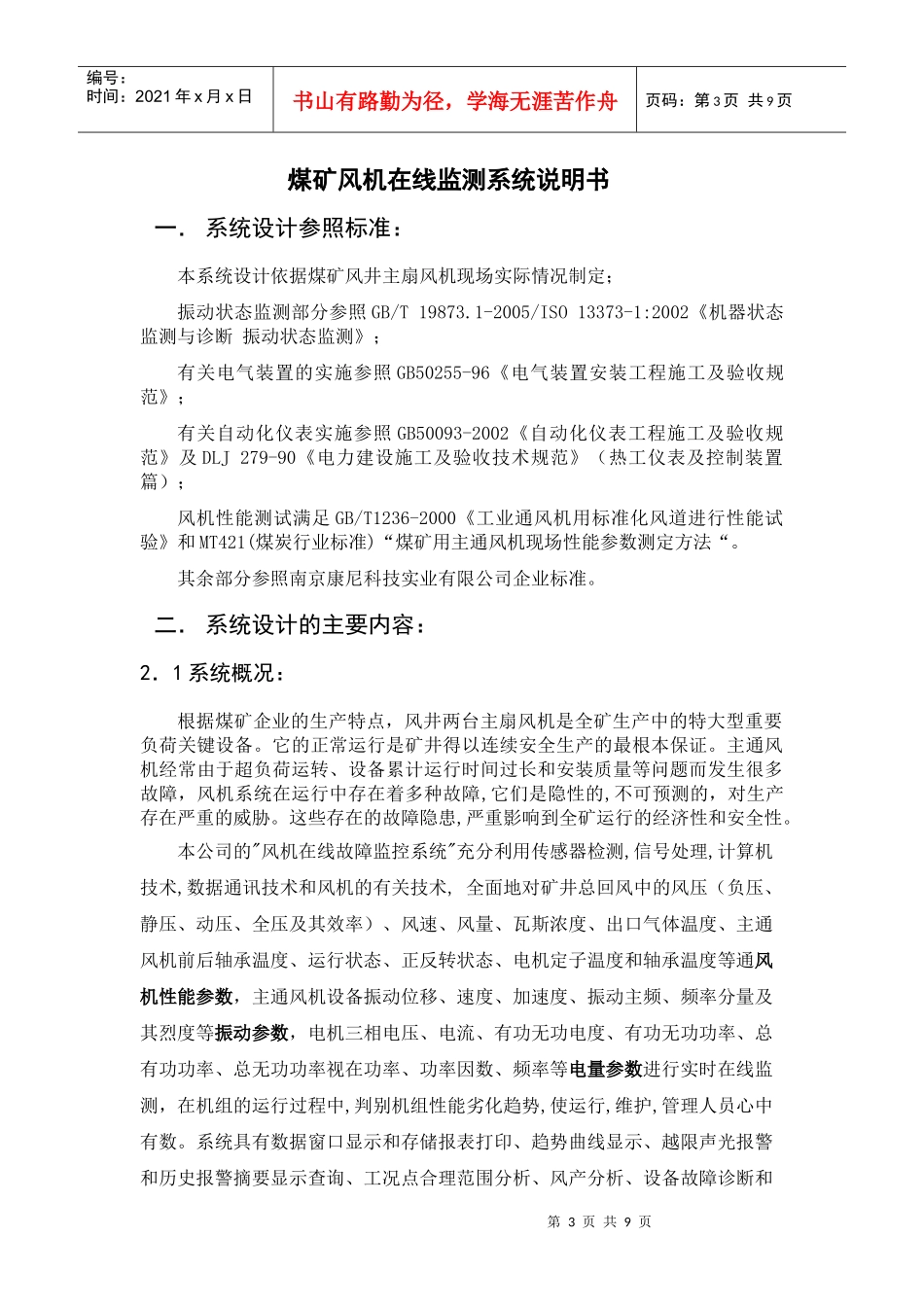

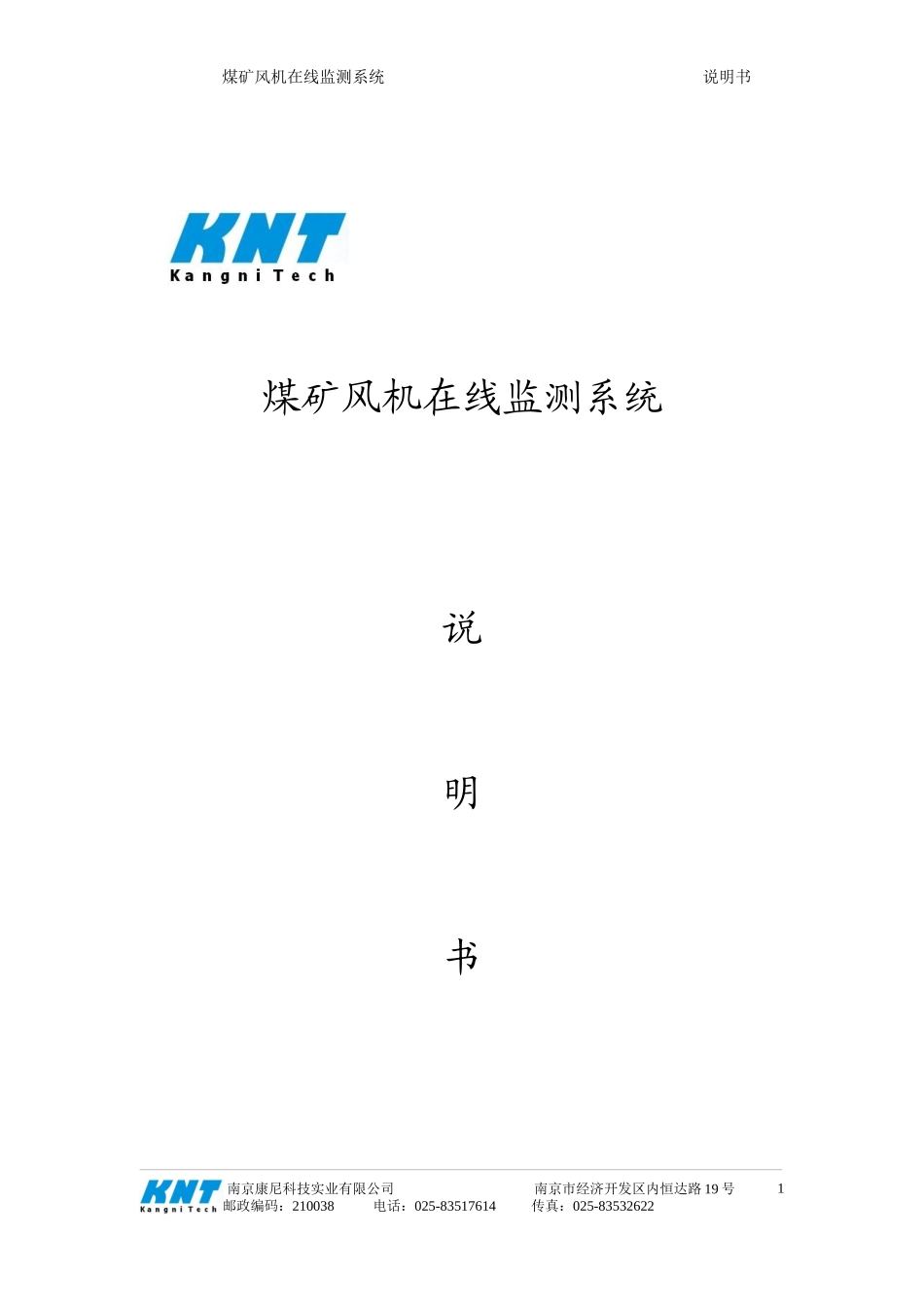

煤矿风机在线监测系统说明书煤矿风机在线监测系统说明书南京康尼科技实业有限公司南京市经济开发区内恒达路19号邮政编码：210038电话：025-83517614传真：025-835326221煤矿风机在线监测系统说明书南京康尼科技实业有限公司2008年01月08日南京康尼科技实业有限公司南京市经济开发区内恒达路19号邮政编码：210038电话：025-83517614传真：025-835326222第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页煤矿风机在线监测系统说明书一．系统设计参照标准：本系统设计依据煤矿风井主扇风机现场实际情况制定；振动状态监测部分参照GB/T19873.1-2005/ISO13373-1:2002《机器状态监测与诊断振动状态监测》；有关电气装置的实施参照GB50255-96《电气装置安装工程施工及验收规范》；有关自动化仪表实施参照GB50093-2002《自动化仪表工程施工及验收规范》及DLJ279-90《电力建设施工及验收技术规范》（热工仪表及控制装置篇）；风机性能测试满足GB/T1236-2000《工业通风机用标准化风道进行性能试验》和MT421(煤炭行业标准)“煤矿用主通风机现场性能参数测定方法“。其余部分参照南京康尼科技实业有限公司企业标准。二．系统设计的主要内容：2．1系统概况：根据煤矿企业的生产特点，风井两台主扇风机是全矿生产中的特大型重要负荷关键设备。它的正常运行是矿井得以连续安全生产的最根本保证。主通风机经常由于超负荷运转、设备累计运行时间过长和安装质量等问题而发生很多故障，风机系统在运行中存在着多种故障,它们是隐性的,不可预测的，对生产存在严重的威胁。这些存在的故障隐患,严重影响到全矿运行的经济性和安全性。本公司的"风机在线故障监控系统"充分利用传感器检测,信号处理,计算机技术,数据通讯技术和风机的有关技术,全面地对矿井总回风中的风压（负压、静压、动压、全压及其效率）、风速、风量、瓦斯浓度、出口气体温度、主通风机前后轴承温度、运行状态、正反转状态、电机定子温度和轴承温度等通风机性能参数，主通风机设备振动位移、速度、加速度、振动主频、频率分量及其烈度等振动参数，电机三相电压、电流、有功无功电度、有功无功功率、总有功功率、总无功功率视在功率、功率因数、频率等电量参数进行实时在线监测，在机组的运行过程中,判别机组性能劣化趋势,使运行,维护,管理人员心中有数。系统具有数据窗口显示和存储报表打印、趋势曲线显示、越限声光报警和历史报警摘要显示查询、工况点合理范围分析、风产分析、设备故障诊断和第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页手自动控制、报警阀值设定、用户及权限管理、操作记录、日志查询、在线联机帮助、风机房视频监控和数据远距离传输等丰富功能。通过本系统的实施,使煤矿风井主扇风机的状态监测诊断的水平达到国内领先水平。实施本项目的意义在于:1）避免风机机组在运行过程中发生重大事故而造成的重大生产安全事故,并避免以此而产生的巨大经济损失,保证设备在规定的时间内无故障安全可靠的运行。2）向运行人员提供及时的信息,有效地支援运行,提高设备使用的合理性,运行的安全性和经济性,充分挖掘设备的潜力,延长设备的使用寿命3）通过本项目的实施达到设备的有效维修,降低设备的维修成本,提高设备的使用效率,改善产品的质量,增加产量,减少同类事故的发生.2．2系统测点统计：根据煤矿企业现场的实际情况以及风机在线监测系统所必需测量物理量的要求，必须监测以下各量（两台风机）：序号测点名称测点数量备注1负压22静压23动压24风速25全压2全压=静压+动压6风量2通过风压和风速换算7瓦斯浓度28有功功率2功率因数根据有功功率和总功率计算9电机轴承温度810定子绕组温度811风机振幅4通过振动专用数据采集器采集12I、II段母线电压213I、II回路电流2第4页共9页第5页共9页上位机1交换机服务器上位机2编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页14风机1、2级电机电流、反转电流615正反转、停止信号6开关量16电机转速417电机功率、风机耗电量8通过电压、电流、运行时间换算表1测点统计表2．3振动监测和风机在...
