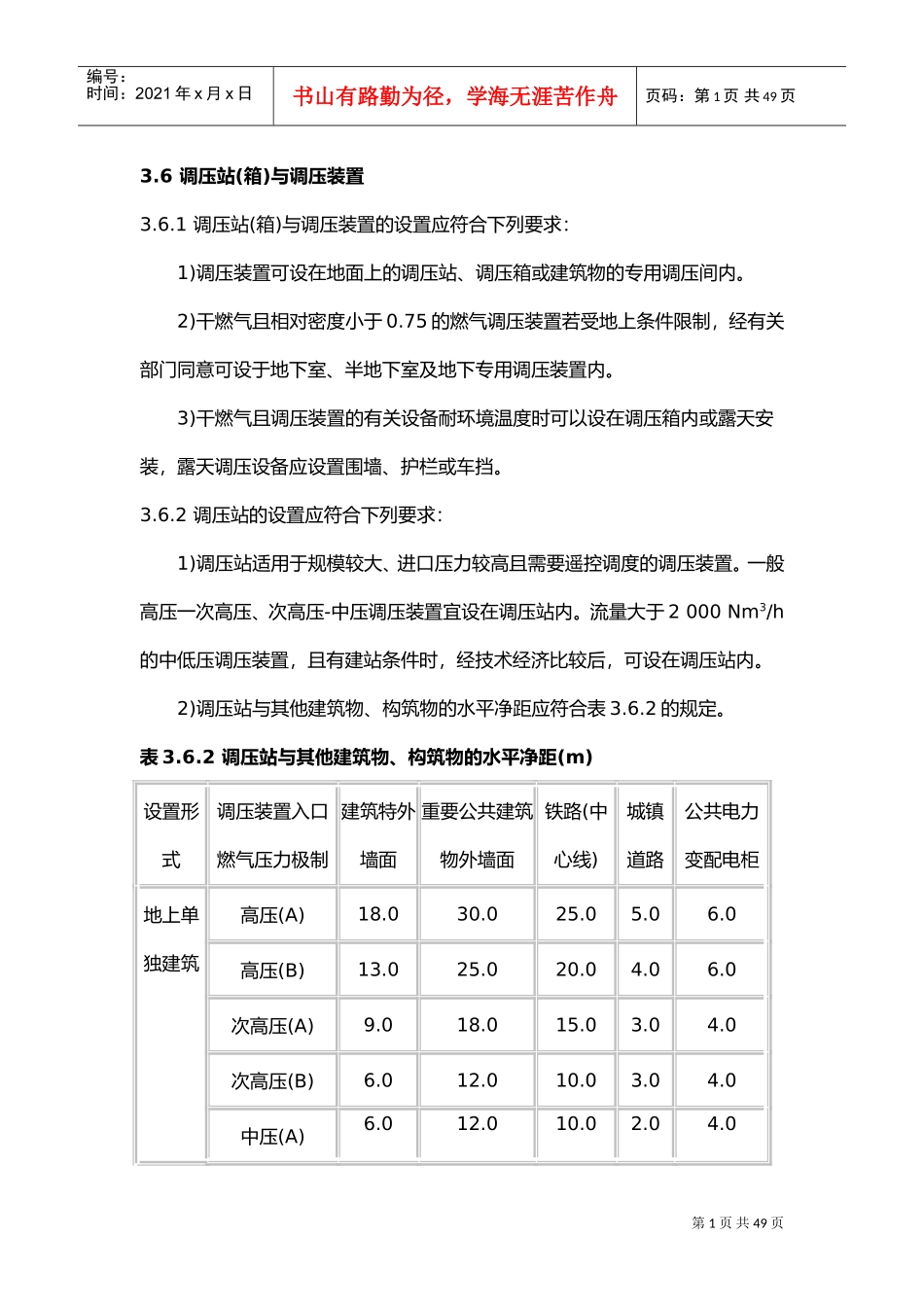

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页3.6调压站(箱)与调压装置3.6.1调压站(箱)与调压装置的设置应符合下列要求：1)调压装置可设在地面上的调压站、调压箱或建筑物的专用调压间内。2)干燃气且相对密度小于0.75的燃气调压装置若受地上条件限制，经有关部门同意可设于地下室、半地下室及地下专用调压装置内。3)干燃气且调压装置的有关设备耐环境温度时可以设在调压箱内或露天安装，露天调压设备应设置围墙、护栏或车挡。3.6.2调压站的设置应符合下列要求：1)调压站适用于规模较大、进口压力较高且需要遥控调度的调压装置。一般高压一次高压、次高压-中压调压装置宜设在调压站内。流量大于2000Nm3/h的中低压调压装置，且有建站条件时，经技术经济比较后，可设在调压站内。2)调压站与其他建筑物、构筑物的水平净距应符合表3.6.2的规定。表3.6.2调压站与其他建筑物、构筑物的水平净距(m)设置形式调压装置入口燃气压力极制建筑特外墙面重要公共建筑物外墙面铁路(中心线)城镇道路公共电力变配电柜地上单独建筑高压(A)18.030.025.05.06.0高压(B)13.025.020.04.06.0次高压(A)9.018.015.03.04.0次高压(B)6.012.010.03.04.0中压(A)6.012.010.02.04.0第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页中压(B)6.012.010.02.04.0注：当达不到上表净距要求时，采取有效措施，司适当缩小净距。3.6.3调压箱的设置应符合下列要求：1)区域性调压箱为地上落地式调压箱，与建筑物、构筑物的水平净距应符合表3.6.3的规定。落地式调压箱应单独设置在钢筋混凝土基础上，箱底距地坪高度宜为0.3m。箱体体积大于1.5m3时应有爆炸泄压口。箱体均应设自然通风口。表3.6.3区域性落地调压箱(柜)与其他建筑物、构筑物的水平净距(m)调压装置燃气入口压力级制距一般建筑物的外墙面距重要公共建筑和高层建筑外墙层距铁路或电车轨道距道路路边距公共电力变压器亭次高压A7.014.012.02.04.0次高压B4.08.08.02.04.0中压A4.08.08.01.04.0中压B4.08.08.01.04.0注：当受到地形条件的限制，落地式调压箱两侧(非平行)可贴靠无门、窗洞口的建筑物外墙设置，贴靠的建筑物外墙应为实体墙，建筑物耐火等级不应低于“二级”。2)楼栋式调压箱的调压器管径不应大于DN50，进口压力不应大于0.4第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页MPa，可安装在用气建筑物的外墙壁上或悬挂于专用的支架上。调压箱到建筑物的门、窗或其他通向室内的孔槽的水平净距应不小于1.5m，且不得安装在建筑物的门、窗及平台的上、下方墙上及阳台的下方，不应安装在室内通风机进风口墙上。安装调压箱的墙体应为永久性实体墙。建筑耐火等级不低于“三级”。3)用户专用调压箱调压器口径大于DN50时，调压箱距建筑物、构筑物的水平净距可按表3.6.3执行。用户专用调压箱调压器口径不大于DN50时可按楼栋式调压箱要求安装在建筑物的外墙上。但当调压器进口压力大于0.4MPa时，调压箱到建筑物的门、窗或其他通向室外的孔槽的水平净距就不得小于3.0m。4)安装调压箱的位置应能满足调压器安全装置的安装要求。5)安装调压箱的位置应使调压箱不被碰撞，不影响观瞻，并在开箱作业时不影响交通。3.6.4用户专用调压装置设置在建筑物内或其附属设施内时应符合下列要求：1)调压装置进口压力不大于0.4MPa(工业用户、锅炉房不大于0.8MPa)时，可设置在用气建筑物专用单层毗邻建筑物内：(1)该建筑与相邻建筑应用无门窗和洞口的防火墙隔开。与其他建筑物、构筑物水平净距应符合表3.6.2的规定。(2)该建筑物耐火等级应符合现行的国家标准《建筑设计防火规范》GBJ16的不低于“二级”设计的规定，并应具有轻型结构屋顶、爆炸泄压口及向外开启的门窗。(3)地面应采用不会产生火花的材料。第4页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页(4)室内通风次数每小时不应小于2次。(5)室内电气、照明装置应符合现行的国家标准《爆炸和火灾危险环境电力装置设计规范》GB50058的“1区”设计的规定。2)调压装置进口压力不大于0.2MPa时...
