毕业设计四季花园小区FTTH方案设计VIP免费

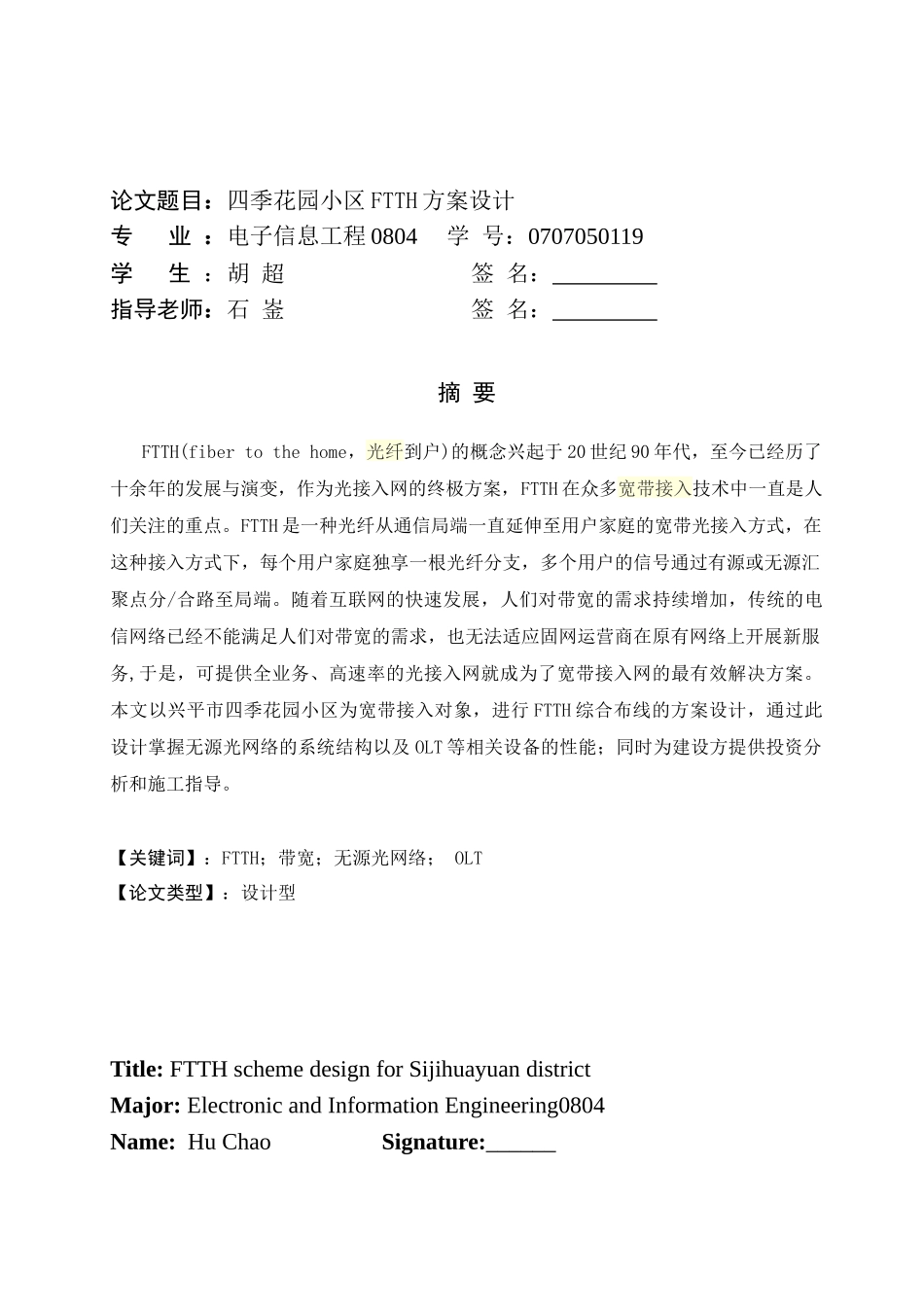

论文题目：四季花园小区FTTH方案设计专业：电子信息工程0804学号：0707050119学生：胡超签名：指导老师：石崟签名：摘要FTTH(fibertothehome，光纤到户)的概念兴起于20世纪90年代，至今已经历了十余年的发展与演变，作为光接入网的终极方案，FTTH在众多宽带接入技术中一直是人们关注的重点。FTTH是一种光纤从通信局端一直延伸至用户家庭的宽带光接入方式，在这种接入方式下，每个用户家庭独享一根光纤分支，多个用户的信号通过有源或无源汇聚点分/合路至局端。随着互联网的快速发展，人们对带宽的需求持续增加，传统的电信网络已经不能满足人们对带宽的需求，也无法适应固网运营商在原有网络上开展新服务,于是，可提供全业务、高速率的光接入网就成为了宽带接入网的最有效解决方案。本文以兴平市四季花园小区为宽带接入对象，进行FTTH综合布线的方案设计，通过此设计掌握无源光网络的系统结构以及OLT等相关设备的性能；同时为建设方提供投资分析和施工指导。【关键词】：FTTH；带宽；无源光网络；OLT【论文类型】：设计型Title:FTTHschemedesignforSijihuayuandistrictMajor:ElectronicandInformationEngineering0804Name:HuChaoSignature:______Supervisor:ShiYinSignature:______AbstractFTTH(fibertothehome,FTTH)conceptemergedinthe1990s.Ithasexperiencedmorethantenyearsofdevelopmentandevolution.Astheultimateschemeoftheopticalaccessnetwork,FTTHhasbeenthefocusofattentioninthenumberofbroadbandaccesstechnologies.FTTHisabroadbandopticalaccesswaythatthefiberextendstofamiliesfromcommunicationsinfrastructure.Inthisaccessmode,Eachuserfamilyexclusiveonefiberbranch.Multipleuser’ssignalsarebroughttogetherorseparatedtothecentralofficethroughtheactiveorpassivedotted.WiththerapiddevelopmentofInternet,People'sdemandforbandwidthincreasescontinuously.Traditionaltelecommunicationsnetworkhasbeenunabletomeetpeople'sdemandforbandwidthandunabletoadapttothefixednetworkoperatorintheoriginalnetworkservice.Hence,providingfull-service,high-speedopticalaccessnetworkhasbecomethemosteffectivesolutionforthebroadbandaccessnetwork.ThispaperusedtheXingpingFourSeasonsGardenDistrictasthebroadbandaccessobjectsanddesignintegratedwiringinFTTH.WecangraspthesystemstructureofthepassiveopticalnetworkandtheperformanceoftheOLTequipment,aswellasprovideinvestmentanalysisandconstructionguidancefortheconstructionsidethroughthedesign.【Keywords】FTTH;Bandwidth;PassiveOpticalNetwork;OLT【TypeofThesis】DesignType前言需求总是刺激着技术的进步。随着用户对宽带多媒体信息的旺盛需求的不断提高，宽带网朝着全业务、高带宽、差异化、易运行维护的方向发展已成为不可逆转的趋势，视频信息将取代话音信息成为网上承载信息的主体。以高带宽为主要特征的新需求为FTTH技术的应用开辟了广阔的前景。基于铜资源的稀缺性和光纤接入技术的带宽优势考虑，“光进铜退”成为建设下一代宽带接入网的指导思想。近30年来，我国电信行业的发展速度是空前的，手机和因特网的普及极大地改变了人们的生活方式。如果说20世纪是电通信的世纪，那么21世纪则是光通信的世纪。目前我们生活中使用到的“宽带”只是相对以往64kbit/s的业务而言，5Mbit/s或者10Mbit/s的带宽还算不上是真正的宽带，无法满足人们以Gbit/s乃至Tbit/s为单位的信息交换的需求。光纤的带宽在理论上可以达到无限，在可以预见的未来，FTTH必将得到大规模的应用。FTTH是光纤接入网的最终也是最理想的方式，是解决运营商接入网建设最后一公里的最佳解决方案。FTTH是完全利用光纤传输媒质连接运营商局端和家庭住宅的接入方式，全部由光纤网络连接至终端，光纤网络在用户家终结，引入光纤由单个家庭住宅独享FTTH，在提高带宽的同时也增强了安全性。由于FTTH网络的接入网部分不含任何有源设备，因此极大地降低了运营商的投资成本以及维护难度。相对于传统的接入方式来说，FTTH拥有...
