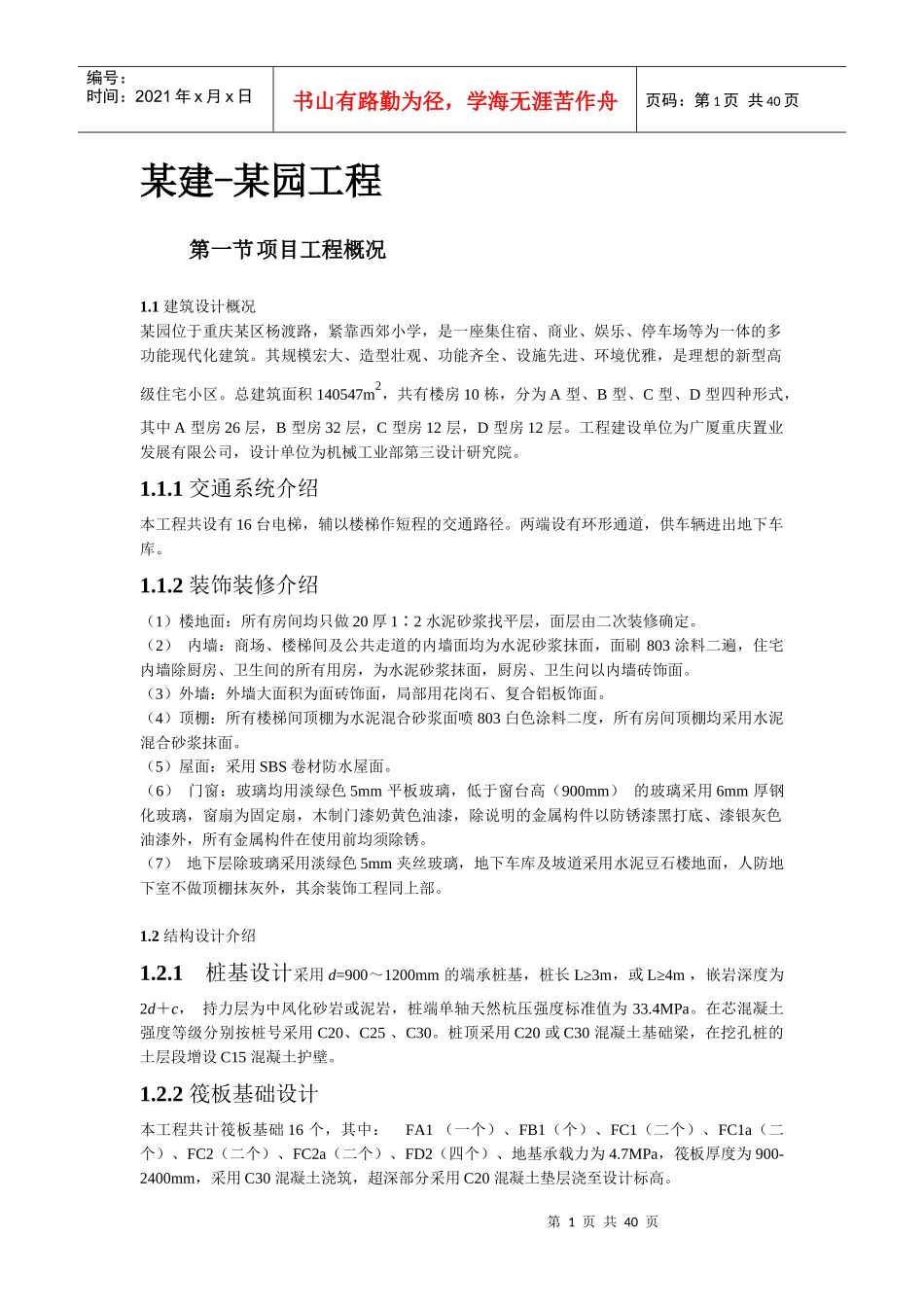

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页某建-某园工程第一节项目工程概况1.1建筑设计概况某园位于重庆某区杨渡路，紧靠西郊小学，是一座集住宿、商业、娱乐、停车场等为一体的多功能现代化建筑。其规模宏大、造型壮观、功能齐全、设施先进、环境优雅，是理想的新型高级住宅小区。总建筑面积140547m2，共有楼房10栋，分为A型、B型、C型、D型四种形式，其中A型房26层，B型房32层，C型房12层，D型房12层。工程建设单位为广厦重庆置业发展有限公司，设计单位为机械工业部第三设计研究院。1.1.1交通系统介绍本工程共设有16台电梯，辅以楼梯作短程的交通路径。两端设有环形通道，供车辆进出地下车库。1.1.2装饰装修介绍（1）楼地面：所有房间均只做20厚12∶水泥砂浆找平层，面层由二次装修确定。（2）内墙：商场、楼梯间及公共走道的内墙面均为水泥砂浆抹面，面刷803涂料二遍，住宅内墙除厨房、卫生间的所有用房，为水泥砂浆抹面，厨房、卫生问以内墙砖饰面。（3）外墙：外墙大面积为面砖饰面，局部用花岗石、复合铝板饰面。（4）顶棚：所有楼梯间顶棚为水泥混合砂浆面喷803白色涂料二度，所有房间顶棚均采用水泥混合砂浆抹面。（5）屋面：采用SBS卷材防水屋面。（6）门窗：玻璃均用淡绿色5mm平板玻璃，低于窗台高（900mm）的玻璃采用6mm厚钢化玻璃，窗扇为固定扇，木制门漆奶黄色油漆，除说明的金属构件以防锈漆黑打底、漆银灰色油漆外，所有金属构件在使用前均须除锈。（7）地下层除玻璃采用淡绿色5mm夹丝玻璃，地下车库及坡道采用水泥豆石楼地面，人防地下室不做顶棚抹灰外，其余装饰工程同上部。1.2结构设计介绍1.2.1桩基设计采用d=900～1200mm的端承桩基，桩长L≥3m，或L≥4m，嵌岩深度为2d＋c，持力层为中风化砂岩或泥岩，桩端单轴天然杭压强度标准值为33.4MPa。在芯混凝土强度等级分别按桩号采用C20、C25、C30。桩顶采用C20或C30混凝土基础梁，在挖孔桩的土层段增设C15混凝土护壁。1.2.2筏板基础设计本工程共计筏板基础16个，其中：FA1（一个）、FB1（个）、FC1（二个）、FC1a（二个）、FC2（二个）、FC2a（二个）、FD2（四个）、地基承载力为4.7MPa，筏板厚度为900-2400mm，采用C30混凝土浇筑，超深部分采用C20混凝土垫层浇至设计标高。第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页1.2.3墙体设计（1）本工程墙体有剪力墙和填充墙，剪力墙厚有200mm，250mm及300mm三种，混凝土强度等级有：A1、A2型，C型，D型为C40；B型为C45；广场为C30。填充墙采用M5级混合砂浆砌筑MU10级页岩砖。（2）地下挡土墙采用C30防水混凝土，抗渗强度等级S10，混凝土内掺入UEA一H高效微膨胀剂，掺量为10％。（3）污水池采用C30防水混凝土，抗渗强度等级为S8。（4）消防及生活水池采用C30防水混凝土，抗渗强度等级为S10，混凝土内渗入10％的UEA-H微膨胀剂。1.2.4柱、梁、板设计柱截面尺寸：500×500600×600600×1000600×1200700×700700×1000800×800800×900900×1100900×900混凝土强度等级：A1型、A2型，C型，D型为C40；B型为C45；广场为C30。梁、板尺寸：梁高度：400～1300m，宽度：200～400m，当梁宽大于350mm时，要适当增加箍筋的数量；板厚：120mm、150mm、180mm，梁、板混凝土强度等级除人防区域-6.000层为C40外其余均为C30。1.3其他专业概况详见安装工程施工方案。1.4地质条件概况本工程多以中风化砂岩为持力层，各区基础持力层及承载力详见施工图。1.5工程特点及施工条件本工程属九龙小区的地下部分，地处重庆市九龙坡区西郊路下石桥片区；由于场地属于新开发地带，比较狭窄施工条件较为困难。该工程结构的基本特点是柱网复杂，工程量大，结构尺寸变化大。施工临设、“四通一平”、机械设备、材料、现场管理人员和工人已到位。1.7主要施工内容平基、桩基、筏基、框剪钢筋混凝土结构，填充墙，粗装修，水电安装。电梯安装由建设方自理。第一节项目质量计划的编制依据第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页2.1施工设计图纸图纸名...
