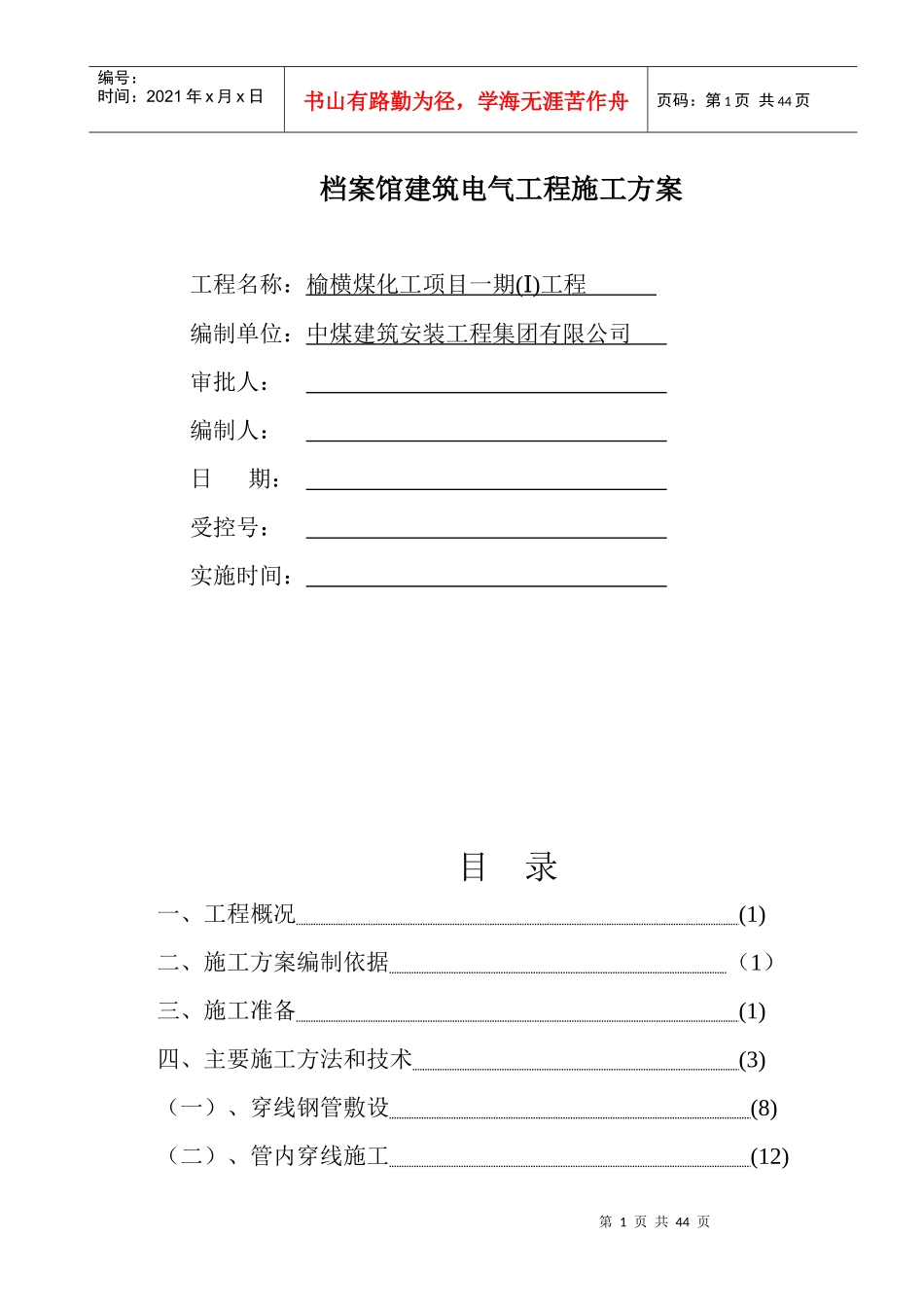

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页档案馆建筑电气工程施工方案工程名称：榆横煤化工项目一期()Ⅰ工程编制单位：中煤建筑安装工程集团有限公司审批人：编制人：日期：受控号：实施时间：目录一、工程概况(1)二、施工方案编制依据（1）三、施工准备(1)四、主要施工方法和技术(3)（一）、穿线钢管敷设(8)（二）、管内穿线施工(12)第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页（三）、配电箱安装(12)（四）、导线连接(12)（五）、开关、插座安装(13)（六）、灯具安装(14)（七）、桥架、线槽安装(15)（八）、电缆敷设(17)（九）、防雷接地(24)（十）、电气火灾监控系统(25)五、工程管理组织机构(26)六、工期保证措施(26)七、质量保障措施(27)八、成品保护措施(27)九、安全施工应急与预案及文明施工(28)一、工程概况本工程位于中煤陕西甲醇及综合利用项目厂前区，档案馆总建筑面积约为3784.41㎡，地上3层，建筑主体高度15.6m，本建筑结构为钢筋混凝土框第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页架结构，通过连廊与办公楼相连，为办公楼的附楼。二、施工方案编制依据1、必须严格按照设计图纸进行施工，遇到有部分安装与结构冲突的地方，按一般原则服从结构和土建，并及时做好技术联系单，同设计单位协商。2、必须满足《建筑电气工程施工质量验收规范GB50303-2002》的要求。三、施工准备（一）、电气工程的预留预埋：1、预埋线管敷设及接线盒等的预埋必须根据设计指定执行的施工规范和施工图纸，且应与土建专业密切配合进行施工，要求定位准确。敷设线管内应无铁屑及毛刺，切口处应平整、光滑，弯曲处不应有褶皱、凹陷或裂缝，弯曲程度不应大于管外径的10%，弯曲半径不应小于所穿人电线、电缆的最小弯曲半径，连接处要有可靠接地，用跨接线连通。2、防雷接地工程的预埋对接地体和接地母线的预埋，必须严格按照施工规范及设计图纸的要求进行。建筑物主筋要通过可靠连接形成可靠电气通路，系统重要部位应做相应的防腐处理。接地母线与接地体的焊接应采用搭接焊，其焊接长度及焊接面应按规范规定执行，接地电阻应符合设计要求。（二）、与主体结构施工的配合措施1、把好图纸会审关安装各专业的技术人员在施工前必须认真熟悉图纸，第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页消化设计意图。2、做好技术交底与安全教育在施工班组进场施工前，各专业技术人员应对作业工人进行技术交底，就施工方法、技术要求和计划安排等事项交待清楚，且做好交底记录。安监人员随即进行安全教育，以确保预留预埋的工作质量及交叉作业配合工作的安全性。3、为保证预埋工作的适时性，应提前安排预埋管线的预置，力求达到80%以上的预置深度。4、为保证预埋预留工作的高质量，应依据土建专业提供的基准线来确定预留预埋的位置，并加以固定。5、在土建拆模后，及时检查预埋件被浇筑后的情况，一旦发现问题就应及时采取可行的补救措施，以免日后发生大量剔凿或需要截断钢筋的现象。四、主要施工方法和技术要求（一）、穿线钢管敷设范围：适用于照明与动力配线的钢管明、暗敷设及吊顶内和护墙板内钢管敷设工程。1、施工准备在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。暗敷钢管在底层板筋绑扎完成后，进行。第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页主要机具：铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、工具袋、电工常用工具等。2、材料要求焊接钢管管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。除镀锌管外其他管材需要预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈）镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。管箍使用通丝管箍，丝扣清晰不乱扣，镀锌层完整无剥落、无劈裂、两端光滑无毛刺，并有产品合格证。锁紧...
