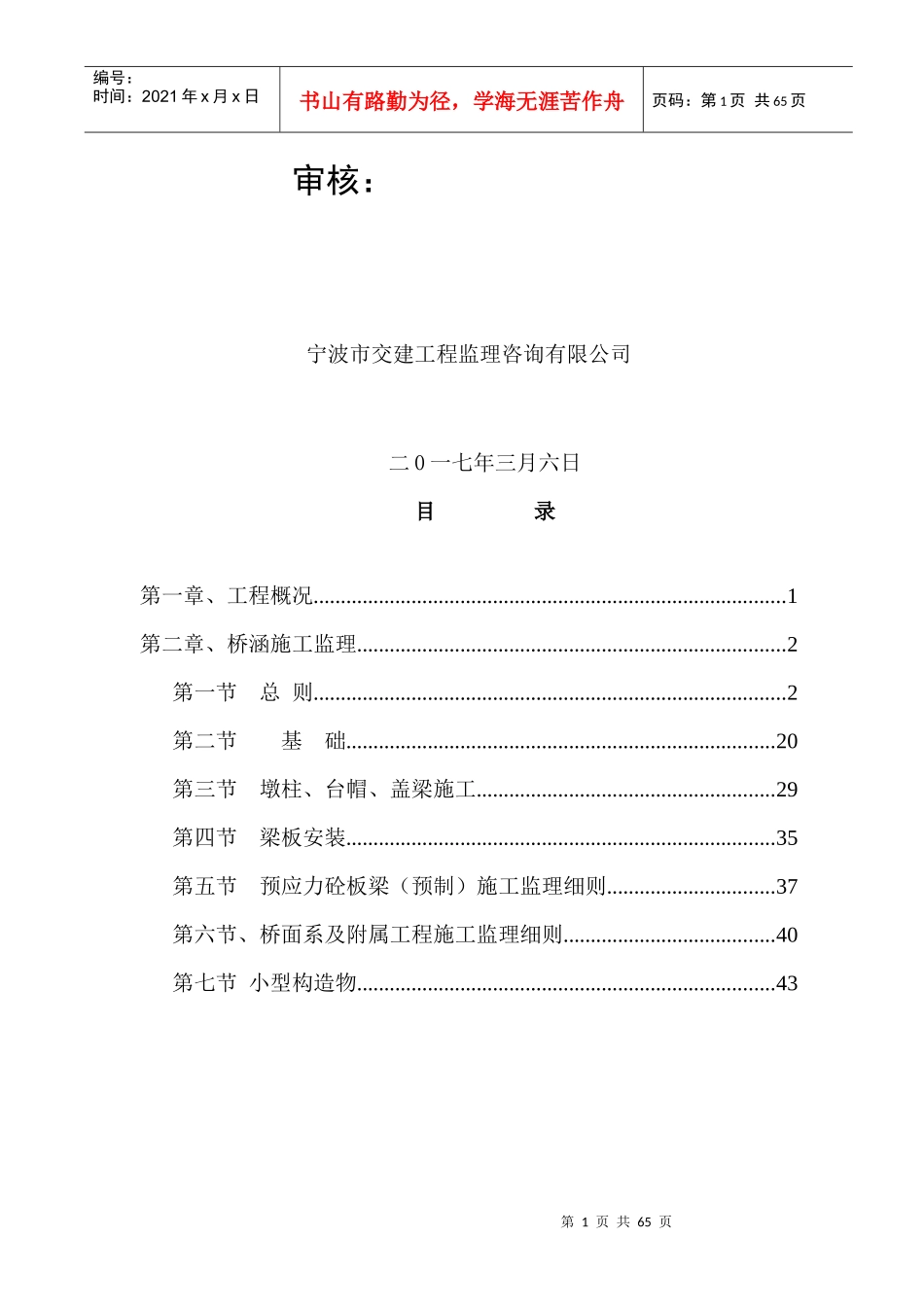

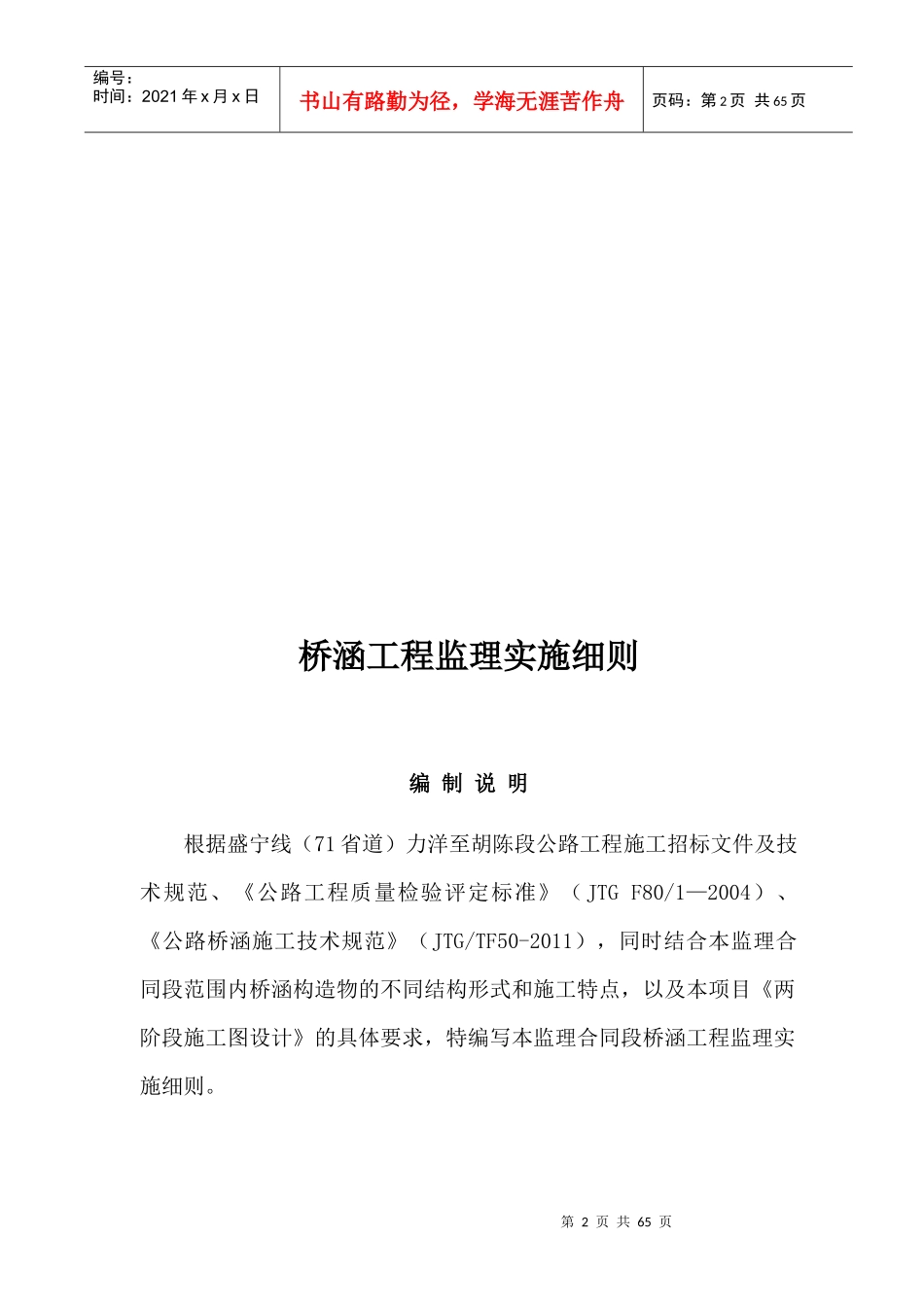

盛宁线(71省道)力洋至胡陈段公路工程桥涵工程监理实施细则编制:第1页共65页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共65页审核:宁波市交建工程监理咨询有限公司二0一七年三月六日目录第一章、工程概况.......................................................................................1第二章、桥涵施工监理...............................................................................2第一节总则.......................................................................................2第二节基础...............................................................................20第三节墩柱、台帽、盖梁施工.......................................................29第四节梁板安装...............................................................................35第五节预应力砼板梁(预制)施工监理细则...............................37第六节、桥面系及附属工程施工监理细则.......................................40第七节小型构造物.............................................................................43第2页共65页第1页共65页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共65页桥涵工程监理实施细则编制说明根据盛宁线(71省道)力洋至胡陈段公路工程施工招标文件及技术规范、《公路工程质量检验评定标准》(JTGF80/1—2004)、《公路桥涵施工技术规范》(JTG/TF50-2011),同时结合本监理合同段范围内桥涵构造物的不同结构形式和施工特点,以及本项目《两阶段施工图设计》的具体要求,特编写本监理合同段桥涵工程监理实施细则。第3页共65页第2页共65页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共65页第一章、工程概况本项目为盛宁线二期工程,起点在力洋镇与盛宁线一期工程相接,与创业路作平面交叉,路线向东布线,与X404力胡线平面交叉后,穿过燕楼山垭口,沿山体东侧向东北方向布线。于K2+288处设大桥跨越西仓渓,至海头村附近折向东南,路线跨过烟头墩山体及垭口,沿胡陈港水库西侧布设,并避开海屿村房屋拆迁,在K7+670处设大桥跨越胡陈港水库,之后线位沿正在改建的虎溪南侧布线,终点在胡陈乡东南侧位置与现状的力胡线相交,路线全长9.674公里,远期路线继续往东北方向延伸,最终与盛宁线象山段相接。本项目按«公路工程技术标准»(JTGB01-2014)中规定的一级公路标准进行建设。公路等级:一级公路;设计速度:80Km/h;桥梁宽度与路基同宽。标准段路基宽度根据中央分隔带宽度分为24.5米、27.5米两种,对应桥梁断面布置如下:路基宽度24.5米的桥梁标准横断面布置:0.5m防撞护栏+10.75m行车道+0.75m防撞护栏+0.5m中分带+0.75m防撞护栏+10.75m行车道+0.5m防撞护栏=24.5m。路基宽度27.5米的桥梁标准横断面布置:0.5m防撞护栏+10.75m行车道+0.75m防撞护栏+3.5m中分带+0.75m防撞护栏+10.75m行车道+0.5m防撞护栏=27.5m。部分交叉口处的桥梁,结合交叉口布置的需要,断面布置和宽度同交叉口路基宽度一致。本项目全线共设桥梁13座(含线外侨),大桥565m/2座,中桥第4页共65页第3页共65页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共65页396m/5座,小桥142.24m/6座;其中主线桥共计959.36m/11座,改路1设置中桥84.04m/1座,改路7设置中桥55.84m/1座。涵洞全线共设置41道,其中圆管涵31道、盖板涵5道、箱涵5道。第二章、桥涵施工监理第一节总则一、施工监理依据(一)、施工监理内容桥涵工程主要包括桥梁、涵洞等。(二)施工监理依据1、桥涵施工图设计2、根据宁线(71省道)力洋至胡陈段公路工程施工招标文件及技术规范3、公路桥涵施工技术规范(JTG/TF50—2011)4、公路工程质量检验评定标准(第一册土建工程)(JTGF80/1—2004)5、国家、交通部、浙江省有关部门颁布的相关法律、法规等;6、本工程实施过程中,业主与监理工程师组织召开或参加的有关会议纪要、函电及其文字记录,监理工程师批准的各种图纸、指令...
