明珠建设工程给水排水计算书VIP免费

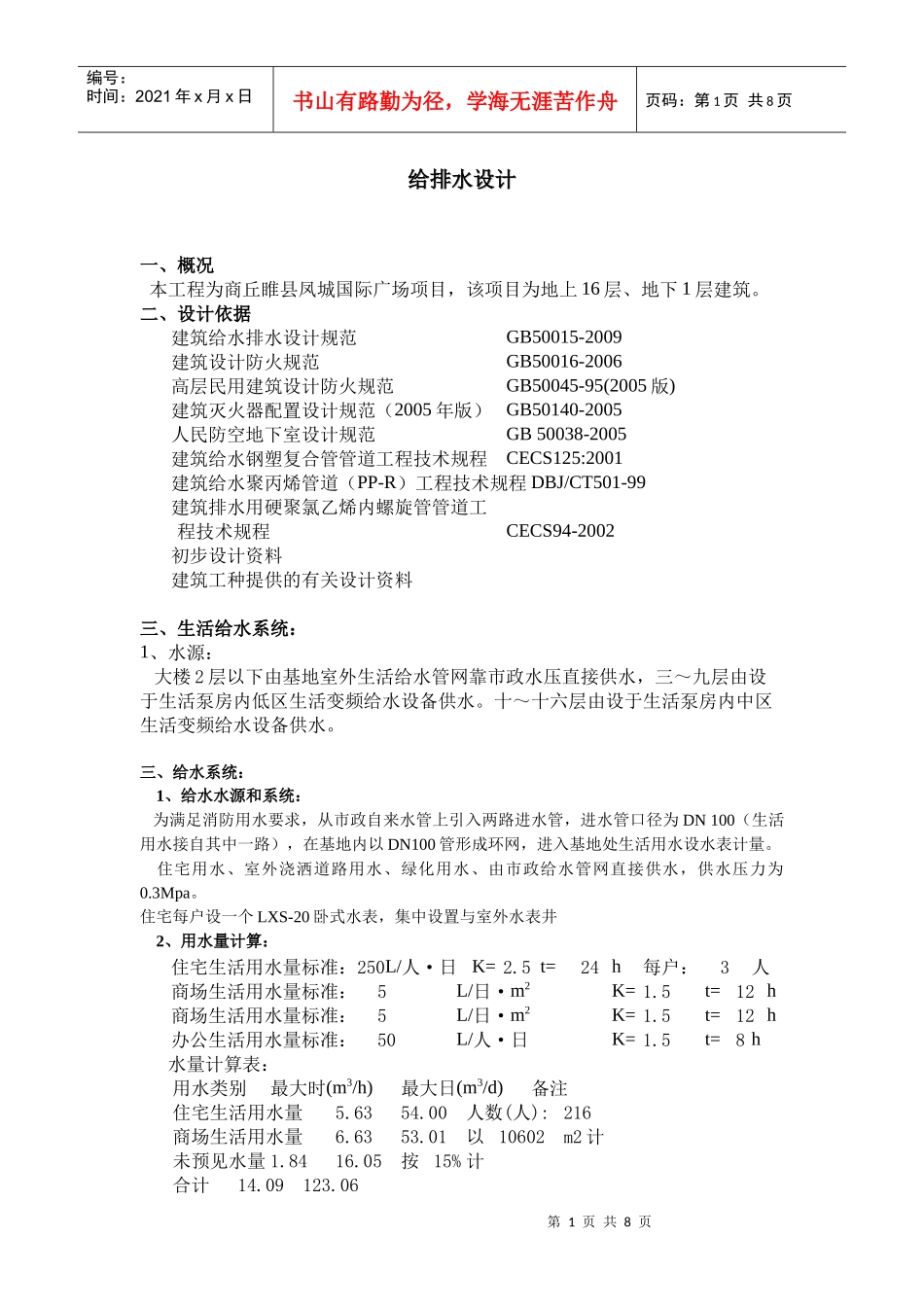

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页给排水设计给排水设计一、概况本工程为商丘睢县凤城国际广场项目，该项目为地上16层、地下1层建筑。二、设计依据建筑给水排水设计规范GB50015-2009建筑设计防火规范GB50016-2006高层民用建筑设计防火规范GB50045-95(2005版)建筑灭火器配置设计规范（2005年版）GB50140-2005人民防空地下室设计规范GB50038-2005建筑给水钢塑复合管管道工程技术规程CECS125:2001建筑给水聚丙烯管道（PP-R）工程技术规程DBJ/CT501-99建筑排水用硬聚氯乙烯内螺旋管管道工程技术规程CECS94-2002初步设计资料建筑工种提供的有关设计资料三、生活给水系统：1、水源：大楼2层以下由基地室外生活给水管网靠市政水压直接供水，三～九层由设于生活泵房内低区生活变频给水设备供水。十～十六层由设于生活泵房内中区生活变频给水设备供水。三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN100（生活用水接自其中一路），在基地内以DN100管形成环网，进入基地处生活用水设水表计量。住宅用水、室外浇洒道路用水、绿化用水、由市政给水管网直接供水，供水压力为0.3Mpa。住宅每户设一个LXS-20卧式水表，集中设置与室外水表井2、用水量计算：住宅生活用水量标准：250L/人·日K=2.5t=24h每户：3人商场生活用水量标准：5L/日·m2K=1.5t=12h商场生活用水量标准：5L/日·m2K=1.5t=12h办公生活用水量标准：50L/人·日K=1.5t=8h水量计算表：用水类别最大时(m3/h)最大日(m3/d)备注住宅生活用水量5.6354.00人数(人):216商场生活用水量6.6353.01以10602m2计未预见水量1.8416.05按15%计合计14.09123.06第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页3、道路地面冲洗用水和绿化用水：用水量标准：2L/m2·次；使用时间：以2h/次，上、下午各一次计；面积：约759m2；最高日用水量：Qd3＝2×759×2／1000＝3.036m3/day最大时用水量：Qh3＝3.036／4＝0.759m3/hr平均时用水量：Qh3＝0.759m3/hr4、汽车冲洗用水用水量标准：60L/辆·日；冲洗方式:高压水枪停车数量：45辆使用时间：2h冲洗数量：按全部汽车的80%；最高日用水量：Qd3＝36*60／1000＝2.16m3/day最大时用水量：Qh3＝3.036／2＝1.08m3/hr5、未预见水量：按用水量10～15%计。6、总用水量：Qd＝（71.4+6.62）×1.15=89.723m3/dayQh＝（18.56+1.655）×1.15=23.25m3/hr3、给水管道水力计算：（1）根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，计算出最大用水时卫生器具给水当量平均出流概率：U0=q0mKh0.2⋅Ng⋅T⋅3600(0/0)[2]（3-3）式中：U0—生活给水管道的最大用水时卫生器具给水当量平均出流概率（﹪）；q0—最高用水日的用水定额；m—每户用水人数；Kh—小时变化系数；Ng—每户设置的卫生器具给水当量数；第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页T—用水时数（h）；0.2—一个卫生器具给水当量的额定流量（L/s）。再由此式的出的U0查GB50015-2003P107中U0～ａc值对应表，求出ａc。（2）根据计算管段上的卫生器具给水当量总数，计算得出该管段的卫生器具给水当量的同时出流概率：U=1+∂c(Ng−1)0.49√Ng(0/0)[2](3-4)式中：U—计算管段的卫生器具给水当量同时出流概率（﹪）；ａc—对应于不同U0的系数；Ng—计算管段的卫生器具给水当量数。（3）根据计算管段上的卫生器具给水当量同时出流概率，得计算管段的设计秒流量。设计秒流量公式为：qg=0.2·U·Ng（L/s）[2]（3-5）式中：q0—计算管段的生活设计秒流量（L/s）；Ng—计算管段的卫生器具当量总数。（4）该楼所有卫生器具及其当量如表3-1所示1.户型入户管：名称当量NA户型B户型C户型D户型E户型F户型配件数量洗脸盆水龙头0.75121211家用洗衣机水嘴1111111大便器冲洗水箱浮球阀0.5121211洗涤盆1111111淋浴器0.75121211当量总数Ng＼4646440.411.39设计秒流量(L/s)qg=0.2⋅U⋅Ng＼0.410.50.410.50.410.41第4页共8页第3页共8页编号：时间：20...
