某地产悦庭2628楼悬挑脚手架施工方案(DOC47页)VIP免费

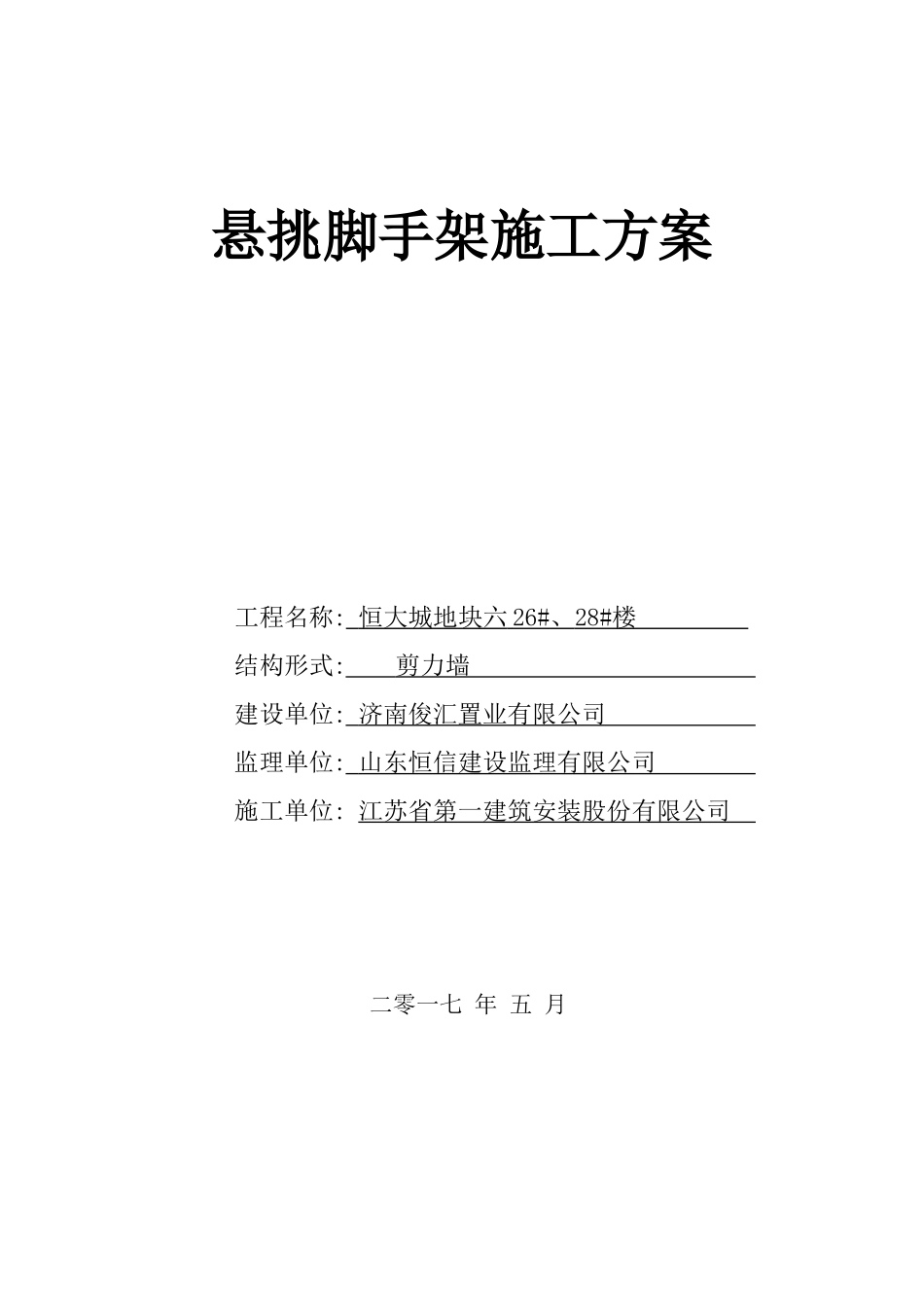

某地产悦庭2628楼悬挑脚手架施工方案(DOC47页)_第1页
1/44

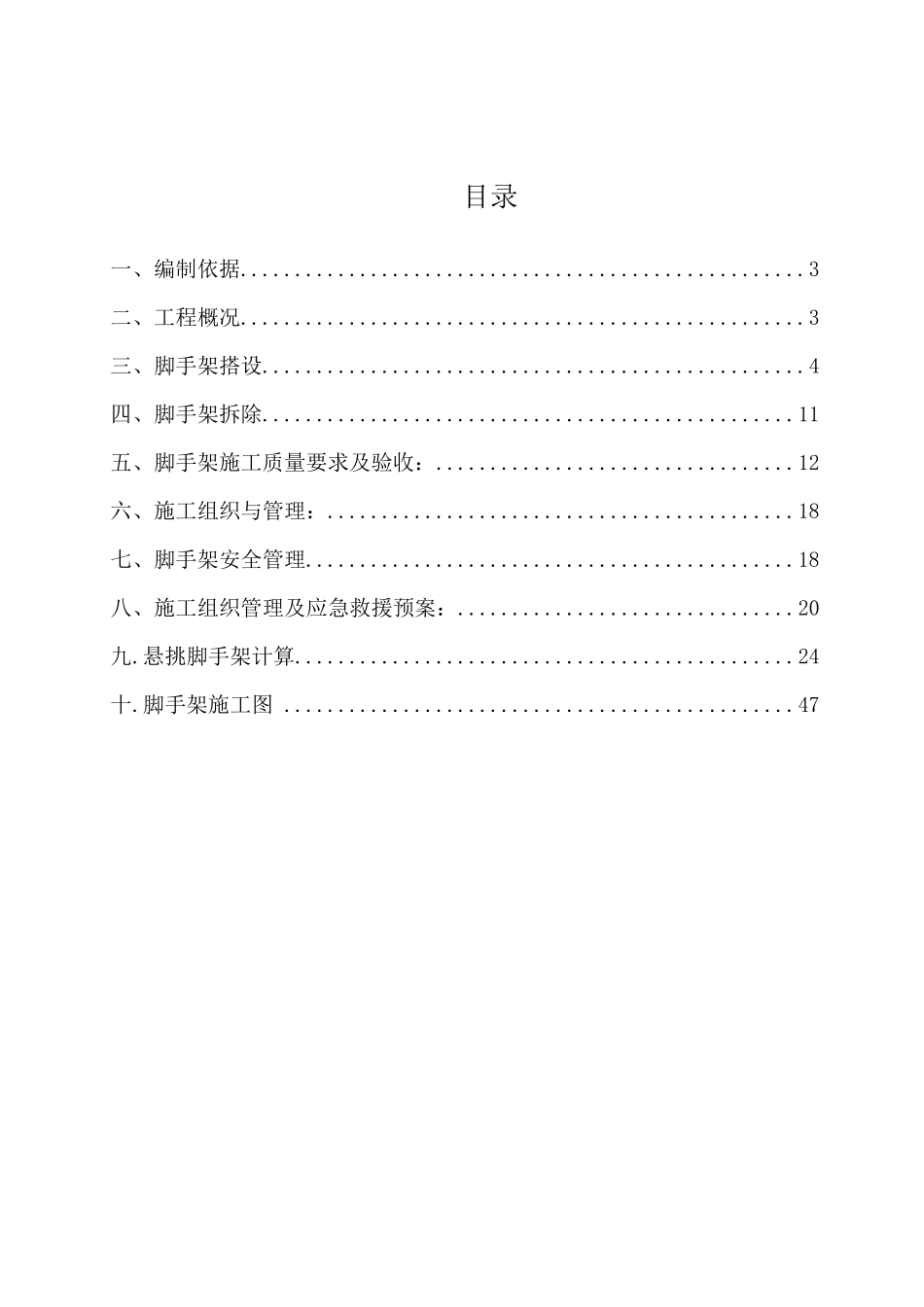

某地产悦庭2628楼悬挑脚手架施工方案(DOC47页)_第2页
2/44

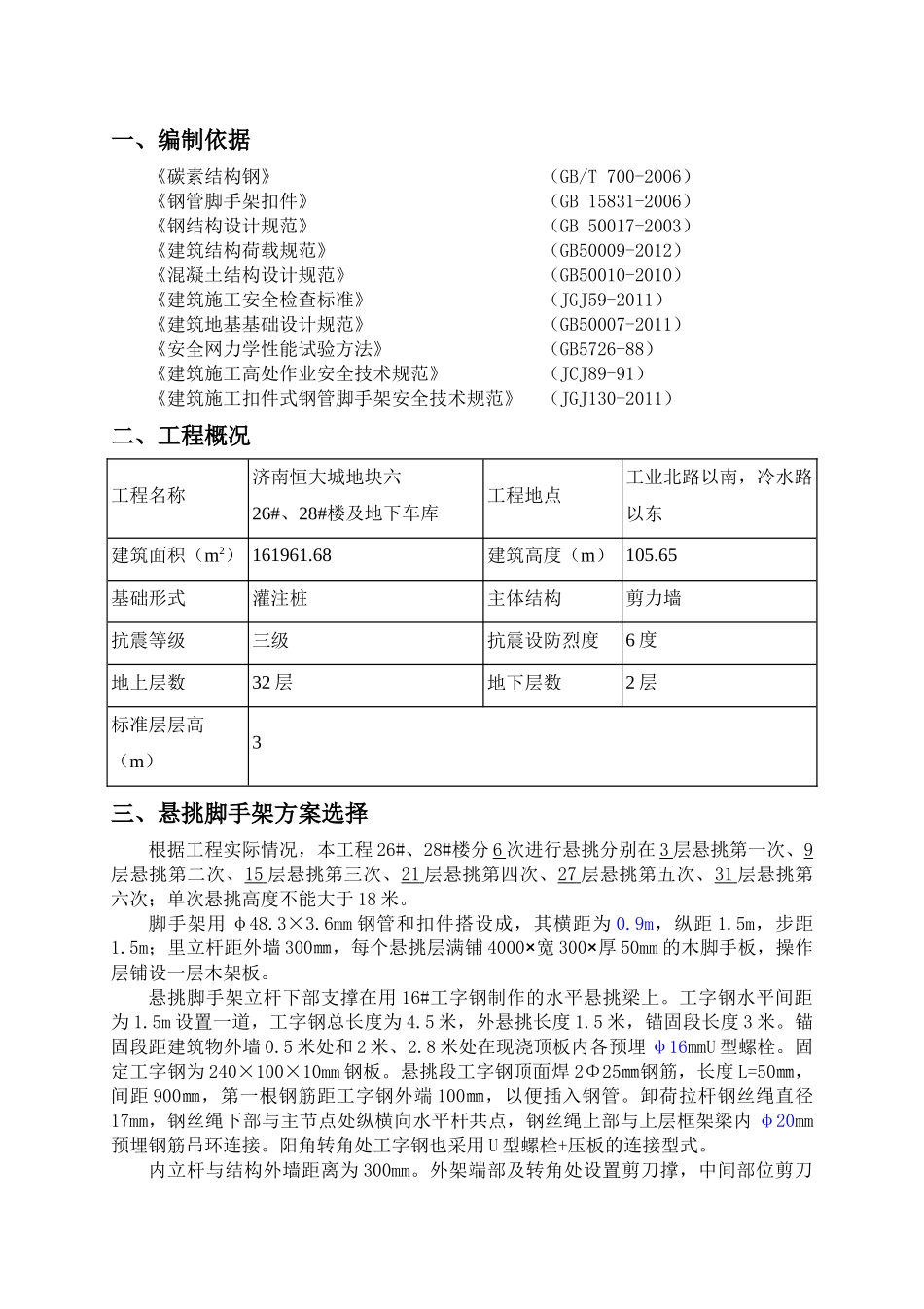

某地产悦庭2628楼悬挑脚手架施工方案(DOC47页)_第3页
3/44
悬挑脚手架施工方案工程名称:恒大城地块六26#、28#楼结构形式:剪力墙建设单位:济南俊汇置业有限公司监理单位:山东恒信建设监理有限公司施工单位:江苏省第一建筑安装股份有限公司二零一七年五月目录一、编制依据....................................................3二、工程概况....................................................3三、脚手架搭设..................................................4四、脚手架拆除.................................................11五、脚手架施工质量要求及验收:.................................12六、施工组织与管理:...........................................18七、脚手架安全管理.............................................18八、施工组织管理及应急救援预案:...............................20九.悬挑脚手架计算..............................................24十.脚手架施工图...............................................47一、编制依据《碳素结构钢》(GB/T700-2006)《钢管脚手架扣件》(GB15831-2006)《钢结构设计规范》(GB50017-2003)《建筑结构荷载规范》(GB50009-2012)《混凝土结构设计规范》(GB50010-2010)《建筑施工安全检查标准》(JGJ59-2011)《建筑地基基础设计规范》(GB50007-2011)《安全网力学性能试验方法》(GB5726-88)《建筑施工高处作业安全技术规范》(JCJ89-91)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)二、工程概况工程名称济南恒大城地块六26#、28#楼及地下车库工程地点工业北路以南,冷水路以东建筑面积(m2)161961.68建筑高度(m)105.65基础形式灌注桩主体结构剪力墙抗震等级三级抗震设防烈度6度地上层数32层地下层数2层标准层层高(m)3三、悬挑脚手架方案选择根据工程实际情况,本工程26#、28#楼分6次进行悬挑分别在3层悬挑第一次、9层悬挑第二次、15层悬挑第三次、21层悬挑第四次、27层悬挑第五次、31层悬挑第六次;单次悬挑高度不能大于18米。脚手架用φ48.3×3.6mm钢管和扣件搭设成,其横距为0.9m,纵距1.5m,步距1.5m;里立杆距外墙300㎜,每个悬挑层满铺4000×宽300×厚50mm的木脚手板,操作层铺设一层木架板。悬挑脚手架立杆下部支撑在用16#工字钢制作的水平悬挑梁上。工字钢水平间距为1.5m设置一道,工字钢总长度为4.5米,外悬挑长度1.5米,锚固段长度3米。锚固段距建筑物外墙0.5米处和2米、2.8米处在现浇顶板内各预埋φ16mmU型螺栓。固定工字钢为240×100×10mm钢板。悬挑段工字钢顶面焊2Φ25㎜钢筋,长度L=50㎜,间距900㎜,第一根钢筋距工字钢外端100㎜,以便插入钢管。卸荷拉杆钢丝绳直径17mm,钢丝绳下部与主节点处纵横向水平杆共点,钢丝绳上部与上层框架梁内φ20mm预埋钢筋吊环连接。阳角转角处工字钢也采用U型螺栓+压板的连接型式。内立杆与结构外墙距离为300mm。外架端部及转角处设置剪刀撑,中间部位剪刀第4页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共44页撑净间距为10m。立杆纵距1.5m(与工字钢间距相同),立杆横距0.9m,脚手架步距1.5m。操作层铺设一层木架板。操作层的外侧设置两道护栏,高度分别为1200mm和600mm,另外加设挡脚板,高度为180mm,底部用平网兜底,外侧挂密目安全网。每层设置兜底网至建筑物外梁侧面,每个悬挑层工字钢与楼面之间的间隙必须用高20cm竹胶板加固封严。四、脚手架搭设1、施工准备(1)单位工程负责人应按施工组织设计中有关脚手架的要求,向架设和使用人员进行技术交底。(2)应按规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收,不合格产品不得使用。详见脚手架的施工质量和验收。(3)经检验合格的构配件应按品种、规格分类,堆放整齐、平稳,堆放场地不得有积水。(4)应清除搭设场地杂物,平整搭设场地,并使排水畅通。(5)当脚手架基础下有设备基础、管沟时,在脚手架使用过程中不应开挖,否则必须采取加固措施。2、材料选择:(1).脚手架钢管选用φ48.3mm¿3.6mm钢管,每根钢管的最大质量不应大于25.8公斤,其质量符合现行国家标准《碳素...
