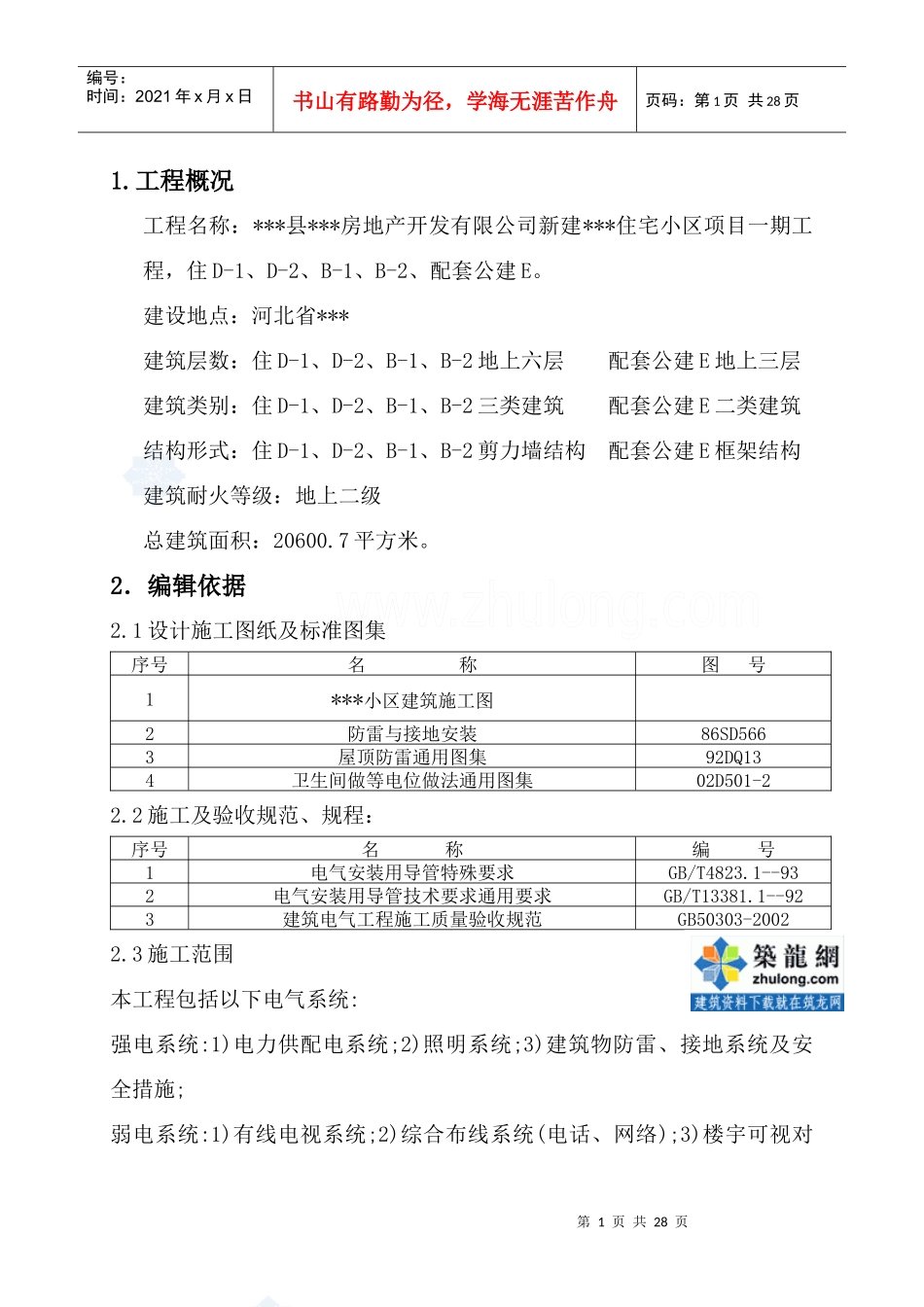

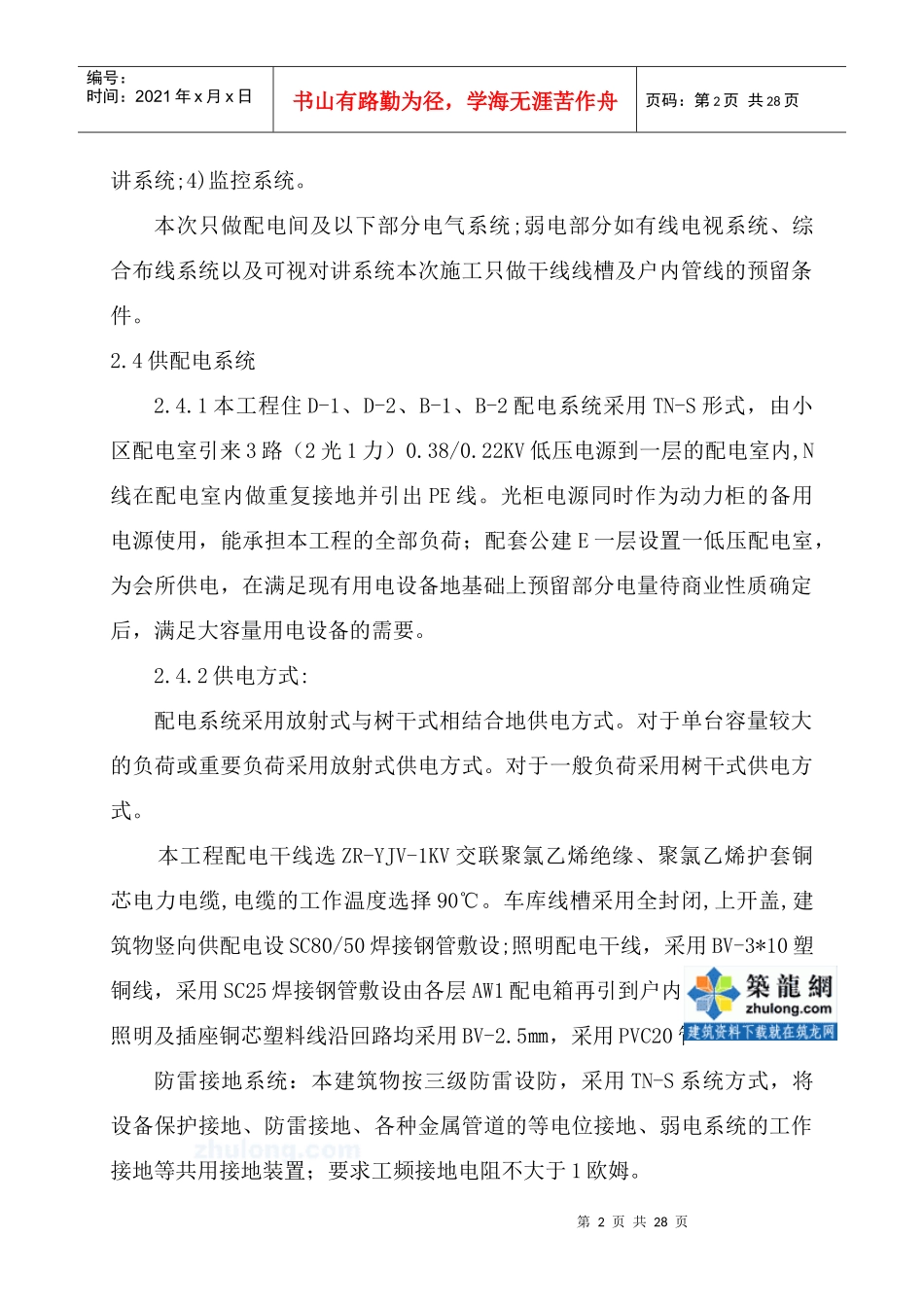

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页1.工程概况工程名称：***县***房地产开发有限公司新建***住宅小区项目一期工程，住D-1、D-2、B-1、B-2、配套公建E。建设地点：河北省***建筑层数：住D-1、D-2、B-1、B-2地上六层配套公建E地上三层建筑类别：住D-1、D-2、B-1、B-2三类建筑配套公建E二类建筑结构形式：住D-1、D-2、B-1、B-2剪力墙结构配套公建E框架结构建筑耐火等级：地上二级总建筑面积：20600.7平方米。2．编辑依据2.1设计施工图纸及标准图集序号名称图号1***小区建筑施工图2防雷与接地安装86SD5663屋顶防雷通用图集92DQ134卫生间做等电位做法通用图集02D501-22.2施工及验收规范、规程：序号名称编号1电气安装用导管特殊要求GB/T4823.1--932电气安装用导管技术要求通用要求GB/T13381.1--923建筑电气工程施工质量验收规范GB50303-20022.3施工范围本工程包括以下电气系统:强电系统:1)电力供配电系统;2)照明系统;3)建筑物防雷、接地系统及安全措施;弱电系统:1)有线电视系统;2)综合布线系统(电话、网络);3)楼宇可视对第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页讲系统;4)监控系统。本次只做配电间及以下部分电气系统;弱电部分如有线电视系统、综合布线系统以及可视对讲系统本次施工只做干线线槽及户内管线的预留条件。2.4供配电系统2.4.1本工程住D-1、D-2、B-1、B-2配电系统采用TN-S形式，由小区配电室引来3路（2光1力）0.38/0.22KV低压电源到一层的配电室内,N线在配电室内做重复接地并引出PE线。光柜电源同时作为动力柜的备用电源使用，能承担本工程的全部负荷；配套公建E一层设置一低压配电室，为会所供电，在满足现有用电设备地基础上预留部分电量待商业性质确定后，满足大容量用电设备的需要。2.4.2供电方式:配电系统采用放射式与树干式相结合地供电方式。对于单台容量较大的负荷或重要负荷采用放射式供电方式。对于一般负荷采用树干式供电方式。本工程配电干线选ZR-YJV-1KV交联聚氯乙烯绝缘、聚氯乙烯护套铜芯电力电缆,电缆的工作温度选择90℃。车库线槽采用全封闭,上开盖,建筑物竖向供配电设SC80/50焊接钢管敷设;照明配电干线，采用BV-3*10塑铜线，采用SC25焊接钢管敷设由各层AW1配电箱再引到户内照明配电箱，照明及插座铜芯塑料线沿回路均采用BV-2.5㎜，采用PVC20管敷设。防雷接地系统：本建筑物按三级防雷设防，采用TN-S系统方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于1欧姆。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页结构化布线系统：由首层设备向主配线柜敷设出的干线均采用封闭金属桥架敷设，水平配线用封闭金属桥架敷设再穿JDG薄壁钢管引至各层分户箱,再预留PVC20至各处信息插座，本系统仅考虑电话通信系统和计算机网络系统和综合布线需求。电信电视系统：本系统为有线电视传输分配系统，不单设接收天线和独立前端部分。电视传输、分配干线在配点竖井内沿弱电线槽敷设，电视用户穿线ф25JDG薄壁钢管从弱电线槽引出，墙内暗设PVC20至用户插座。3施工部署：3.1管理机构3.1.1公司工程技术部、质检安全部分别对工程实行全过程的技术指导、质量监督、安全生产服务。3.1.2项目部实行项目经理负责制：3.1.3管理体制：该工程采用项目经理负责制，全面负责工期、质量、成本、统一安排生产、劳动力及物资供应。技术负责人负责工程技术、施工质量、技术人员的调配等工作。3．2主要分项工程施工部署：项目经理生产经理技术总工质检员电工长班组长安全员组员第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页3.2.1合理安排工程进度计划配合土建施工，落实进度计划并严格执行。3.2.2在基础阶段，作好各种材料报表和应用的工具仪表以及各分项工程材料报表、审批报验手续。3.2.3基础施工，按施工图纸要求部位利用构造柱主筋与底板主筋用Φ16钢筋焊接作防雷接地引下线，并与地梁主筋焊接。利用...
