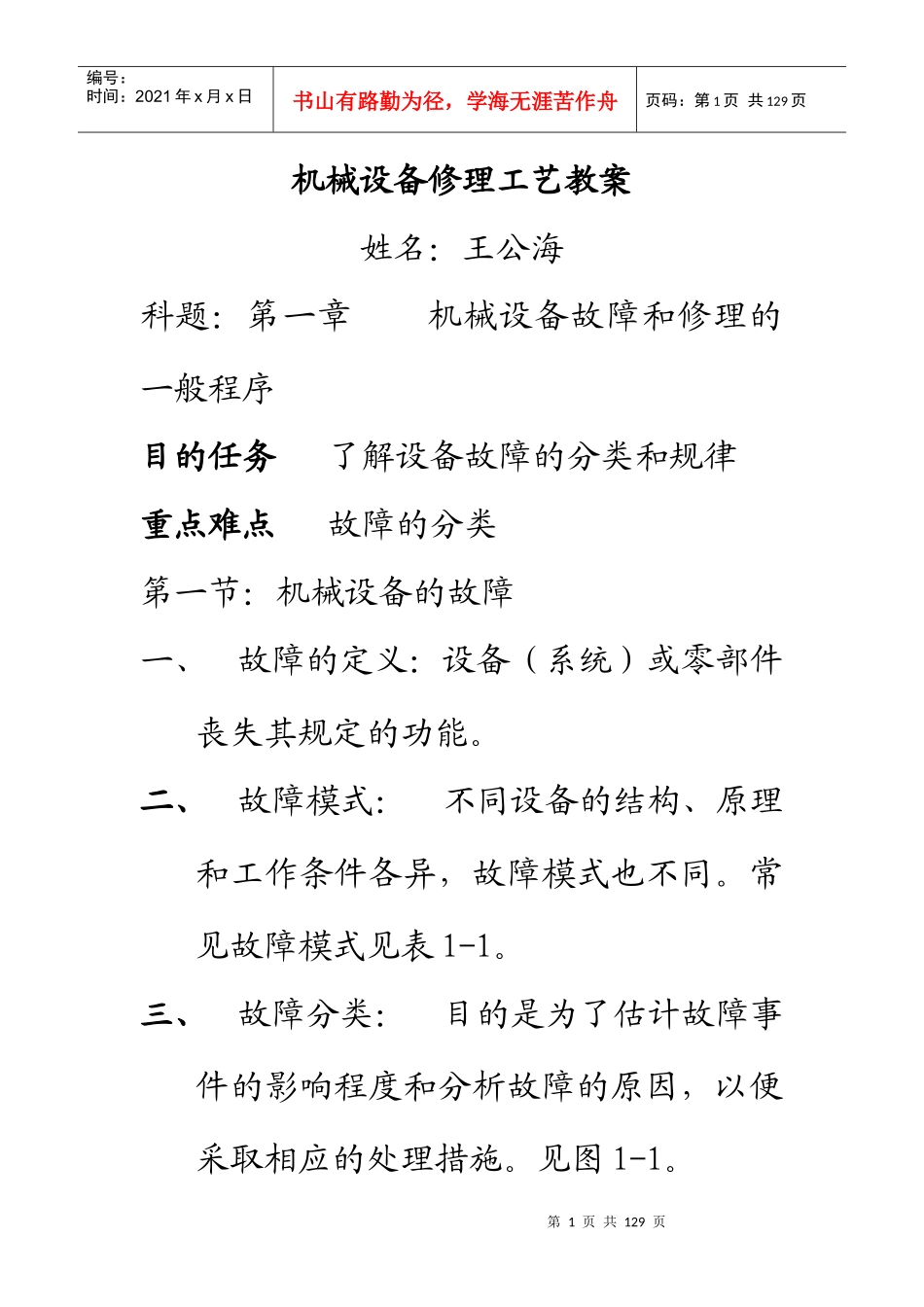

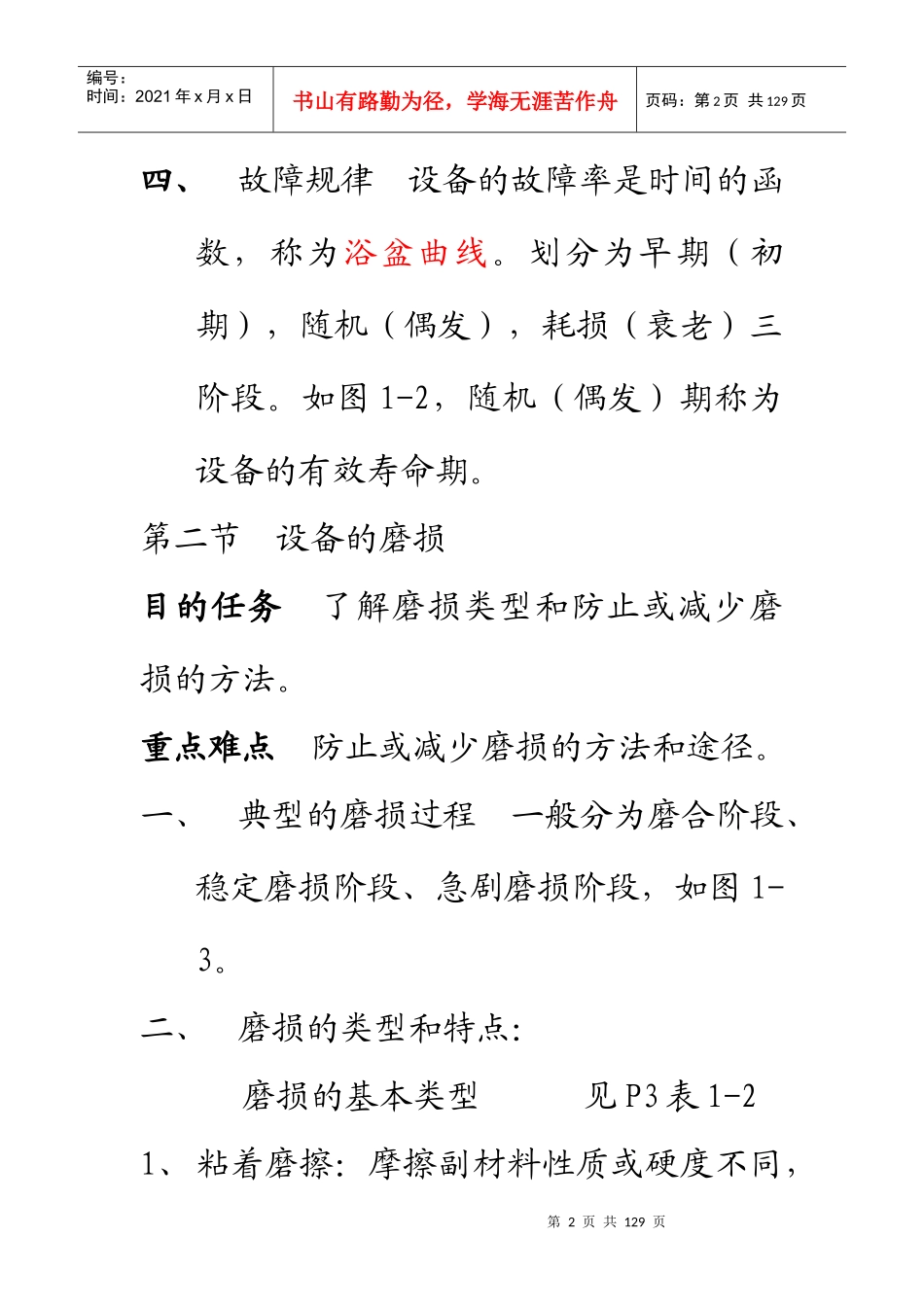

第1页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共129页机械设备修理工艺教案姓名：王公海科题：第一章机械设备故障和修理的一般程序目的任务了解设备故障的分类和规律重点难点故障的分类第一节：机械设备的故障一、故障的定义：设备（系统）或零部件丧失其规定的功能。二、故障模式：不同设备的结构、原理和工作条件各异，故障模式也不同。常见故障模式见表1-1。三、故障分类：目的是为了估计故障事件的影响程度和分析故障的原因，以便采取相应的处理措施。见图1-1。第2页共129页第1页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共129页四、故障规律设备的故障率是时间的函数，称为浴盆曲线。划分为早期（初期），随机（偶发），耗损（衰老）三阶段。如图1-2，随机（偶发）期称为设备的有效寿命期。第二节设备的磨损目的任务了解磨损类型和防止或减少磨损的方法。重点难点防止或减少磨损的方法和途径。一、典型的磨损过程一般分为磨合阶段、稳定磨损阶段、急剧磨损阶段，如图1-3。二、磨损的类型和特点：磨损的基本类型见P3表1-21、粘着磨擦：摩擦副材料性质或硬度不同，第3页共129页第2页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共129页在作相对运动，由于润滑不足，导致材料间固相焊合，接触点表面的材料由一个表面转移到另一个表面的现象。其特点是接触点粘着剪切破坏，表面呈现擦痕、锥形坑、鱼鳞片状、麻点、勾槽。如缸套与活塞、轴与轴瓦。2、磨粒磨损：运行过程中，硬的颗粒进入，在摩擦过程中，因硬的颗粒或凸出物刮擦微切削摩擦表面而引起材料脱落的现象。特点是表面呈现刮伤，沟槽、擦痕。如球磨机衬板与钢球。3、疲劳磨损：两接触表面作滚动或滚滑复合磨擦时，因周期性载荷作用，使表面产生变形和应力，导致材料裂纹和分离第4页共129页第3页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共129页出微小的片状或颗粒状磨损。其特点是表层接触应力反复作用而破坏，表面呈现裂纹、麻点剥落。如滚动轴承与轴承座、齿轮副。4、腐蚀磨损：在摩擦过程中，金属与周围介质发生化学反应，产生材料损失的现象。其特点是：有化学反应和电化学反应的表面腐蚀损坏，表面有反应产物（颗粒或膜）。曲轴轴颈的氧化磨损、化工设备中的表面磨损。三、防止或减少磨损的方法和途径：见表1-3。1、粘着磨擦：1）、正确选择磨擦副材料，如选用适当的脆性材料，互溶性第5页共129页第4页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共129页小的材料等。2）、合理选择润滑油，保证摩擦面间润滑良好。3）、采用合理的表面处理工艺。2、磨粒磨损：1）、选用较硬的材料。2）、控制磨粒的大小和硬度。3）、根据工作条件，采用相应的表面处理工艺。4）、合理选用并供给清洁的润滑油。3、疲劳磨损：1）、合理选用摩擦副材料。2）、减少表面粗糙度，第6页共129页第5页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共129页消除残余内应力。3）、合理选用润滑油的粘度和添加剂。4、腐蚀磨损：1）、氧化磨损：当接触载荷一定时，应控制其滑动速度，反之则应控制接触载荷。合理匹配氧化膜的硬度和基本金属的硬度，保证氧化膜不受破坏。合理选用润滑油的粘度，并适量加入中性极压添加剂。2）、特殊介质的腐蚀磨损：利用某些特殊元素与特殊介质的作用，形成化学结合力较高、结构致密的纯化学膜。如油漆，环氧树脂等。第7页共129页第6页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共129页合理选择润滑油。正确选择磨擦副材料。第三节设备修理的一般程序目的任务了解大修的内容和技术要求。掌握设备大修的程序。重点难点设备大修的程序在设备修理中，根据设备的使用时间和损坏程度，将修理类别分为小修、中修大修三种。现介绍大修的内容，技术要求和程序。一、设备大修的内容及技术要求：1、大修的内容：1）对设备的全部或大部进行解体检查；2）修复基准件；3）更换或修复磨损的全部...
