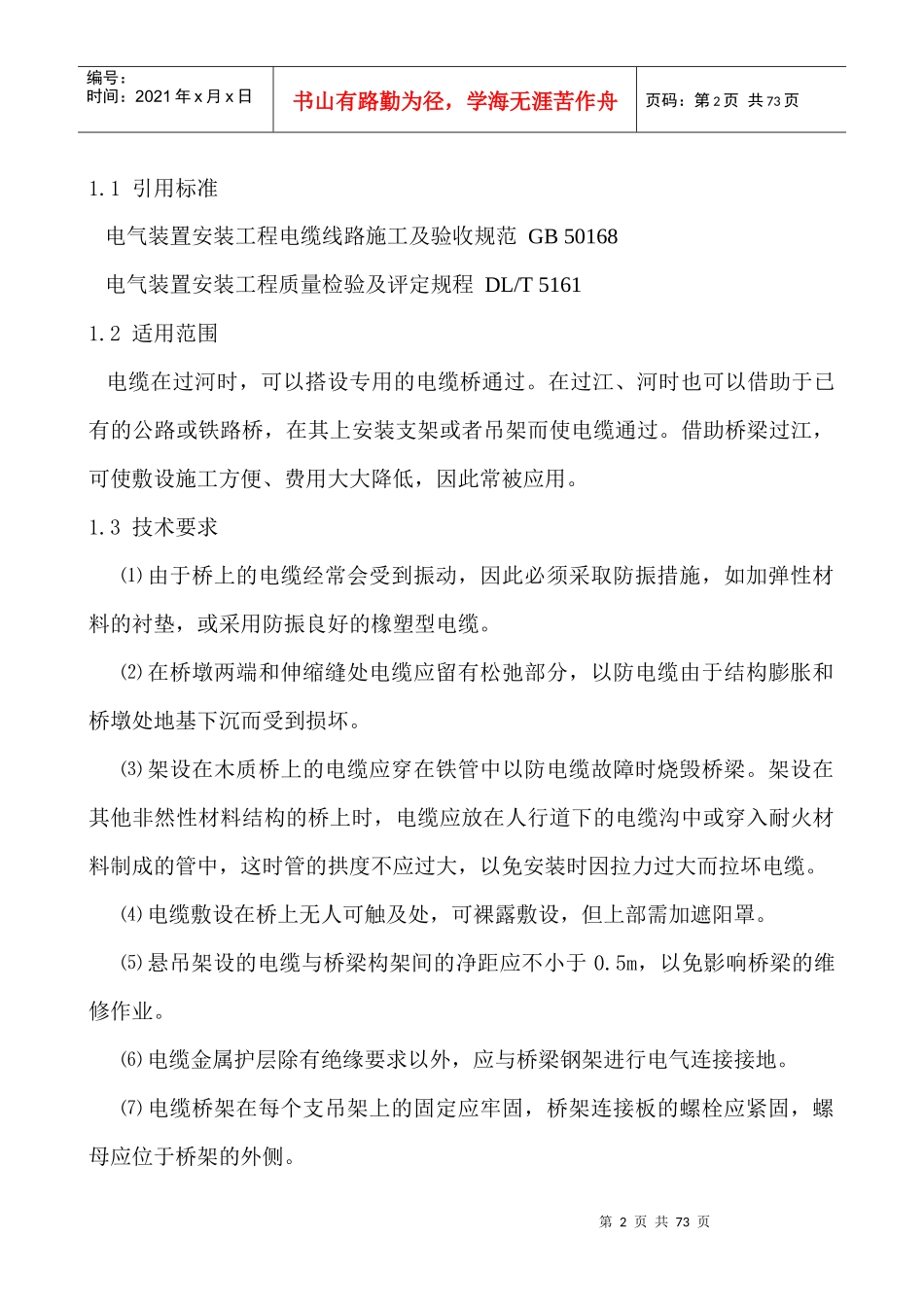

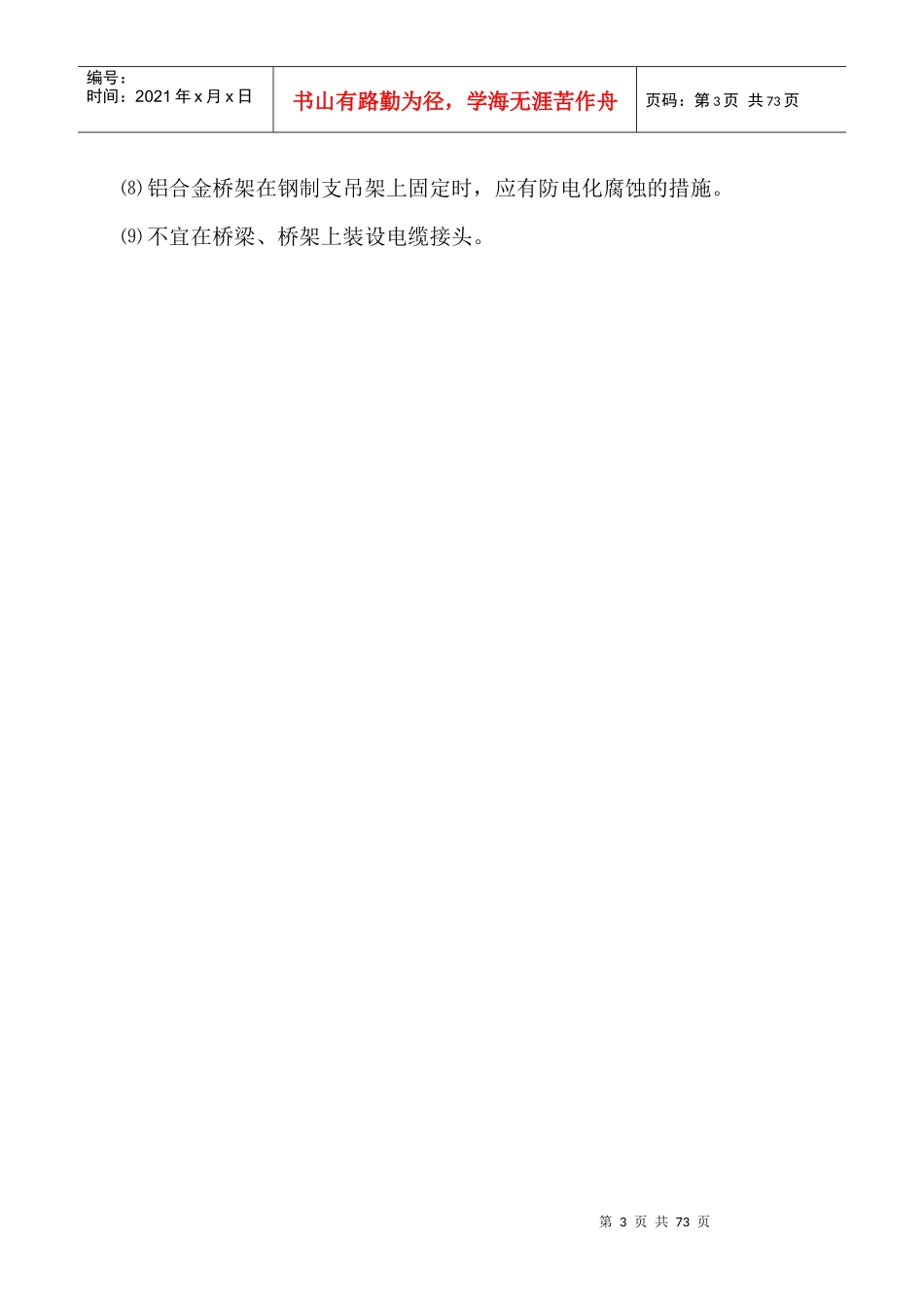

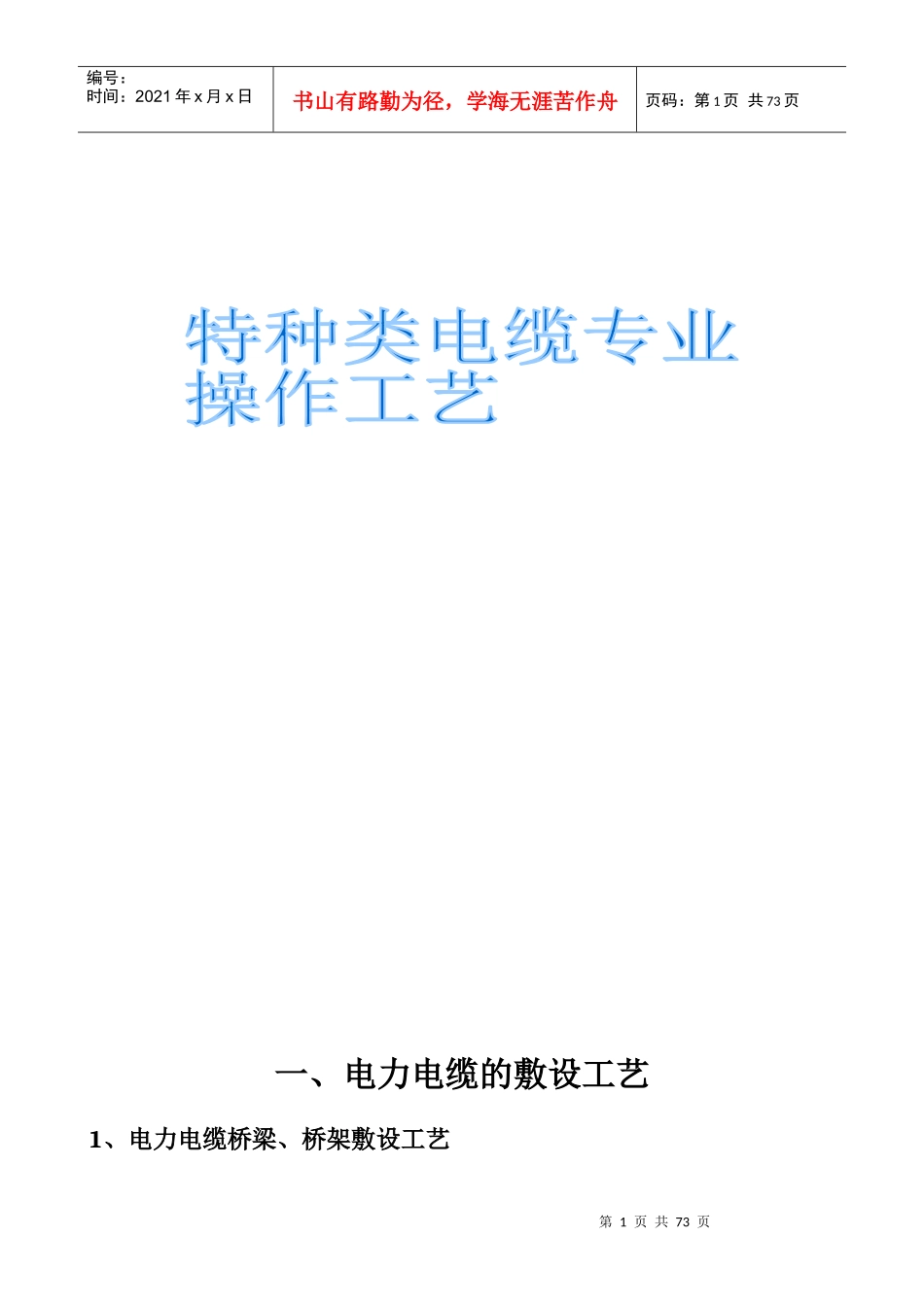

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页一、电力电缆的敷设工艺1、电力电缆桥梁、桥架敷设工艺第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页1.1引用标准电气装置安装工程电缆线路施工及验收规范GB50168电气装置安装工程质量检验及评定规程DL/T51611.2适用范围电缆在过河时，可以搭设专用的电缆桥通过。在过江、河时也可以借助于已有的公路或铁路桥，在其上安装支架或者吊架而使电缆通过。借助桥梁过江，可使敷设施工方便、费用大大降低，因此常被应用。1.3技术要求⑴由于桥上的电缆经常会受到振动，因此必须采取防振措施，如加弹性材料的衬垫，或采用防振良好的橡塑型电缆。⑵在桥墩两端和伸缩缝处电缆应留有松弛部分，以防电缆由于结构膨胀和桥墩处地基下沉而受到损坏。⑶架设在木质桥上的电缆应穿在铁管中以防电缆故障时烧毁桥梁。架设在其他非然性材料结构的桥上时，电缆应放在人行道下的电缆沟中或穿入耐火材料制成的管中，这时管的拱度不应过大，以免安装时因拉力过大而拉坏电缆。⑷电缆敷设在桥上无人可触及处，可裸露敷设，但上部需加遮阳罩。⑸悬吊架设的电缆与桥梁构架间的净距应不小于0.5m，以免影响桥梁的维修作业。⑹电缆金属护层除有绝缘要求以外，应与桥梁钢架进行电气连接接地。⑺电缆桥架在每个支吊架上的固定应牢固，桥架连接板的螺栓应紧固，螺母应位于桥架的外侧。第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页⑻铝合金桥架在钢制支吊架上固定时，应有防电化腐蚀的措施。⑼不宜在桥梁、桥架上装设电缆接头。第4页共73页第3页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页1.4施工流程图1.5施工准备⑴与有关的桥梁主管部门办理好使用手续.⑵按照设计要求安装电缆托盘、吊盘、支架及吊架。⑶为避免影响交通，应尽量在夜间施工，设置隔离护栏、警告标示、夜间红灯等。⑷检查施工机具是否齐备，包括放线支架、滑车等。⑸对参与电缆敷设的施工人员进行安全技术培训，考核不合格者不得上岗。⑹掌握电缆到货情况，对已到货电缆进行校潮试验，记录电缆盘长及盘号，排列敷设顺序。⑺临时电源应满足施工所需容量，并且安全、可靠。1.6布置敷设机具主要机具包括放线支架、环形滑车、拐弯滑车及一些配套的辅助工具。几个拐弯滑车连接到一起能够组成更大的拐弯滑车组。环形滑车设置在支架或吊布置敷设机具电缆固定敷设电缆施工准备质量验评第5页共73页第4页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共73页架上。拐弯滑车组固定组装在进、出口处。放线支架环形滑车拐弯滑车1.7敷设电缆⑴采用人力牵引的方法。⑵电缆盘运输至现场后，检验电缆外观，无问题后方可敷设。⑶敷设时应注意通信畅通，使用步话机联络。⑷电缆盘处设1~2名有丰富经验人员负责施工，检查外观有无破损。⑸敷设过程中，注意入口、出口处电缆的弯曲半径，防止电缆弯曲半径过小损坏电缆。⑹电缆裕度摆放合理，满足设计要求。⑺当一段电缆敷设到要求长度，需锯断电缆时，应立即密封后再敷设下一段。⑻电缆就位应轻放。⑼检查电缆外护套是否损伤，如有损伤采取修补措施。⑽用记号笔在电缆两端做好路名标记。对于单芯电缆，将相色带缠绕在电第6页共73页第5页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共73页缆两端的明显位置。1.8电缆的固定按设计图纸做蛇形布置，按节距长度固定，每米绑尼龙绳。固定电缆要牢固，金具尽量和电缆垂直。1.9质量验评⑴电缆敷设位置、排列及固定要符合设计要求，牢固美观。⑵进口和出口电缆裕度符合设计要求，端部密封良好。⑶电缆路名及两端相色带（单芯电缆）正确清晰。⑷电缆敷设完成后，及时填写敷设记录和相关资料并整理归档，作为工程竣工资料的一部分。第7页共73页第6页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共73页2、电力电缆直埋敷设2.1引用标准电气装置安装工程电缆线路施工...
