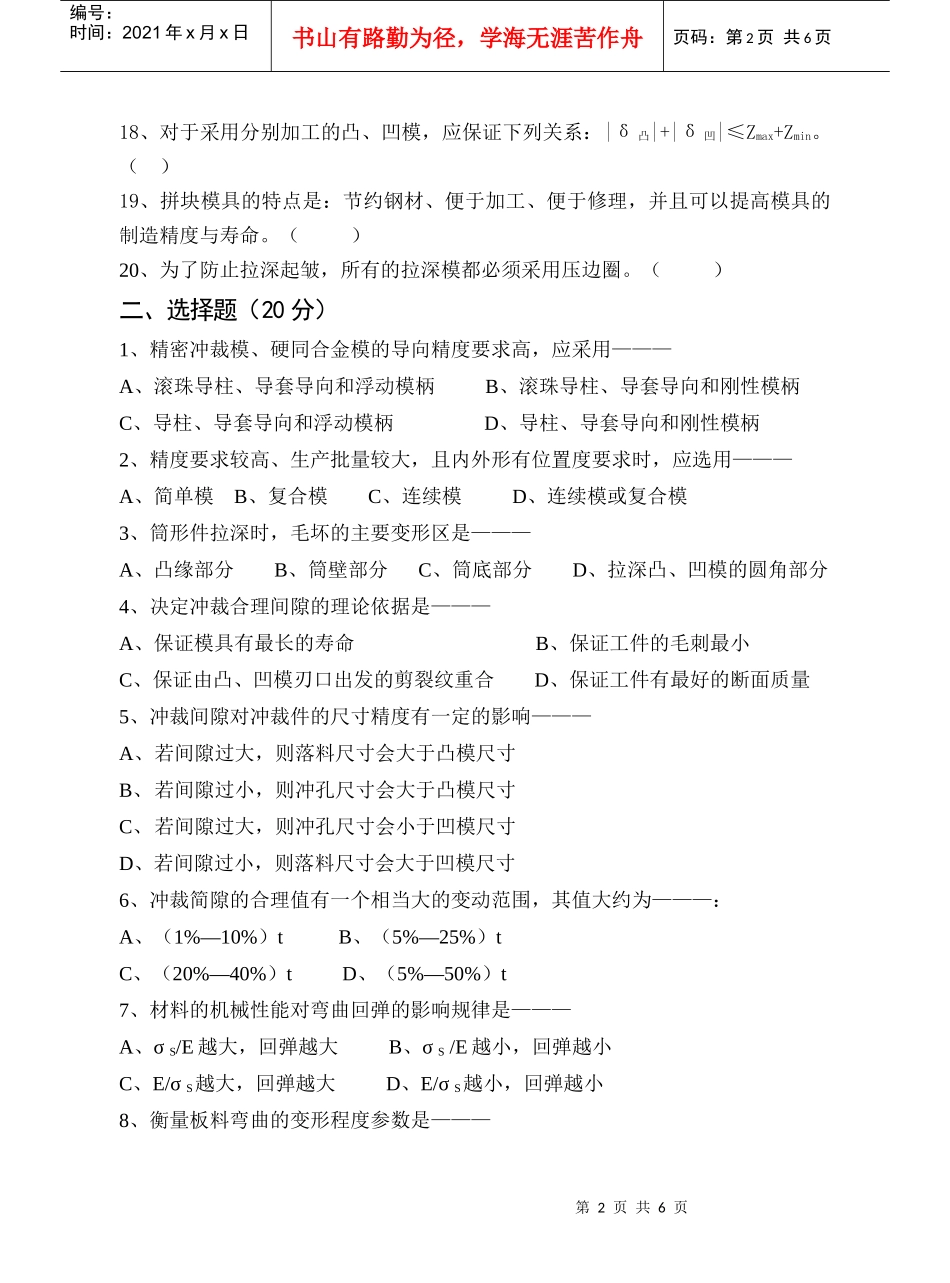

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页沙洲工学院200～200学年第学期《模具设计》考试试卷课程代号：315260-05试卷编号：05班级：学号：姓名：成绩一、判断题（20分，在每题后面的括号内打√或Х）1、采用斜刃冲裁时，落料时就将凹模做成斜刃，冲孔时应将凸模做成斜刃。（）2、材料塑性愈好,凸、凹模之间的冲裁间隙愈大，冲裁塌角愈大（）3、用分别加工法与配作法加工模具，其制作难度是相同的。（）4、凹模材料应有高的硬度与适当的韧性，一般选用45钢进行调质处理。（）5、用校正弯曲代替自由弯曲，用拉弯代替压弯，均可减小回弹。（）6、冲裁间隙合理是指冲裁件不出毛刺。（）7、对于形状复杂、尺寸特别小的弯曲件尽可能用一副复杂的模具成形,这样有利于弯曲件的定位，使工人操作方便、安全。（）8、反拉深力与正拉深力相等。（）9、相对厚度t/D愈大,拉深时材料不易失稳,有利于降低拉深系数。()10、连续模中设计空步的作用只是增大模具体积，没有其它作用。（）11、无废料排样是指材料利用率为100%的排样。（）12、正装复合模凸凹模内不会积聚冲孔废料。（）13、小孔冲裁时要使凸模不断，关键是要使凸模非常锋利。（）14、翻边就是将工件的边缘沿直线弯曲成竖立的直边。（）15、设计落料模时应以凸模为设计基准。（）16、为防止拉深件起皱，作用于压力圈的压力愈大愈好。（）17、搭边的作用是补偿条料的剪裁误差、送料误差、提高模具寿命与断面质量（）第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页18、对于采用分别加工的凸、凹模，应保证下列关系：|δ凸|+|δ凹|≤Zmax+Zmin。（）19、拼块模具的特点是：节约钢材、便于加工、便于修理，并且可以提高模具的制造精度与寿命。（）20、为了防止拉深起皱，所有的拉深模都必须采用压边圈。（）二、选择题（20分）1、精密冲裁模、硬同合金模的导向精度要求高，应采用———A、滚珠导柱、导套导向和浮动模柄B、滚珠导柱、导套导向和刚性模柄C、导柱、导套导向和浮动模柄D、导柱、导套导向和刚性模柄2、精度要求较高、生产批量较大，且内外形有位置度要求时，应选用———A、简单模B、复合模C、连续模D、连续模或复合模3、筒形件拉深时，毛坏的主要变形区是———A、凸缘部分B、筒壁部分C、筒底部分D、拉深凸、凹模的圆角部分4、决定冲裁合理间隙的理论依据是———A、保证模具有最长的寿命B、保证工件的毛刺最小C、保证由凸、凹模刃口出发的剪裂纹重合D、保证工件有最好的断面质量5、冲裁间隙对冲裁件的尺寸精度有一定的影响———A、若间隙过大，则落料尺寸会大于凸模尺寸B、若间隙过小，则冲孔尺寸会大于凸模尺寸C、若间隙过大，则冲孔尺寸会小于凹模尺寸D、若间隙过小，则落料尺寸会大于凹模尺寸6、冲裁简隙的合理值有一个相当大的变动范围，其值大约为———：A、（1%—10%）tB、（5%—25%）tC、（20%—40%）tD、（5%—50%）t7、材料的机械性能对弯曲回弹的影响规律是———A、σS/E越大，回弹越大B、σS/E越小，回弹越小C、E/σS越大，回弹越大D、E/σS越小，回弹越小8、衡量板料弯曲的变形程度参数是———第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页A、弯曲带中心角。该角小，变形程度大B、弯曲带中心角。该角大，变形程度大。C、相对弯曲半径r/t.。该值小，变形程度大D、相对弯曲半径r/t。该值大，变形程度大。9、一般压力机的连杆长度是可以调节的，所以———A、压力机的行程是可以调节的B、压力机的行程是不可以调节的C、压力机的公称压力是可以调节的D、压力机的闭合高度是可以调节的10、筒形件拉深时，最易拉裂的危险断面在———A、凸缘部分B、凹模圆角部分C、筒壁部分D、凸模圆角部分与筒壁的相接处11、弯曲时，相对弯曲半径r/t对弯曲回弹的影响规律是———A、r/t愈大，回弹愈大B、r/t愈小，回弹愈大C、r/t愈大，回弹愈小D、r/t对回弹没有影响12、多次拉伸成形时，对材料进行中间退火的目的是为了———A、消除硬化B、消除纤维组织C、消除内应力D、防止起皱13、弯曲...
