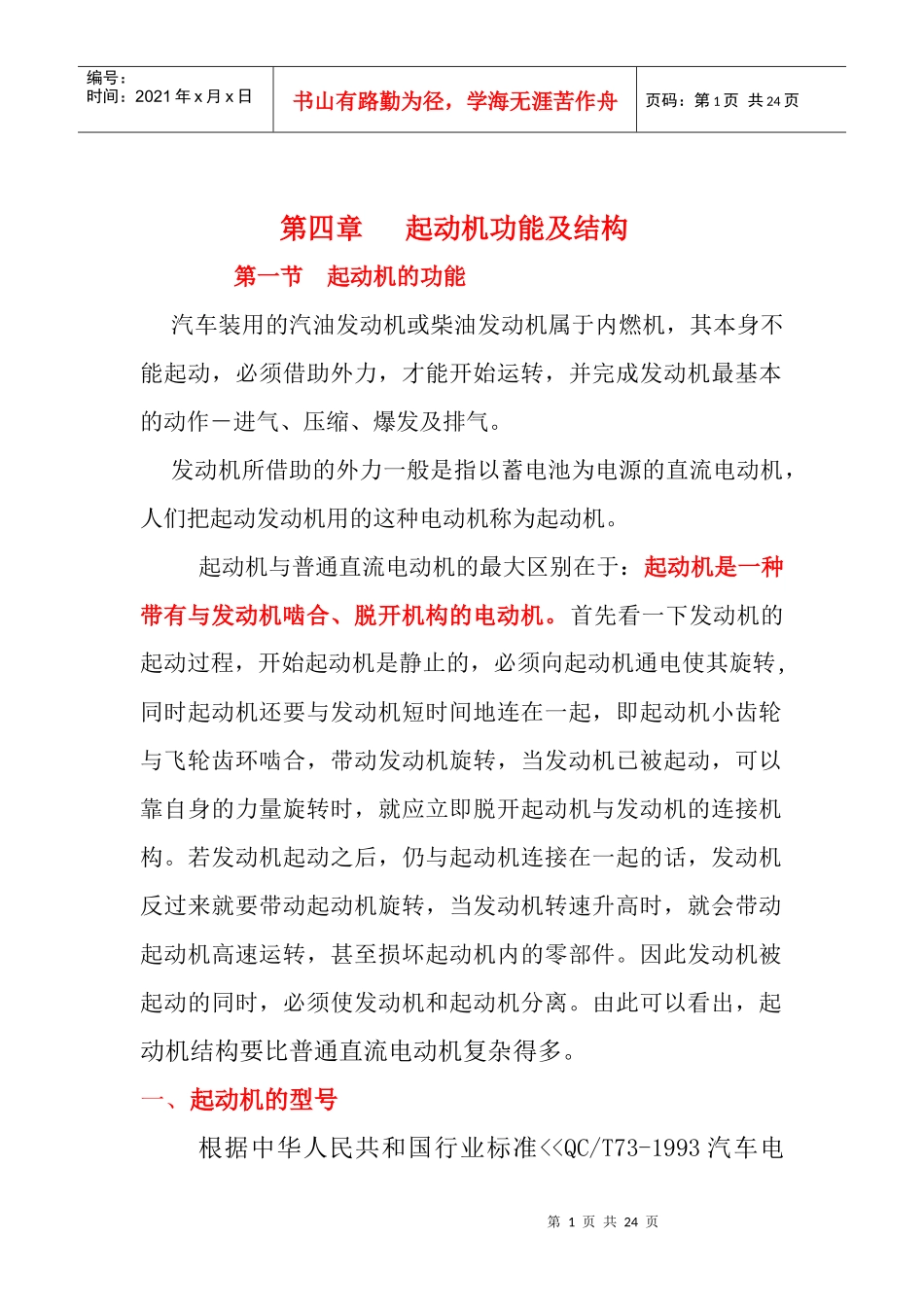

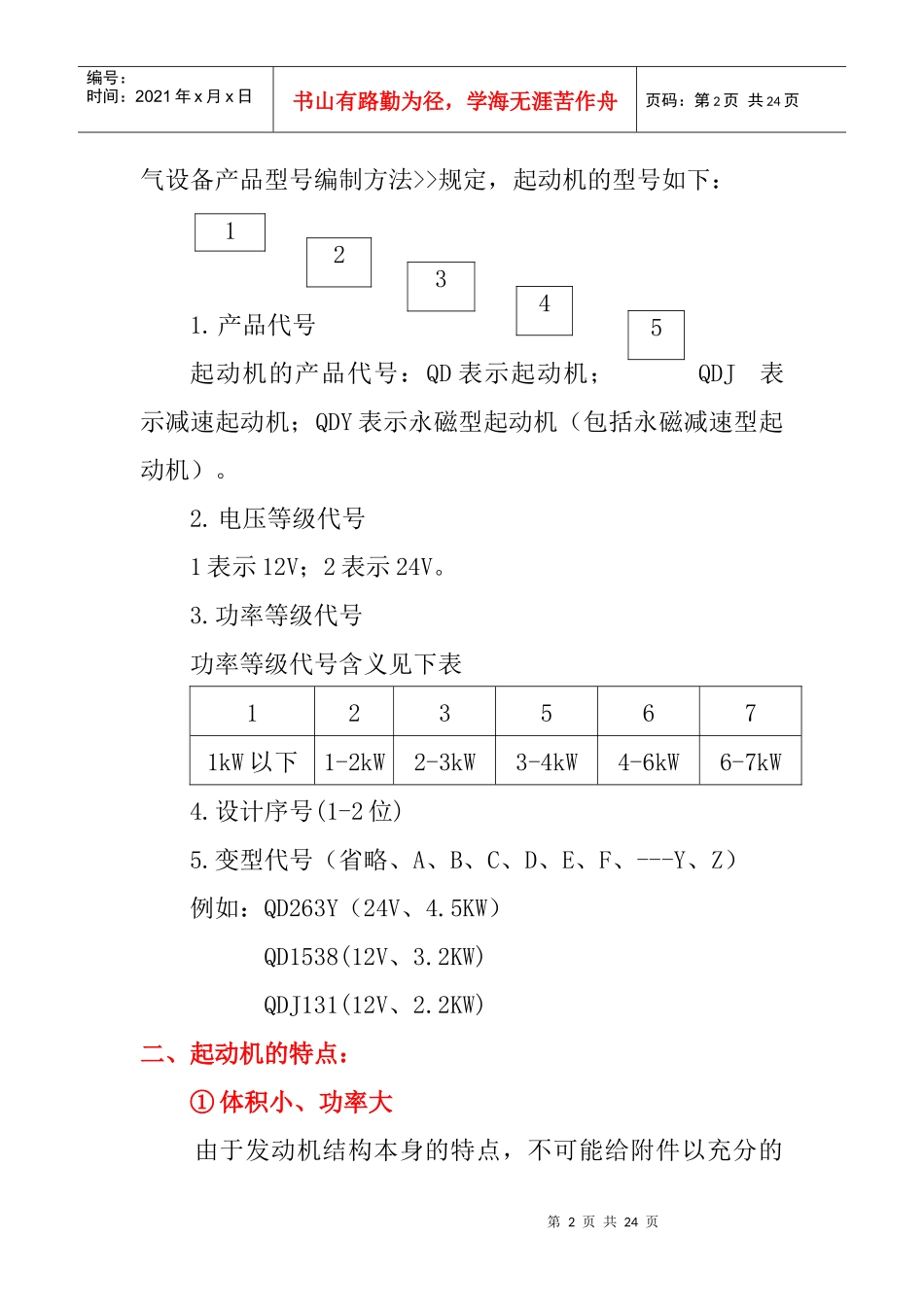

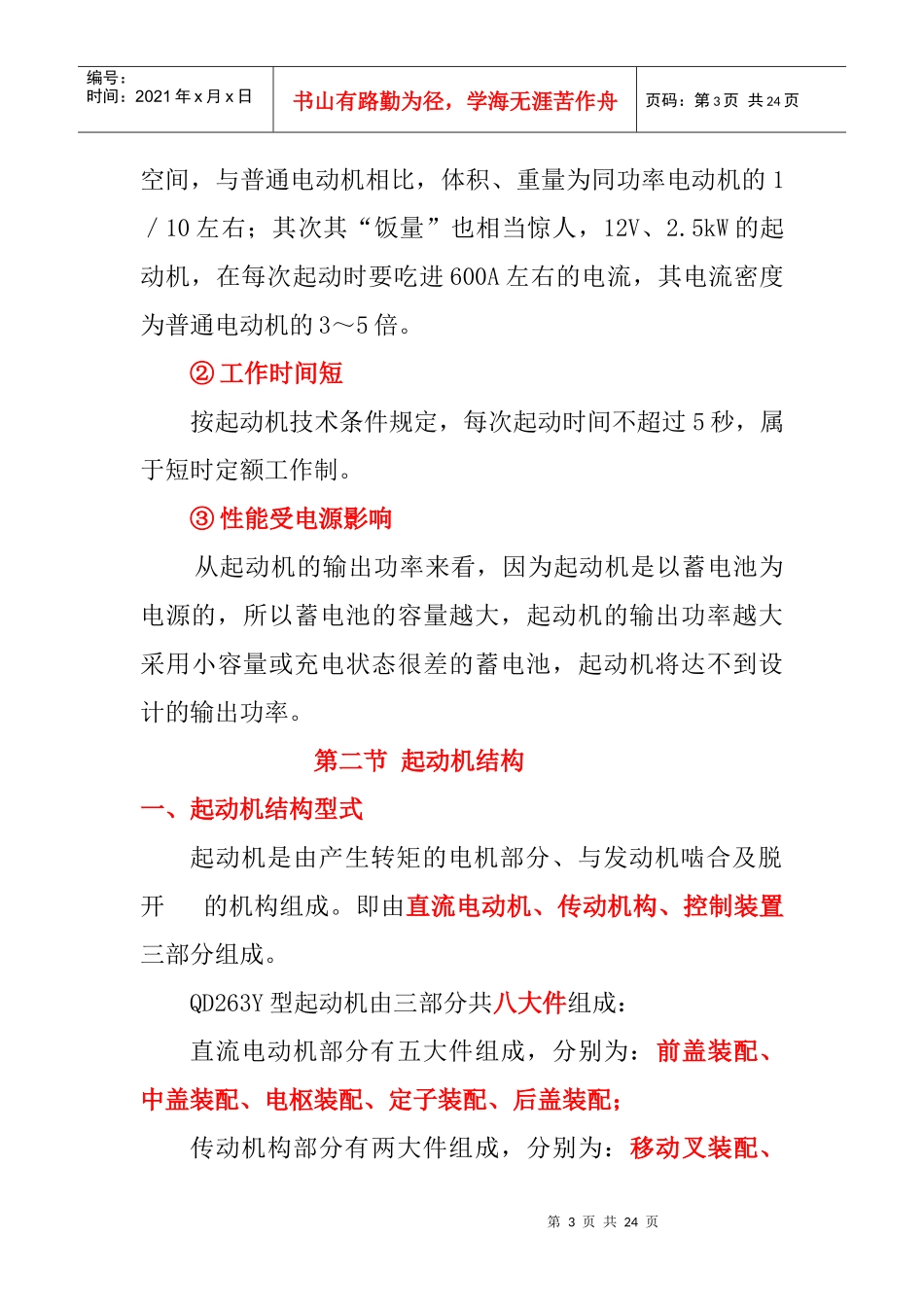

第1页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共24页第四章起动机功能及结构第一节起动机的功能汽车装用的汽油发动机或柴油发动机属于内燃机,其本身不能起动,必须借助外力,才能开始运转,并完成发动机最基本的动作-进气、压缩、爆发及排气。发动机所借助的外力一般是指以蓄电池为电源的直流电动机,人们把起动发动机用的这种电动机称为起动机。起动机与普通直流电动机的最大区别在于:起动机是一种带有与发动机啮合、脱开机构的电动机。首先看一下发动机的起动过程,开始起动机是静止的,必须向起动机通电使其旋转,同时起动机还要与发动机短时间地连在一起,即起动机小齿轮与飞轮齿环啮合,带动发动机旋转,当发动机已被起动,可以靠自身的力量旋转时,就应立即脱开起动机与发动机的连接机构。若发动机起动之后,仍与起动机连接在一起的话,发动机反过来就要带动起动机旋转,当发动机转速升高时,就会带动起动机高速运转,甚至损坏起动机内的零部件。因此发动机被起动的同时,必须使发动机和起动机分离。由此可以看出,起动机结构要比普通直流电动机复杂得多。一、起动机的型号根据中华人民共和国行业标准<>规定,起动机的型号如下:1.产品代号起动机的产品代号:QD表示起动机;QDJ表示减速起动机;QDY表示永磁型起动机(包括永磁减速型起动机)。2.电压等级代号1表示12V;2表示24V。3.功率等级代号功率等级代号含义见下表1235671kW以下1-2kW2-3kW3-4kW4-6kW6-7kW4.设计序号(1-2位)5.变型代号(省略、A、B、C、D、E、F、---Y、Z)例如:QD263Y(24V、4.5KW)QD1538(12V、3.2KW)QDJ131(12V、2.2KW)二、起动机的特点:①体积小、功率大由于发动机结构本身的特点,不可能给附件以充分的12345第3页共24页第2页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共24页空间,与普通电动机相比,体积、重量为同功率电动机的1/10左右;其次其“饭量”也相当惊人,12V、2.5kW的起动机,在每次起动时要吃进600A左右的电流,其电流密度为普通电动机的3~5倍。②工作时间短按起动机技术条件规定,每次起动时间不超过5秒,属于短时定额工作制。③性能受电源影响从起动机的输出功率来看,因为起动机是以蓄电池为电源的,所以蓄电池的容量越大,起动机的输出功率越大采用小容量或充电状态很差的蓄电池,起动机将达不到设计的输出功率。第二节起动机结构一、起动机结构型式起动机是由产生转矩的电机部分、与发动机啮合及脱开的机构组成。即由直流电动机、传动机构、控制装置三部分组成。QD263Y型起动机由三部分共八大件组成:直流电动机部分有五大件组成,分别为:前盖装配、中盖装配、电枢装配、定子装配、后盖装配;传动机构部分有两大件组成,分别为:移动叉装配、第4页共24页第3页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共24页单向器;控制装置由(起动开关、起动继电器)、电磁开关组成。其它还有13个零件(防护带、连接片、挡圈、销轴、电刷、螺栓等)及28个标准件组成。QD263Y起动机外形图起动机结构见图1。1-连接片2-紧固螺栓3-后盖装配4-防护盖第5页共24页第4页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共24页5-定子装配6-电枢装配7-前盖装配8-单向器9-挡圈10-中盖装配11-移动叉装配14-电磁开关图11、直流电动机部分作用:产生电磁转矩。(1)前盖装配前盖装配由前盖及铜衬组成,前盖的材料一般为球墨铸铁QT450-10,铜衬为铜基粉末冶金含油轴衬,它起着支撑电枢及连接发动机的作用。见图2。图2(2)中盖装配由中盖板及铜衬组成,起支撑电枢的作用。见图3。第6页共24页第5页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共24页图3中盖板用厚度2毫米的ST12冷轧板料深拉伸成形加工。(3)电枢装配(见图4)电枢装配包括全塑换向器、轴、铁芯和电枢绕组等。起着产生转矩的作用。全塑...
