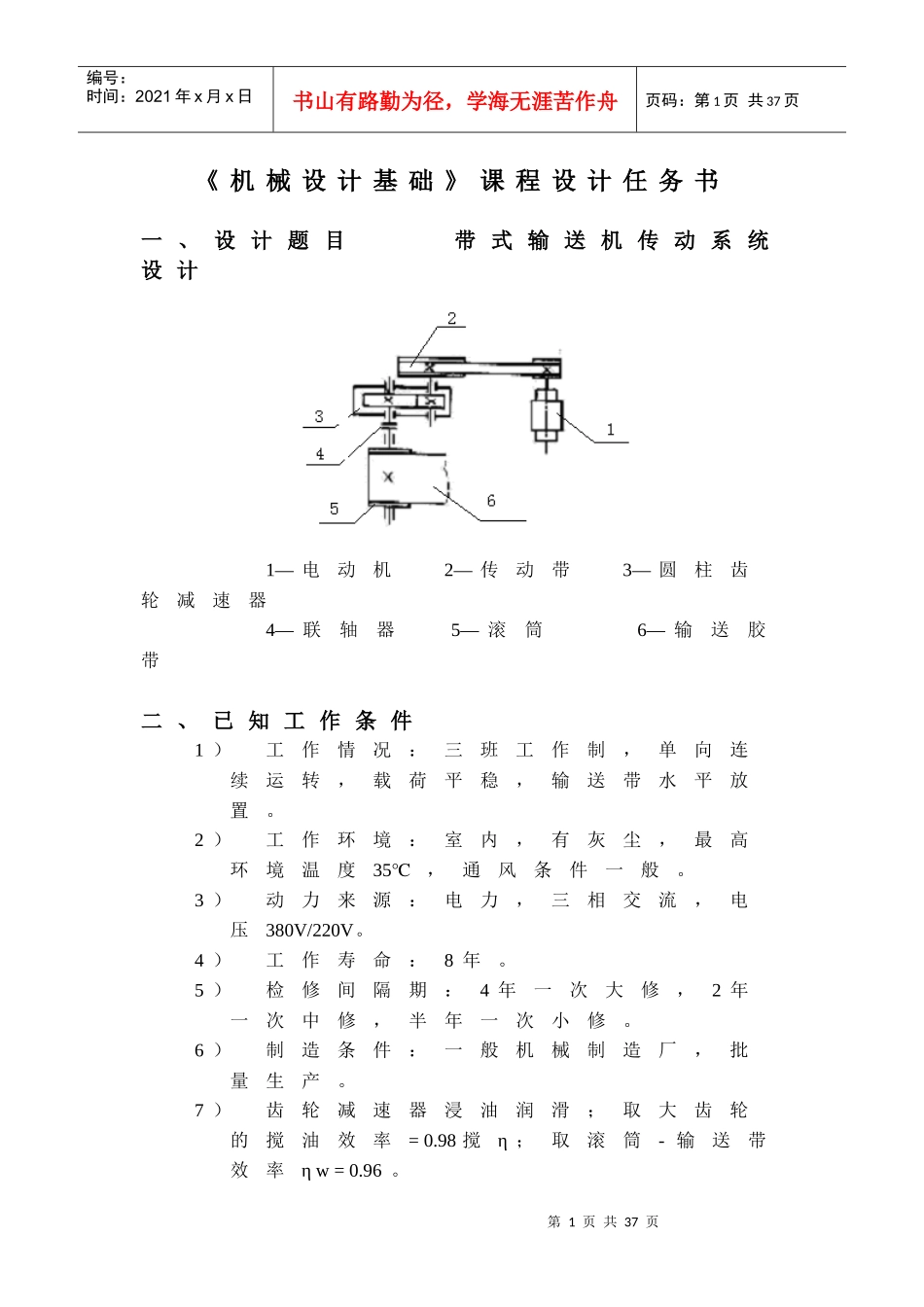

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页《机械设计基础》课程设计任务书一、设计题目带式输送机传动系统设计1—电动机2—传动带3—圆柱齿轮减速器4—联轴器5—滚筒6—输送胶带二、已知工作条件1）工作情况：三班工作制，单向连续运转，载荷平稳，输送带水平放置。2）工作环境：室内，有灰尘，最高环境温度35℃，通风条件一般。3）动力来源：电力，三相交流，电压380V/220V。4）工作寿命：8年。5）检修间隔期：4年一次大修，2年一次中修，半年一次小修。6）制造条件：一般机械制造厂，批量生产。7）齿轮减速器浸油润滑；取大齿轮的搅油效率=0.98搅η；取滚筒-输送带效率ηw=0.96。第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页三、设计任务1）选择电动机型号。2）选择联轴器类型和规格。3）设计带传动及圆柱齿轮减速器。4）绘制圆柱齿轮减速器装配工作图。5）绘制减速器中1～2个零件工作图。6）编写设计计算说明书。四、技术参数题号参数1234…10…20…29输送带拉力F/N4500460047004800…5400…64007300输送带速度v/（m/s）2.01.961.921.88…1.64…1.24…0.88滚筒直径D/mm430425420415…385…335…290注：输送带速度允许误差±5%第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页目录设计任务书……………………………………………………………1传动方案分析…………………………………………………………4选择电动机……………………………………………………………4计算传动装置的运动和动力参数……………………………………6设计V带传动…………………………………………………………8齿轮的设计……………………………第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页………………………………10轴的设计………………………………………………………………12键的选择………………………………………………………………19轴承的选择和核对计算………………………………………………20联轴器的选择…………………………………………………………21润滑、密封装置的选择………………………………………………21减速器的设计…………………………………………………………22设计心得………………………………………………………………27参考文献………………………………………………………………27第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页计算及说明结果一、传动方案分析1、工作条件：室内，有灰尘，最高环境温度35℃，通风条件一般。2、原始数据：（1）输送拉力F=7300N（2）输送带工作速度V=0.88M/S（3）输送机滚筒直径290（4）卷筒效率ηW=0.96（5）动力来源，三相交流电源，电压为380/220伏；二、选择电动机1、选择电动机类型按已知的工作要求和条件，选用Y系列自扇冷式三相异步电机。2、选择电动机功率工作机所需的电动机输出功率为Pd=Pwη=Fv1000⋅η⋅ηW由电动机之工作机之间的总效率（包括工作机效率）为η⋅ηW=η1⋅η2⋅η3⋅η43⋅ηw选用Y系列自扇冷式三相异步电机。第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页式中η1、η2、η3、η4、ηW分别代表带传动、齿轮转动、联轴器、齿轮转动的轴承、卷筒轴的效率，取η1=0.96,η2=0.97，η3=099，η4=0.99，已知ηW=0.96。所以Pd=Pwη=Fv1000⋅η总=7300×0.88N⋅m/s1000⋅η总=6424N⋅m/s858.727=7.48kW3、确定电动机转速卷筒轴的工作转速为nW=60×1000vπD=60×1000×0.88π×290=58r/min按推荐的合理传动比范围，取V带传动的传动比i1'=2~4，单级传动比i2'=3~5，则合理总传动比的范围为i'=6~20，故电动机转速的可选范围为nd'=i'⋅nW=(6~20)×58r/minnd'=(348~1160)r/min符合这一范围的同步转速有750r/min、1000r/min，再根据计算出的容量，由下表可查出Pd=7.48kWnW=58r/minnd'=(348~1160)r/min第7页共37...
