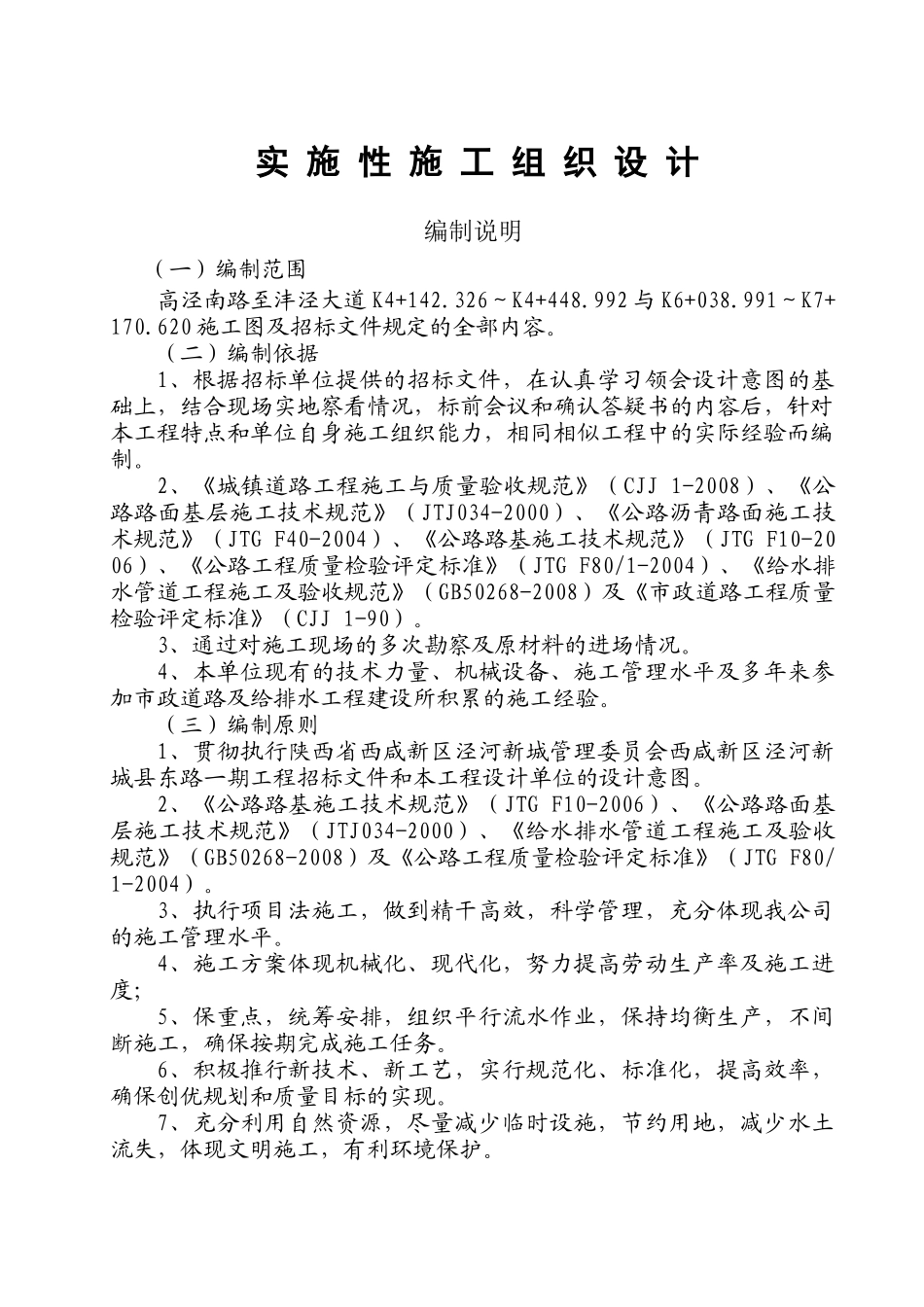

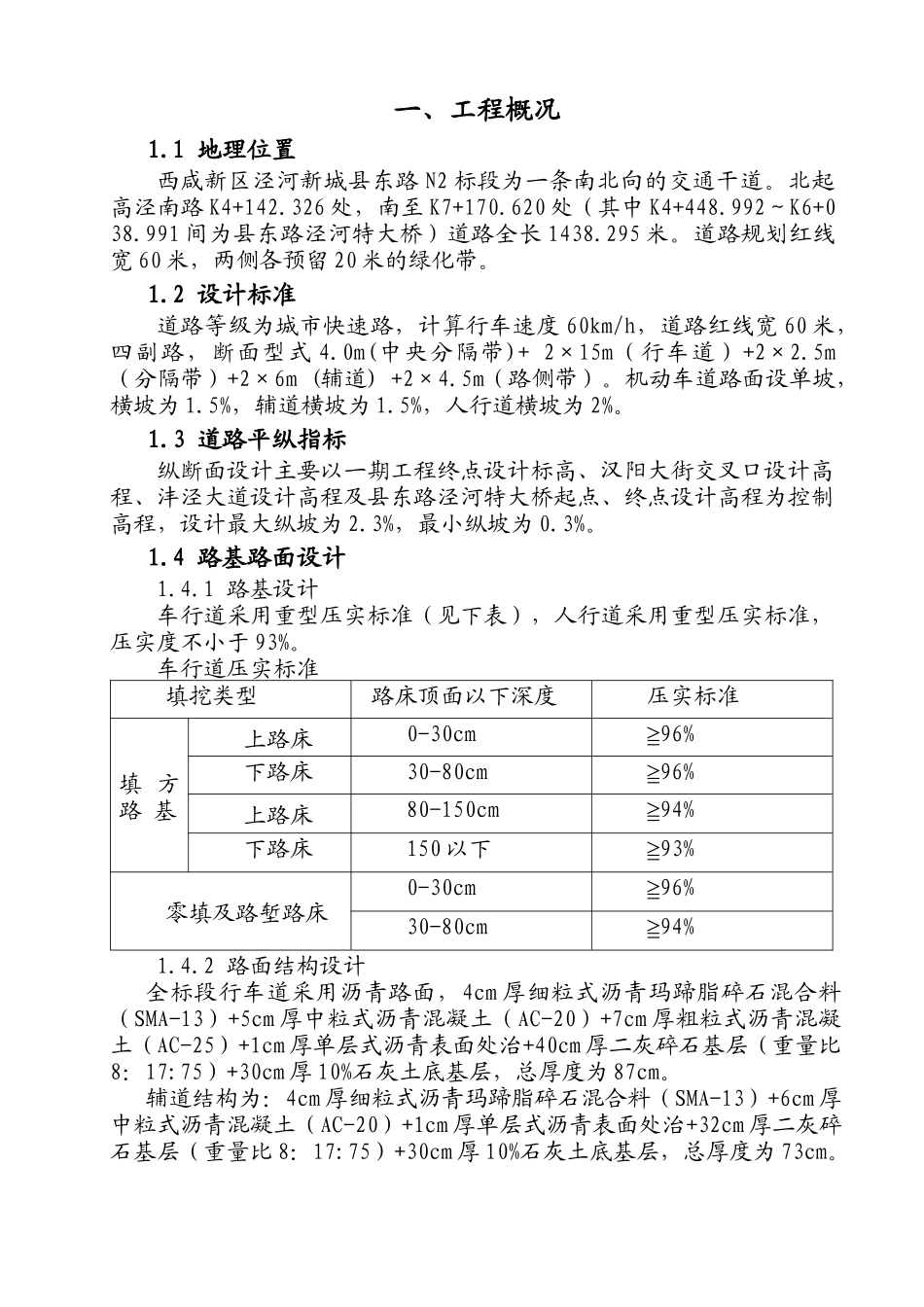

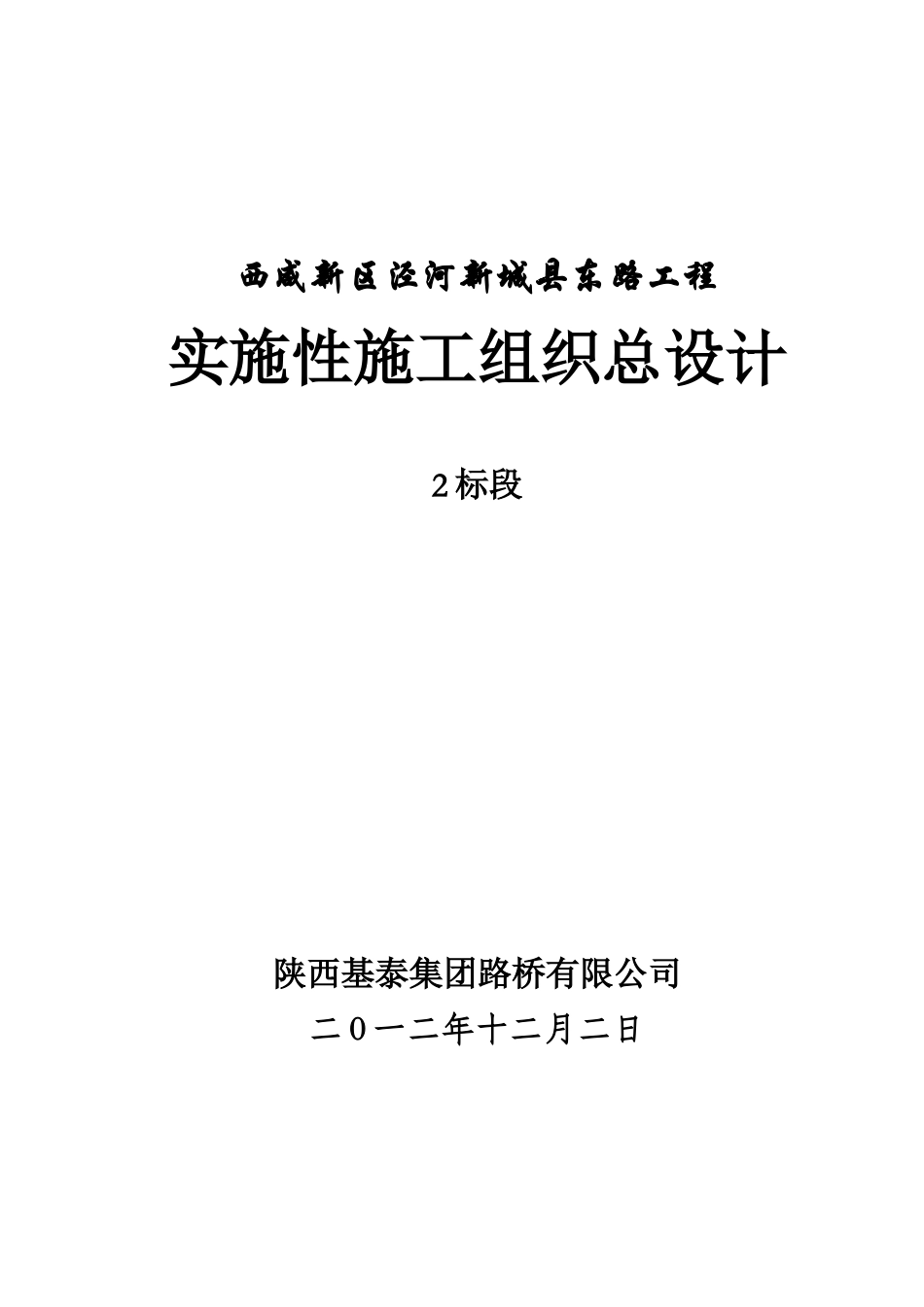

西咸新区泾河新城县东路工程实施性施工组织总设计2标段陕西基泰集团路桥有限公司二0一二年十二月二日实施性施工组织设计编制说明（一）编制范围高泾南路至沣泾大道K4+142.326～K4+448.992与K6+038.991～K7+170.620施工图及招标文件规定的全部内容。（二）编制依据1、根据招标单位提供的招标文件，在认真学习领会设计意图的基础上，结合现场实地察看情况，标前会议和确认答疑书的内容后，针对本工程特点和单位自身施工组织能力，相同相似工程中的实际经验而编制。2、《城镇道路工程施工与质量验收规范》（CJJ1-2008）、《公路路面基层施工技术规范》（JTJ034-2000）、《公路沥青路面施工技术规范》（JTGF40-2004）、《公路路基施工技术规范》（JTGF10-2006）、《公路工程质量检验评定标准》（JTGF80/1-2004）、《给水排水管道工程施工及验收规范》（GB50268-2008）及《市政道路工程质量检验评定标准》（CJJ1-90）。3、通过对施工现场的多次勘察及原材料的进场情况。4、本单位现有的技术力量、机械设备、施工管理水平及多年来参加市政道路及给排水工程建设所积累的施工经验。（三）编制原则1、贯彻执行陕西省西咸新区泾河新城管理委员会西咸新区泾河新城县东路一期工程招标文件和本工程设计单位的设计意图。2、《公路路基施工技术规范》（JTGF10-2006）、《公路路面基层施工技术规范》（JTJ034-2000）、《给水排水管道工程施工及验收规范》（GB50268-2008）及《公路工程质量检验评定标准》（JTGF80/1-2004）。3、执行项目法施工，做到精干高效，科学管理，充分体现我公司的施工管理水平。4、施工方案体现机械化、现代化，努力提高劳动生产率及施工进度；5、保重点，统筹安排，组织平行流水作业，保持均衡生产，不间断施工，确保按期完成施工任务。6、积极推行新技术、新工艺，实行规范化、标准化，提高效率，确保创优规划和质量目标的实现。7、充分利用自然资源，尽量减少临时设施，节约用地，减少水土流失，体现文明施工，有利环境保护。一、工程概况1.1地理位置西咸新区泾河新城县东路N2标段为一条南北向的交通干道。北起高泾南路K4+142.326处，南至K7+170.620处（其中K4+448.992～K6+038.991间为县东路泾河特大桥）道路全长1438.295米。道路规划红线宽60米，两侧各预留20米的绿化带。1.2设计标准道路等级为城市快速路，计算行车速度60km/h，道路红线宽60米，四副路，断面型式4.0m(中央分隔带)+2×15m（行车道）+2×2.5m（分隔带）+2×6m(辅道)+2×4.5m（路侧带）。机动车道路面设单坡，横坡为1.5%，辅道横坡为1.5%，人行道横坡为2%。1.3道路平纵指标纵断面设计主要以一期工程终点设计标高、汉阳大街交叉口设计高程、沣泾大道设计高程及县东路泾河特大桥起点、终点设计高程为控制高程，设计最大纵坡为2.3%，最小纵坡为0.3%。1.4路基路面设计1.4.1路基设计车行道采用重型压实标准（见下表），人行道采用重型压实标准，压实度不小于93%。车行道压实标准填挖类型路床顶面以下深度压实标准填方路基上路床0-30cm96%≧下路床30-80cm96%≧上路床80-150cm94%≧下路床150以下93%≧零填及路堑路床0-30cm96%≧30-80cm94%≧1.4.2路面结构设计全标段行车道采用沥青路面，4cm厚细粒式沥青玛蹄脂碎石混合料（SMA-13）+5cm厚中粒式沥青混凝土（AC-20）+7cm厚粗粒式沥青混凝土（AC-25）+1cm厚单层式沥青表面处治+40cm厚二灰碎石基层（重量比8：17:75）+30cm厚10%石灰土底基层，总厚度为87cm。辅道结构为：4cm厚细粒式沥青玛蹄脂碎石混合料（SMA-13）+6cm厚中粒式沥青混凝土（AC-20）+1cm厚单层式沥青表面处治+32cm厚二灰碎石基层（重量比8：17:75）+30cm厚10%石灰土底基层，总厚度为73cm。人行道结构皆为：6cm荷兰砖+2cmM10水泥砂浆+5cmC15细粒式混凝土+15cm8%石灰土，总厚度28cm。1.5排水设计排水体系为雨污分流制，主材采用玻璃钢夹砂管和HDPE双臂波纹管，雨水、污水管道沿道路敷设。雨水主管道位于道路中心线以西18米侧分带下，雨水管道自南向北敷设，最终排入泾河，WA段污水管道位于道路中心线以东21米侧分带下，WB段污水管道位于道路中心线以西21米侧分带下，污水管道自南向北敷设，接入泾河湾...
