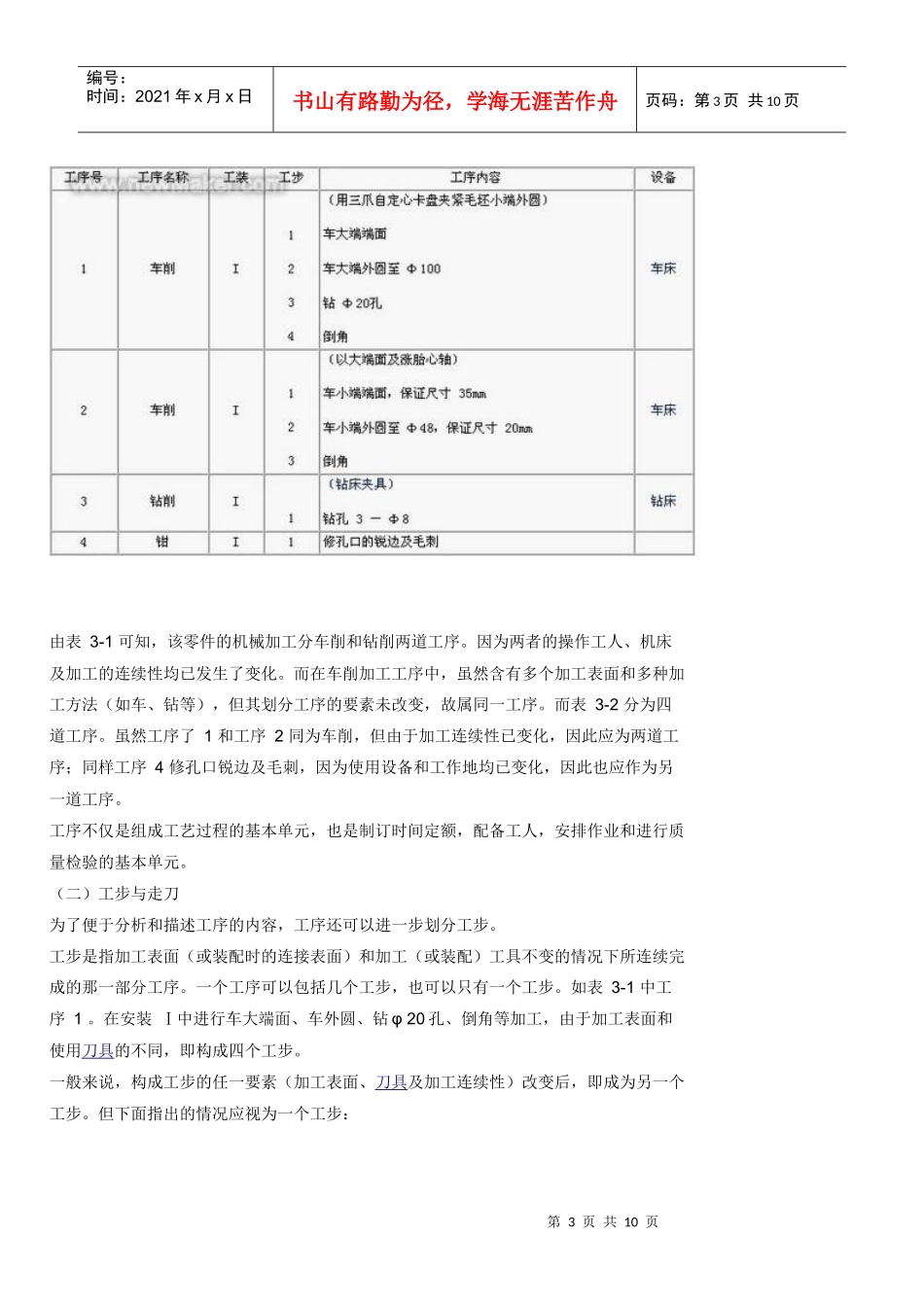

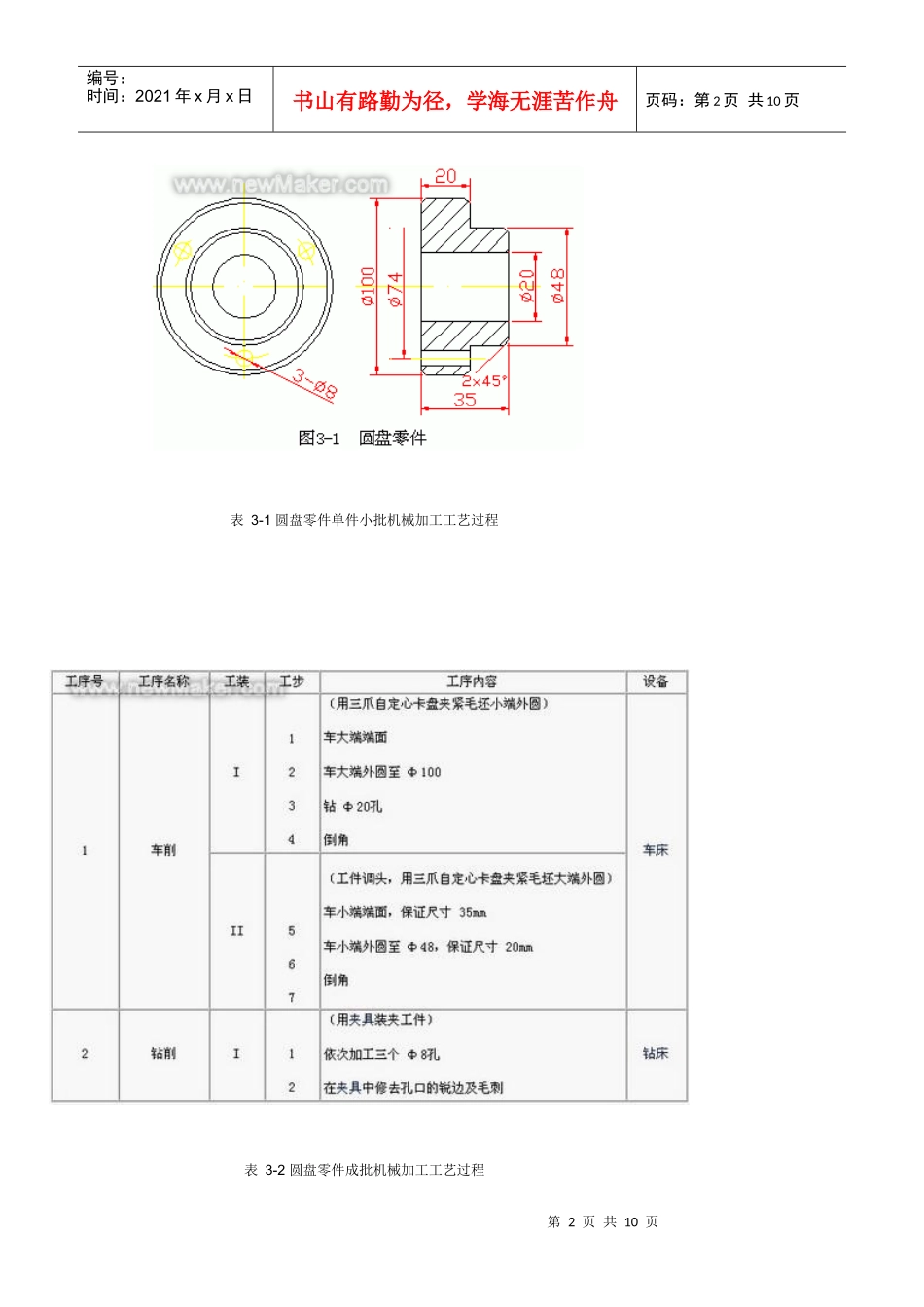

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页机械加工工艺基本知识newmaker一、生产过程和工艺过程产品的生产过程是指把原材料变为成品的全过程。机械产品的生产过程一般包括：1．生产与技术的准备如工艺设计和专用工艺装备的设计和制造、生产计划的编制、生产资料的准备等；2．毛坯的制造如铸造、锻造、冲压等；3．零件的加工切削加工、热处理、表面处理等；4．产品的装配如总装、部装、调试检验和油漆等；5．生产的服务如原材料、外购件和工具的供应、运输、保管等；在生产过程中改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程，称为工艺过程。如毛坯的制造、机械加工、热处理、装配等均为工艺过程。工艺过程中，若用机械加工的方法直接改变生产对象的形状、尺寸和表面质量，使之成为合格零件的工艺过程，称为机械加工工艺过程。同样，将加工好的零件装配成机器使之达到所要求的装配精度并获得预定技术性能的工艺过程，称为装配工艺过程。机械加工工艺过程和装配工艺过程是机械制造工艺学研究的两项主要内容。二、机械加工工艺过程的组成机械加工工艺过程是由一个或若干个顺序排列的工序组成的，而工序又可分为若干个安装、工位、工步和走刀。(一)工序工序是指一个或一组工人，在一个工作地对一个或同时对几个工件所连续完成的那一部分工艺内容。区分工序的主要依据，是工作地（或设备）是否变动和完成的那部分工艺内容是否连续。图3-1所示的圆盘零件，单件小批生产时其加工工艺过程如表3-1所示；成批生产时其加工工艺过程如表3-2所示。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页表3-1圆盘零件单件小批机械加工工艺过程表3-2圆盘零件成批机械加工工艺过程第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页由表3-1可知，该零件的机械加工分车削和钻削两道工序。因为两者的操作工人、机床及加工的连续性均已发生了变化。而在车削加工工序中，虽然含有多个加工表面和多种加工方法（如车、钻等），但其划分工序的要素未改变，故属同一工序。而表3-2分为四道工序。虽然工序了1和工序2同为车削，但由于加工连续性已变化，因此应为两道工序；同样工序4修孔口锐边及毛刺，因为使用设备和工作地均已变化，因此也应作为另一道工序。工序不仅是组成工艺过程的基本单元，也是制订时间定额，配备工人，安排作业和进行质量检验的基本单元。（二）工步与走刀为了便于分析和描述工序的内容，工序还可以进一步划分工步。工步是指加工表面（或装配时的连接表面）和加工（或装配）工具不变的情况下所连续完成的那一部分工序。一个工序可以包括几个工步，也可以只有一个工步。如表3-1中工序1。在安装Ⅰ中进行车大端面、车外圆、钻φ20孔、倒角等加工，由于加工表面和使用刀具的不同，即构成四个工步。一般来说，构成工步的任一要素（加工表面、刀具及加工连续性）改变后，即成为另一个工步。但下面指出的情况应视为一个工步：第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页1．对于那些一次装夹中连续进行的若干相同的工步应视为一个工步。如图3-1零件上三个φ8孔钻削。可以作为一个工步。即钻3-φ8。2．为了提高生产率，有时用几把刀具同时加工几个表面，此时也应视为一个工步，称为复合工步。如图3-2的加工方案。在一个工步内，若被加工表面切去的金属层很厚，需分几次切削，则每进行一次切削就是一次走刀。一个工步可以包括一次走刀或几次走刀。（三）安装与工位工件在加工前，在机床或夹具上先占据一正确位置（定位），然后再夹紧的过程称为装夹。工件（或装配单元）经一次装夹后所完成的那一部分工艺内容称为安装。在一道工序中可以有一个或多个安装。表3-1中工序1即有两个安装，而工序2有一个安装。工件加工中应尽量减少装夹次数，因为多一次装夹就多一次装夹误差，而且增加了辅助时间。因此生产中常用各种回转工作台、回转夹具或移动夹具等，以便在工件一次装夹后...
