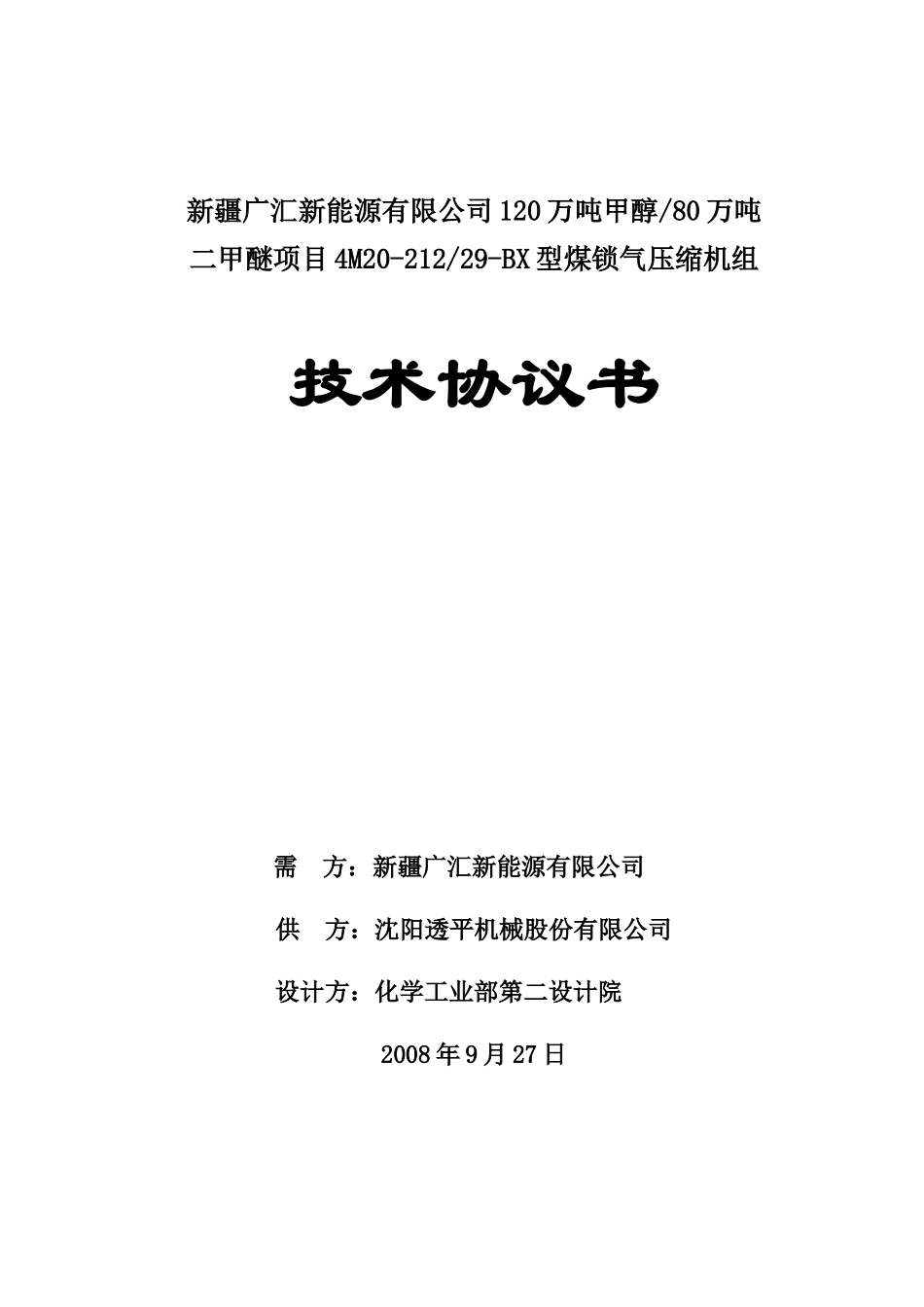

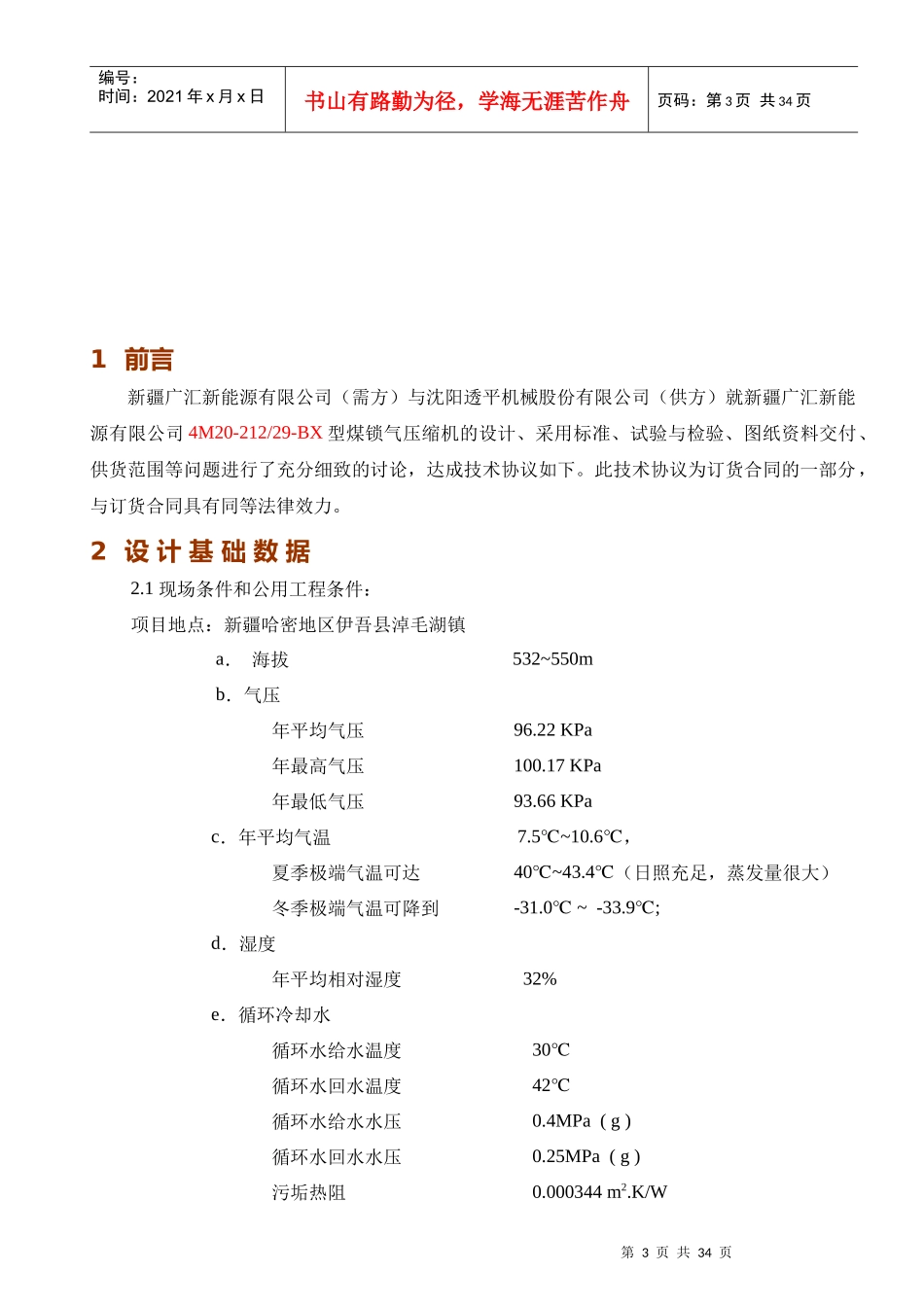

新疆广汇新能源有限公司120万吨甲醇/80万吨二甲醚项目4M20-212/29-BX型煤锁气压缩机组技术协议书需方:新疆广汇新能源有限公司供方:沈阳透平机械股份有限公司设计方:化学工业部第二设计院2008年9月27日第2页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共34页目录1前言..............................................32设计基础数据...................................33基本设计要求......................................54试验与检验.......................................135保证.............................................146资料图纸交付.....................................157供货范围.........................................188服务.............................................209需方技术人员培训及条件...........................229附数据表.........................................2410流程及供货界区图...............................3011主要外购件选型号及制造厂家......................3012.协议会审签字....................................31第3页共34页第2页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共34页1前言新疆广汇新能源有限公司(需方)与沈阳透平机械股份有限公司(供方)就新疆广汇新能源有限公司4M20-212/29-BX型煤锁气压缩机的设计、采用标准、试验与检验、图纸资料交付、供货范围等问题进行了充分细致的讨论,达成技术协议如下。此技术协议为订货合同的一部分,与订货合同具有同等法律效力。2设计基础数据2.1现场条件和公用工程条件:项目地点:新疆哈密地区伊吾县淖毛湖镇a.海拔532~550mb.气压年平均气压96.22KPa年最高气压100.17KPa年最低气压93.66KPac.年平均气温7.5~10.6℃℃,夏季极端气温可达40~43.4℃℃(日照充足,蒸发量很大)冬季极端气温可降到-31.0~-33.9;℃℃d.湿度年平均相对湿度32%e.循环冷却水循环水给水温度30℃循环水回水温度42℃循环水给水水压0.4MPa(g)循环水回水水压0.25MPa(g)污垢热阻0.000344m2.K/W第4页共34页第3页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共34页f.仪表空气最低压力0.6MPa(A)露点温度-40℃g.电源电压10kV/380V/220V频率50Hzh.氮气压力0.6MPa(A)纯度99.99%i.蒸汽正常0.5MPa(G)158℃j.机组安装位置:在带有采暖的室内安装2.2爆炸危险区域划分及介质特性:压缩机厂房:Ⅱ区2.3机组设计、制造、检验、安装、试运所采用的标准:2.3.1压缩机:API618炼油厂一般用往复式压缩机API614特殊用的润滑、轴封和控制系统GB/T15487-1995容积式压缩机流量测定方法GB/T3853-1998容积式压缩机验收试验GB/T7777-1987往复式压缩机机械振动测量与评价(及1997年修订本)GB/T14980-1985容积式压缩机燥声声功率级的测量工程法无油元件工厂标准贯彻措施2.3.2仪表电气:GB50058-1992爆炸和火灾危险环境电力装置设计规范GB3836.1-2000爆炸性气体及环境用防爆电气设备GB755-2000旋转电机定额和性能JB8973-1999增安型无刷励磁同步电动机技术要求JB8974-1999TAW系列增安型无刷励磁同步电动机技术条件GB/T1029-1993三相同步电机试验方法第5页共34页第4页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共34页GB/T7409.1/2/3-1997同步电机励磁系统GB/T13958-1992无直流励磁绕组同步电动机试验方法GB/T157.3-1995隔爆型电动机基本要求2.3.3压力容器:GB150-1998钢制压力容器GB151-1999钢制管壳式换热器压力容器安全技术监察规程1999年版2.2.4法兰、管件、管道:外接法兰标准采用美洲体系(HG20615-97)标准;与用户连接的所有气、水管线采用无缝钢管、无缝三通和无缝弯头。2.3.4标准优先原则:当上述文件发生矛盾时,a:技术要求b:设备数据表c:API标准和其他标准及规范2.4设计基础数据2.4.1往复活塞式压缩机数据表(见附件)2.4.2基本数据:总气量(单台):8400Nm3/h进口压力:200mmH2O(G)进口温度:40℃出口压力:3.0MPA(A)出口温度:40℃现场条件:室内当地大气压:96.22KP...
