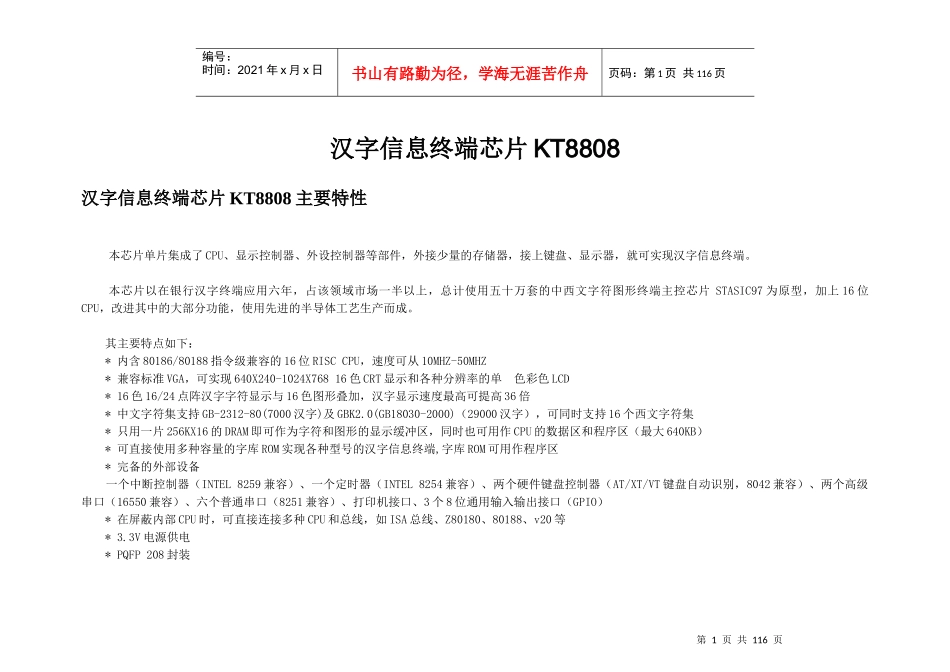

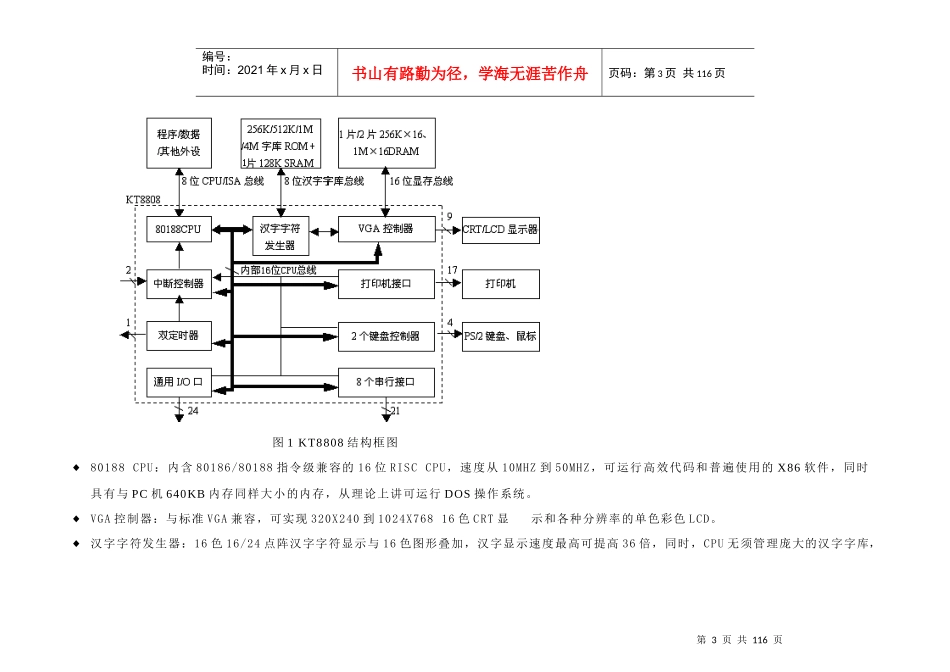

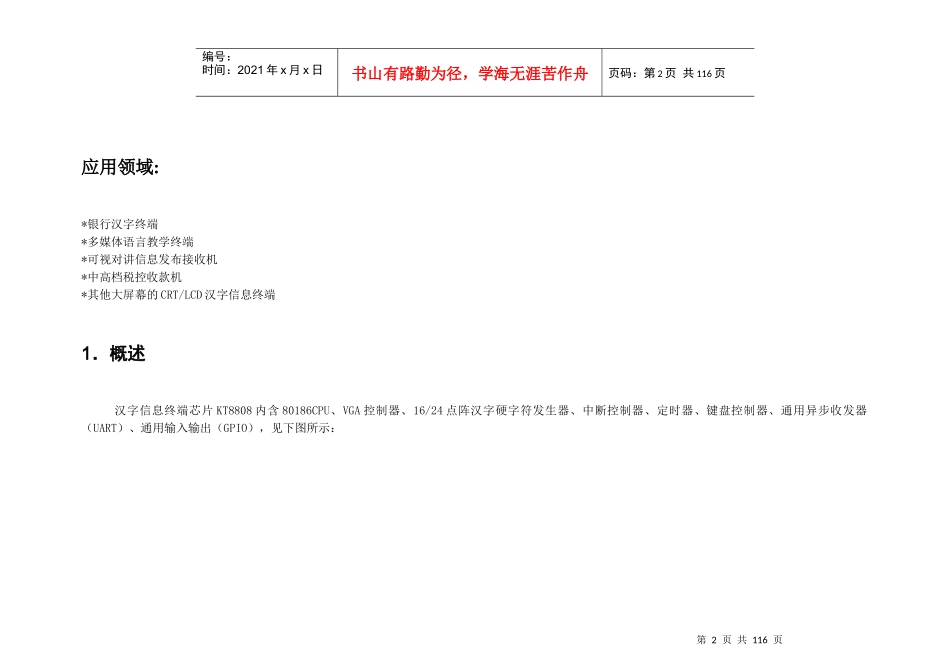

第1页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共116页汉字信息终端芯片KT8808汉字信息终端芯片KT8808主要特性本芯片单片集成了CPU、显示控制器、外设控制器等部件，外接少量的存储器，接上键盘、显示器，就可实现汉字信息终端。本芯片以在银行汉字终端应用六年，占该领域市场一半以上，总计使用五十万套的中西文字符图形终端主控芯片STASIC97为原型，加上16位CPU，改进其中的大部分功能，使用先进的半导体工艺生产而成。其主要特点如下：*内含80186/80188指令级兼容的16位RISCCPU，速度可从10MHZ-50MHZ*兼容标准VGA，可实现640X240-1024X76816色CRT显示和各种分辨率的单色彩色LCD*16色16/24点阵汉字字符显示与16色图形叠加，汉字显示速度最高可提高36倍*中文字符集支持GB-2312-80(7000汉字)及GBK2.0(GB18030-2000)（29000汉字），可同时支持16个西文字符集*只用一片256KX16的DRAM即可作为字符和图形的显示缓冲区，同时也可用作CPU的数据区和程序区（最大640KB）*可直接使用多种容量的字库ROM实现各种型号的汉字信息终端,字库ROM可用作程序区*完备的外部设备一个中断控制器（INTEL8259兼容）、一个定时器（INTEL8254兼容）、两个硬件键盘控制器（AT/XT/VT键盘自动识别，8042兼容）、两个高级串口（16550兼容）、六个普通串口（8251兼容）、打印机接口、3个8位通用输入输出接口（GPIO）*在屏蔽内部CPU时，可直接连接多种CPU和总线，如ISA总线、Z80180、80188、v20等*3.3V电源供电*PQFP208封装第2页共116页第1页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共116页应用领域:*银行汉字终端*多媒体语言教学终端*可视对讲信息发布接收机*中高档税控收款机*其他大屏幕的CRT/LCD汉字信息终端1．概述汉字信息终端芯片KT8808内含80186CPU、VGA控制器、16/24点阵汉字硬字符发生器、中断控制器、定时器、键盘控制器、通用异步收发器（UART）、通用输入输出（GPIO），见下图所示：第3页共116页第2页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共116页图1KT8808结构框图◆80188CPU：内含80186/80188指令级兼容的16位RISCCPU，速度从10MHZ到50MHZ，可运行高效代码和普遍使用的X86软件，同时具有与PC机640KB内存同样大小的内存，从理论上讲可运行DOS操作系统。◆VGA控制器：与标准VGA兼容，可实现320X240到1024X76816色CRT显示和各种分辨率的单色彩色LCD。◆汉字字符发生器：16色16/24点阵汉字字符显示与16色图形叠加，汉字显示速度最高可提高36倍，同时，CPU无须管理庞大的汉字字库，第4页共116页第3页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共116页节省了系统资源，这样在最小12KB程序容量下就可实现汉字信息终端。中文字符集支持GB-2312-80(7000汉字)及GBK2.0(GB18030-2000)（29000汉字），可同时支持16个西文字符集。◆中断控制器模块：含一个与8259兼容的8级中断控制器，通过4个8位寄存器可将中断控制器的8个中断请求输入灵活安排，使得任何一个设备的中断请求均可连接到中断控制器的任意一个中断请求输入，节省了中断资源。◆双定时器模块：含两个16位与8254兼容的定时器。◆通用I/O口模块：17根打印机信号线与7根串口线组成了3个8位的通用输入输出口。◆打印机接口模块：打印机接口与标准PC机兼容，使用17根输入或输出线。◆键盘控制器模块：含两个硬件AT键盘控制器，一个用于PS/2键盘，一个用于PS/2鼠标。◆串行接口模块：含八个通用异步收发器（UART），其中两个与16550兼容，有16级接收和发送FIFO，另外六个与8251兼容。本芯片有三条总线：8位CPU/ISA总线、16位显示存储总线和8位汉字字库总线。每条总线可外接不同的存储器。本芯片可以通过外接不同的存储器实现从最小三片的可视对讲信息发布接收机方案到最大五片的大字符集银行汉字终端方案。可以使用一片KT8808、一片256KX16DRAM（包括显示缓冲区和640KB数据内存、一片256KB（包括16点阵GB2312汉字字库、英文字库和16KB程序）组成高性能价格比的三片方案，接上键盘（可以是扫描键盘、也可以是PS/2...
