江北电力公司桩基础(冲击)施工方案(正式上报)VIP免费

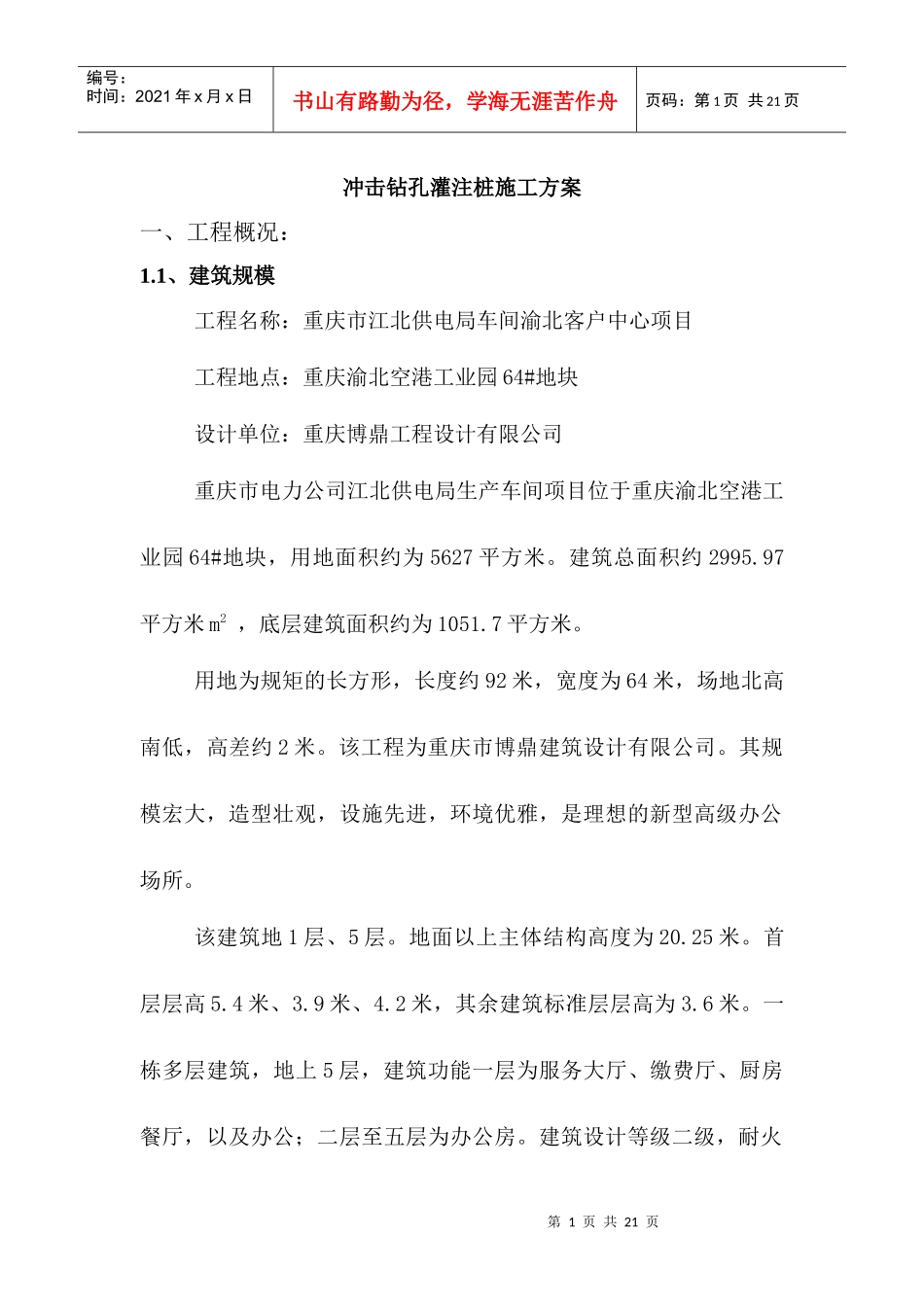

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页冲击钻孔灌注桩施工方案一、工程概况：1.1、建筑规模工程名称：重庆市江北供电局车间渝北客户中心项目工程地点：重庆渝北空港工业园64#地块设计单位：重庆博鼎工程设计有限公司重庆市电力公司江北供电局生产车间项目位于重庆渝北空港工业园64#地块，用地面积约为5627平方米。建筑总面积约2995.97平方米m2，底层建筑面积约为1051.7平方米。用地为规矩的长方形，长度约92米，宽度为64米，场地北高南低，高差约2米。该工程为重庆市博鼎建筑设计有限公司。其规模宏大，造型壮观，设施先进，环境优雅，是理想的新型高级办公场所。该建筑地1层、5层。地面以上主体结构高度为20.25米。首层层高5.4米、3.9米、4.2米，其余建筑标准层层高为3.6米。一栋多层建筑，地上5层，建筑功能一层为服务大厅、缴费厅、厨房餐厅，以及办公；二层至五层为办公房。建筑设计等级二级，耐火第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页等级为为二级，建筑合理使用年限为50年。1.2、地质情况拟建场地位于重庆市空港工业园区，用地近似长方形，西南两侧为园区公路，北东两侧为园区开发地块，地形比较平坦。场地南北长约92米，东西宽约64米；场地四周环境优越，交通便捷，市政配套设施比较齐全。拟建场地分布第四系全新统人工素填土（Q4ml）、残坡积粉质粘土（Q4el+dl）及侏罗系中统沙溪庙组（J2s）地层。①第四系人工填土（Q4ml）:褐色。主要由泥、砂岩块石、碎石及少量粉质粘土等物混填而成。碎块石含量25～65%，碎块石粒径一般7～120mm，松散、局部稍密，稍湿。填土均匀性差，回填已有2年左右。分布于场地大部，厚度在7.30（ZK14）～19.80m（ZK8）。②第四系残坡积粉质粘土（Q4el+dl）:褐色、灰褐色，粉质粘土呈可塑～硬塑状，层底含泥岩角砾较多；切面稍有光泽，无摇振反应，干强度和韧性中等，残坡积成因。厚度1.0（ZK10）～第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页4.0（ZK4）m。主要分布于场地大部。……………………不整合………………………③砂质泥岩(J2s-Sm):褐色、局部紫褐色。砂、泥质结构，钙泥质胶结，厚层状构造，夹灰绿色团块和条带，局部段含泥质较重，见浅灰色砂岩、粉砂岩条带，为本场地的主要岩性。④砂岩（J2s-Ss）：灰色、青灰色。细~中粒结构，主要由长石、石英、云母及暗色矿物成分组成，钙泥质胶结，中厚层状构造，为本场地的次要岩性。场地构造部位位于重庆—沙坪向斜西翼，岩层产状105°∠26°，岩层呈单斜状产出，为厚层状、巨厚层状构造岩体。场区位于剥蚀残丘的宽缓斜坡地段，地势平坦，场地内未发现地表水体。拟建场地位处剥蚀残丘斜坡宽缓平台地段，地形起伏变化不大，地势平坦。场地内地面高程339.10～340.20m。场区内岩体裂隙较发育。裂隙面结合程度一般。场地内第四系素填土层均匀性差，粉质粘土厚度变化较大，分布不均，物理力学性质差异大；杂填土层中块石有架空现象，密实第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页度很差，且均匀性差；强度低，厚度差异较大，结构松散，未完成自重固结，其结构呈松散～稍密状，具较大孔隙，透水性好。易产生不均匀沉降。场地水文地质条件较简单，场区无地下水可不考虑地下水对砼钢筋的腐蚀性；根据场地和邻近环境调查无工业和化学污染源，场地场内回填土多为砂、泥岩碎石和粉质粘土，未受污染。岩体基本质量等级，中等风化砂岩和砂质泥岩属Ⅳ类拟建场地为中等复杂场地。场地及周边地区未发现断层、滑坡、崩塌、地下洞室等不良地质现象及环境人工边坡，地质构造简单，场地现状稳定。设计采用机械钻孔嵌岩灌注桩，桩基础持力层为中等风化砂质泥岩、砂岩（中风化砂质泥岩天然单轴抗压强度标准值为11.57MPa），深度嵌入3倍桩径mm；场地抗震烈度6度。场地类别为Ⅲ类。1.3、基础设计情况拟建物为重庆电力公司江北供电局生产车间。设计桩直径Ø900mm桩33根，桩直径Ø1100mm桩4根，共37...
