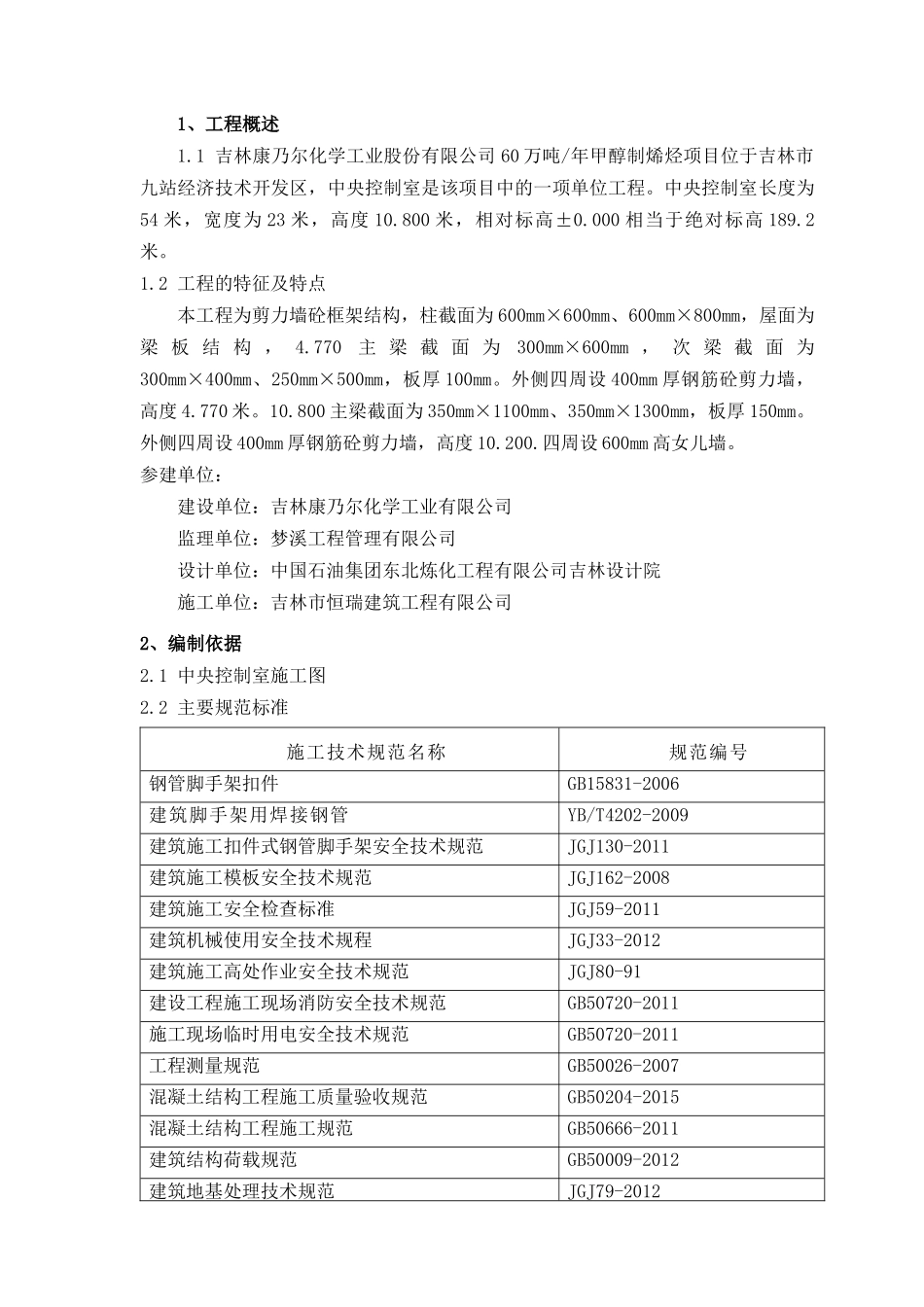

1、工程概述1.1吉林康乃尔化学工业股份有限公司60万吨/年甲醇制烯烃项目位于吉林市九站经济技术开发区，中央控制室是该项目中的一项单位工程。中央控制室长度为54米，宽度为23米，高度10.800米，相对标高±0.000相当于绝对标高189.2米。1.2工程的特征及特点本工程为剪力墙砼框架结构，柱截面为600mm×600mm、600mm×800mm，屋面为梁板结构，4.770主梁截面为300mm×600mm，次梁截面为300mm×400mm、250mm×500mm，板厚100mm。外侧四周设400mm厚钢筋砼剪力墙，高度4.770米。10.800主梁截面为350mm×1100mm、350mm×1300mm，板厚150mm。外侧四周设400mm厚钢筋砼剪力墙，高度10.200.四周设600mm高女儿墙。参建单位：建设单位：吉林康乃尔化学工业有限公司监理单位：梦溪工程管理有限公司设计单位：中国石油集团东北炼化工程有限公司吉林设计院施工单位：吉林市恒瑞建筑工程有限公司2、编制依据2.1中央控制室施工图2.2主要规范标准施工技术规范名称规范编号钢管脚手架扣件GB15831-2006建筑脚手架用焊接钢管YB/T4202-2009建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工模板安全技术规范JGJ162-2008建筑施工安全检查标准JGJ59-2011建筑机械使用安全技术规程JGJ33-2012建筑施工高处作业安全技术规范JGJ80-91建设工程施工现场消防安全技术规范GB50720-2011施工现场临时用电安全技术规范GB50720-2011工程测量规范GB50026-2007混凝土结构工程施工质量验收规范GB50204-2015混凝土结构工程施工规范GB50666-2011建筑结构荷载规范GB50009-2012建筑地基处理技术规范JGJ79-2012建筑地基基础工程施工质量验收规范GB50202-2002建筑工程施工质量验收统一标准GB50300－2013安全技术操作规程Q/JH121.11.004-92钢筋机械连接通用技术规程JGJ107-2010工程建设安装工程起重施工规范HGJ20201-2000建筑施工现场环境与卫生标准JGJ146-2004施工现场机械设备检查技术规程JGJ160-2008安全生产法3、施工程序3.1分部工程施工程序：土方开挖→验槽→-3.300素混凝土加强层施工→放线→-2.300基础钢筋绑扎→-2.300基础模板安装→-2.300基础混凝土浇筑→±0.000以下剪力墙、柱钢筋绑扎→±0.000以下剪力墙、柱模板安装→±0.000以下剪力墙、柱混凝土浇筑→脚手架搭设→4.770柱、剪力墙绑筋→4.770柱、剪力墙模板安装→4.770柱、剪力墙梁板模板安装→4.770柱、剪力墙梁板绑筋→预埋件、预埋管安装→4.770柱、剪力墙、梁板砼混凝土浇筑→10.200柱、剪力墙混凝土浇筑→10.200柱、剪力墙绑筋→4.770柱、剪力墙模板安装→10.200梁板模板安装→10.200梁板钢筋绑扎→10.200柱、剪力墙梁板混凝土浇筑→混凝土养护→模板拆除→配合设备安装→收尾3.2关键工序一览表关键工序一览表序号关键工序名称工序特点、难点、主要实物量及主要技术参数（材质、规格等）备注1搭设脚手架围护脚手架与承重脚手架相连，临空高度大，要求连接节点符合规范要求。2钢筋制作涉及钢筋规格较多，制作时需根据直径现场试制，合格后大批制作。3模板安装截面尺寸要求控制在+4mm~-5mm，板面高差控制在2mm内，平整度控制在5mm。4钢结构制作安装钢格规格较多，焊接及切割量均较大，安装时为高空作业。5混凝土浇筑基础混凝土为C30，控制浇筑质量，做好后期养护工作。6混凝土养护及时养护4、施工方法及技术措施4、1施工测量4、1、1、施工测量的准备工作4、1、1、1熟悉、校核施工图轴线尺寸、结构尺寸和各部位的标高变化及其相互间的关系。4、1、1、2校测高程及相邻建筑物关系。4、1、1、3测量人员配备：测量工2人，验线员1人。4、1、2建筑物定位放线设轴线控制桩：以两端控制桩为准，测定该边的控制桩，并校核各桩间距，精度。4、1、3基础开挖放线在基础开挖时需引桩。基础开挖撒线宽度不应超过15cm。根据设计边坡及地面高程，分别测设出基槽下口（坡角）及基槽上口（坡顶位置桩），并沿上口桩撒出开挖边线。4、1、4素混凝土加强层基础放线用经纬仪以轴线控制桩为准将各轴线直接投测在素混凝土加强层上。4、1、5结构施工测量4、1、5、1施工层放线：放线前在平面上校核轴线，闭合后测设细部轴线，各部位放线的允许误差为：项目精度主轴线±10mm细部放线...
