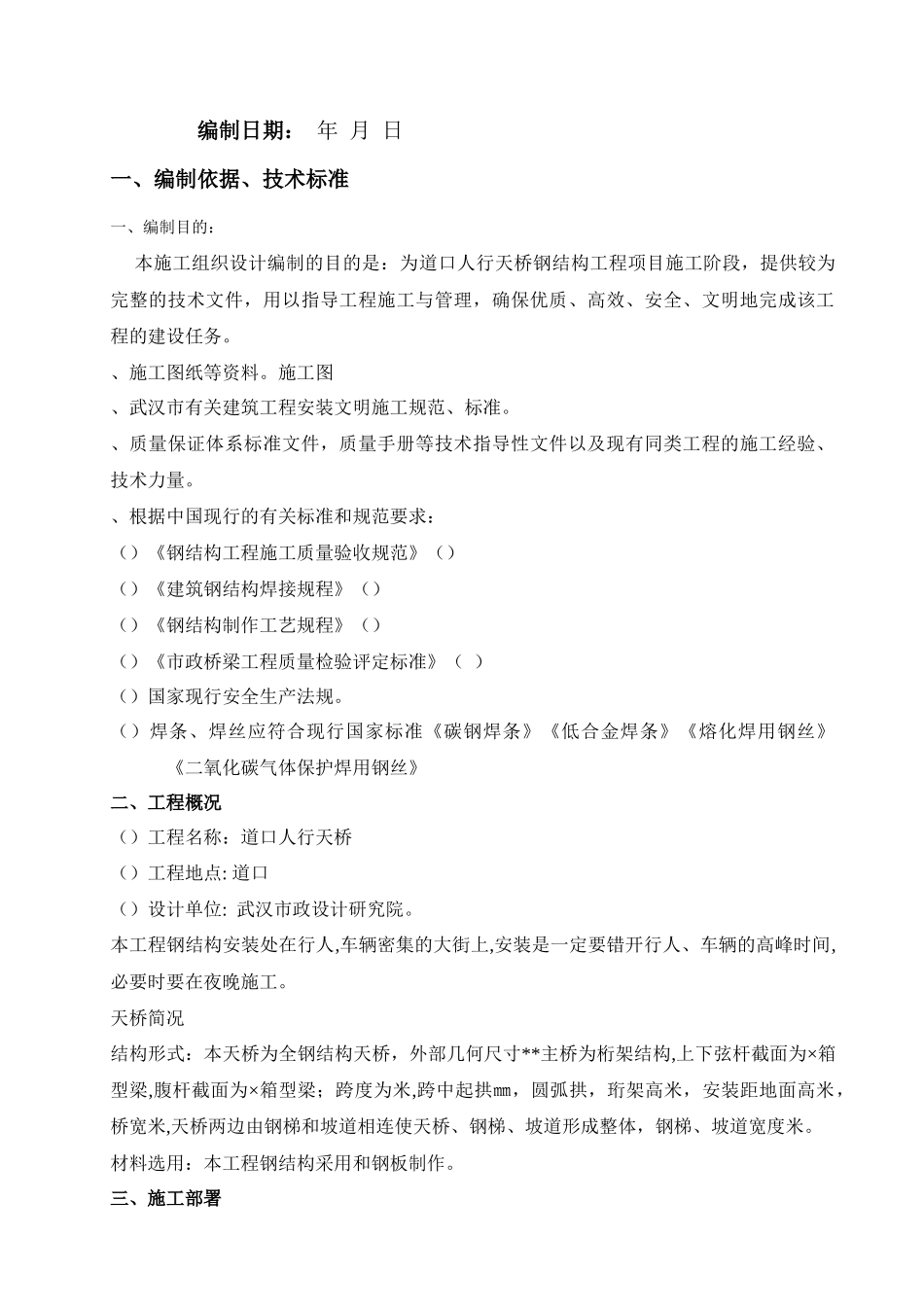

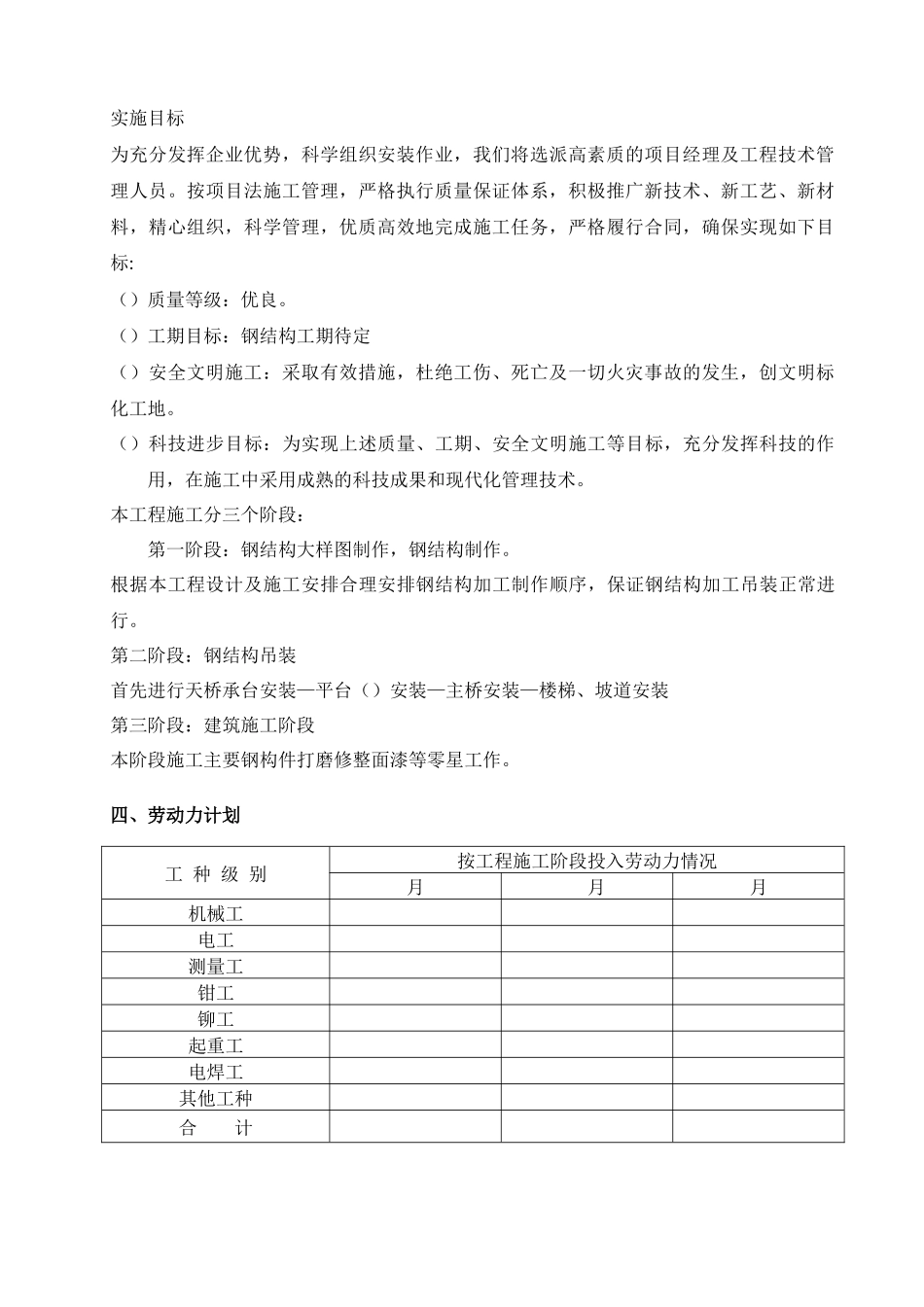

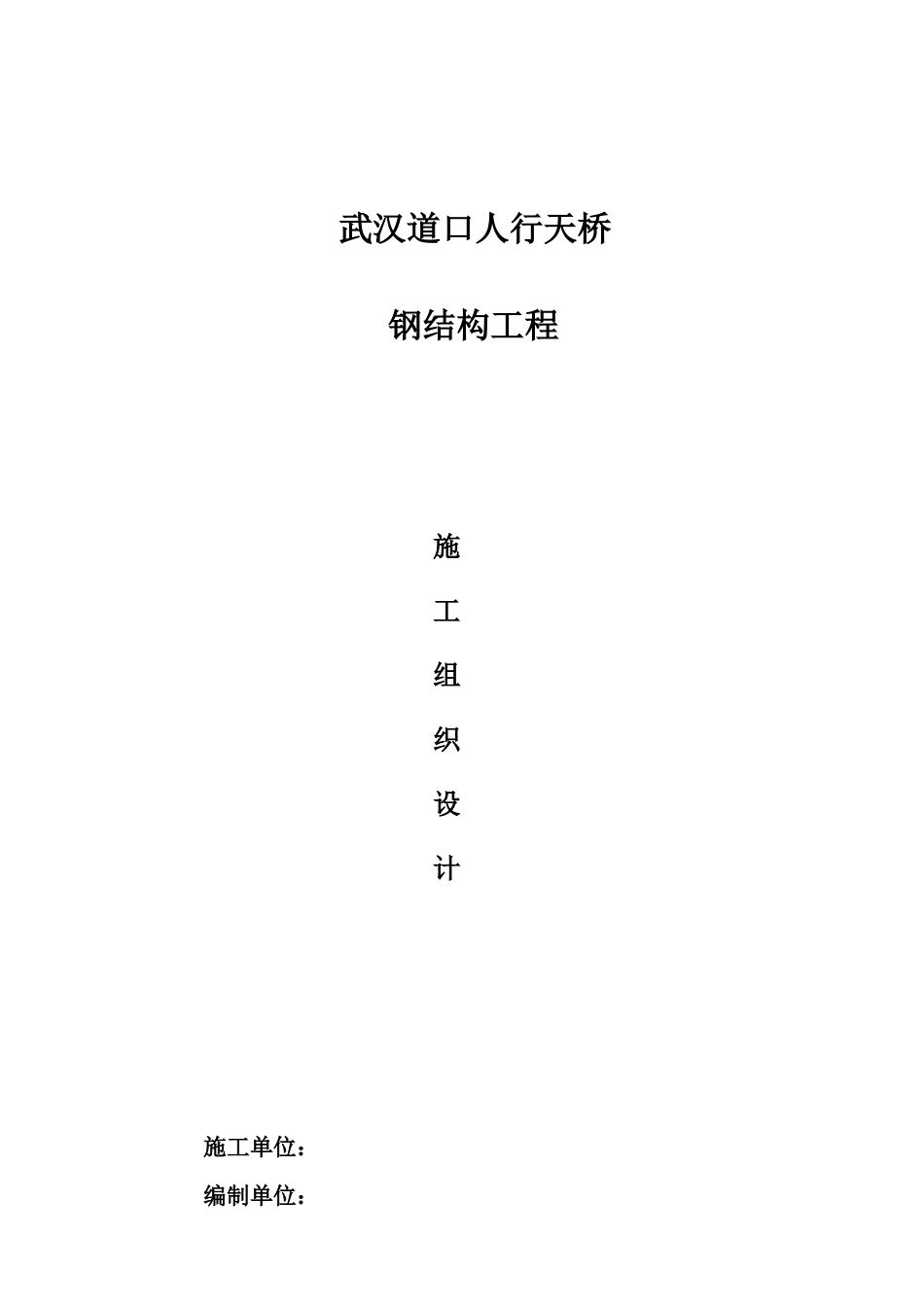

武汉道口人行天桥钢结构工程施工组织设计施工单位：编制单位：编制日期：年月日一、编制依据、技术标准一、编制目的：本施工组织设计编制的目的是：为道口人行天桥钢结构工程项目施工阶段，提供较为完整的技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。、施工图纸等资料。施工图、武汉市有关建筑工程安装文明施工规范、标准。、质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施工经验、技术力量。、根据中国现行的有关标准和规范要求：（）《钢结构工程施工质量验收规范》（）（）《建筑钢结构焊接规程》（）（）《钢结构制作工艺规程》（）（）《市政桥梁工程质量检验评定标准》（）（）国家现行安全生产法规。（）焊条、焊丝应符合现行国家标准《碳钢焊条》《低合金焊条》《熔化焊用钢丝》《二氧化碳气体保护焊用钢丝》二、工程概况（）工程名称：道口人行天桥（）工程地点:道口（）设计单位:武汉市政设计研究院。本工程钢结构安装处在行人,车辆密集的大街上,安装是一定要错开行人、车辆的高峰时间,必要时要在夜晚施工。天桥简况结构形式：本天桥为全钢结构天桥，外部几何尺寸**主桥为桁架结构,上下弦杆截面为×箱型梁,腹杆截面为×箱型梁；跨度为米,跨中起拱㎜，圆弧拱，珩架高米，安装距地面高米，桥宽米,天桥两边由钢梯和坡道相连使天桥、钢梯、坡道形成整体，钢梯、坡道宽度米。材料选用：本工程钢结构采用和钢板制作。三、施工部署实施目标为充分发挥企业优势，科学组织安装作业，我们将选派高素质的项目经理及工程技术管理人员。按项目法施工管理，严格执行质量保证体系，积极推广新技术、新工艺、新材料，精心组织，科学管理，优质高效地完成施工任务，严格履行合同，确保实现如下目标:（）质量等级：优良。（）工期目标：钢结构工期待定（）安全文明施工：采取有效措施，杜绝工伤、死亡及一切火灾事故的发生，创文明标化工地。（）科技进步目标：为实现上述质量、工期、安全文明施工等目标，充分发挥科技的作用，在施工中采用成熟的科技成果和现代化管理技术。本工程施工分三个阶段：第一阶段：钢结构大样图制作，钢结构制作。根据本工程设计及施工安排合理安排钢结构加工制作顺序，保证钢结构加工吊装正常进行。第二阶段：钢结构吊装首先进行天桥承台安装—平台（）安装—主桥安装—楼梯、坡道安装第三阶段：建筑施工阶段本阶段施工主要钢构件打磨修整面漆等零星工作。四、劳动力计划工种级别按工程施工阶段投入劳动力情况月月月机械工电工测量工钳工铆工起重工电焊工其他工种合计五、主要施工机械设备序号机械设备名称型号数量额定功率生产能力备注汽车吊汽车吊自动埋弧焊机气保焊机空压机半自动切割机龙门吊半自动焊电焊机碳弧气刨吨倒链气焊工具剪板机六.构件制作）制作工艺流程原材料矫正→放样、号料→下料（剪切或气割）→零件加工（小装配件焊接）→焊定位挡（架）→装配→焊接→支撑连接板、檩条支托等的装配焊接→成品检验。）放样、下料按照施工图纸、主桥设计尺寸的长和高，在操作平台上放：实样，并预留合理的焊接收缩余量及气割余量，一般在长度方向、宽度方向，并按起拱值要求划出主桥起拱实样，起拱值，作为装配胎膜线，底样上应划好箱形梁宽度线和节点连接板尺寸线，并用画针、样冲做好标示，经检验人员复验后，办理预检核定手续。根据所放实样制作样板，样杆，用于划线、下料，其上应标明零件号规格、数量等。钢材下料后应先进行矫正，矫正后的偏差不应超过规范规定的允许偏差值，加热矫正时，加热温度不得超过℃。并要求自然冷却。主桥珩架上、下弦为*的箱形结构板厚均为，腹板下料应该为通长*并保证在长方向上自然起拱，起拱量，上下旋下料宽度腹板*.珩架腹板截面为*，根据大样图的实际尺寸进行组织下料所有的板材下料必须在原材料上进行认真号料，避免造成材料上的浪费。钢材下料，当在工厂制作氧气切割,零星板用机械切割，剪切面不应有裂纹及大于的缺棱，并应清除毛刺。氧气切割使用半自动切割前钢材切割区域内、油污应清理干净，切割后断口处边缘熔瘤、飞溅物应清除。）将主珩架分...
