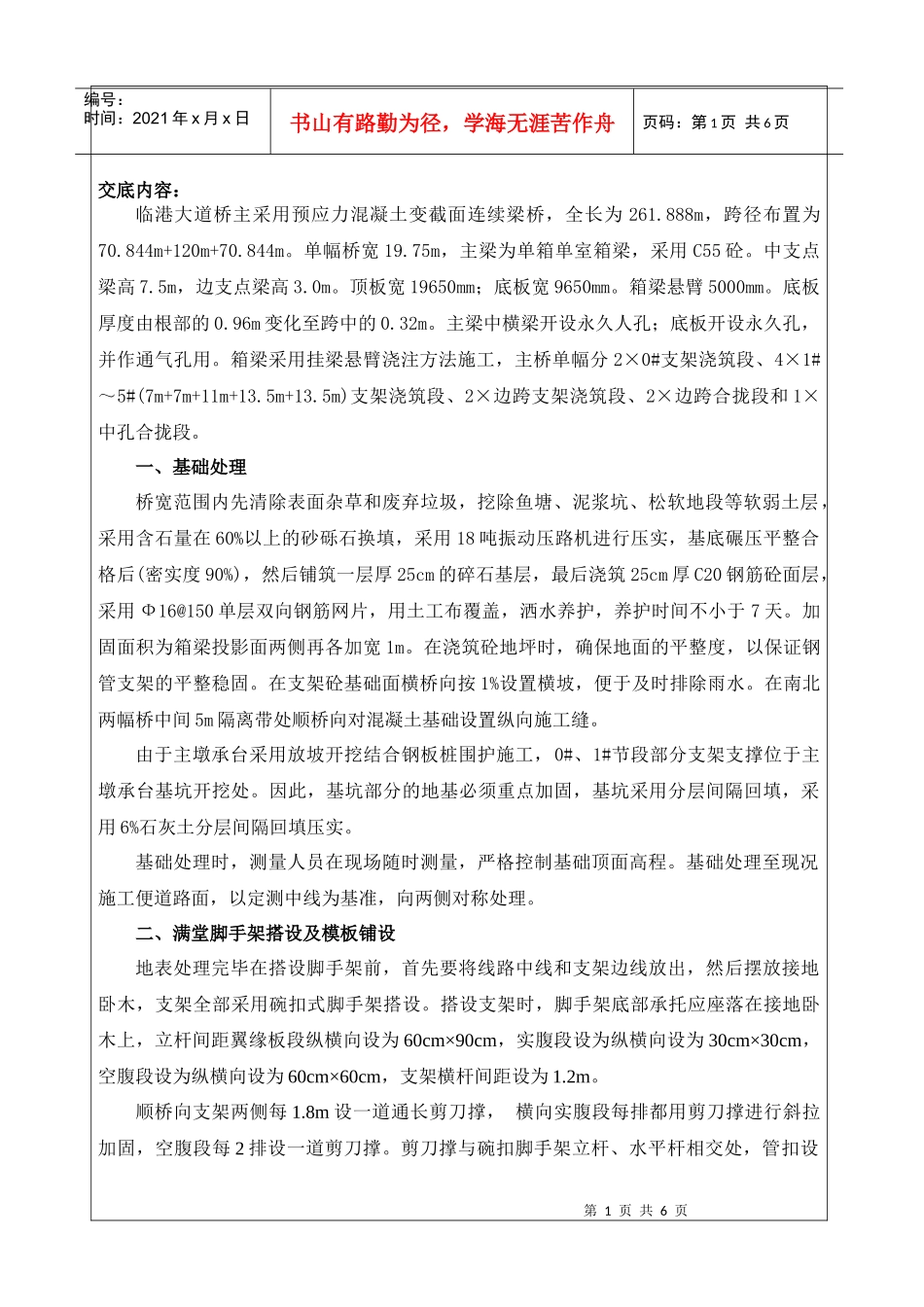

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页交底内容：临港大道桥主采用预应力混凝土变截面连续梁桥，全长为261.888m，跨径布置为70.844m+120m+70.844m。单幅桥宽19.75m，主梁为单箱单室箱梁，采用C55砼。中支点梁高7.5m，边支点梁高3.0m。顶板宽19650mm；底板宽9650mm。箱梁悬臂5000mm。底板厚度由根部的0.96m变化至跨中的0.32m。主梁中横梁开设永久人孔；底板开设永久孔，并作通气孔用。箱梁采用挂梁悬臂浇注方法施工，主桥单幅分2×0#支架浇筑段、4×1#～5#(7m+7m+11m+13.5m+13.5m)支架浇筑段、2×边跨支架浇筑段、2×边跨合拢段和1×中孔合拢段。一、基础处理桥宽范围内先清除表面杂草和废弃垃圾，挖除鱼塘、泥浆坑、松软地段等软弱土层，采用含石量在60%以上的砂砾石换填，采用18吨振动压路机进行压实，基底碾压平整合格后(密实度90%)，然后铺筑一层厚25cm的碎石基层，最后浇筑25cm厚C20钢筋砼面层，采用Ф16@150单层双向钢筋网片，用土工布覆盖，洒水养护，养护时间不小于7天。加固面积为箱梁投影面两侧再各加宽1m。在浇筑砼地坪时，确保地面的平整度，以保证钢管支架的平整稳固。在支架砼基础面横桥向按1%设置横坡，便于及时排除雨水。在南北两幅桥中间5m隔离带处顺桥向对混凝土基础设置纵向施工缝。由于主墩承台采用放坡开挖结合钢板桩围护施工，0#、1#节段部分支架支撑位于主墩承台基坑开挖处。因此，基坑部分的地基必须重点加固，基坑采用分层间隔回填，采用6%石灰土分层间隔回填压实。基础处理时，测量人员在现场随时测量，严格控制基础顶面高程。基础处理至现况施工便道路面，以定测中线为基准，向两侧对称处理。二、满堂脚手架搭设及模板铺设地表处理完毕在搭设脚手架前，首先要将线路中线和支架边线放出，然后摆放接地卧木，支架全部采用碗扣式脚手架搭设。搭设支架时，脚手架底部承托应座落在接地卧木上，立杆间距翼缘板段纵横向设为60cm×90cm，实腹段设为纵横向设为30cm×30cm，空腹段设为纵横向设为60cm×60cm，支架横杆间距设为1.2m。顺桥向支架两侧每1.8m设一道通长剪刀撑，横向实腹段每排都用剪刀撑进行斜拉加固，空腹段每2排设一道剪刀撑。剪刀撑与碗扣脚手架立杆、水平杆相交处，管扣设第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页置数量必须大于85%。支架一个横断面上每6米打一道剪力撑，纵桥向每4米一个打剪力撑的加强断面。支架外侧，纵桥向每6米打一道剪力撑。按照以上布置斜撑，以增加支架的整体稳定性。全桥采用Φ48×3.5mm碗扣式支架，具体布置详见下表。项目立杆顺桥向间距立杆横桥向间距顶托梁小方木底模板实腹板30cm30cm10×15cm方木100×100@100方木15mm厚竹胶板空腹板（底板＋顶板）60cm60cm10×15cm方木100×100@200方木15mm厚竹胶板翼缘板60cm90cm10×15cm方木100×100@300方木15mm厚竹胶板支架基础25cm碎石＋25cmC20钢筋砼碗扣式满堂支架从下向上依次为：素土夯实、25cm厚碎石基础、25cm钢筋砼面层、上支碗扣架底托，按照桥梁与现况地面的高差布设碗扣架立杆，立杆上部为顶托。顶托上纵桥向铺设10×15cm方木，横桥向铺设10×10cm方木，然后在木方上铺设15mm厚竹胶板，作为现浇箱梁的底模。三、满堂脚手架安装程序及方法（1）依据第一排立杆的位置控制线，在基础上用墨线弹出纵、横向每排立杆位置线。（2）在基础上墨线交叉点摆放底座，将立杆插于底座上，用3.0m立杆布置。（3）安装扫地杆；将水平杆接头插入立杆最下端碗扣内，使接头弧面与立杆密贴，将上碗扣沿限位扣下并顺时针旋转将其琐紧。（4）避免立杆接头处于同一水平面内；立杆接长时，将上部立杆底端连接孔同下部立杆顶端连接孔对齐，插入立杆连接销并锁定。（5）进行水平杆安装，安装方法同“安装扫地杆”。（6）安装剪刀撑。（7）安装可调顶托。四、满堂脚手架安装施工要求（1）排架安装从箱梁一端开始向另一端推进，从纵横两个方向同时进行，以免支架失稳。（2）用于支撑的所有杆件，必须经检验合格后方可使用。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
