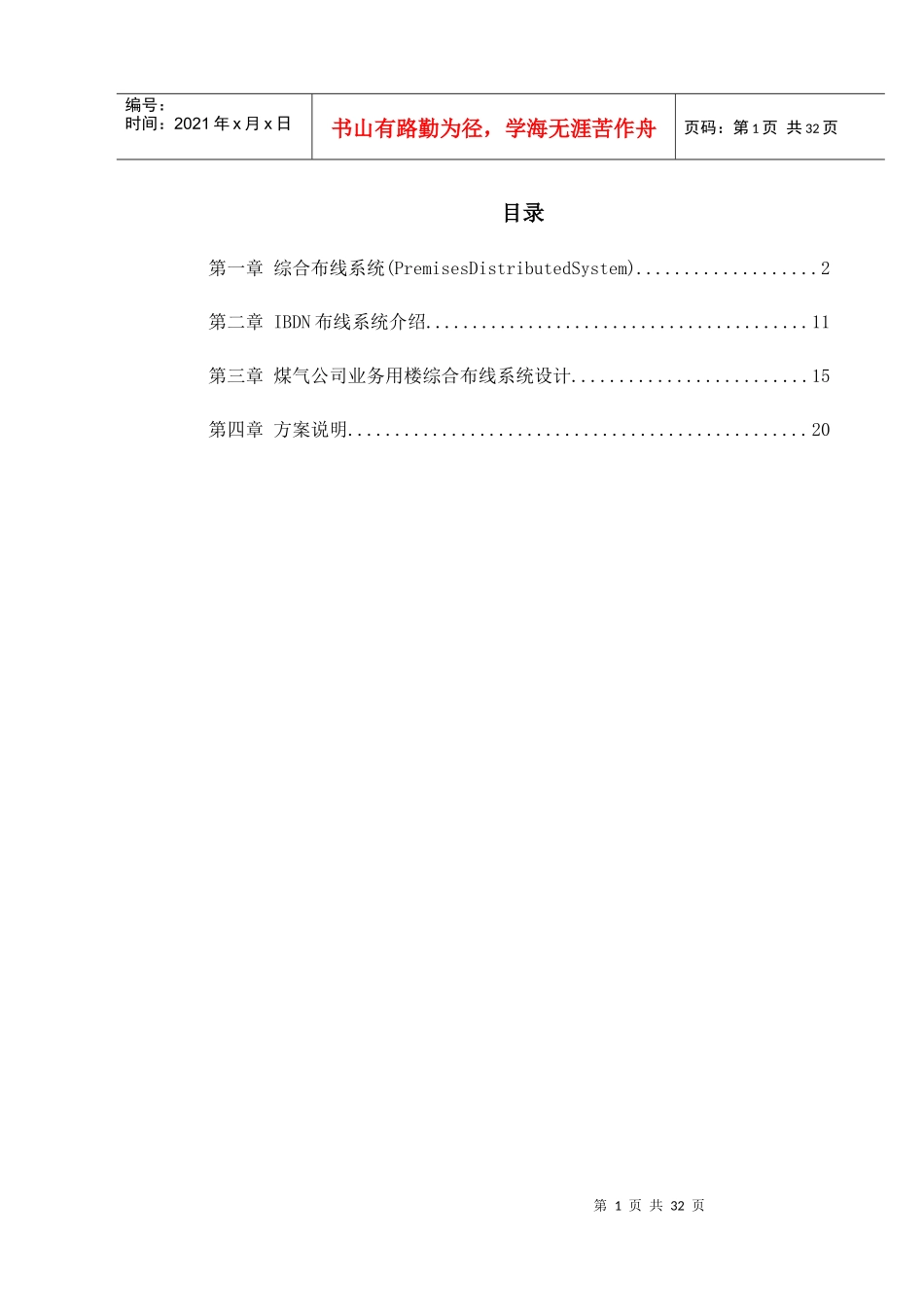

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页目录第一章综合布线系统(PremisesDistributedSystem)...................2第二章IBDN布线系统介绍.........................................11第三章煤气公司业务用楼综合布线系统设计.........................15第四章方案说明.................................................20第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页第一章综合布线系统(PremisesDistributedSystem)一、综合布线系统的产生综合布线系统是随着智能大厦兴起而产生的。80年代初期的美国，跨国公司为了提高国际竞争能力，适应信息时代的要求，纷纷兴建或改建具有高科技装备的高科技大楼－－Hiech.Building（如美国国家安全局和五角大楼等）；另一方面，高科技公司为了增强自身的竞争和应变能力，对办公和研究环境积极进行着创新或改进。1984年，美国康涅狄格州的哈特福特市将一幢旧金融大厦进行了改建，称之为都市大厦（Cityplace），从此诞生了世界公认的第一座智能化大厦。改建后的大楼主要增添了计算机设备、数字式程控交换、计算机数据通信线路等办公自动化设备、大楼的客户不必自行购置设备便可获得话音通讯、文字处理、电子邮件、市场行情查询、情报资料检索、科学计算等服务。此外大楼内的空调供水、防火防盗系统、供配电系统等均为电脑控制，实现了自动化综合管理，使客户感到更加舒适、方便和安全。这引起了世人的关注。随着计算机的普及应用以及通信、网络和控制技术的发展，大厦内所有公共第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页设施都可以采用智能系统来提高大楼的服务能力。智能大厦系统的中心是以计算机为主的控制管理中心，它通过大厦结构化综合布线系统与各种信息终端－如通信终端和传感器终端－连接来“感知”大厦内各个空间的信息，并通过计算机处理作出相应的对策，再由通信终端或控制终端（如步进电机、各种阀门等）作出反应，使大厦具有某种“智能”。结构化综合布线是智能大楼的神经系统，是智能大楼的基础。没有安装结构化综合布线系统的大厦不可能是智能大厦。没有安装结构化综合布线系统（SCS）的大厦不可能是智能大厦。有了SCS也只能说有了智能大厦的基础，还要赋予其灵魂即楼宇控制系统（BCS）。由于综合布线系统的投资（常常按每平方米面积有多少智能信息点来估计大厦的智能化程度）只占整个大厦预算的5％到7％左右而其优点则十分明显，回报程度很高（一般2到3年）。大楼一投入使用综合布线投资就可回报，而大楼的布线承诺可达15到20年，故投资效益长、回报快。所以目前的房地产开发商、高层楼宇管者都纷纷采用PDS布线，国内几乎新建的20层以上的大楼都考虑了综合布线，100米以上大厦都有楼宇自动化系统。第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页二、综合布线系统的组成三、综合布线系统的定义综合布线系统(PDS)是楼宇和园区范围内，在统一的传输介质上建立的可以连接电话、计算机、会议电视和监视电视等设备的结构化的信息传输系统。PDS使用标准的双绞线和光纤，支持高速率的数据传输。它包括一系列专用的插座和交接硬件,使用户可以把设备连到标准的话音/数据信息插座上，使安装、维护、升级和扩展都非常方便和节省费用。PDS使用星型拓扑结构，使系统的集中管理成为可能,也使每个信息点的故障、改动或增加不影响其它的点。目前在综合布线领域被广泛遵循的标准是EIA/TIA-568A，即《CommercialBuildingTelecommunicationsWiringStandard》，ISO/IEC11801，EN50173。各布线系统器件生产厂家遵照此标准提供了自己的布线产品系列。在EIA/TIA-568中把综合布线系统分为六个子系统：建筑群主干子系统、设备间子系统、垂直干线子系统、管理子系统、水平子系统和工作区子系统。示意图如下：第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页工作区子系统提供从水平子系统的...
