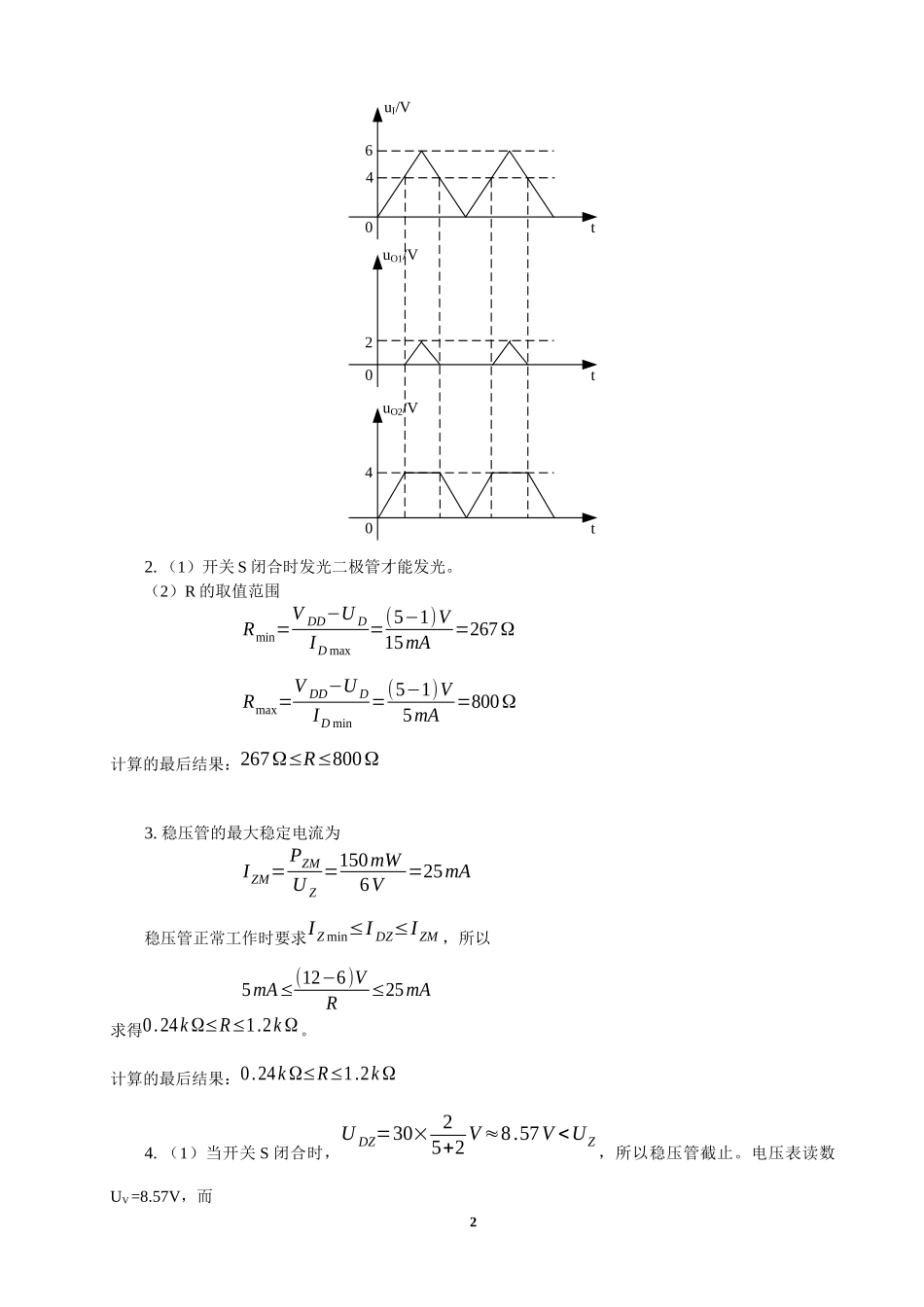

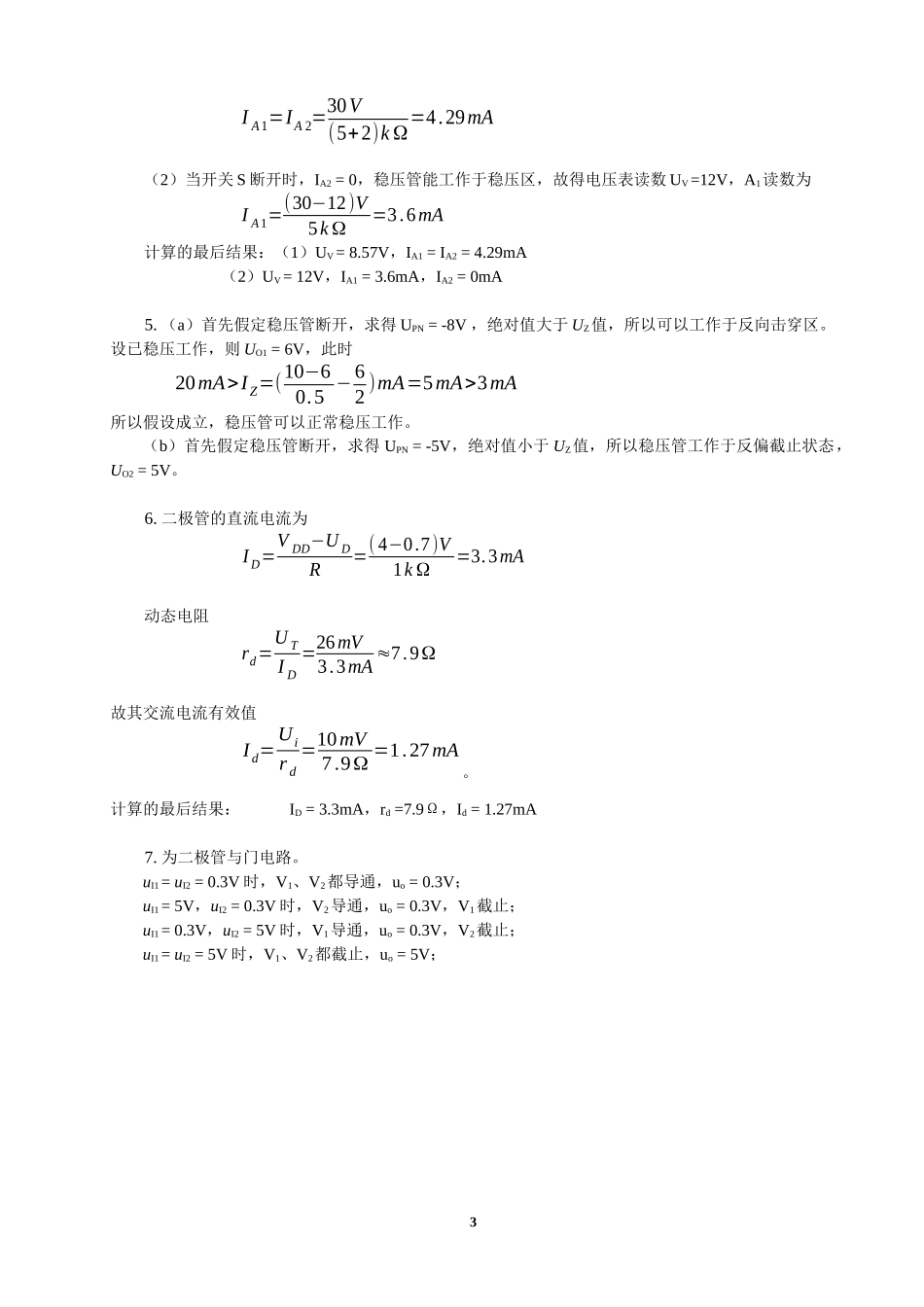

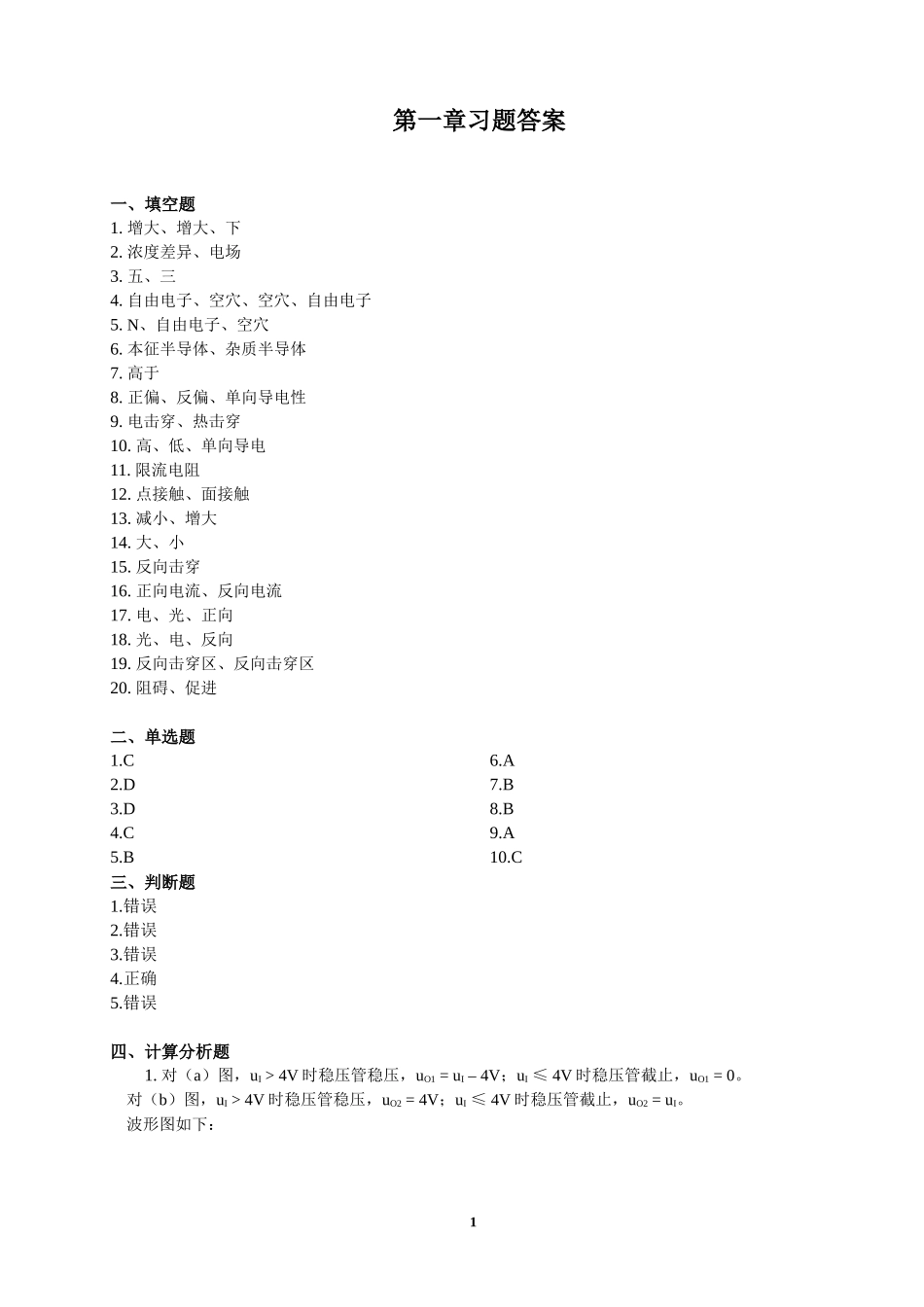

第一章习题答案一、填空题1.增大、增大、下2.浓度差异、电场3.五、三4.自由电子、空穴、空穴、自由电子5.N、自由电子、空穴6.本征半导体、杂质半导体7.高于8.正偏、反偏、单向导电性9.电击穿、热击穿10.高、低、单向导电11.限流电阻12.点接触、面接触13.减小、增大14.大、小15.反向击穿16.正向电流、反向电流17.电、光、正向18.光、电、反向19.反向击穿区、反向击穿区20.阻碍、促进二、单选题1.C2.D3.D4.C5.B6.A7.B8.B9.A10.C三、判断题1.错误2.错误3.错误4.正确5.错误四、计算分析题1.对（a）图，uI>4V时稳压管稳压，uO1=uI–4V；uI≤4V时稳压管截止，uO1=0。对（b）图，uI>4V时稳压管稳压，uO2=4V；uI≤4V时稳压管截止，uO2=uI。波形图如下：12.（1）开关S闭合时发光二极管才能发光。（2）R的取值范围Rmin=VDD−UDIDmax=(5−1)V15mA=267ΩRmax=VDD−UDIDmin=(5−1)V5mA=800Ω计算的最后结果：267Ω≤R≤800Ω3.稳压管的最大稳定电流为IZM=PZMUZ=150mW6V=25mA稳压管正常工作时要求IZmin≤IDZ≤IZM，所以5mA≤(12−6)VR≤25mA求得0.24kΩ≤R≤1.2kΩ。计算的最后结果：0.24kΩ≤R≤1.2kΩ4.（1）当开关S闭合时，UDZ=30×25+2V≈8.57VIZ=(10−60.5−62)mA=5mA>3mA所以假设成立，稳压管可以正常稳压工作。（b）首先假定稳压管断开，求得UPN=-5V，绝对值小于UZ值，所以稳压管工作于反偏截止状态，UO2=5V。6.二极管的直流电流为ID=VDD−UDR=(4−0.7)V1kΩ=3.3mA动态电阻rd=UTID=26mV3.3mA≈7.9Ω故其交流电流有效值Id=Uird=10mV7.9Ω=1.27mA。计算的最后结果：ID=3.3mA，rd=7.9Ω，Id=1.27mA7.为二极管与门电路。uI1=uI2=0.3V时，V1、V2都导通，uo=0.3V；uI1=5V，uI2=0.3V时，V2导通，uo=0.3V，V1截止；uI1=0.3V，uI2=5V时，V1导通，uo=0.3V，V2截止；uI1=uI2=5V时，V1、V2都截止，uo=5V；38.首先假定二极管断开，求得UPN=(1010+3×10)V=7V>0.7V，所以V管导通。此时10−UA3=UA10+UA−0.72，求得UA=3.95V，ID=(3.95−0.72)mA=1.63mA。9.首先假定二极管断开，求得UPN=(22+0.5×10−6)V=2V>0.7V，所以V管导通，UA=(6+0.7)V=6.7V，ID=(10−6.70.5−6.72)mA=3.25mA。10.ui正半周时，V2截止。当ui<4V时，V1截止，uO=ui；当ui≥4V时，V1导通，uO=4V。ui负半周时，V1截止。当ui≤-6V时，V2导通，uO=-6V；当ui>-6V时，V2截止，uO=ui。波形可画出如下：11.（a）首先假定二极管V1、V2断开，求得UPN1=(0+9)V=9V，UPN2=(-12+9)V=-3V，所以V14uI1/VuI2/V55tt000.30.3uO/V500.3t10ui/V-10ωt02π4π2π4πuO/Vωt04-6管导通，Uo=-0.7V，此时UPN2=(-12+0.7)V=-11.3V，所以V2管截止。（b）首先假定二极管V1、V2断开，求得UPN1=(12-0)V=12V，UPN2=(12+9)V=21V，所以V2管先导通，Uo=(-9+0.7)V=-8.3V，而此时UPN1=(-8.3-0)V=-8.3V，所以V1管截止。12.（a）首先假定二极管断开，求得UPN=(-6+10)V=4V，大于导通电压，所以V管导通，Uo=-6.7V。（b）首先假定二极管断开，求得UPN=(-10+6)V=-4V，小于导通电压，所以V管截止，Uo=-6V。5
