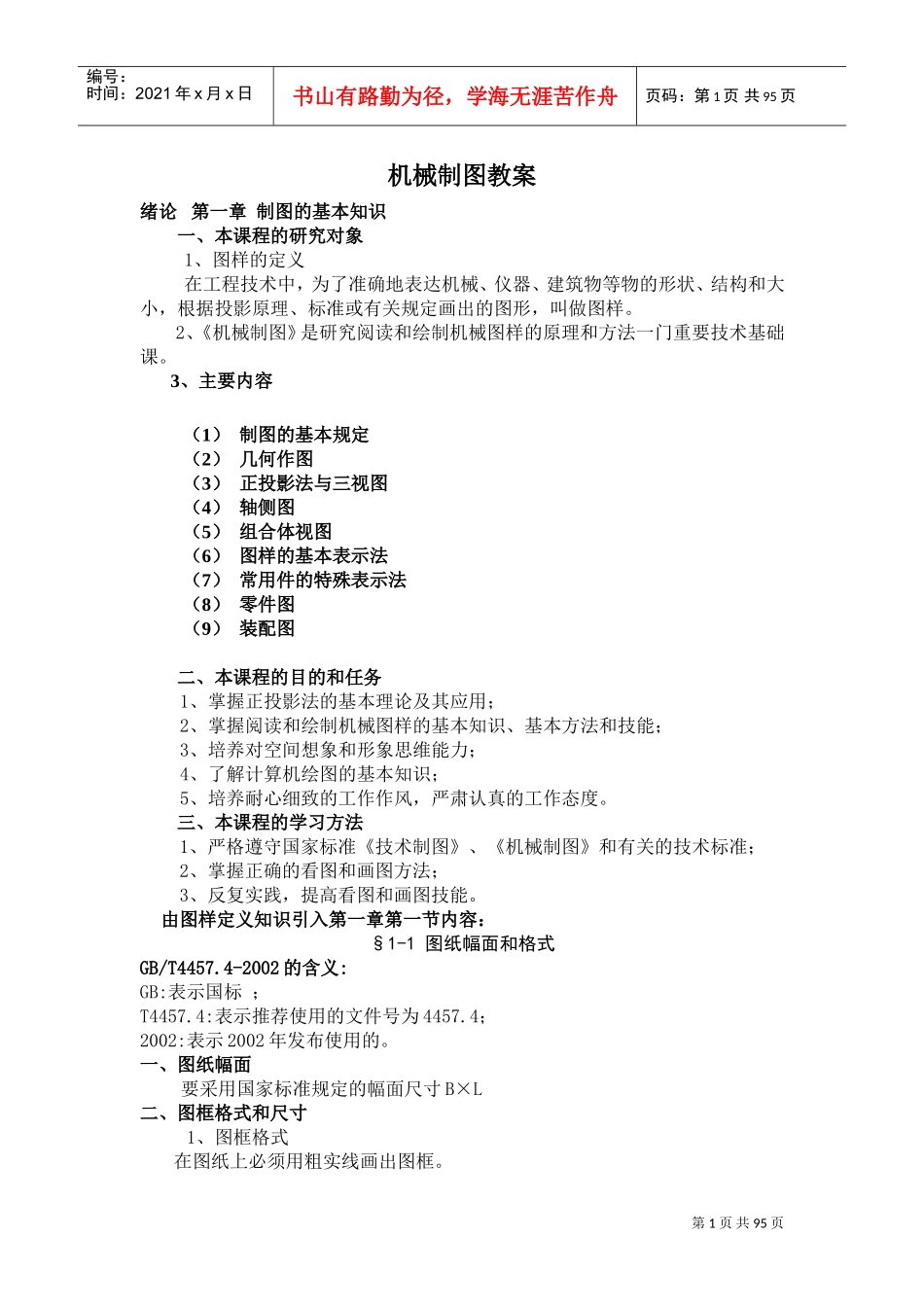

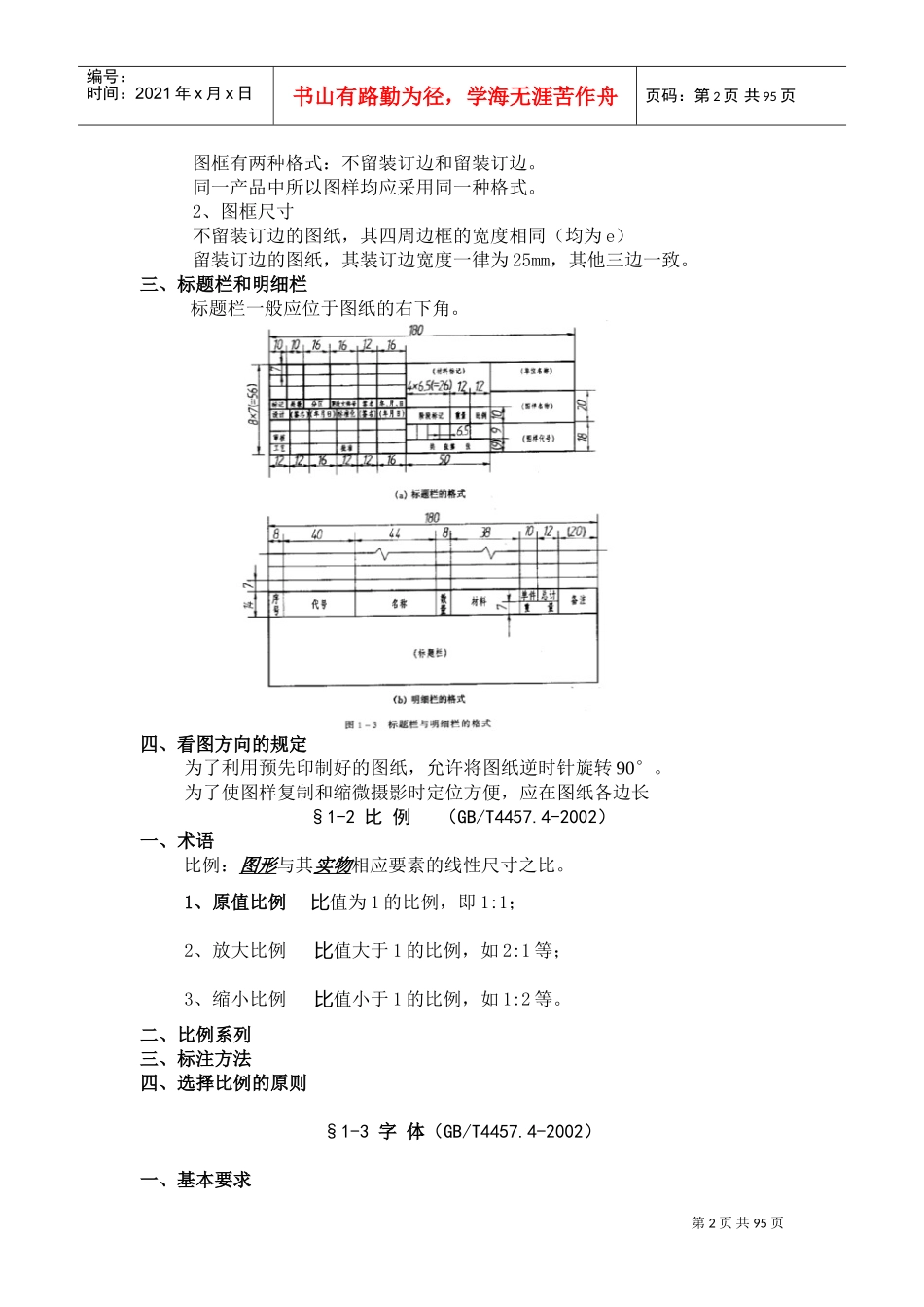

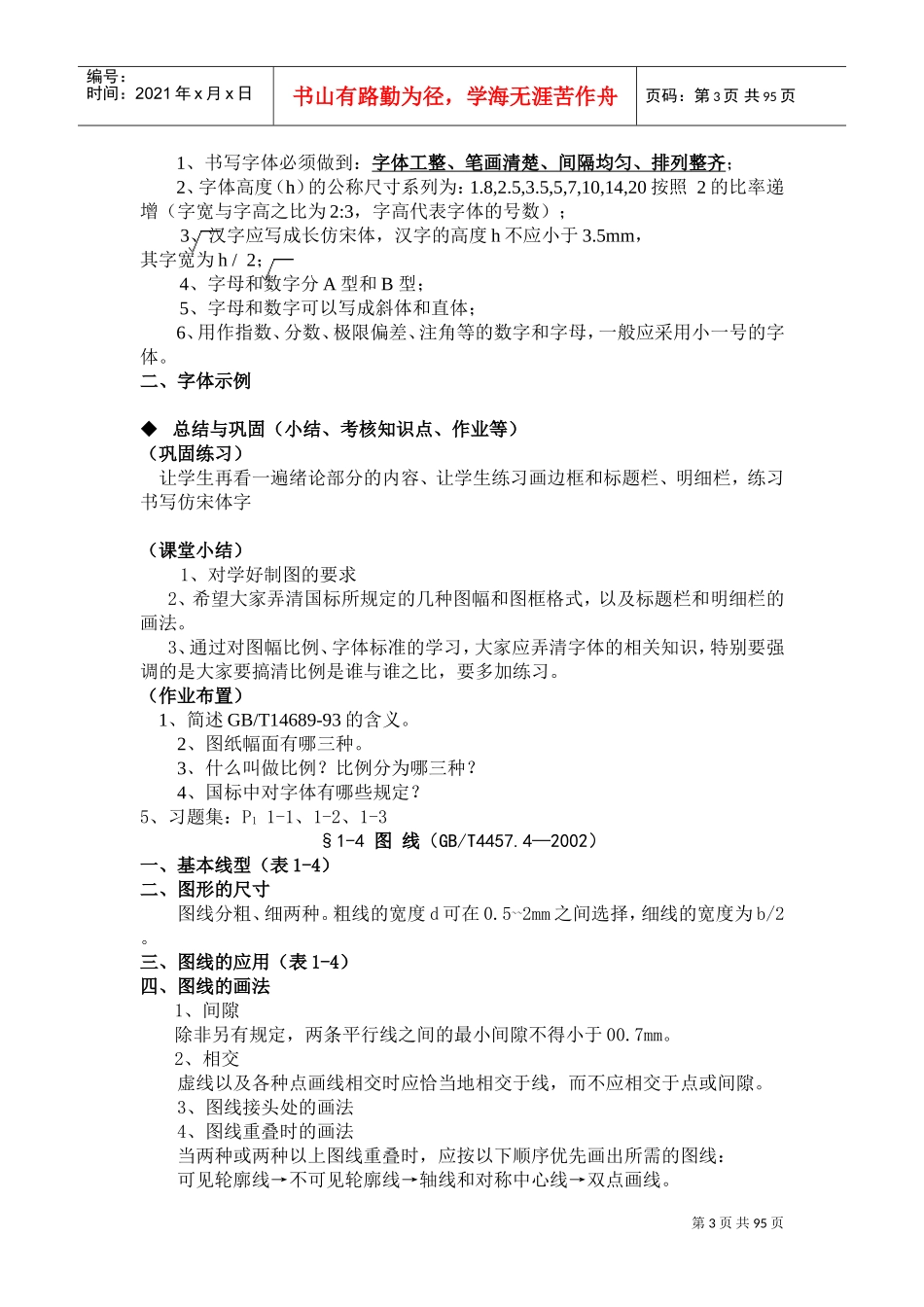

第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共95页机械制图教案绪论第一章制图的基本知识一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法（7）常用件的特殊表示法（8）零件图（9）装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。三、本课程的学习方法1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。由图样定义知识引入第一章第一节内容：§1-1图纸幅面和格式GB/T4457.4-2002的含义:GB:表示国标；T4457.4:表示推荐使用的文件号为4457.4；2002:表示2002年发布使用的。一、图纸幅面要采用国家标准规定的幅面尺寸B×L二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。第2页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共95页图框有两种格式：不留装订边和留装订边。同一产品中所以图样均应采用同一种格式。2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。三、标题栏和明细栏标题栏一般应位于图纸的右下角。四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。为了使图样复制和缩微摄影时定位方便，应在图纸各边长§1-2比例（GB/T4457.4-2002）一、术语比例：图形与其实物相应要素的线性尺寸之比。1、原值比例比值为1的比例，即1:1；2、放大比例比值大于1的比例，如2:1等；3、缩小比例比值小于1的比例，如1:2等。二、比例系列三、标注方法四、选择比例的原则§1-3字体（GB/T4457.4-2002）一、基本要求第3页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共95页1、书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐；2、字体高度（h）的公称尺寸系列为：1.8,2.5,3.5,5,7,10,14,20按照2的比率递增（字宽与字高之比为2:3，字高代表字体的号数）；3、汉字应写成长仿宋体，汉字的高度h不应小于3.5mm，其字宽为h/2；4、字母和数字分A型和B型；5、字母和数字可以写成斜体和直体；6、用作指数、分数、极限偏差、注角等的数字和字母，一般应采用小一号的字体。二、字体示例总结与巩固（小结、考核知识点、作业等）（巩固练习）让学生再看一遍绪论部分的内容、让学生练习画边框和标题栏、明细栏，练习书写仿宋体字（课堂小结）1、对学好制图的要求2、希望大家弄清国标所规定的几种图幅和图框格式，以及标题栏和明细栏的画法。3、通过对图幅比例、字体标准的学习，大家应弄清字体的相关知识，特别要强调的是大家要搞清比例是谁与谁之比，要多加练习。（作业布置）1、简述GB/T14689-93的含义。2、图纸幅面有哪三种。3、什么叫做比例？比例分为哪三种？4、国标中对字体有哪些规定？5、习题集：P11-1、1-2、1-3§1-4图线（GB/T4457.4—2002）一、基本线型（表1-4）二、图形的尺寸图线分粗、细两种。粗线的宽度d可在0.5~~2mm之间选择，细线的宽度为b/2。三、图线的应用（表1-4）四、图线的画法1、间隙除非另有规定，两条平行线之间的最小间隙不得小于00.7mm。2、相交虚线以及各种点画线相交时应恰当地相交于线，而不应相交于点或间隙。3、图线接头处的画法4、图线重叠时的画法当两种或两种以上图线重叠时，应按以下顺序优先画出所需的图线：可见轮廓线→不可见轮廓线→轴线和对称中心线→双点画线。第4页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共95页五、作...
