某七层一字型框架办公楼建筑第六章－竖向荷载作用下的内力计算设计和实现 土木工程管理专业

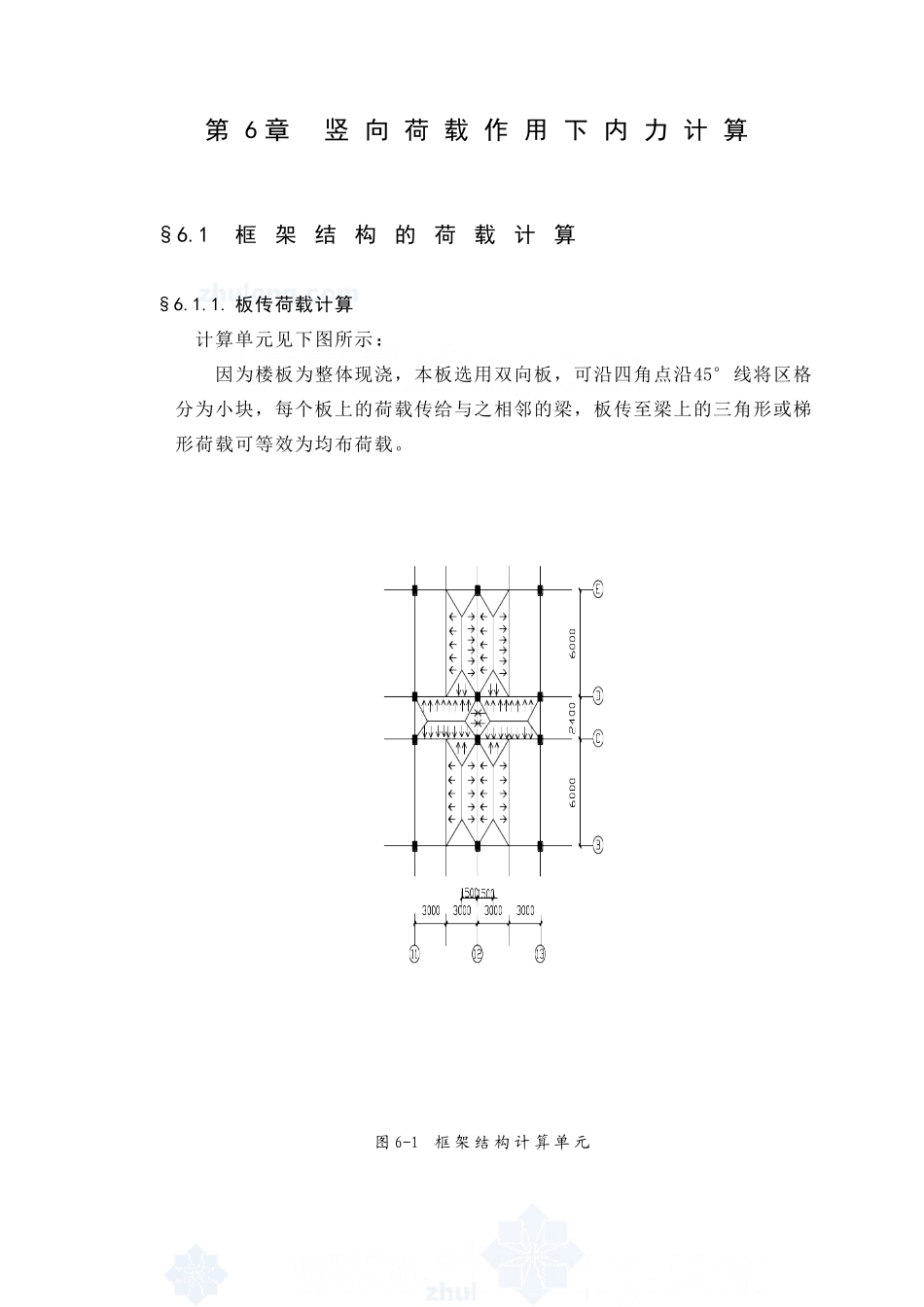

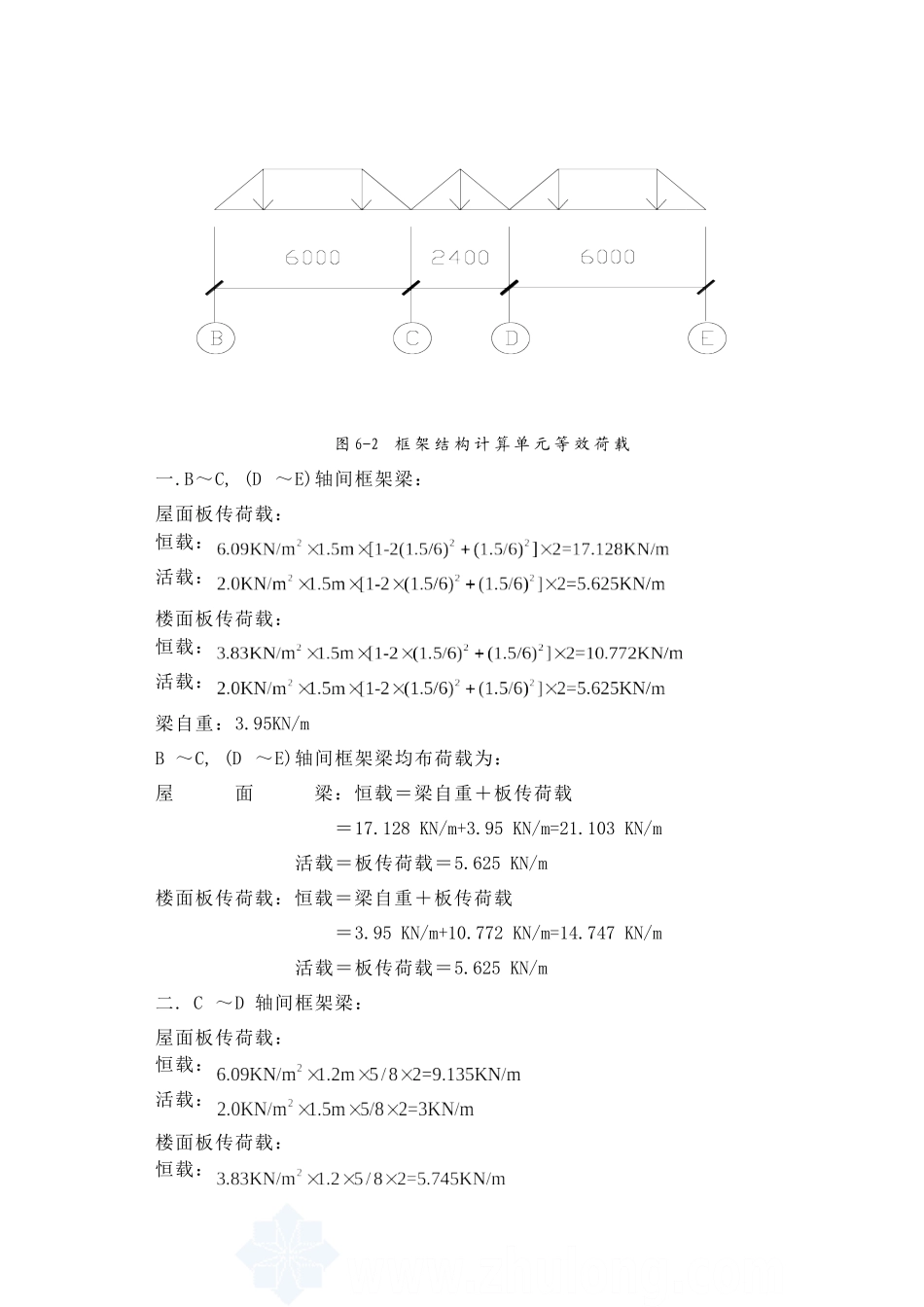

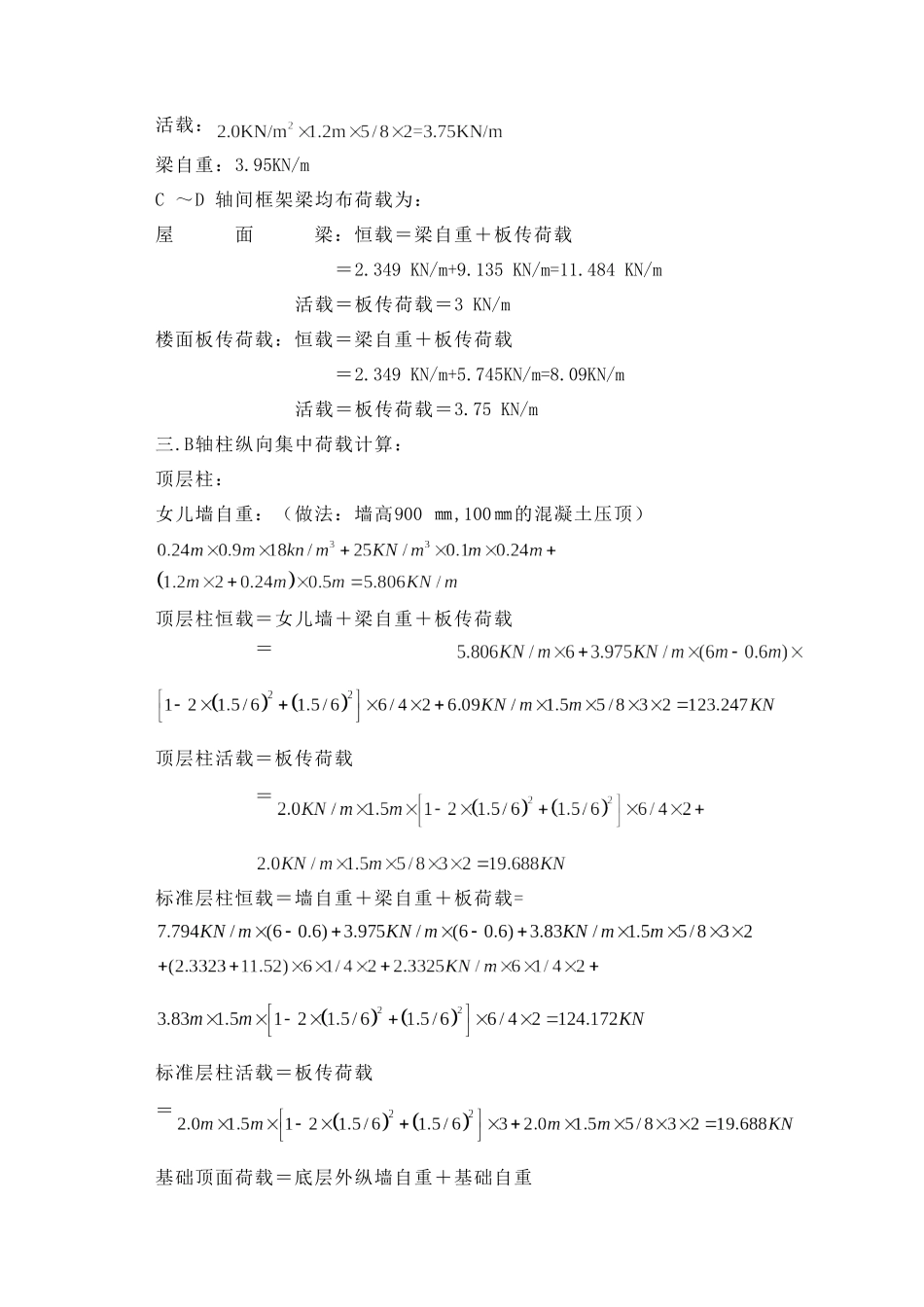

第 6 章 竖 向 荷 载 作 用 下 内 力 计 算§6.1 框架结构的荷载计算§6.1.1. 板传荷载计算计算单元见下图所示： 因为楼板为整体现浇，本板选用双向板，可沿四角点沿45°线将区格分为小块，每个板上的荷载传给与之相邻的梁，板传至梁上的三角形或梯形荷载可等效为均布荷载。图 6-1 框 架 结 构 计 算 单 元图 6-2 框 架 结 构 计 算 单 元 等 效 荷 载一.B～C, (D ～E)轴间框架梁：屋面板传荷载：恒载：活载：楼面板传荷载：恒载：活载：梁自重：3.95KN/mB ～C, (D ～E)轴间框架梁均布荷载为：屋 面 梁：恒载＝梁自重＋板传荷载＝17.128 KN/m+3.95 KN/m=21.103 KN/m 活载＝板传荷载＝5.625 KN/m楼面板传荷载：恒载＝梁自重＋板传荷载＝3.95 KN/m+10.772 KN/m=14.747 KN/m 活载＝板传荷载＝5.625 KN/m二. C ～D 轴间框架梁：屋面板传荷载：恒载：活载：楼面板传荷载：恒载：活载：梁自重：3.95KN/mC ～D 轴间框架梁均布荷载为：屋 面 梁：恒载＝梁自重＋板传荷载＝2.349 KN/m+9.135 KN/m=11.484 KN/m 活载＝板传荷载＝3 KN/m楼面板传荷载：恒载＝梁自重＋板传荷载＝2.349 KN/m+5.745KN/m=8.09KN/m 活载＝板传荷载＝3.75 KN/m三.B轴柱纵向集中荷载计算： 顶层柱：女儿墙自重：（做法：墙高900 ㎜,100㎜的混凝土压顶）顶层柱恒载＝女儿墙＋梁自重＋板传荷载＝顶层柱活载＝板传荷载＝标准层柱恒载＝墙自重＋梁自重＋板荷载=标准层柱活载＝板传荷载＝基础顶面荷载＝底层外纵墙自重＋基础自重＝四.C柱纵向集中力计算：顶层柱荷载＝梁自重＋板传梁荷载＝顶层柱活载= 板传荷载＝标准柱恒载= 墙＋梁自重＋板传荷载＝标准层活载＝板传荷载＝基础顶面恒载= 底层外纵墙自重＋基础自重（3 ）. 框架柱自重：柱自重： 底层：1.2×0.6m×0.6m×25×4.55m=49.14KN 其余柱：1.2×0.6m×0.6m×25×3.6m=38.88KN§6.2 恒荷载作用下框架的内力§6.2.1. 恒荷载作用下框架的弯矩计算一 . 恒 荷 载 作 用 下 框 架 可 按 下 面 公 式 求 得 ： 故： 恒荷载作用下框架的受荷简图如图6-3 所示:6-3竖 向 受 荷 总 图 ：注：1.图中各值的单位为KN2.图中数值均为标准值3.图中括号数值为活荷载图 6-4： 恒 载 作 用 下 的 受 荷 简 图(2).根据梁，柱相对线刚度，算出各节点的弯矩分配系数: 分配系数如图6 －5 , 图6 －6 所示：图 6-5 B 柱 弯...
