注射液用卤化丁基橡胶塞外观及其尺寸VIP免费

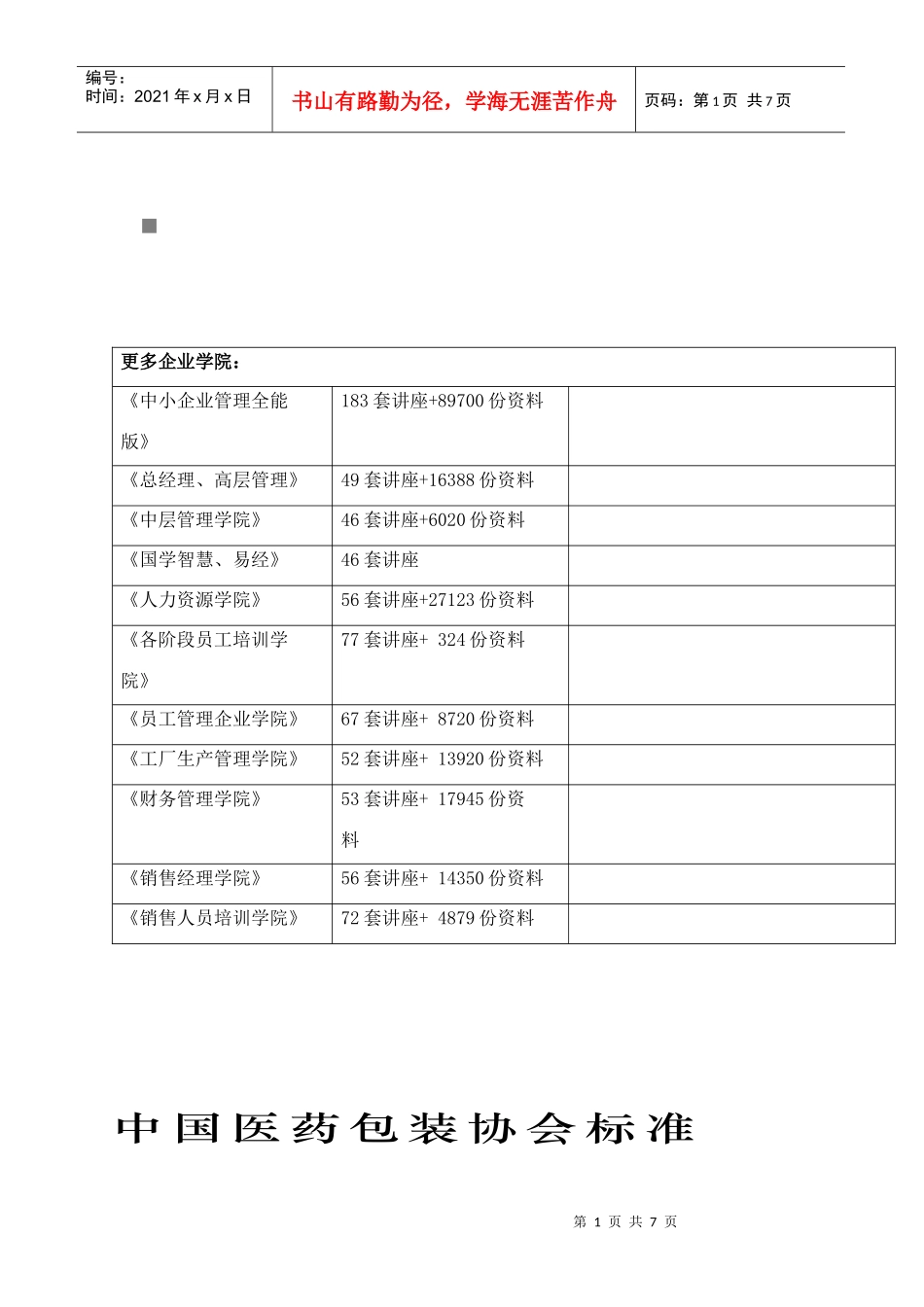

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料中国医药包装协会标准第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页YBX-xxxx-xxxx注射液用卤化丁基橡胶塞外观及尺寸（征求意见稿）200x-xx-xx发布200x-xx-xx实施中国医药包装协会发布前言本标准由中国医药包装协会提出本标准由XXXXXXXXXXXXXXX公司起草本标准起草人:XXX本标准由中国医药包装协会负责解释本标准于200x年xx月xx日首次发布第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页注射液用卤化丁基橡胶塞外观及尺寸1范围本标准规定了注射液用卤化丁基橡胶胶塞的胶塞结构、规格尺寸及公差、检测方法、检验规则。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页本标准适用于以氯化丁基橡胶或溴化丁基橡胶为主要原料制造的一次性使用的输液胶塞（以下简称“胶塞”）。本标准是对YBB00042005注射液用卤化丁基橡胶塞标准的完善，作为质量验证应同时使用。2规范性引用文件下列标准中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适于本标准。GB/T2828.1-2003逐批检查计数抽样程序及抽样表（适用于连续批的检查）ISO8536-2医用输液器具第二部分：输液瓶塞YBB00012004低硼硅玻璃输液瓶YBB00042005注射液用卤化丁基橡胶塞3胶塞结构及尺寸3.1结构如下图所示。图1：26B系列胶塞结构示意图图2：28B胶塞结构示意图图3：32A系列胶塞结构示意图3.2尺寸及公差应符合表1的规定。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页表1单位：mm胶塞规格d1d2HH1H226BFφ25.5±0.25φ15.0±0.1510.0±0.253.8±0.252.5±0.2526Bφ25.5±0.25φ15.4±0.1510.0±0.253.8±0.252.5±0.2528Bφ26.6±0.3φ18.0±0.1511.8±0.43.8±0.32.4±0.2532A(ISO)φ31.0±0.3φ23.6±0.212.2±0.44.0±0.33.0±0.2532A(DIN)φ31.0±0.3φ24.2±0.216.0±0.55.0±0.33.0±0.25注：规格尺寸可按用户要求设计生产，但胶塞塞颈不应小于26B系列规格4外观质量4.1胶塞的外观应符合下列规定：a.与药液接触表面及穿刺圈内不许有污点、杂质；b.表面不许有可移动污点、杂质；c.表面不应有气泡、裂纹；d.表面不应有缺胶、粗糙；e.表面不应有胶丝、胶屑、海绵状、毛边；f.不应有模具造成的明显痕迹；g.表面的色泽应均匀。5检验方法5.1尺寸采用游标卡尺（精度为0.01）测量。5.2外观以目力检验，必要时辅以游标卡尺或10倍放大镜。6检验规则6.1胶塞必须经公司质量管理部检验合格后方可出厂，出厂时应附有质量检验报告和合格证。6.2批量以生产日产量组批。6.3胶塞尺寸、外观的出厂检验执行GB/T2828.1-2003。6.3.1抽样方案由供需双方商定选择一次、二次或五次抽样方案。6.3.2尺寸的不合格分类、检查水平和合格质量水平按表2规定。表2项目尺寸第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页不合格分类B类C类冠部厚度超偏差塞颈直径、冠部直径超偏差合格质量水平2.54.0检查水平Ⅰ6.3.3外观的不合格分类、检查水平和合格质量水平按表3规定。表3项目外观不合格分类A类B类C类针刺圈内或与内容物接触面有污点、杂质；针刺圈内或密封面有气泡、裂纹；表面...
