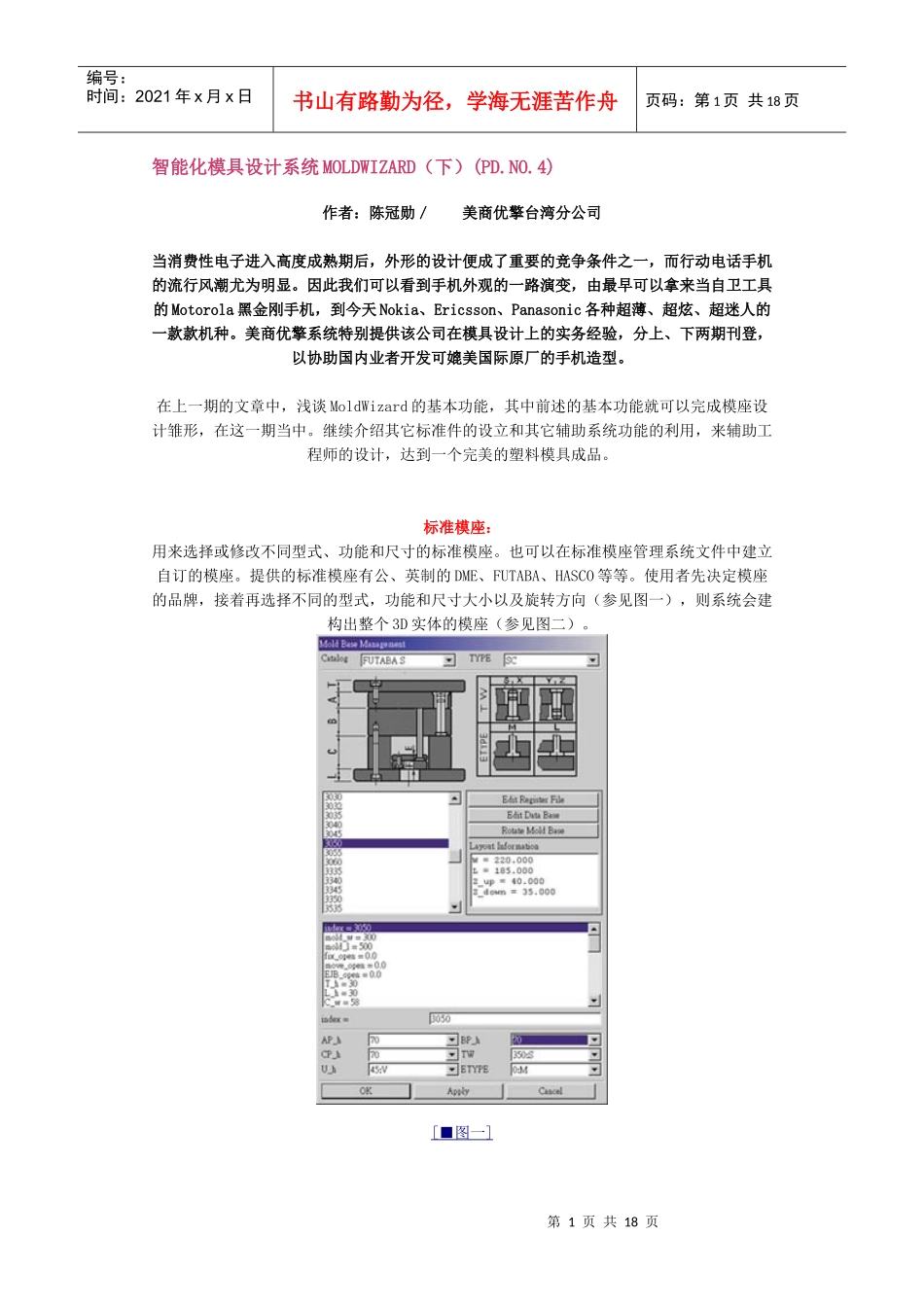

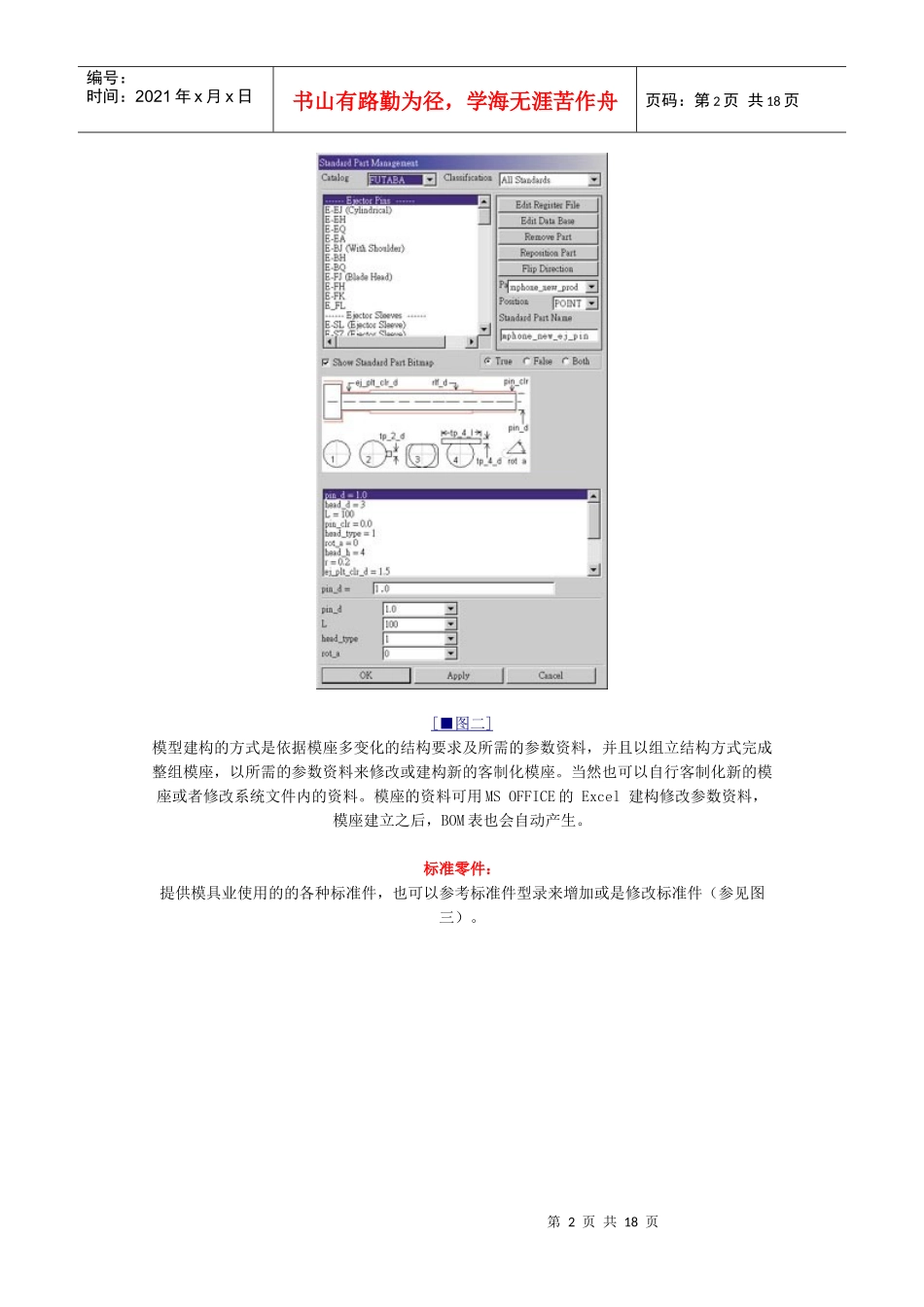

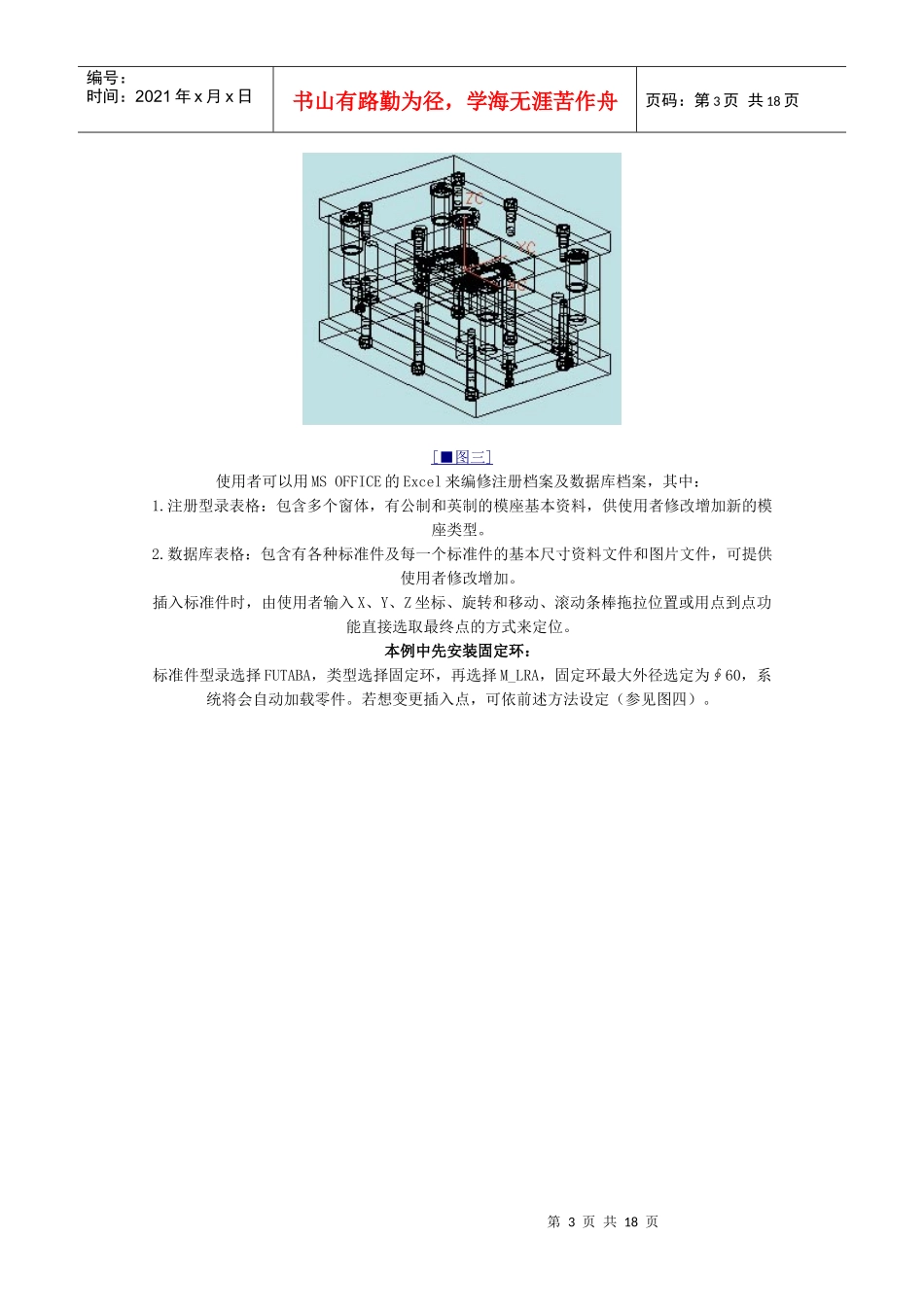

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页智能化模具设计系统MOLDWIZARD（下）(PD.NO.4)作者：陈冠勋／美商优擎台湾分公司当消费性电子进入高度成熟期后，外形的设计便成了重要的竞争条件之一，而行动电话手机的流行风潮尤为明显。因此我们可以看到手机外观的一路演变，由最早可以拿来当自卫工具的Motorola黑金刚手机，到今天Nokia、Ericsson、Panasonic各种超薄、超炫、超迷人的一款款机种。美商优擎系统特别提供该公司在模具设计上的实务经验，分上、下两期刊登，以协助国内业者开发可媲美国际原厂的手机造型。在上一期的文章中，浅谈MoldWizard的基本功能，其中前述的基本功能就可以完成模座设计雏形，在这一期当中。继续介绍其它标准件的设立和其它辅助系统功能的利用，来辅助工程师的设计，达到一个完美的塑料模具成品。标准模座：用来选择或修改不同型式、功能和尺寸的标准模座。也可以在标准模座管理系统文件中建立自订的模座。提供的标准模座有公、英制的DME、FUTABA、HASCO等等。使用者先决定模座的品牌，接着再选择不同的型式，功能和尺寸大小以及旋转方向（参见图一），则系统会建构出整个3D实体的模座（参见图二）。[■图一]第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页[■图二]模型建构的方式是依据模座多变化的结构要求及所需的参数资料，并且以组立结构方式完成整组模座，以所需的参数资料来修改或建构新的客制化模座。当然也可以自行客制化新的模座或者修改系统文件内的资料。模座的资料可用MSOFFICE的Excel建构修改参数资料，模座建立之后，BOM表也会自动产生。标准零件：提供模具业使用的的各种标准件，也可以参考标准件型录来增加或是修改标准件（参见图三）。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页[■图三]使用者可以用MSOFFICE的Excel来编修注册档案及数据库档案，其中：1.注册型录表格：包含多个窗体，有公制和英制的模座基本资料，供使用者修改增加新的模座类型。2.数据库表格：包含有各种标准件及每一个标准件的基本尺寸资料文件和图片文件，可提供使用者修改增加。插入标准件时，由使用者输入X、Y、Z坐标、旋转和移动、滚动条棒拖拉位置或用点到点功能直接选取最终点的方式来定位。本例中先安装固定环：标准件型录选择FUTABA，类型选择固定环，再选择M_LRA，固定环最大外径选定为∮60，系统将会自动加载零件。若想变更插入点，可依前述方法设定（参见图四）。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页[■图四]再加入注道衬套：标准件型录选择FUTARA，类型选择注道衬套，再选择M-SBA、D[16]、L[90]衬套长度可以选择较长，在下一步骤时再切除（参见图五）。此时系统会预设将注道衬套定位于模板上（参见图六），所以须改变Z轴高度，输入参数-9（参见图七）。将与定位环结合在一起（参见图八）。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页[■图五][■图六]第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页[■图七][■图八]顶出销设立：标准件型录选择FUTARA，类型选择EjectorPins，再选择E-EJ（Cylindrical），设定尺寸参数pin_d=4及L=100（参见图九），之后选定放置位置在手机上盖的上下孔附近（参见图十），系统将自动嵌入顶出销（参见图十一）。第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页[■图九]第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页[■图十][■图十一]顶针制作：顶针制作是以公模面为基准，去修剪顶针的接触面。第9页共18页第8页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共18页选择SheetTrim，再选择刚刚制作的两个顶针（参见图十二），选择OK或Apply，系统将自动切除顶针...
