烟、风、煤气管道安装作业指导书VIP免费

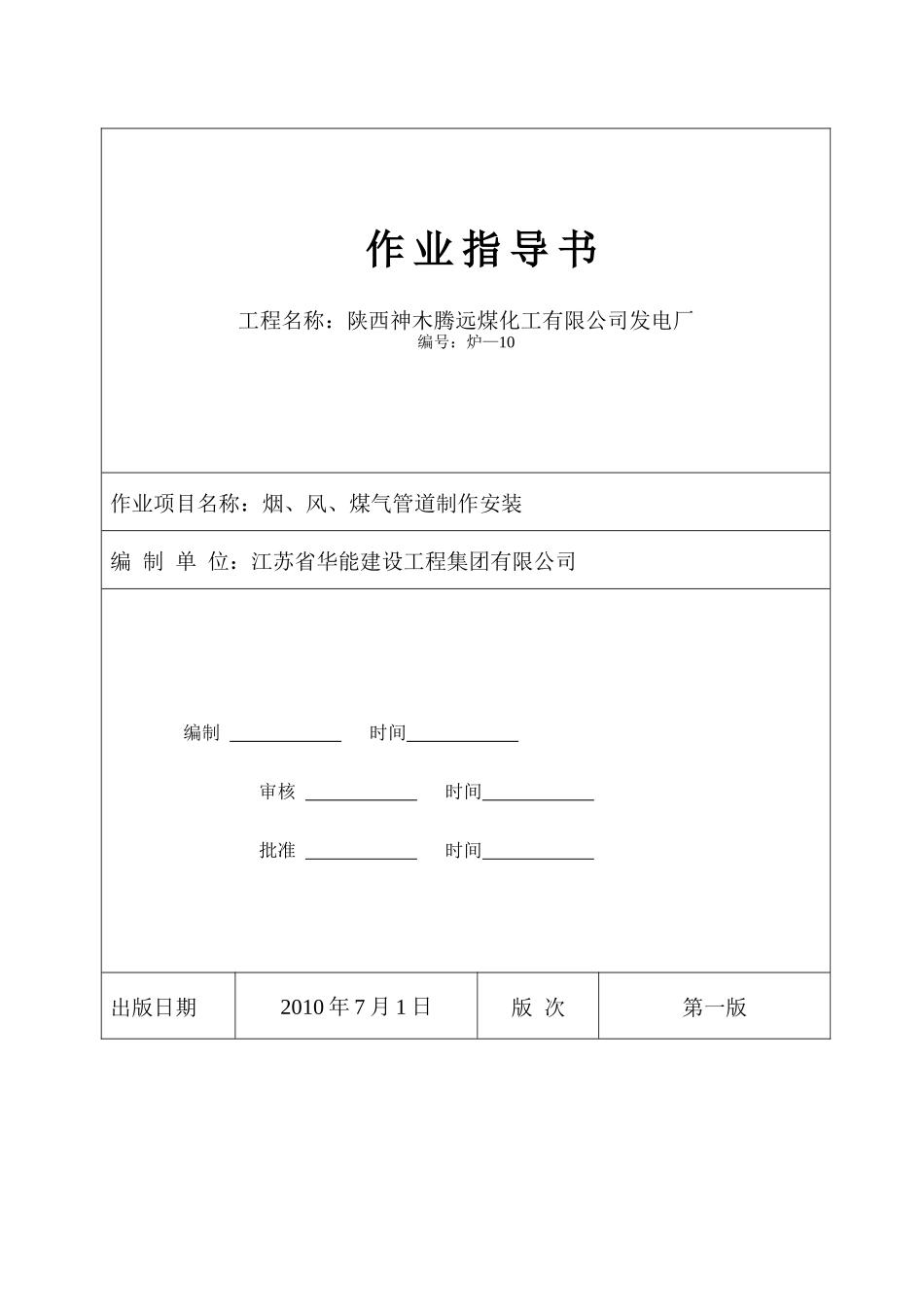

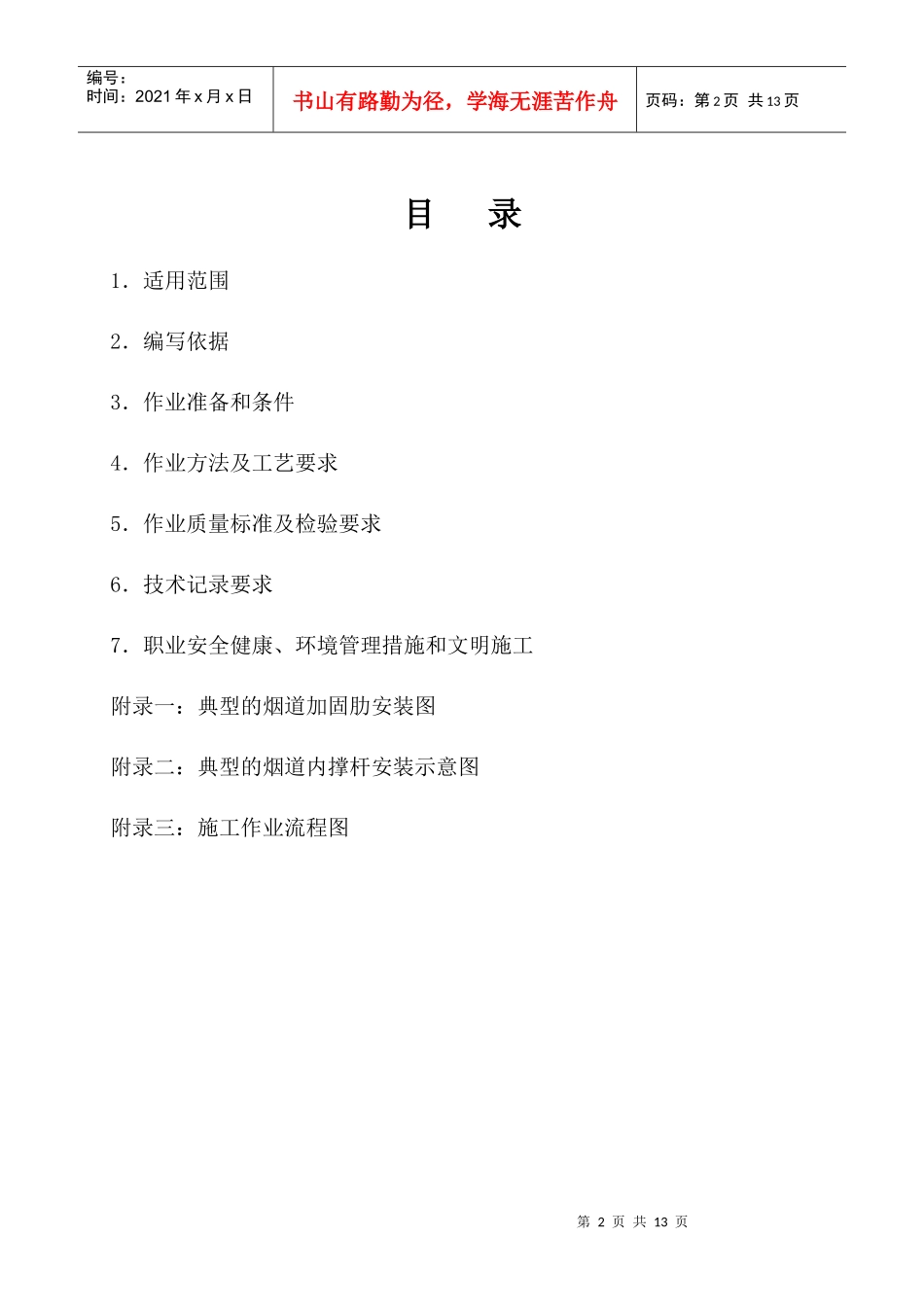

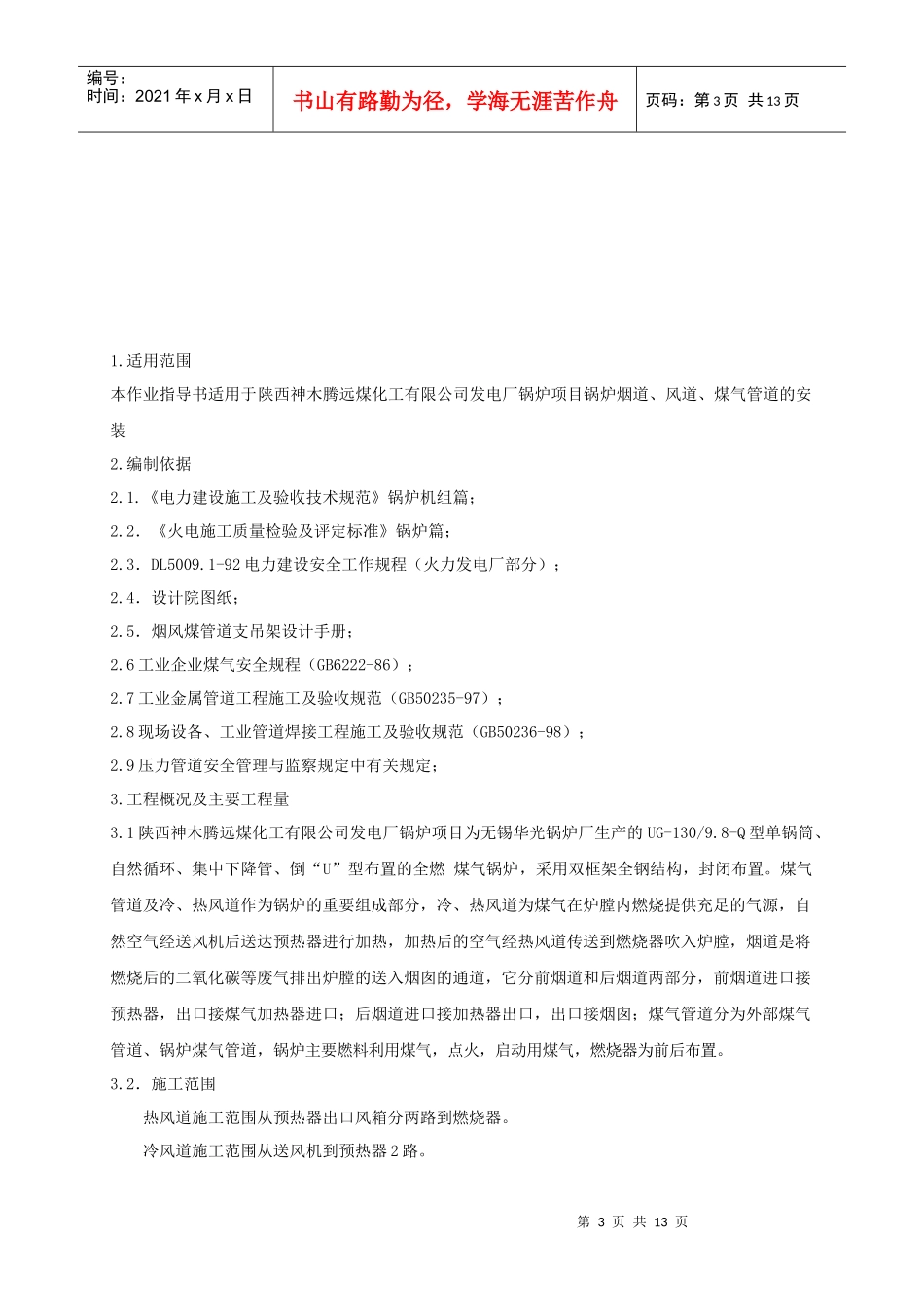

作业指导书工程名称：陕西神木腾远煤化工有限公司发电厂编号：炉—10作业项目名称：烟、风、煤气管道制作安装编制单位：江苏省华能建设工程集团有限公司编制时间审核时间批准时间出版日期2010年7月1日版次第一版第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页目录1．适用范围2．编写依据3．作业准备和条件4．作业方法及工艺要求5．作业质量标准及检验要求6．技术记录要求7．职业安全健康、环境管理措施和文明施工附录一：典型的烟道加固肋安装图附录二：典型的烟道内撑杆安装示意图附录三：施工作业流程图第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页1.适用范围本作业指导书适用于陕西神木腾远煤化工有限公司发电厂锅炉项目锅炉烟道、风道、煤气管道的安装2.编制依据2.1.《电力建设施工及验收技术规范》锅炉机组篇；2.2．《火电施工质量检验及评定标准》锅炉篇；2.3．DL5009.1-92电力建设安全工作规程（火力发电厂部分）；2.4．设计院图纸；2.5．烟风煤管道支吊架设计手册；2.6工业企业煤气安全规程（GB6222-86）；2.7工业金属管道工程施工及验收规范（GB50235-97）；2.8现场设备、工业管道焊接工程施工及验收规范（GB50236-98）；2.9压力管道安全管理与监察规定中有关规定；3.工程概况及主要工程量3.1陕西神木腾远煤化工有限公司发电厂锅炉项目为无锡华光锅炉厂生产的UG-130/9.8-Q型单锅筒、自然循环、集中下降管、倒“U”型布置的全燃煤气锅炉，采用双框架全钢结构，封闭布置。煤气管道及冷、热风道作为锅炉的重要组成部分，冷、热风道为煤气在炉膛内燃烧提供充足的气源，自然空气经送风机后送达预热器进行加热，加热后的空气经热风道传送到燃烧器吹入炉膛，烟道是将燃烧后的二氧化碳等废气排出炉膛的送入烟囱的通道，它分前烟道和后烟道两部分，前烟道进口接预热器，出口接煤气加热器进口；后烟道进口接加热器出口，出口接烟囱；煤气管道分为外部煤气管道、锅炉煤气管道，锅炉主要燃料利用煤气，点火，启动用煤气，燃烧器为前后布置。3.2．施工范围热风道施工范围从预热器出口风箱分两路到燃烧器。冷风道施工范围从送风机到预热器2路。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页外部煤气从原动力厂母接至加热器煤气管箱，接至燃烧器。3.3．工程量3.3.1．热风道工程量：图纸总重量18.98吨，包括支吊架重量。3.3.2．冷风道工程量：图纸总重量23.55吨，包括支吊架重量。3.3.3．烟道工程量:图纸总重量：77.5吨，包括支吊架重量。3.3.4．外部煤气管道：图纸总重量：88.31吨，包括支吊架重量。3.3.5．主厂房煤气管道：图纸总重量：64.1吨，包括支吊架重量。序号规格及型号材质数量备注1φ2420*8Q235A8.5外部煤气管道2φ2020*8Q235A175外部煤气管道3φ377*5Q235A45外部煤气管道4φ219*61045外部煤气管道5φ108*41010外部煤气管道6φ89*4103.5外部煤气管道7φ2020*8Q235A51高炉煤气管道8φ1620*8Q235A35高炉煤气管道9φ920*6Q235A50高炉煤气管道10φ660*6Q235A7高炉煤气管道11φ273*6Q235A34高炉煤气管道12φ108*410172高炉煤气管道13φ377*6Q235A31焦炉煤气管道14φ57*3.510288焦炉煤气管道15φ108*410103焦炉煤气管道16φ273*6Q235A33焦炉煤气管道3.4．进度及工期要求热风道、冷风道、烟道的制作需要工期约40天，安装工期30天。考虑到有些预装件必须在钢架安装的同时将预装件同时临抛，因此必须将预装件提前制作完毕。煤气管道安装工期约40天。4.作业准备和条件4.1人员配备及鉴定要求所有参加此项目施工的人员须有此项目的制作、安装经验，经过安全教育，合格后方可持证上岗。4.2对配合工种的要求配合此项目施工的电焊工、火焊工、起重工、操作工等必须持证上岗。4.3机械、工具配备剪板机一台、C7022建筑塔吊一台；10吨龙门吊一台；20T吊车一台；运输车辆一台；电焊第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页机14台；2-5吨手拉链条葫芦若干；榔头、撬棒等够用。4.4力能供应施...
