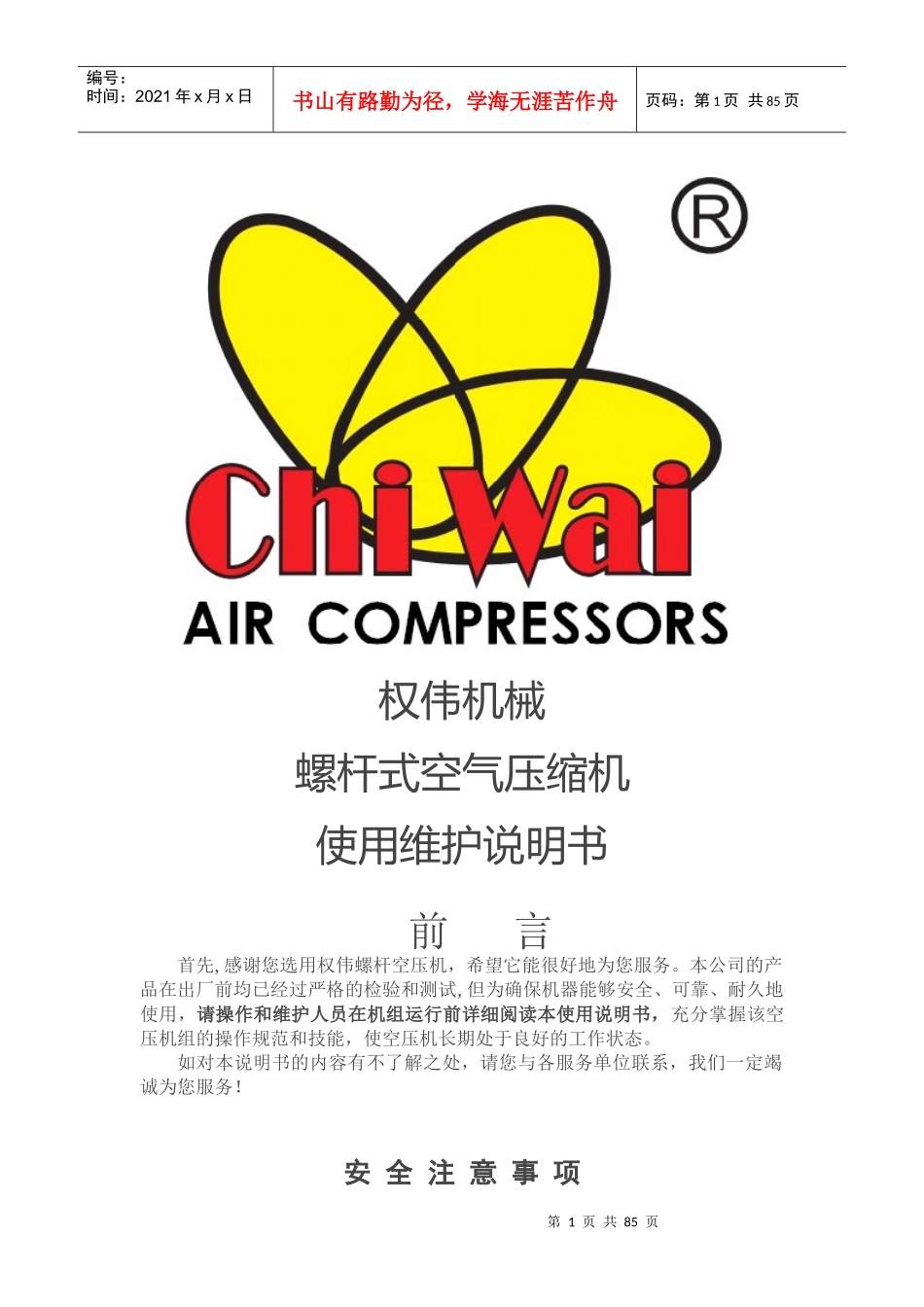

第1页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共85页权伟机械螺杆式空气压缩机使用维护说明书前言首先,感谢您选用权伟螺杆空压机，希望它能很好地为您服务。本公司的产品在出厂前均已经过严格的检验和测试,但为确保机器能够安全、可靠、耐久地使用，请操作和维护人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使空压机长期处于良好的工作状态。如对本说明书的内容有不了解之处，请您与各服务单位联系，我们一定竭诚为您服务！安全注意事项第2页共85页第1页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共85页在操作空压机前,务请仔细阅读：1.空压机放置的位置地面必须平坦和结实，且安放的周围应没有易燃烟雾或蒸汽,例如油漆的稀释剂,否则将发大火或爆炸;2.安装配管焊接时,应注意防止焊接火花掉入空压机内或溅入空压机外罩,避免烧坏空压机某些零件;3.引到空压机的供电线必须与其功率匹配并安装空气开关、熔断丝等安全装置,为确保电器设备的可靠安全,必须要有接地装置;4.在起动前将压缩机接通非常短的时间(约1秒钟)，检查旋转方向，必须确保空压机的旋转方向正确，否则短短几秒钟就有可能导致压缩机主机的损坏;5.空压机在检修或维护保养时应确认电源已被切断和系统已无压力,并在电源处标识“检修”或“禁止合闸”等警告标志;6.在机组运转时，不要松动，拆掉任何管路附件、接头和器件。机组里充满高压高温的液体与气体，能引起严重的人身伤害事故;7.压缩机不能在高于铭牌规定的排气压力下工作，否则电动机会过载，其结果导致电动机和压缩机停车;8.在压缩机上进行维护保养（如加油）、检修工作之前，必须：机组停车;切断电源，确保压缩机处于断电状态;确保压缩机系统已无压力。9.安全阀安装在油细分离器座上一旦系统中气体压力超过设定压力，气体将通过此阀得以释放，此时务必检查超压原因;10.空压机运行一定时间后,须定期检查安全阀、温度传感器、压力传感器等保护系统,确保其灵敏可靠,一般每年检验一次;11.必须使用我公司指定推荐的螺杆空气压缩机专用油，禁止混用不同牌号的润滑油。目录TOC\o"1-3"\h\uHYPERLINK\l_Toc3966第一章螺杆式空压机通则及规范1HYPERLINK\l_Toc2573第二章空压机安装3HYPERLINK\l_Toc22423第三章系统流程及各零件功能5HYPERLINK\l_Toc24648第四章操作13HYPERLINK\l_Toc14198第五章智能控制器15HYPERLINK\l_Toc11189第六章保养与检查46HYPERLINK\l_Toc8744第七章保养与故障排除50HYPERLINK\l_Toc6608第八章性能参数53HYPERLINK\l_Toc1990第九章电路图61第一章螺杆式空压机通则及规范第3页共85页第2页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共85页一、喷油螺杆式空气压缩机简介喷油螺杆式空气压缩机已成为当今世界空气压缩机发展的主流，具有运转性能可靠、易损件少、振动小、噪音低、含油量少、效率高的特点。在压缩过程中，压缩机凭借其自身所产生的压力差，不断向压缩室及轴承喷入润滑油，润滑油主要有三个作用：1、润滑作用：润滑油可以在转子之间形成油膜，避免了转子间的接触，减少摩擦。2、密封作用：润滑油产生的油膜能对压缩空气起到密封作用，提高了压缩机的容积效率。3、冷却作用：由于润滑油吸收了大量的压缩热，使压缩过程接近于等温压缩，降低了压缩机的比功率。另外，润滑油还能降低高频压缩所产生的噪音。二、喷油螺杆式空气压缩机机体构造1、基本结构本公司所采用螺杆式空气压缩机，系一种双轴容积式回转型压缩机。进气口开于机壳之上端，排气口开于下部（有些机头也在上面），一对高精密度主（阳）、副（阴）转子，则水平且平行装于机壳内部。主转子直径较大且齿数少，副转子直径较小且齿数多。齿形成螺旋状，环绕于转子外缘，两者齿形相互啮合。主、副转子二端分别由轴承支承，进气端各有一只滚柱轴承,排气端各有两只对称安装的锥形滚柱轴承。机体共分二种，一种为皮带传动式，另一种直接传动式。直接传动式系以一联轴器将电动机动力源与主机体结合在一起，第4页共85页第3页共85页编号：时间：2021年x月x...
