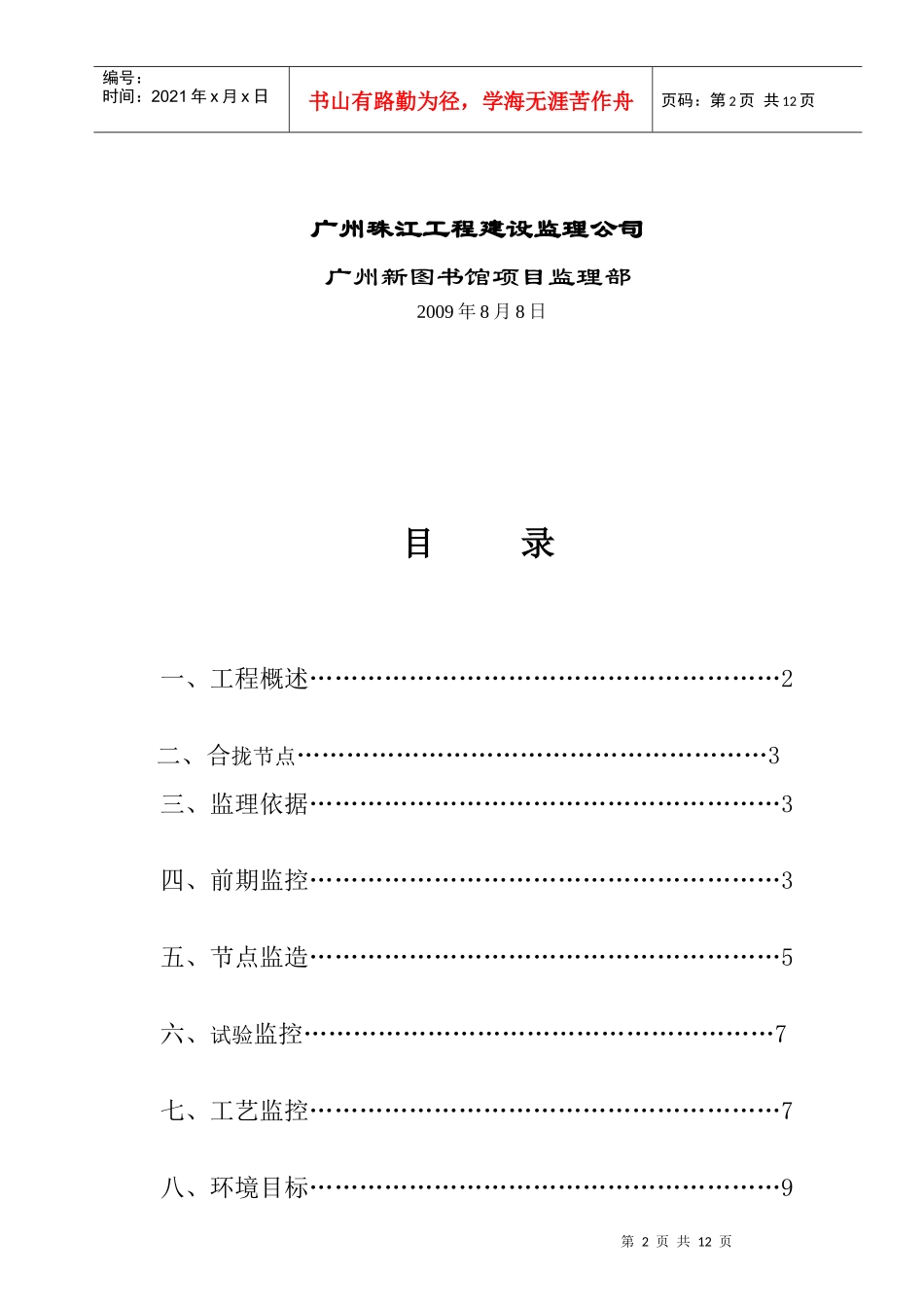

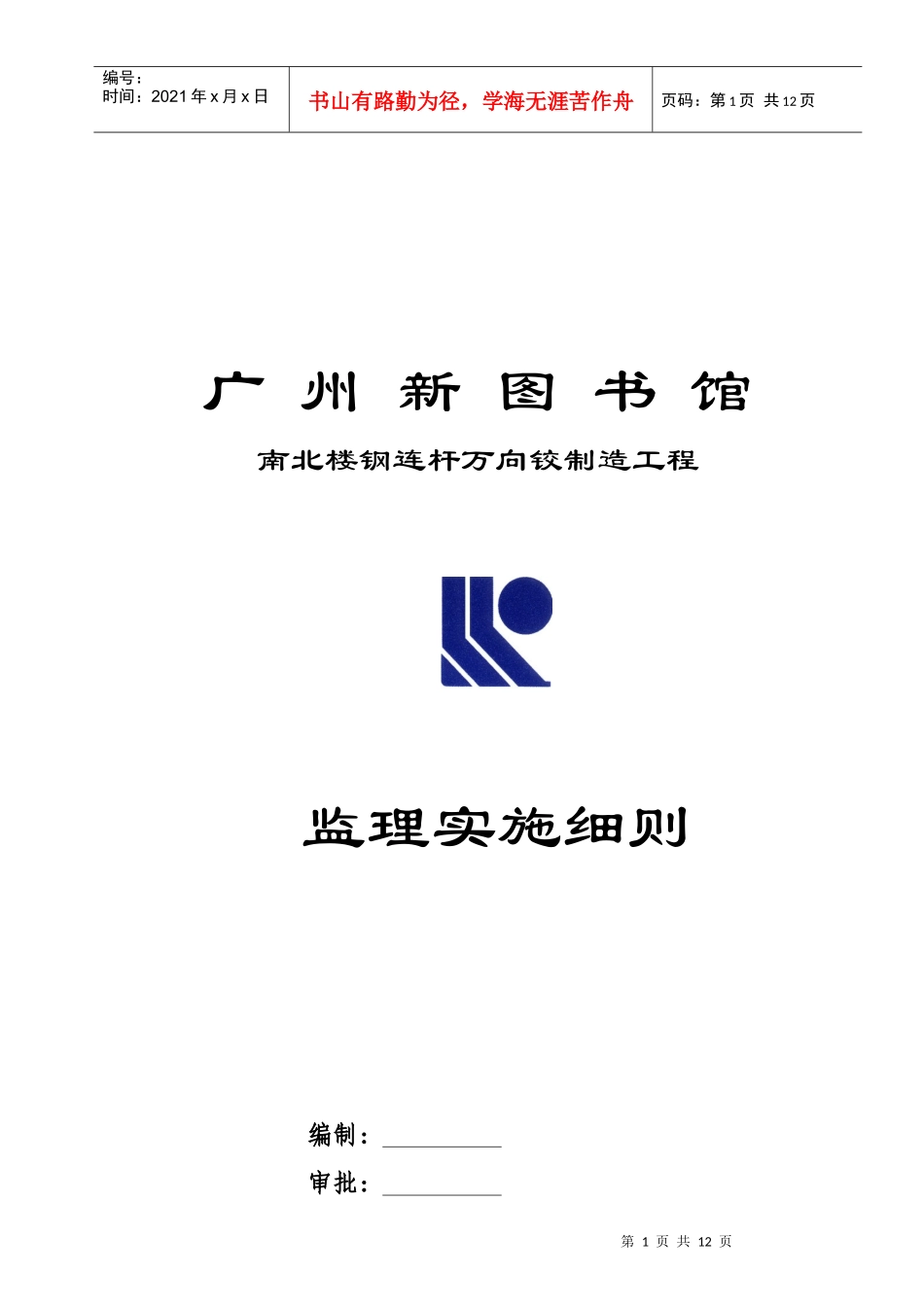

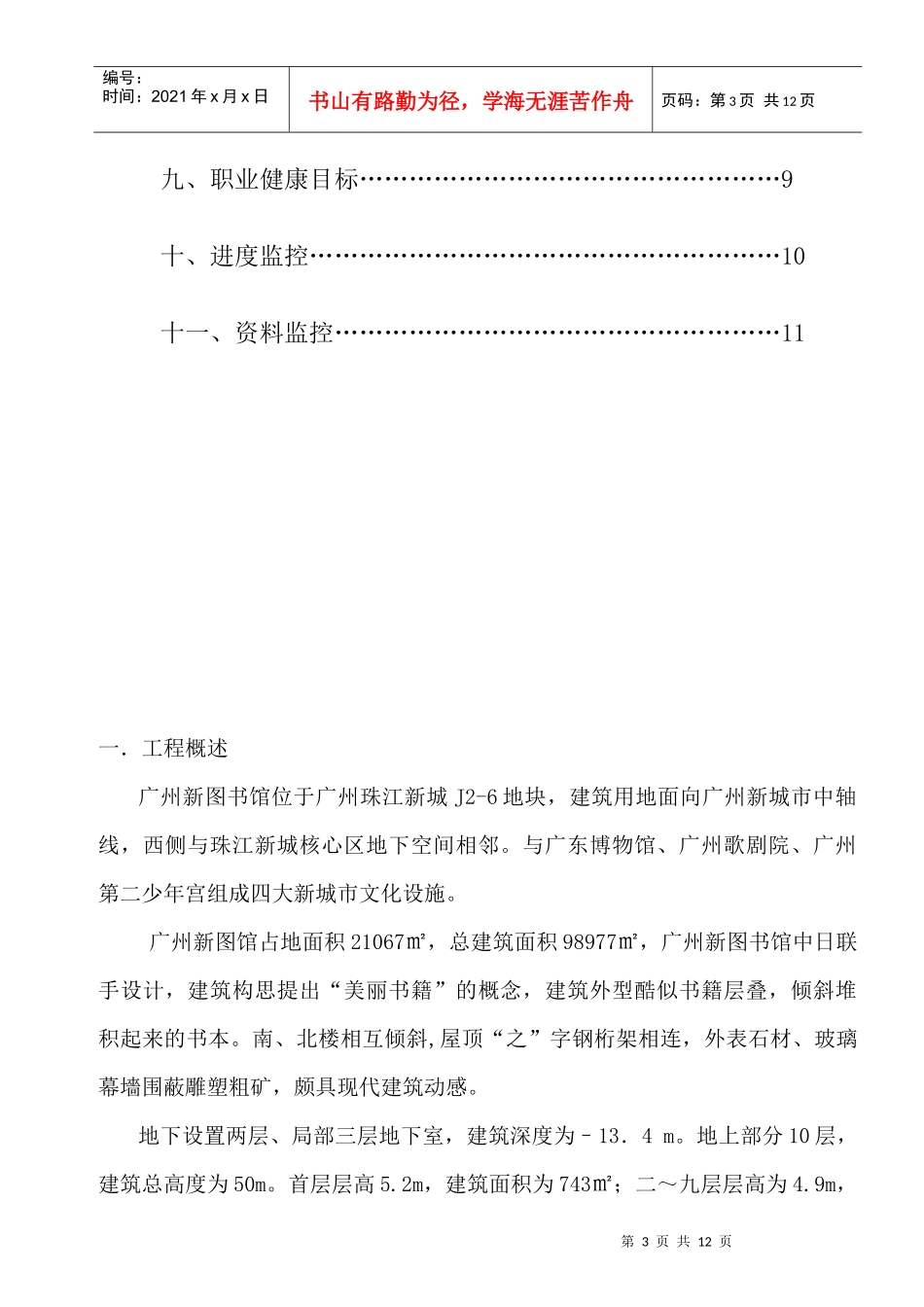

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页广州新图书馆南北楼钢连杆万向铰制造工程监理实施细则编制：审批：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页广州珠江工程建设监理公司广州新图书馆项目监理部2009年8月8日目录一、工程概述…………………………………………………2二、合拢节点…………………………………………………3三、监理依据…………………………………………………3四、前期监控…………………………………………………3五、节点监造…………………………………………………5六、试验监控…………………………………………………7七、工艺监控…………………………………………………7八、环境目标…………………………………………………9第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页九、职业健康目标……………………………………………9十、进度监控…………………………………………………10十一、资料监控………………………………………………11一．工程概述广州新图书馆位于广州珠江新城J2-6地块，建筑用地面向广州新城市中轴线，西侧与珠江新城核心区地下空间相邻。与广东博物馆、广州歌剧院、广州第二少年宫组成四大新城市文化设施。广州新图馆占地面积21067㎡，总建筑面积98977㎡，广州新图书馆中日联手设计，建筑构思提出“美丽书籍”的概念，建筑外型酷似书籍层叠，倾斜堆积起来的书本。南、北楼相互倾斜,屋顶“之”字钢桁架相连，外表石材、玻璃幕墻围蔽雕塑粗矿，颇具现代建筑动感。地下设置两层、局部三层地下室，建筑深度为–13．4m。地上部分10层，建筑总高度为50m。首层层高5.2m，建筑面积为743㎡；二～九层层高为4.9m，第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页建筑面积为49155㎡；十层层高5.3m，建筑面积为298㎡。从首层东西两侧出入口进入图书馆为大型门庭，将建筑分为南、北楼两部分。通过3至7层架空连廊和8至10层万向铰钢连杆，将南、北楼连接成为一个可靠的结构体系。设计置内走廊组织水平交通，设置电梯、扶梯及钢梯组织垂直交通，服务于1至10层南、北楼读者借阅区，专题文献区，青少年借阅区，多谋体信息服务中心等多项配套功能。南、北楼属于特别复杂的高层建筑。按照不同的结构材料形式分为：钢筋砼（RC）结构；型钢-钢筋砼结构、矩形钢箱砼（SRC）结构、钢结构（S）。本工程主要特点为结构倾斜，大跨度倾斜造型，南、北楼立面弧型竖向倾斜造型。两楼南侧大部分梁柱采用型钢钢筋混凝土组合结构（劲性梁柱结构）。劲性梁柱地下部分竖直向下，地上部分为倾斜梁柱，最大倾斜度达19度。南楼④轴以西部位为钢桁架体系，②轴由矩形箱型钢柱、钢梁、钢支撑等构成钢桁架结构体系。南、北楼均设有钢楼梯。二．合拢节点南、北楼采用18对（36套）钢连杆万向铰节点合拢。分别在八层、九层和屋面层辖属部位进行。万向铰节点分布如下：㈠八层南、北楼钢连杆万向铰节点12对（24套），分布在2轴至14轴之间如下区域:1.6轴～11轴2至5区之间万向铰节点共6对（12套）:A型2对（4套），B型4对（8套）。2.2轴～5轴1至6区之间万向铰节点共3对（6套）：A型2对（4套），B型1对（2套）。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页3.12轴～14轴3至4区之间万向铰节点共3对（6套）均为A型。㈡九层南、北楼钢连杆万向铰节点3对（6套）：分布在13轴～16轴3至4之间，均为C型节点。③屋面层南、北楼钢连杆万向铰节点3对（6套）：分布在13轴～16轴3至4区之间，均为C型节点。三．监理依据：⒈合同文件：监理合同、施工合同、招投标文件。⒉设计文件。⒊政府有关部门颁布的有关规范、规程、标准、有关工程建设的法律法规，有关工程建设的文件。四．前期监控⒈组建制作阶段机加工、管理架构。组建后须将机加工和管理架构表、质量管理体系证书、营业执照、资质证书等报驻厂监造工程师审查、备案。架构...
