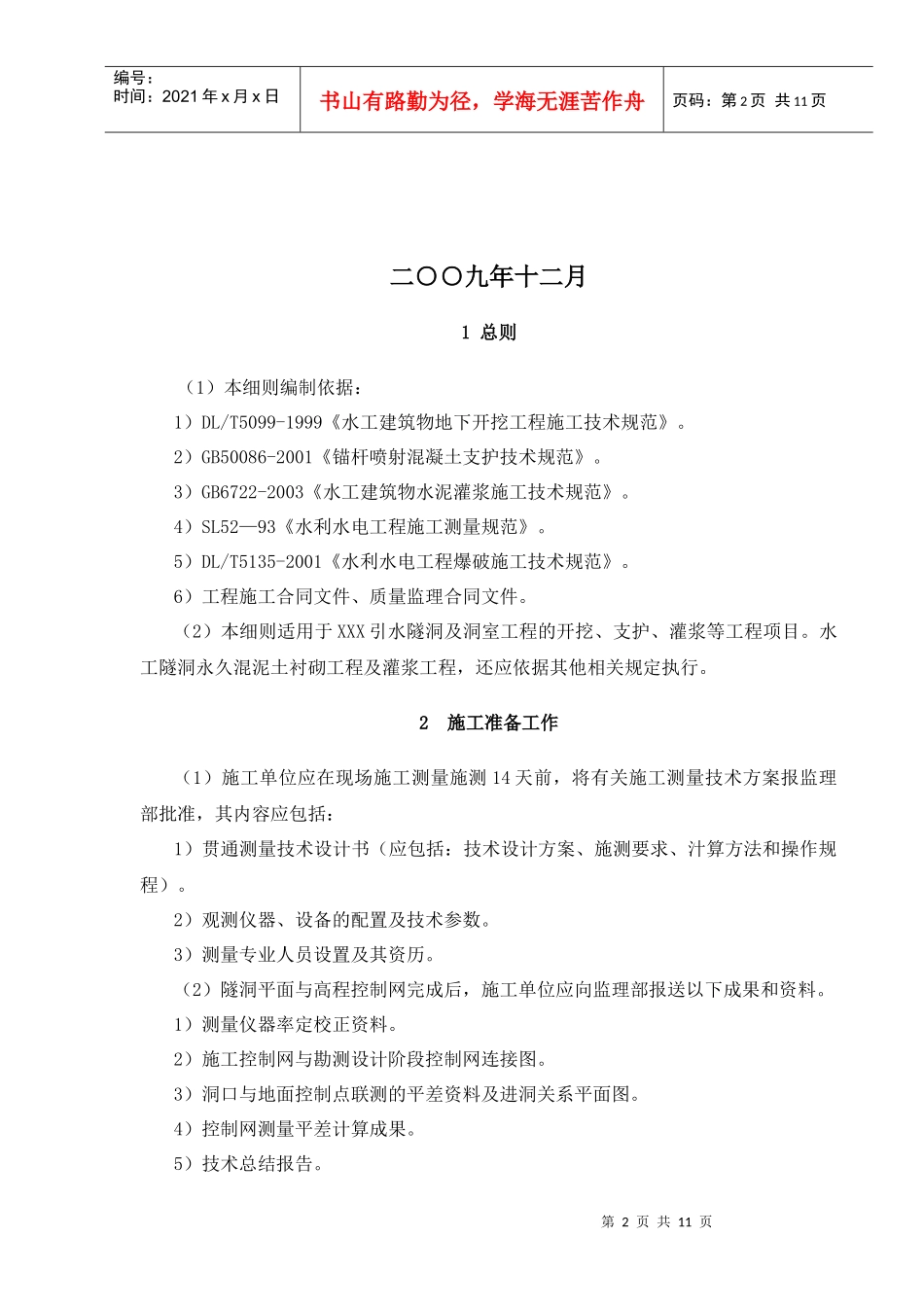

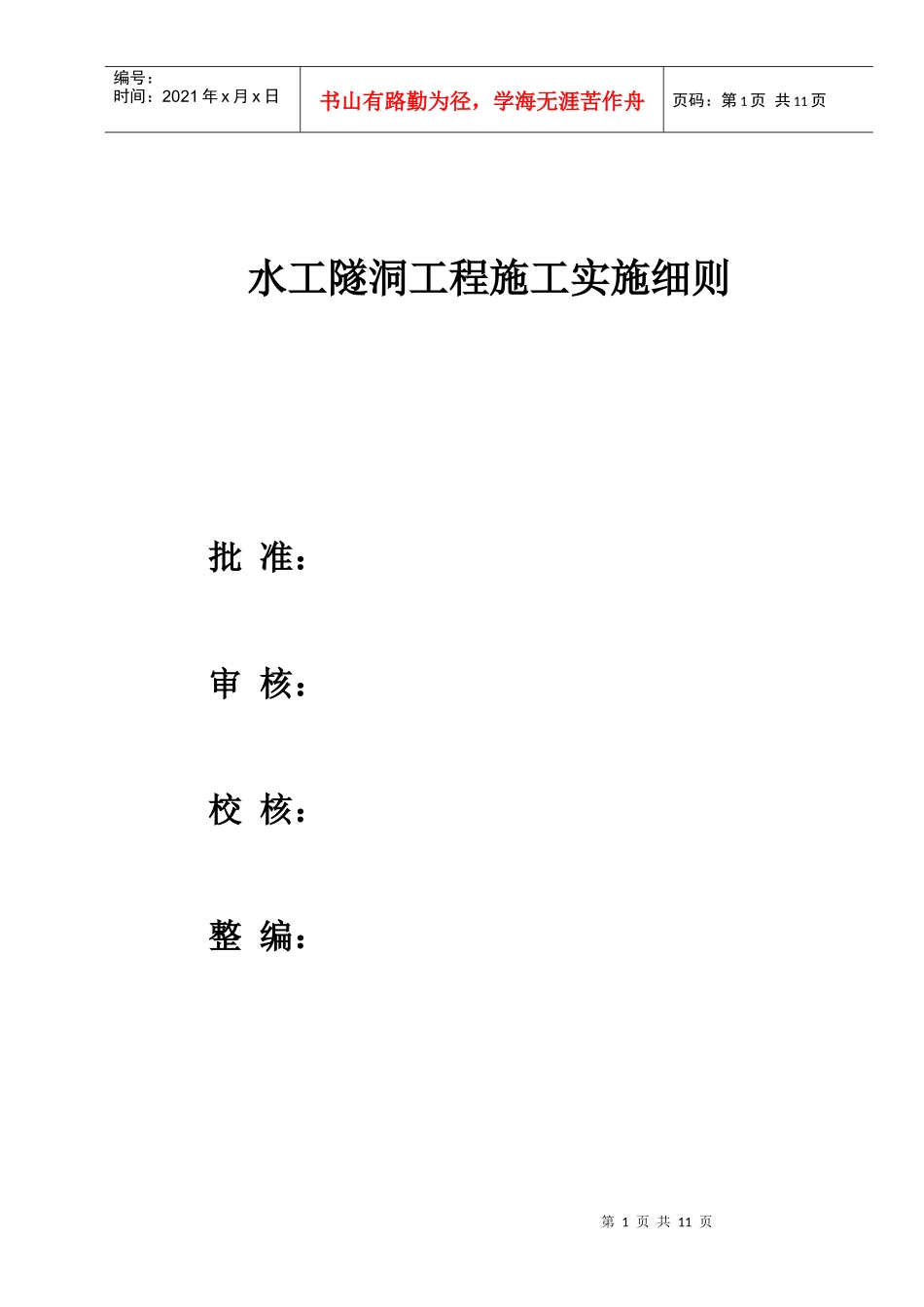

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页水工隧洞工程施工实施细则批准：审核：校核：整编：第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页二○○九年十二月1总则（1）本细则编制依据：1）DL/T5099-1999《水工建筑物地下开挖工程施工技术规范》。2）GB50086-2001《锚杆喷射混凝土支护技术规范》。3）GB6722-2003《水工建筑物水泥灌浆施工技术规范》。4）SL52—93《水利水电工程施工测量规范》。5）DL/T5135-2001《水利水电工程爆破施工技术规范》。6）工程施工合同文件、质量监理合同文件。（2）本细则适用于XXX引水隧洞及洞室工程的开挖、支护、灌浆等工程项目。水工隧洞永久混泥土衬砌工程及灌浆工程，还应依据其他相关规定执行。2施工准备工作（1）施工单位应在现场施工测量施测14天前，将有关施工测量技术方案报监理部批准，其内容应包括：1）贯通测量技术设计书（应包括：技术设计方案、施测要求、汁算方法和操作规程）。2）观测仪器、设备的配置及技术参数。3）测量专业人员设置及其资历。（2）隧洞平面与高程控制网完成后，施工单位应向监理部报送以下成果和资料。1）测量仪器率定校正资料。2）施工控制网与勘测设计阶段控制网连接图。3）洞口与地面控制点联测的平差资料及进洞关系平面图。4）控制网测量平差计算成果。5）技术总结报告。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页（3）隧洞工程开工14天前，施工单位应根据设计图纸、合同技术规范和有关施工规程规范，结合地形、地质资料和施工条件编制施工组织设计报送监理部批准。施工组织设计应包括下述主要内容：1）工程概况。2）施工开挖布置图。3）施工进度计划。4）劳动力、材料和设备(包括辅助工程设备与设施)配置计划。5）开挖爆破技术和方法。6）出渣和弃渣措施。7）灌浆施工措施。8）通风、散烟和除尘措施。9）供电、照明和通讯、信号措施。10）通风、供水与排水措施。11）安全防护与环境保护措施。12）可能遇到的特殊地层开挖和其他特殊施工方法。（4）隧洞工程开工7天前，施工单位应根据设计文件、地质条件、施工水平，完成必须的钻爆试验和设计，并将开挖爆破设计报送监理部批准。设计报告应包括下述内容。1）掏槽方式。2）炮孔布置、孔径、孔深、方向和数量。3）装药量、装药结构和炮孔堵塞方式。4）采用的起爆雷管类型和起爆网路设计。5）循环开挖进尺和单耗药量。6）预裂或光面爆破等控制爆破参数与作业方式。7）爆破安全操作规程。（5）实施锚、喷支护作业7天前，施工单位应根据设计要求，结合围岩特征和施工方法，编制作业计划报送监理部批准。作业计划内容应包括：1）锚杆材料、参数及布置。2）锚杆注浆材料、性能和配合比。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页3）锚杆施工作业要求。4）喷射混凝土材料、性能和配合比。5）喷射混凝土施工工艺。6）钢筋网的布设和要求。7）锚、喷施工设备及性能。8）锚杆施工质量控制方法和措施(包括检测方法和设备)。9）喷射混凝土质量控制方法和措施(包括检测方法和设备)。（6）水泥灌浆作业开工14天前，施工单位应根据设计要求和地质条件、施工条件和施工水平，编制施工组织设计报送监理部批准。施工组织设计内容应包括：1）灌浆施工布置图。2）施工进度计划。3）制浆工艺及设备。4）灌浆材料和制浆要求。5）灌浆方法、工序、工艺、设备及计量控制方法。6）灌浆压力。7）质量控制和检测措施。8）安全作业与环境保护措施。（7）隧洞工程开工14天前，施工单位应按工程承建合同文件规定，结合开挖方法和地质条件，编制围岩变形观测措施计划，报送监理部批准。措施计划内容应包括：1）观测布置图。2）观测内容及技术要求。3）观测仪器、设备及其性能。4）观测仪器、设备埋没和保护措施。5）观测方法和措施。6）观测资料整理、分析预报方法。7）观测专业人员设置及资质。8）安全作业措施。(8)隧洞工程开挖通过稳定性差或其他特殊地层7天前，施工单位应...
